Zawory Upustowe Hydrauliczne: Klucz do Kontroli Ciśnienia i Bezpieczeństwa Systemów

Zawór upustowy, znany również pod nazwami zawór nadmiarowy, bocznikowy lub zrzutowy, stanowi fundamentalny element w szerokiej gamie systemów technicznych, od złożonych instalacji przemysłowych po precyzyjne układy hydrauliczne. Jego podstawową funkcją jest kontrolowane odprowadzenie nadmiaru medium - czy to sprężonego powietrza, czy płynu hydraulicznego - z układu w momencie, gdy parametr pracy, najczęściej ciśnienie, przekroczy z góry ustaloną wartość. Działa on jako strażnik stabilności, utrzymując ciśnienie w instalacji poniżej określonego, bezpiecznego limitu i zapewniając tym samym redukcję do akceptowalnego poziomu oraz stabilizację warunków pracy.

Zasada Działania i Konstrukcja Podstawowa

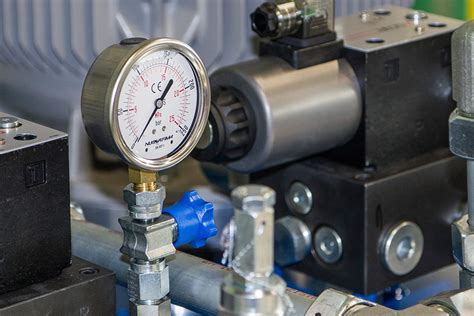

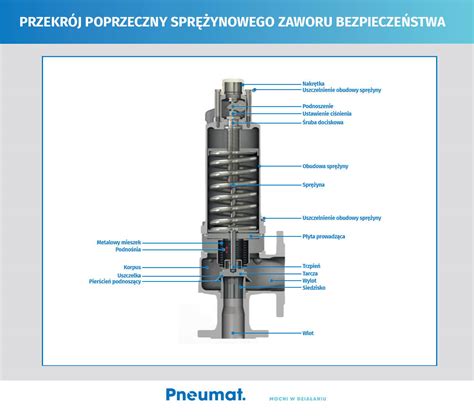

Serce każdego zaworu upustowego stanowi zasada działania oparta na równowadze sił. Ciśnienie medium w układzie wywiera nacisk na element zamykający - może to być tłoczek, grzybek lub membrana - który jest przeciwdziałany przez siłę sprężyny. Gdy ciśnienie medium przekroczy siłę sprężyny, element zamykający zaczyna się odsuwać od gniazda, otwierając drogę dla nadmiaru czynnika roboczego. Stopień otwarcia zaworu jest zazwyczaj proporcjonalny do stopnia przekroczenia ciśnienia nastawy - niewielkie nadciśnienie powoduje jedynie uchylenie zaworu, podczas gdy większe ciśnienie skutkuje szerszym otwarciem i intensywniejszym przepływem upuszczanego medium. Ta proporcjonalność pozwala na płynną i precyzyjną kontrolę ciśnienia.

Typowy zawór upustowy składa się z kilku kluczowych komponentów:

• Korpus: Stanowi główną obudowę zaworu, w której osadzone są pozostałe elementy.
• Sprężyna: Odpowiedzialna za ustalenie progu otwarcia zaworu. Jej siła nacisku jest kluczowa dla kalibracji ciśnienia nastawy.
• Element zamykający (tłoczek, grzybek): Bezpośrednio blokuje lub otwiera przepływ medium.
• Element uszczelniający: Zapewnia szczelność zaworu w stanie zamkniętym.
• Membrana (w niektórych konstrukcjach): Elastyczny element, który przenosi nacisk ciśnienia na element zamykający, często poprawiając czułość i szczelność zaworu. W konstrukcjach membranowych, ciśnienie oddziałuje na membranę połączoną z grzybkiem, podczas gdy sprężyna działa po przeciwnej stronie membrany.

Zawór Upustowy a Zawór Bezpieczeństwa - Rozróżnienie Kluczowych Ról

Pojęcia zawór upustowy i zawór bezpieczeństwa bywają niekiedy używane zamiennie, jednak w technice pneumatycznej i hydraulicznej istnieją istotne różnice między tymi urządzeniami, dotyczące ich przeznaczenia, charakterystyki działania oraz wymogów formalnych.

Każdy zawór bezpieczeństwa jest rodzajem zaworu upustowego, ale nie każdy zawór upustowy spełnia kryteria zaworu bezpieczeństwa. Kluczowe różnice obejmują:

• Przeznaczenie i Certyfikacja: Zawór bezpieczeństwa jest elementem ściśle związanym z ochroną - jego zadaniem jest zabezpieczenie instalacji ciśnieniowych (zbiorników, sprężarek, kotłów) przed eksplozją lub uszkodzeniem na skutek nadciśnienia. Tego typu zawory podlegają rygorystycznym normom (np. dyrektywie PED) i muszą posiadać odpowiednie atesty oraz dopuszczenia (np. UDT) do stosowania w roli zabezpieczenia urządzeń ciśnieniowych. Zawór upustowy natomiast bywa stosowany również do celów regulacyjnych w układach, które niekoniecznie wymagają certyfikowanego zaworu bezpieczeństwa.

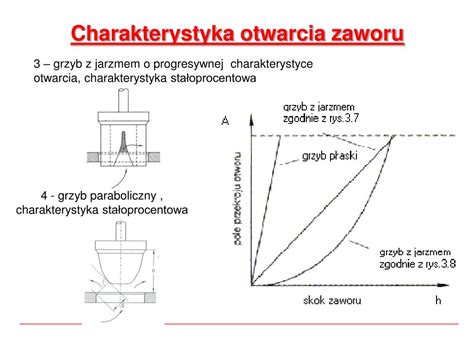

• Charakterystyka Otwierania: Zawory bezpieczeństwa, zwłaszcza tzw. pełnoskokowe (POP-action), zazwyczaj działają na zasadzie gwałtownego, pełnego otwarcia przy osiągnięciu ciśnienia nastawy. Określa się to mianem działania typu POP, gdzie po przekroczeniu progu zawór otwiera się niemal natychmiast na pełny przepływ. Z kolei zawory upustowe cechują się proporcjonalnym otwieraniem i zamykaniem - zwiększają stopień otwarcia płynnie wraz ze wzrostem ciśnienia ponad nastawę. Nie występuje tu efekt nagłego zadziałania; w zakresie około 10% powyżej ciśnienia otwarcia zawór upustowy stopniowo osiąga pełny wypływ, zamiast otworzyć się skokowo. Dzięki temu możliwe jest bardziej stabilne kontrolowanie ciśnienia.
• Miejsce Odprowadzenia Medium: Typowy zawór bezpieczeństwa w pneumatyce jest zaworem otwartym do atmosfery - po zadziałaniu wypuszcza sprężone powietrze bezpośrednio do otoczenia. Natomiast zawory przelewowe (inna nazwa zaworów upustowych stosowana częściej w hydraulice) często nie wyrzucają medium na zewnątrz układu, lecz kierują je z powrotem do zbiornika lub do obiegu powrotnego. Przykładowo, w układach hydraulicznych nadmiar oleju przepływa przez zawór przelewowy do zbiornika, utrzymując stałe ciśnienie w układzie. W pneumatyce również istnieją zawory upustowe z dodatkowym przyłączem pozwalającym odprowadzić powietrze do innej części instalacji lub na zewnątrz poprzez układ wydechowy - są one wyposażone w odpowiednie porty upustowe. Standardowe sprężynowe zawory bezpieczeństwa do sprężonego powietrza zwykle mają po prostu wylot w atmosferę (czasem z tłumikiem hałasu), podczas gdy zawory upustowe/przelewowe mogą stanowić część obiegu i niekoniecznie kontaktują się z otoczeniem.
• Nastawialność: Większość zaworów upustowych ma możliwość regulacji nastawy ciśnienia za pomocą śruby regulacyjnej docisku sprężyny. Użytkownik może dostosować ciśnienie otwarcia w pewnym zakresie, wybierając odpowiednią wartość zgodnie z wymaganiami aplikacji. Zawory bezpieczeństwa również często mają sprężynową regulację, jednak w aplikacjach objętych nadzorem zwykle nastawa jest ustawiana fabrycznie i zabezpieczana (np. zaplombowana), by zapobiec przypadkowej lub nieautoryzowanej zmianie.

Podsumowując, zawór bezpieczeństwa to specjalny rodzaj zaworu upustowego przeznaczony stricte do funkcji ochronnej, posiadający wymagane certyfikaty i często działający gwałtownie dla szybkiego rozładowania nadciśnienia. Zawór upustowy w ujęciu ogólnym może pełnić zarówno funkcje zabezpieczające, jak i regulacyjne (utrzymanie parametrów), działa proporcjonalnie i bywa dostosowany konstrukcyjnie do ciągłego przewietrzania układu.

Różnorodność Konstrukcji i Zastosowań Zaworów Upustowych

Zawory upustowe występują w wielu wariantach konstrukcyjnych i funkcjonalnych, dostosowanych do specyfiki aplikacji. Wybór odpowiedniego rodzaju zaworu zależy od charakteru chronionego układu i stawianych wymagań.

Rodzaje Zaworów Upustowych:

1. Zawory Sprężynowe (Automatyczne): Najczęściej spotykane, działają bezpośrednio pod wpływem ciśnienia medium. Automatycznie otwierają się po przekroczeniu nastawy i zamykają po spadku ciśnienia. W tej grupie występują zarówno zawory tłokowe, jak i membranowe. Zawory membranowe cechują się większą czułością i często lepszą szczelnością przy małych przepływach, podczas gdy zawory bez membrany bywają bardziej kompaktowe. Większość sprężynowych zaworów upustowych ma możliwość regulacji ciśnienia otwarcia poprzez zmianę napięcia sprężyny.

   • Zakres ciśnienia: Typowo od 0,5 do 16 bar.
   • Zastosowania: Zbiorniki, linie sprężonego powietrza, ochrona odbiorników.
   • Zalety: Proste, niezawodne, łatwo dostępne.
   • Wady: Umiarkowana dokładność, histereza ok. 10-20%.

2. Zawory Ręczne (Manualny Spust): Nie reagują automatycznie na zmianę ciśnienia - wymagają interwencji operatora. Przykładem jest ręczny zawór spustowy (odmulający) montowany na zbiorniku sprężonego powietrza, pozwalający ręcznie zrzucić ciśnienie lub odprowadzić skropliny. Innym przykładem są zawory bezpieczeństwa wyposażone w pierścień lub dźwignię do manualnego otwarcia, umożliwiające okresowe sprawdzenie działania lub awaryjne spuszczenie ciśnienia.

   • Zastosowania: Opróżnianie zbiorników, testowanie, awaryjne odpowietrzanie, cele serwisowe.
   • Zalety: Proste, tanie, natychmiastowa reakcja człowieka.
   • Wady: Brak działania automatycznego, wymagają obsługi.

3. Zawory Pilotowe: W tych zaworach otwarcie głównego kanału przepływowego sterowane jest pośrednio przez mniejszy zawór pilotowy. Zawór pilotowy reaguje na ciśnienie systemowe i otwiera się przy przekroczeniu nastawy, odprowadzając niewielką ilość medium z komory sterującej głównego zaworu. Powoduje to odciążenie membrany lub tłoka głównego zaworu i w efekcie jego otwarcie. Zawory pilotowe pozwalają na bardzo precyzyjne utrzymanie nastawionego ciśnienia oraz na obsługę dużych przepływów przy zastosowaniu relatywnie małej siły sterującej.

   • Zakres ciśnienia: Typowo od 1 do 40+ bar.
   • Zastosowania: Duże przepływy, precyzyjna regulacja, linie główne, instalacje hydrauliczne.
   • Zalety: Mała histereza, duża dokładność, wysoka wydajność.
   • Wady: Bardziej złożone, droższe, wymagają więcej miejsca.

4. Zawory Specjalne: Obejmują konstrukcje dostosowane do nietypowych wymagań, np. zawory nastawne zdalnie (sterowane elektrycznie lub pneumatycznie), zawory dwustopniowe (łączące cechy proporcjonalne i pełnoskokowe), zawory wykonane z tworzyw sztucznych lub stali nierdzewnej o specjalnej konstrukcji (np. aseptyczne zawory bezpieczeństwa w przemyśle spożywczym i farmaceutycznym).

   • Zastosowania: Aplikacje wymagające precyzji, specyficzne warunki pracy, przemysł spożywczy, farmaceutyczny.

Szerokie Spektrum Zastosowań Zaworów Upustowych w Przemyśle

W układach pneumatyki industrialnej zawory upustowe znajdują szerokie zastosowanie wszędzie tam, gdzie istnieje ryzyko niekontrolowanego wzrostu ciśnienia lub potrzeba utrzymania stabilnego poziomu ciśnienia. W hydraulice siłowej ich rola jest równie kluczowa, a ich zastosowania obejmują zarówno ochronę elementów, jak i precyzyjną kontrolę ruchu.

• Ochrona Instalacji i Urządzeń Przed Nadciśnieniem: Podstawowym zastosowaniem jest zabezpieczenie zbiorników ciśnieniowych (butli, zasobników sprężonego powietrza), sprężarek i rurociągów przed przekroczeniem dopuszczalnego ciśnienia pracy. W razie awarii układu sterowania sprężarki lub nadmiernego wzrostu ciśnienia w zbiorniku, zawór upustowy (bezpieczeństwa) otworzy się i wypuści nadmiar powietrza, chroniąc zbiornik przed rozerwaniem. W hydraulice, zawory przelewowe lub bezpieczeństwa chronią przewody, pompy i siłowniki przed niebezpiecznym wzrostem ciśnienia oleju.
• Kontrola Ciśnienia w Obwodach Pneumatycznych i Hydraulicznych: Zawory upustowe pełnią rolę tzw. zaworów nadmiarowych utrzymujących stałe ciśnienie w określonej części obwodu. Przykładowo, w rozległej sieci sprężonego powietrza można zainstalować zawór upustowy w odgałęzieniu, który będzie utrzymywał lokalne ciśnienie poniżej ustalonej wartości, upuszczając powietrze w razie jego wzrostu. Takie rozwiązanie stosuje się np. dla ochrony wrażliwych przyrządów pomiarowych lub elementów wykonawczych, które nie powinny być narażone na ciśnienie wyższe niż nominalne. W hydraulice, zawory przelewowe sterują ciśnieniem w przewodzie doprowadzającym ciecz, chroniąc elementy układu przed zniszczeniem.
• Odciążanie Sprężarki i Szybkie Odpowietrzanie Układu: Wiele sprężarek tłokowych wyposażonych jest w tzw. zawór odciążający, będący odmianą zaworu upustowego. Jego zadaniem jest upuszczenie ciśnienia z głowicy sprężarki i przewodów tłocznych w momencie wyłączenia urządzenia lub podczas rozruchu. Dzięki temu sprężarka nie rusza „pod obciążeniem” - rozruch jest łatwiejszy, a silnik elektryczny nie jest przeciążony. Zawór odciążający otwiera się zwykle na krótko (syknięcie powietrza zaraz po zatrzymaniu sprężarki), wypuszczając powietrze do atmosfery i redukując ciśnienie do zera w newralgicznym odcinku. Po ponownym załączeniu sprężarki zawór pozostaje otwarty do momentu zbudowania minimalnego ciśnienia, po czym się zamyka, pozwalając na normalną pracę tłoczenia powietrza.
• Zabezpieczenie Siłowników Pneumatycznych i Hydraulicznych: W niektórych aplikacjach siłownik pneumatyczny lub hydrauliczny może zostać narażony na dodatkowe siły zewnętrzne. Przykładem jest sytuacja, gdy na wysunięte tłoczysko siłownika działa siła dociskająca je do środka, co powoduje sprężanie uwięzionego w komorze powietrza lub płynu ponad normalne ciśnienie zasilania. Jeśli w tę komorę wbudowany jest niewielki zawór upustowy nastawiony nieco powyżej ciśnienia roboczego, to w momencie wystąpienia takiej nagłej kompresji zawór się otworzy i upuści część medium, zapobiegając uszkodzeniu uszczelek siłownika czy przewodów.
• Aplikacje Specjalne (Silosy, Podciśnienie, Kontrola Obciążenia): Zawory upustowe stosowane są nie tylko do nadciśnienia, ale także do ochrony przed zbyt wysokim podciśnieniem. Przykładem są zawory upustowe montowane na silosach lub zbiornikach, które chronią konstrukcję zarówno przed nadmiernym wzrostem ciśnienia wewnątrz (np. przy szybkim napełnianiu sprężonym powietrzem lub aeracji), jak i przed zbyt gwałtownym spadkiem ciśnienia (np. podczas opróżniania silosu może powstać podciśnienie grożące zassaniem ścian zbiornika). Specjalne zawory upustowe dwukierunkowego działania mogą wtedy upuszczać nadmiar ciśnienia na zewnątrz lub wpuszczać powietrze z otoczenia do środka - w zależności od potrzeby - utrzymując bezpieczne warunki w zbiorniku. W hydraulice, zawory równoważące (nazywane również zaworami z blokadą cylindra lub zaworami przeciwwagowymi) zapewniają precyzyjną kontrolę obciążeń i ciśnienia. Działają one, aby kontrolować i przeciwdziałać ruchowi ładunku z precyzyjną równowagą, zapobiegając upadkowi ładunku z powodu grawitacji. Integrują one zawór zwrotny z przepływem wstecznym oraz zawór bezpieczeństwa sterowany pilotem, zapewniając stabilność i kontrolę, na przykład w układach dźwigów, koparek czy podnośników koszowych, a także w prasach hydraulicznych i wtryskarkach.
• Systemy Grzewcze i Chłodnicze: Zawory upustowe to również nieodzowna część systemów grzewczych. Nadmierne ciśnienie w układach grzewczych może być skutkiem niewłaściwego działania systemu lub nieoczekiwanego wzrostu temperatury. Bez zaworów upustowych nie moglibyśmy zapewnić bezpieczeństwa i efektywności w szeregu kluczowych przemysłowych systemów ciśnieniowych. Zawory nadmiarowo-upustowe są stosowane w instalacjach grzewczych i chłodniczych do utrzymania stałej różnicy ciśnienia, co jest kluczowe dla prawidłowego działania systemów takich jak pompy ciepła. Zapobiegają one szumom i stukom w instalacji, które mogą pojawić się na skutek niezdławionych nadwyżek ciśnienia.

Dobór i Konserwacja Zaworów Upustowych - Gwarancja Długoterminowej Niezawodności

Wybór odpowiedniego zaworu upustowego to decyzja, która bezpośrednio wpływa na bezpieczeństwo, niezawodność i trwałość całej instalacji. Nie wystarczy jednak dobrać zawór „na oko”; każdy element musi być dopasowany do konkretnych warunków pracy.

Kluczowe Parametry przy Doborze Zaworu:

• Ciśnienie Robocze i Nastawa: Zawór musi być przystosowany do pracy przy ciśnieniach występujących w danej instalacji. Określa się ciśnienie otwarcia (nastawy) zaworu - powinno ono być nieco wyższe od normalnego ciśnienia roboczego układu, tak aby zawór nie działał w trybie ciągłym, lecz dopiero przy sytuacjach awaryjnych lub odchyłkach. Ważne jest także sprawdzenie maksymalnego ciśnienia pracy zaworu (ciśnienia, jakie jest on w stanie bezpiecznie wytrzymać konstrukcyjnie).
• Zakres Regulacji Ciśnienia: Może się znacznie różnić, od 0,5 do 10 bar lub więcej, w zależności od konstrukcji i przeznaczenia. Właściwy dobór zakresu zwiększa efektywność, chroni instalację przed przeciążeniem i minimalizuje ryzyko awarii.
• Przepustowość: Zawór musi być w stanie odprowadzić oczekiwaną ilość nadmiaru medium w wymaganym czasie.
• Rodzaj Medium: Materiał korpusu i uszczelnień musi być odporny na działanie medium roboczego (np. oleju hydraulicznego, sprężonego powietrza, agresywnych chemikaliów). W przypadku substancji agresywnych chemicznie wymagane jest zastosowanie materiałów odpornych na korozję, np. stali nierdzewnej.
• Środowisko Pracy: Warunki zewnętrzne, takie jak temperatura, wilgotność czy obecność zanieczyszczeń, mogą wpływać na wybór materiałów i konstrukcji zaworu.
• Dynamika Działania: Czy wymagane jest szybkie, pełne otwarcie (zawór bezpieczeństwa), czy płynna, proporcjonalna regulacja (zawór upustowy).
• Kompatybilność z Systemami Sterowania: W nowoczesnych systemach z elektronicznymi jednostkami sterującymi (ECU), zawór musi być z nimi kompatybilny, aby uniknąć zakłóceń.

Konserwacja i Kontrola:

Regularna konserwacja i kontrola zaworu upustowego to nie opcja - to konieczność. Systematyczne przeglądy pozwalają wykryć pierwsze oznaki zużycia i zapobiec poważnym awariom.

• Kontrola Ciśnienia: Należy regularnie weryfikować, czy zawór otwiera się i zamyka przy prawidłowym ciśnieniu. W przypadku zauważenia nieprawidłowości - np. otwarcia przy zbyt niskim ciśnieniu - może to oznaczać zużycie sprężyny lub potrzebę czyszczenia mechanizmu.
• Inspekcja Wizualna: Sprawdzanie szczelności, braku uszkodzeń mechanicznych, korozji.
• Czyszczenie: Usuwanie osadów i zanieczyszczeń, które mogą blokować ruchome części zaworu.
• Dokumentacja Serwisowa: Prowadzenie rejestru przeglądów i napraw pozwala śledzić historię eksploatacji i planować przyszłe czynności konserwacyjne.

Niewłaściwe ciśnienie robocze, nieodpowiednia konserwacja, czy zużycie komponentów mogą prowadzić do awarii całego systemu. Dlatego też, proces doboru zaworu upustowego należy rozpocząć od dokładnej analizy warunków pracy, a następnie powierzyć go specjalistom, którzy dysponują niezbędnym doświadczeniem i wiedzą.

Przyszłość Zaworów Upustowych: Inteligencja i Precyzja

W dobie dynamicznego rozwoju technologii zawory upustowe przestają być jedynie prostymi elementami układów - stają się inteligentnymi komponentami, które oferują znacznie więcej niż dotychczas. Kierunek rozwoju jest jasny - zawory upustowe będą coraz bardziej inteligentne. Już dziś trwają prace nad rozwiązaniami, które nie tylko reagują na zmiany ciśnienia, ale potrafią je przewidywać i zapobiegać niepożądanym sytuacjom, zanim te nastąpią. W nowoczesnych systemach technicznych zawór upustowy pełni niezwykle istotną funkcję - chroni instalację przed nadmiernym wzrostem ciśnienia. Gdy tylko ciśnienie przekroczy ustalony próg, zawór automatycznie się otwiera, uwalniając nadmiar medium. Można to porównać do działania gwizdka w czajniku - kiedy temperatura rośnie, para musi znaleźć ujście. Podobnie działa zawór upustowy: zapobiega przeciążeniom, gwarantując ciągłość i bezpieczeństwo pracy całego systemu. W zależności od zastosowania, korpus może być wykonany z różnych materiałów, a w branży chemicznej, gdzie zawory mają kontakt z wyjątkowo agresywnymi mediami, stosuje się dodatkowe powłoki ochronne. W systemach wysokociśnieniowych - takich jak instalacje parowe - nawet niewielka pomyłka może mieć poważne konsekwencje. Precyzyjne ustawienie ciśnienia otwarcia i zamknięcia zaworu to klucz do jego prawidłowego działania. Dzięki takim rozwiązaniom, przyszłość systemów ciśnieniowych rysuje się jako jeszcze bezpieczniejsza i bardziej wydajna.
