Kolory i Oznaczenia Przewodów Elektrycznych: Klucz do Bezpieczeństwa i Funkcjonalności Instalacji

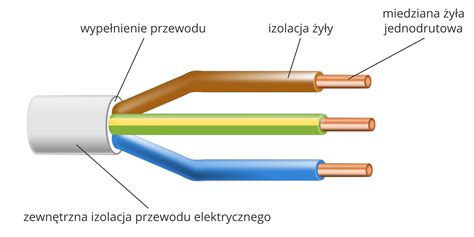

Przeprowadzenie prądu elektrycznego w konkretnych miejscach umożliwiają przewody elektryczne. Mogą one mieć bardzo różną formę, występując w postaci drutu, linki albo szynoprzewodu. Niezależnie od tego, jaka jest forma przewodu elektrycznego, jego elementem zawsze jest żyła służąca do przewodzenia prądu, wykonana z miedzi bądź aluminium. Wszystkie kable dostępne na rynku występują w różnych kolorach, a na ich izolacji zewnętrznej znajdują się rozmaite symbole. Wykonaniem instalacji elektrycznej zajmuje się oczywiście elektryk, ale znajomość podstawowych oznaczeń znajdujących się na kablach przyda się każdemu. Zarówno kable, jak i przewody elektryczne są umieszczane w osłonach, które pokrywa izolacja w różnych kolorach, dzięki czemu rozpoznanie danego kabla staje się o wiele łatwiejsze. W efekcie do wykonania instalacji wykorzystywane są odpowiednie kable.

Rola Kolorów w Identyfikacji Przewodów

Kolor niebieski stosuje się do oznaczenia przewodów neutralnych (N). Ten rodzaj przewodów połączony jest z neutralnym punktem transformatora, jest także uziemiony. Mimo że napięcie w przewodzie niebieskim zazwyczaj wynosi 0 V, jest on niezbędnym elementem instalacji elektrycznej, gdyż zamyka obwód elektryczny, prowadząc prąd z powrotem do źródła po przejściu przez odbiorniki.

Żółto-zielone paski oznaczają przewód ochronny (PE). Nie jest on niezbędnym elementem instalacji elektrycznej w sensie jego braku możliwości działania obwodu, ale z uwagi na to, że zwiększa bezpieczeństwo zarówno instalatorów, jak i użytkowników, powinien być stosowany. Przewód ten służy do ochrony przed porażeniem elektrycznym, łącząc elementy instalacji z uziemieniem.

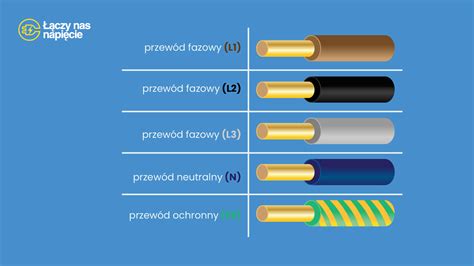

Brązowy, czarny lub szary to kolory izolacji stosowane dla oznaczenia przewodu fazowego (L). Przewód fazowy dostarcza prąd do urządzeń i odbiorników. Zdarza się jednak, że w przypadku przewodów fazowych stosuje się inne kolory izolacji - może to być kolor szary, a w instalacji sprzed kilku czy kilkunastu lat zielony, żółty czy pomarańczowy. W sieci trójfazowej przewody liniowe oznaczane są odpowiednio L1, L2, L3. Zgodnie z normą PN-HD 308 S2:2007, przewody powinny mieć odpowiednio kolory: L1 - brązowy, L2 - czarny, L3 - szary. W niektórych państwach zachodnich stosowana była kolejność alfabetyczna wg języka angielskiego (ang. black, brown, grey), także w Polsce często występuje kolejność czarny, brązowy, szary (wg rosnącej jasności). Dawniej używano także przewodów o kombinacji kolorów brązowy, czarny, czarny oraz brązowy, czarny, czerwony (ta ostatnia może być stosowana także obecnie). W przypadku sieci jednofazowej, przewód fazowy jest zazwyczaj oznaczony kolorem brązowym lub czarnym, ale może być też czasem oznaczony kolorem białym lub czerwonym.

Normy i Regulacje Oznaczania Przewodów

Oznaczenie kolorów elektrycznych jest wymogiem prawnym. Na terenie Polski jest to regulowane normą PN-HD 308 S2:2007, która została wydana przez Polski Komitet Normalizacyjny. Norma ta zastępuje starsze regulacje, takie jak PN-HD 308 S2:2009. Zasady oznaczania przewodów elektrycznych na terenie krajów członkowskich Unii Europejskiej reguluje dokument HD 308 S2:2001, który został wydany przez Europejski Komitet Normalizacyjny. W Polsce kwestie te reguluje norma PN-HD 308 S2:2007, którą wydał Polski Komitet Normalizacyjny. Normę tę wykorzystuje się do oznaczania przewodów elektrycznych, które są stosowane nie tylko przy instalacjach elektrycznych, ale także przy układach rozdzielczych.

W styczniu 2003 r. pojawiła się nowa norma DIN VDE 0293-308 „Oznakowanie żył w kablach i przewodach sterowniczych giętkich (cienkodrutowych) za pomocą kolorów”. W związku z europejskimi unifikacjami, zmierzającymi do ujednolicenia oznakowania na żyłach, producentom kabli i przewodów oraz dystrybutorom udało się poczynić kolejny krok w kierunku wspólnego europejskiego „języka tej branży”. Istotną rzeczą jest wprowadzenie szarego koloru żył dla przewodów zewnętrznych w celu lepszego różnicowania żył. Niezmienne pozostają zasady dotyczące używania kolorów dla żył ze zredukowanym przekrojem poprzecznym - zielono-żółty lub niebieski. Nowe normy obowiązują już od stycznia 2003 r., jednak w okresie przejściowym dopuszczalne były jeszcze zwłoki w zmianach oznaczeń, tzn. kable i przewody z dotychczasowymi oznaczeniami żył mogły być używane jednocześnie z nowymi normami do 1.04.2006 roku.

Europejska norma EN 50525-1 dotyczy kabli ogólnego użytku, niskiego napięcia.

Dodatkowe Oznaczenia na Kablach

Oprócz oznaczeń kolorystycznych, kable i przewody elektryczne posiadają również oznaczenia literowe i cyfrowe. Symbole literowe informują o typie przewodu, jego przeznaczeniu oraz materiale, z którego został wykonany. Przykładowe oznaczenia literowe mogą obejmować:

• F: przewód wykonany ze stali.
• A: przewód wykonany z aluminium.
• K: oznacza kabel wielodrutowy, giętki.
• KT: oznacza kabel wielodrutowy, bardzo giętki.
• KS: oznacza kabel wielodrutowy, sztywny.
• S: oznacza kabel jednożyłowy.

Dodatkowo, na przewodach elektrycznych można znaleźć oznaczenia takie jak mała litera „o”, która oznacza przewód okrągły, lub litera „p” oznaczająca przewód płaski.

Typy Przewodów i Ich Zastosowanie

W domowych instalacjach elektrycznych wykorzystywane są różne typy przewodów. Przykładowo, przewody płaskie typu YDYp służą do zasilania lamp, podczas gdy okrągłe przewody YDY są używane do zasilania gniazdek. Kable i przewody elektryczne mogą być jedno- lub wielożyłowe. W zależności od przeznaczenia, każda żyła ma odpowiednią kolorową izolację.

W elektroenergetyce przyjmuje się, że kabel jest przewodem do zastosowań zewnętrznych (np. kabel ziemny, napowietrzny) i zwykle posiada czarną powłokę (YKY), w odróżnieniu od białej powłoki przewodów wewnętrznych (np. YDY). Główne znaczenie w zakresie przesyłania energii w instalacjach elektrycznych i liniach elektroenergetycznych mają przewody elektroenergetyczne. Przewody mogą być wykonane jako gołe lub izolowane. Do wykonania instalacji elektrycznych wewnątrz budynków stosuje się przewody izolowane do układania na stałe, zwane przewodami instalacyjnymi.

Przewody nawojowe, przeznaczone do wykonywania uzwojeń maszyn, aparatów i innych urządzeń elektrycznych, są produkowane o izolacji w postaci emalii, izolacji włóknistej (papier, jedwab sztuczny i naturalny), złożonej (emalia i materiał włóknisty), z włókna szklanego i tworzyw termoplastycznych. Najważniejszym i najszerzej stosowanym rodzajem przewodów nawojowych są przewody emaliowane.

Specjalistyczne Przewody - Przykład Cynowanego Kabla Miedzianego

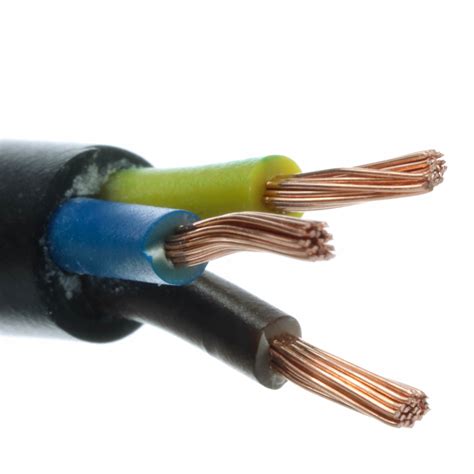

Istnieją również przewody przeznaczone do specyficznych zastosowań, wymagające szczególnych właściwości. Przykładem może być cynowany kabel miedziany 1852-Marine. Jest to okrągły, 1-żyłowy przewód niskonapięciowy, opracowany do trudnych warunków, takich jak instalacja elektryczna na łodzi, ale sprawdza się również np. w pojazdach i innych instalacjach, gdzie ciepło, wilgoć i wibracje stawiają wysokie wymagania. Przewód jest ekstra elastyczny, co ułatwia jego prowadzenie w ciasnych przestrzeniach. Twarda izolacja PVC zapewnia dobrą odporność na ścieranie i przecięcia, a jednocześnie zmniejsza masę i objętość w porównaniu z grubszymi rozwiązaniami izolacyjnymi. Dostępne są różne przekroje (16 mm², 25 mm², 35 mm², 50 mm² i 70 mm²) oraz długości (10 m, 30 m lub 50 m), co pozwala na ograniczenie łączeń i strat materiału. Przewód jest wyprodukowany zgodnie z ISO 6722-1:2011 (klasa B) i jest przeznaczony do systemów 12 V i 24 V o maksymalnym napięciu 60 V.

Przewód Ochronno-Neutralny (PEN) i Przewód Zerowy

Przewód ochronno-neutralny (PEN) łączy funkcje przewodu neutralnego N i przewodu ochronnego PE w układzie sieci TN-C. Wymaga on zwielokrotnionego uziemiania wzdłuż prowadzenia linii zasilającej. Obecnie jest rzadko spotykany w nowych instalacjach mieszkaniowych. Zgodnie z obecnymi normami, barwa izolacji jest dwukolorowa - żółto-zielona. Dodatkowo, podczas montażu, instaluje się niebieską końcówkę. W przypadku oznaczania farbą, stosuje się naprzemienne pasy żółte i zielone w równych odstępach, z dodatkowym pasem niebieskim.

Przewód zerowy jest pojęciem nieprawidłowym i przestarzałym, pochodzącym z czasów, gdy nie wyróżniano osobnych przewodów neutralnych (N) i ochronnych (PE), lecz oprócz przewodów fazowych był jedynie uziemiony przewód zerowy. W starszych instalacjach stosowano inne oznaczenia. Instalacje te często nie posiadały przewodów neutralnych i ochronnych, a jedynie uziemiony przewód zerowy oraz przewód fazowy. Były one umieszczone razem, a ich kabel izolacyjny był koloru niebieskiego.

Co Oznacza Kolor Kabli w Gniazdku?

W gniazdkach elektrycznych, które są zgodne z nowoczesnymi standardami, występują standardowe kolory kabli. Łatwa identyfikacja pozwala na prawidłowe podłączenie urządzeń elektrycznych i zapewnia bezpieczeństwo prac instalacyjnych oraz serwisowych.

• Niebieski - kolor przewodu neutralnego (N).
• Brązowy (czasami czarny lub szary) - kolor przewodu fazowego (L).
• Żółto-zielony - kolor przewodu ochronnego (PE).

Jednakże, w starszych instalacjach, lub tych wykonanych nieprofesjonalnie, można napotkać nietypowe kolory kabli w gniazdku. Kolory inne niż standardowe mogą wprowadzać w błąd i stanowić zagrożenie. Pamiętaj, niezależnie od tego, jakie kolory kabli w gniazdku występują, zawsze należy zachować zasady bezpieczeństwa i postępować zgodnie z obowiązującymi przepisami elektrycznymi. Jeśli masz jakiekoľwiek wątpliwości, nie działaj na własną rękę.

Inne Oznaczenia na Kablach

Na kablach mogą występować także oznaczenia, które dostarczają ważnych informacji technicznych. Znajdują się one zazwyczaj na zewnętrznej warstwie izolacji i mogą dotyczyć:

• Typu kabla - określa jego konstrukcję i przeznaczenie, np. YDY, NYM, UTP.
• Napięcia znamionowego - informuje o maksymalnym napięciu, przy którym kabel można bezpiecznie użytkować.
• Parametrów fizycznych - oznaczenia takie jak liczba żył i ich przekrój, np. 3x1,5 mm².
• Norm - numery norm, np. PN-HD 308 S2:2007.

Podsumowanie Znaczenia Oznaczeń Kabli

Oznaczenia kabli pełnią bardzo ważną rolę - to dzięki nim można bez trudu rozpoznać funkcję, jaką dany przewód pełni. Przewody składające się na instalację elektryczną pełnią ściśle określone funkcje, które opisywane są za pomocą odpowiednich kolorów i symboli. Zrozumienie tych oznaczeń jest kluczowe dla bezpieczeństwa i prawidłowego funkcjonowania instalacji elektrycznych, zarówno w nowoczesnych budynkach, jak i w starszych, wymagających szczególnej uwagi.
