Oznaczenia Graficzne Bojlera: Klucz do Zrozumienia Instalacji

W dzisiejszym świecie, gdzie technologia przenika niemal każdy aspekt naszego życia, zrozumienie podstawowych zasad działania urządzeń, z których korzystamy na co dzień, staje się coraz ważniejsze. Bojler, będący nieodłącznym elementem wielu domów, odpowiedzialny za dostarczanie ciepłej wody użytkowej, nie jest wyjątkiem. Choć jego budowa i zasada działania mogą wydawać się skomplikowane, klucz do ich rozszyfrowania tkwi w odpowiednich oznaczeniach. W niniejszym artykule przyjrzymy się szczegółowo oznaczeniom graficznym bojlerów, analizując ich konstrukcję, funkcje oraz normy, które nimi rządzą.

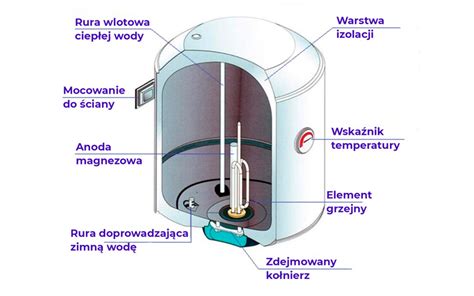

Podstawy Budowy i Działania Bojlera

Każdy ogrzewacz elektryczny wyposażony jest w grzałkę elektryczną, której moc zazwyczaj waha się w granicach 1,5 do 2 kW. Podstawowa zasada działania bojlera polega na tym, że pod wpływem doprowadzanej energii elektrycznej, wspomniana grzałka nagrzewa się do ustalonej z góry, wysokiej temperatury. Tym samym, ciepło jest przekazywane do komory bojlera, podgrzewając znajdującą się w nim wodę.

Szybkość procesu podgrzewania wody w zbiorniku bojlera zależy w dużej mierze od liczby grzałek, w które wyposażony jest wymiennik ciepła. Niektóre modele wyposażone są w dwie grzałki elektryczne. Takie rozwiązanie nie tylko zwiększa funkcjonalność bojlera, ale również pozytywnie wpływa na jego żywotność, ponieważ w takim przypadku obie grzałki nie muszą pracować na "pełnych obrotach". Co więcej, w sytuacji awarii jednej z grzałek, druga, niezależnie pracująca, przejmuje jej obowiązki, podtrzymując pracę bojlera i zapewniając stałe podgrzewanie wody. Dzięki temu elektryczne wymienniki ciepła z dwiema grzałkami są bardziej niezawodne i bezpieczniejsze w użyciu.

Praca grzałki elektrycznej jest regulowana za pomocą termostatu lub, w nowszych modelach, elektronicznego sterownika. Temperatura wody w bojlerze (w przypadku termostatu) jest regulowana za pomocą odpowiedniego pokrętła. Sterownik elektroniczny oferuje jednak znacznie szersze możliwości, ponieważ może zarządzać pracą dodatkowych funkcji wymiennika ciepła, takich jak monitorowanie zużycia energii elektrycznej czy obsługa funkcji antyzamarzania.

Większość sprzedawanych obecnie modeli ogrzewaczy jest dodatkowo wyposażona w obudowy wykonane z pianki poliuretanowej. Materiał ten stanowi jednolitą i bezstykową masę o bardzo dobrych właściwościach termo- i wodnoizolacyjnych. W przypadku bojlerów, pianka poliuretanowa spełnia rolę dodatkowego zabezpieczenia konstrukcji metalowej ogrzewacza przed korozją, a także charakteryzuje się wytrzymałością temperaturową do 100 °C.

Termometry i Zabezpieczenia

Przeważająca większość podgrzewaczy elektrycznych wyposażona jest w termometry, które można podzielić na dwie główne grupy: termometry elektroniczne i termometry bimetaliczne.

Termometry elektroniczne działają w oparciu o sterownik elektroniczny, który dokonuje precyzyjnych pomiarów temperatury wewnątrz bojlera. Z kolei w termometrze bimetalicznym pomiar temperatury odbywa się przy użyciu specjalnego układu bimetalicznego umieszczonego wewnątrz czujnika. Element bimetaliczny to dwa połączone na stałe paski metalu, każdy o innym współczynniku rozszerzalności cieplnej. Każda, nawet najmniejsza zmiana temperatury wewnątrz komory podgrzewacza powoduje obracanie osi wskaźnika przez bimetal. Obrót ten jest rejestrowany przez oś i odzwierciedlany na wskazówce tarczy.

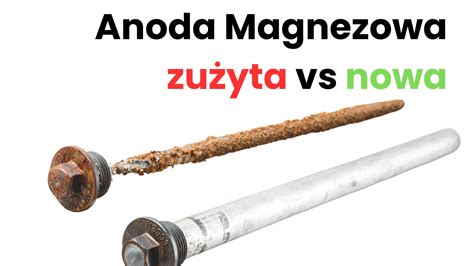

Metal, z którego wykonane są bojlery, pod wpływem wody naturalnie ulega korozji. Aby zabezpieczyć powierzchnię podgrzewacza przed korozją, stosuje się tzw. anody magnezowe, szczególnie w bojlerach z emaliowanymi zbiornikami. Podstawowa zasada działania anody magnezowej polega na tym, że to ona ulega korozji w pierwszej kolejności, zanim rdza "dobierze się" do pozostałych metalowych elementów zbiornika. Dlatego istotne jest, aby dokonywać okresowych przeglądów bojlera w celu sprawdzenia stopnia zużycia anody magnezowej. Większość producentów zaleca pierwszy przegląd nie później niż rok po instalacji podgrzewacza, a następnie co rok do półtora roku od poprzedniego przeglądu.

Ze względu na to, że zmiany temperaturowe wody w bojlerze powodują skoki ciśnienia, nieodzownym elementem każdego podgrzewacza ciepłej wody użytkowej jest zawór bezpieczeństwa. Jego zadaniem jest otwarcie się i uwolnienie ciepłej lub gorącej wody, gdy ciśnienie w zbiorniku przekroczy dopuszczalną wartość 0,6 MPa. Brak zaworu bezpieczeństwa może doprowadzić do poważnego uszkodzenia, a nawet rozsadzenia bojlera.

Klasy Energetyczne i Etykietowanie

Dostępne na rynku urządzenia grzewcze muszą spełniać minimalne wymagania efektywności energetycznej określone w dyrektywie UE nr 2009/125/WE. Dodatkowo, każdy produkt powinien być oznakowany stosowną etykietą energetyczną zgodną z wymogami dyrektywy UE nr 2010/30/UE (ecolabelling). Obowiązek ten dotyczy również podgrzewaczy wody.

Od 26 września 2017 roku na polski rynek mogą być wprowadzane wyłącznie podgrzewacze wody o klasie energetycznej A, B lub C. Jest to znaczące zaostrzenie wymagań, biorąc pod uwagę fakt, że wcześniej dostępne były urządzenia w szerokim zakresie klas - od F do A, z większością modeli plasujących się w klasach C lub D. Chociaż wymagania stały się bardziej restrykcyjne, była to zmiana na lepsze. Decydując się na zakup podgrzewacza, można mieć pewność, że jego efektywność nie będzie niższa niż klasa C. Wąski zakres klas - od C do A+ - oznacza znacznie mniejsze straty energetyczne, co przekłada się na oszczędności podczas użytkowania urządzenia.

Jest to kolejne wyzwanie dla producentów, którzy muszą dbać o efektywność energetyczną swoich produktów. Rozwiązania techniczne pozwalające na obniżenie strat ciepła w podgrzewaczu bezpośrednio wpływają na zmniejszenie kosztów podgrzewania ciepłej wody użytkowej, co jest znaczącą zaletą dla użytkowników. Oczywiście, oprócz samego urządzenia o wysokiej klasie energetycznej, należy brać pod uwagę szereg innych czynników wpływających na skalę oszczędności, takich jak sprawność źródła ciepła, zadana temperatura wody, cyrkulacja wody czy temperatura w pomieszczeniu zabudowy podgrzewacza. Niemniej jednak, klienci mają obecnie szeroki wybór podgrzewaczy wody wyróżniających się wysoką jakością, efektywnością, wydajnością i oszczędnością w działaniu.

Podgrzewacze Gazowe: Inne Rozwiązania

Pojemnościowy podgrzewacz wody, znany również jako bojler (od angielskiego "boil" - wrzeć, "boiler" - kocioł parowy), to zbiornik ciepłej wody użytkowej, zazwyczaj z izolacją termiczną zmniejszającą straty ciepła. Ponieważ instalacja doprowadzająca zimną wodę jest podłączona do sieci wodociągowej, wewnątrz zbiornika panuje ciśnienie, standardowo wynoszące 4 atmosfery.

W podgrzewaczu gazowym woda przepływa przez wężownicę połączoną z wymiennikiem ciepła umieszczonym nad palnikiem. Wymiennik ten składa się z miedzianych rurek z przylutowanymi lamelami, które znacznie powiększają jego powierzchnię. Ciepło spalania gazu jest przekazywane przez lamele do rurek, a następnie do wody. Wymiennik ciepła wraz z wężownicą potocznie nazywa się nagrzewnicą.

Ze względu na dużą moc cieplną głównego palnika, podczas spalania gazu woda musi przez cały czas przepływać przez nagrzewnicę. W przeciwnym razie podgrzewacz może się przegrzać i ulec zniszczeniu, a wrząca woda może rozsadzić wężownicę. Aby zapobiec spalaniu gazu, gdy woda nie przepływa, podgrzewacze wyposażone są w specjalny zawór wyłączający gaz w przypadku zaprzestania poboru wody, zwany zespołem wodnym. Podczas poboru wody membrana pod wpływem ciśnienia unosi się, popychając iglicę, która następnie, pokonując sprężynę, otwiera zawór doprowadzający gaz do głównego palnika. Po zamknięciu poboru wody sprężyna zamyka dopływ gazu. Główny palnik jest zapalany za pomocą zapalacza (świeczki lub palnika pilotującego), a w nowocześniejszych modelach przez iskrownik (bateryjny lub z napędem hydrodynamicznym). Nominalna wydajność cieplna gazowego przepływowego podgrzewacza wody dla najczęściej spotykanych modeli wynosi około 250-350 kcal/min, a czasami nawet 450 kcal/min.

Symbole Elektryczne w Kontekście Bojlerów

Symbole elektryczne są niezbędnym elementem w dziedzinie elektrotechniki i automatyki. Są to graficzne przedstawienia elementów instalacji elektrycznych i elektronicznych, używane w schematach ukazujących połączenia poszczególnych komponentów i ich funkcje. Norma IEC 60617 to kluczowy standard dotyczący symboli graficznych stosowanych w dokumentacjach elektrycznych. Definiuje ona graficzne przedstawienia elementów i funkcji w układach elektrycznych, będąc międzynarodowo uznawanym standardem.

Normy te definiują różne typy schematów elektrycznych, które są niezbędne w dokumentacji technicznej. Dostarczają one ogólny obraz układu, zawierając minimalną szczegółowość. Aby skutecznie czytać symbole elektryczne, warto zapoznać się z normami, takimi jak PN-EN 60617, które definiują standardowe oznaczenia.

Przykładowe symbole, które mogą pojawić się w kontekście instalacji związanych z bojlerami, to:

• Symbol elektryczny gniazda z transformatorem separacyjnym: Używany do przedstawienia gniazda zapewniającego dodatkowe bezpieczeństwo.
• Symbol elektryczny maszyny elektrycznej (symbol ogólny): Może odnosić się do silnika pompy obiegowej lub wentylatora w przypadku niektórych typów podgrzewaczy.
• Symbol elektryczny prądu stałego: Wartość napięcia podawana jest na prawo od symbolu, a rodzaj układu po lewej stronie.
• Symbol elektryczny prądu przemiennego: Podobnie jak w przypadku prądu stałego, wartość napięcia umieszcza się po prawej, a rodzaj układu po lewej stronie.
• Reprezentacje elementów: Elementy takie jak przekaźniki czy styczniki są oznaczane za pomocą symboli wskazujących ich typ i funkcję, często z numerami zacisków.

Symbole elektryczne odgrywają kluczową rolę w elektrotechnice i automatyce, umożliwiając precyzyjne projektowanie, instalację i konserwację urządzeń, w tym również systemów grzewczych, których integralną częścią są bojlery. Zrozumienie tych oznaczeń ułatwia diagnostykę i rozwiązywanie potencjalnych problemów technicznych.
