Rura 1,5 cala: Zrozumienie Średnicy Zewnętrznej i Systemu DN

W świecie inżynierii, budownictwa i codziennych instalacji, rury stanowią fundamentalny element niemal każdego systemu. Od dystrybucji wody, przez ogrzewanie, aż po zaawansowane układy hydrauliczne - właściwy dobór średnicy rury jest kluczowy dla efektywności, bezpieczeństwa i trwałości całego systemu. W tym artykule przyjrzymy się bliżej zagadnieniu określania rozmiarów rur, skupiając się na popularnej średnicy 1,5 cala oraz globalnie stosowanym systemie DN (średnica nominalna).

Co to jest średnica rury i dlaczego ma znaczenie?

Zacznijmy od podstaw. Średnica rury to fundamentalny parametr określający jej wielkość. Mierzona jest jako odległość w najszerszym punkcie okrągłego przekroju, przechodząc przez jego środek. Zrozumienie tego pomiaru jest kluczowe, ponieważ ma on bezpośredni wpływ na przepływ medium (wody, gazu, oleju itp.) oraz na ciśnienie, jakie system jest w stanie wytrzymać.

Jeśli mówimy o rurze o średnicy 1,5 cala, mamy na myśli właśnie tę odległość wynoszącą w przybliżeniu 1,5 cala. Jednakże, określenie "średnica rury" może być mylące, ponieważ istnieją różne sposoby jej pomiaru i definiowania: średnica zewnętrzna, średnica wewnętrzna oraz średnica nominalna. Różne materiały, z których wykonane są rury - stal, PVC, miedź, tworzywa sztuczne - oraz metody ich produkcji, mogą wpływać na te wymiary. Na przykład, rura PVC o średnicy 1,5 cala może mieć nieco inne rzeczywiste wymiary niż stalowa rura o tej samej nominalnej średnicy, ze względu na różnice w grubości ścianek i gęstości materiału.

Przeznaczenie rury również odgrywa niebagatelną rolę. Systemy wymagające dużych prędkości przepływu lub wysokiego ciśnienia potrzebują odpowiednio dobranych średnic, aby działać efektywnie. Rura zbyt wąska może prowadzić do nieefektywnego pompowania i potencjalnego uszkodzenia systemu, podczas gdy rura zbyt szeroka generuje niepotrzebne zużycie energii i zwiększa koszty operacyjne.

Rura 1,5 cala: Konkretne wymiary i zastosowania

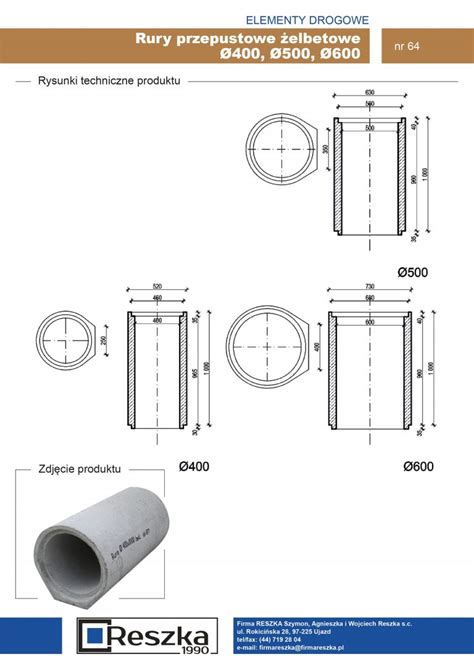

Skupiając się na popularnej rurze o średnicy 1,5 cala, kluczowe jest zrozumienie jej rzeczywistych wymiarów. W przypadku rury o średnicy 1,5 cala, zewnętrzna średnica rury wynosi zazwyczaj około 48,3 mm. Jest to wartość, którą można zweryfikować w tabelach specyfikacji rur. Oprócz średnicy zewnętrznej, ważna jest również grubość ścianki, która dla tego rozmiaru wynosi zazwyczaj około 3,5 mm. Minimalna grubość ścianki może wynosić około 3,06 mm. Waga takiej rury na metr bieżący to około 3,87 kg. Taka specyfikacja często odpowiada oznaczeniu DN40.

Rury o średnicy 1,5 cala (lub odpowiadającej jej DN40) znajdują szerokie zastosowanie w wielu dziedzinach. Są one wykorzystywane w instalacjach wodnych, systemach grzewczych, a także w zastosowaniach przemysłowych, gdzie wymagany jest przepływ mediów o określonych parametrach. Na przykład, rury wodne o średnicy 1,5 cala są często spotykane obok rur 2-calowych i 2,5-calowych, które mają już inne specyfikacje i zewnętrzne średnice. Dla porównania, 2-calowa rura ma zazwyczaj zewnętrzną średnicę około 60 mm, a jej średnica wewnętrzna, zależna od grubości ścianki, wynosi około 52-53 mm.

System DN: Międzynarodowy standard średnicy nominalnej

W Europie, a także w wielu innych regionach świata, do określania rozmiarów rur i armatury (takiej jak zawory czy złączki) stosuje się system DN (Diameter Nominal), czyli średnicę nominalną. Jest to termin używany głównie w Europie i opiera się na metrycznym systemie pomiarowym.

DN nie jest dokładną średnicą wewnętrzną ani zewnętrzną rury. Jest to wartość nominalna, która w uproszczony sposób klasyfikuje rury i węże, ułatwiając komunikację techniczną, projektowanie i dobór komponentów. Dzięki użyciu standardowych rozmiarów DN, inżynierowie i technicy mogą łatwiej dobierać komponenty z różnych źródeł, mając pewność, że będą one ze sobą kompatybilne. Ułatwia to projektowanie, instalację i konserwację systemów rurowych.

Średnice DN są zdefiniowane w międzynarodowych normach, takich jak ISO (Międzynarodowa Organizacja Normalizacyjna) i EN (Europejskie Normy). Poprzez stosowanie standardowych rozmiarów DN, można zapewnić odpowiednią wydajność i bezpieczeństwo systemów rurowych, ponieważ każdy element systemu jest odpowiednio dopasowany do przepływu medium i ciśnienia roboczego.

Przeliczanie między DN, calami a milimetrami

Kluczowym aspektem pracy z systemami rurowymi jest umiejętność przeliczania między różnymi systemami miar. Poniżej przedstawiono tabele konwersji, które ułatwiają zrozumienie relacji między średnicą nominalną (DN), calami oraz milimetrami.

Tabela średnic rur: DN, cale i milimetry

Uwaga: Podane wartości średnic zewnętrznych są typowe i mogą się nieznacznie różnić w zależności od normy i materiału rury.

Średnica DN na cale

• DN 6 to 1/8 cala.
• DN 8 to 1/4 cala.
• DN 10 to 3/8 cala.
• DN 15 to 1/2 cala.
• DN 20 to 3/4 cala.
• DN 25 to 1 cal.
• DN 32 to 1 1/4 cala.
• DN 40 to 1 1/2 cala.
• DN 50 to 2 cale.
• DN 65 to 2 1/2 cala.
• DN 80 to 3 cale.
• DN 100 to 4 cale.
• DN 125 to 5 cali.
• DN 150 to 6 cali.
• DN 200 to 8 cali.
• DN 250 to 10 cali.
• DN 300 to 12 cali.

Cale na DN

• 1/8 cala to DN 6.
• 1/4 cala to DN 8.
• 3/8 cala to DN 10.
• 1/2 cala to DN 15.
• 3/4 cala to DN 20.
• 1 cal to DN 25.
• 1 1/4 cala to DN 32.
• 1 1/2 cala to DN 40.
• 2 cale to DN 50.
• 2 1/2 cala to DN 65.
• 3 cale to DN 80.
• 4 cale to DN 100.
• 5 cali to DN 125.
• 6 cali to DN 150.
• 8 cali to DN 200.
• 10 cali to DN 250.
• 12 cali to DN 300.

DN na milimetry (mm)

• DN 6 to 10,2 mm.
• DN 8 to 13,5 mm.
• DN 10 to 17,2 mm.
• DN 15 to 21,3 mm.
• DN 20 to 26,9 mm.
• DN 25 to 33,7 mm.
• DN 32 to 42,4 mm.
• DN 40 to 48,3 mm.
• DN 50 to 60,3 mm.
• DN 65 to 76,1 mm.
• DN 80 to 88,9 mm.
• DN 100 to 114,3 mm.
• DN 125 to 139,7 mm.
• DN 150 to 168,3 mm.
• DN 200 to 219,1 mm.
• DN 250 to 273 mm.
• DN 300 to 323,9 mm.

Różnice między DN a średnicą zewnętrzną (d)

Warto zaznaczyć, że w systemie metrycznym, oprócz średnicy nominalnej DN, kluczową rolę odgrywa także średnica zewnętrzna rury, oznaczana literą 'd'. Jest ona wyrażana w milimetrach i jest to rzeczywisty, mierzalny wymiar zewnętrzny rury. Wiele procesów połączeniowych, takich jak zgrzewanie doczołowe, na podczerwień czy bezwypływkowe, odbywa się zawsze (!) dla tych samych średnic zewnętrznych. W takich przypadkach grubość ścianki oraz średnica zewnętrzna 'd' powinny być takie same dla poprawnego i bezpiecznego połączenia.

Istnieje pewne zamieszanie, ponieważ osoby przyzwyczajone do pracy z rurami stalowymi często automatycznie traktują średnicę nominalną (DN) jako średnicę zewnętrzną rurociągu (d). Występuje bowiem kilka przypadków, gdzie średnice zewnętrzne 'd' mają "odpowiednik" w średnicy nominalnej DN, szczególnie w zakresie d20-50 i DN20-DN50. Jednakże, w praktyce, zwłaszcza w przypadku rur z tworzyw sztucznych, kluczowe jest stosowanie średnicy zewnętrznej 'd'.

SDR - Klucz do dopasowania grubości ścianki

Kolejnym ważnym parametrem jest SDR (Standard Dimension Ratio), czyli stosunek średnicy zewnętrznej rury do grubości ścianki. SDR ułatwia dobór kształtek, ponieważ w wybranej normie ciśnieniowej jest niezmienny. Na przykład, nie musimy przy redukowaniu instalacji z d90 na d63 szukać oznaczeń grubości ścianek na złączkach i rurze, jeśli wiemy, że obydwie pozycje są w takim samym SDR. Dotyczy to jednak głównie zgrzewania doczołowego. W systemach klejonych oraz zgrzewanych mufowo, łączenie rur o różnej grubości ściany powoduje jedynie, że cały układ ma wytrzymałość ciśnieniową najsłabszego elementu.

Jak zmierzyć średnicę rury?

Precyzyjny pomiar średnicy rury jest niezbędny do prawidłowego doboru komponentów i zapewnienia szczelności systemu.

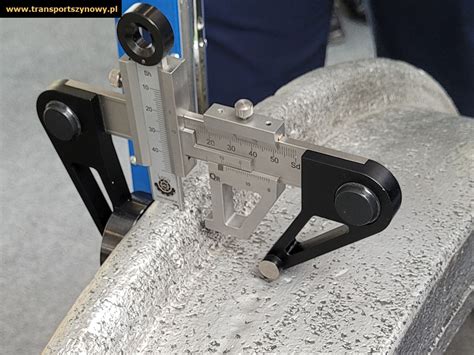

Pomiar średnicy zewnętrznej rury:

1. Wybierz odpowiednie narzędzie: Do pomiaru średnicy najlepiej użyć suwmiarki, która zapewnia wysoką dokładność. Alternatywnie można sięgnąć po linijkę lub taśmę mierniczą, choć będą one mniej precyzyjne.
2. Oczyść i przygotuj rurę: Upewnij się, że powierzchnia rury jest czysta i wolna od wszelkich zanieczyszczeń, które mogłyby zakłócić pomiar.
3. Umieść suwmiarkę: Delikatnie umieść szczęki suwmiarki wokół rury, upewniając się, że leżą równolegle i obejmują najszerszy punkt. Odczytaj wynik pomiaru.
4. Powtórz pomiar: Dla pewności zmierz średnicę w kilku różnych miejscach, aby upewnić się, że rura ma równomierny przekrój.

Pomiar średnicy wewnętrznej rury:

1. Wybierz narzędzie: Ponownie, suwmiarka jest najlepszym wyborem.
2. Zmierz średnicę zewnętrzną: Postępuj jak wyżej.
3. Zmierz średnicę wewnętrzną: Jeśli masz dostęp do końca rury, włóż do jej wnętrza mniejsze szczęki suwmiarki. Delikatnie je rozszerzaj, aż zetkną się z wewnętrznymi ściankami rury. Odczytaj wynik.
4. Powtórz pomiar: Jak w przypadku średnicy zewnętrznej, wykonaj pomiar w kilku miejscach.

Różnorodne systemy rurowe: Od hydrauliki po tworzywa sztuczne

Systemy rurociągowe ewoluowały na przestrzeni lat, oferując coraz bardziej zaawansowane rozwiązania materiałowe i technologiczne.

Rury hydrauliczne

Bezszwowe rury hydrauliczne są powszechnie stosowane w układach hydrauliki siłowej do przenoszenia mocy i sterowania. Ich montaż w systemie hydraulicznym zazwyczaj odbywa się za pomocą łączników rurowych zgodnych z normami, takich jak DIN 2353. Rury łączy się za pomocą pierścienia zacinającego, nakrętki złącznej oraz odpowiedniego łącznika rurowego (np. złączki prostej, kolanka, trójnika). Rurki metalowe precyzyjne stanowią solidny nośnik strumienia oleju w układzie hydraulicznym i są często oferowane w długościach 6 mb lub 3 mb, z możliwością docięcia na indywidualne potrzeby klienta.

Systemy rurociągowe z tworzyw sztucznych

Systemy rurociągowe z tworzyw sztucznych zyskują na popularności od kilkudziesięciu lat dzięki swoim uniwersalnym właściwościom. Odporność na korozję, obojętność fizjologiczna, doskonała odporność chemiczna, łatwość i niskie koszty montażu oraz instalacji to tylko niektóre z ich zalet. W wielu dziedzinach rozwiązania tworzywowe zastępują tradycyjne materiały. Na przykład, w kanalizacji rurociągi żeliwne zostały wymienione na kielichowe ze złączkami z PVC-U. Systemy ogrzewania, dystrybucji ciepłej i zimnej wody, które były zdominowane przez miedź i stal, dziś w większości wykonywane są z systemów tworzywowych - zgrzewanych bądź zaciskowych.

W Polsce przemiany polityczno-gospodarcze przyspieszyły rewolucję w obszarze rurociągów z tworzyw sztucznych. Swobodny przepływ informacji i produktów, a także rozwój firm dystrybucyjnych sprawiły, że dziś trudno znaleźć fabrykę, która nie wykorzystuje rurociągów z tworzyw sztucznych. Nowe rozwiązania materiałowe stworzyły ogromne możliwości, ale jednocześnie stanowiły wyzwanie dla instalatorów, techników i projektantów. Warto zaznaczyć, że w obszarze rurociągów tworzywowych pojawiło się wiele terminów i pojęć stosowanych niewłaściwie. Skupiając się na ogólnie stosowanym w Europie systemie metrycznym, wyrażonym w milimetrach, odpowiadającym normom DIN EN ISO 15493 czy DIN 80, należy pamiętać o precyzyjnym stosowaniu terminologii.

Podsumowanie praktyczne: Dlaczego precyzja jest kluczowa?

Zrozumienie różnicy między średnicą nominalną DN a rzeczywistą średnicą zewnętrzną 'd' jest fundamentalne dla uniknięcia kosztownych błędów. W praktyce, zwłaszcza przy zamawianiu materiałów, zawsze warto doprecyzować, czy chodzi o wymiar nominalny, czy o konkretną średnicę zewnętrzną. W razie jakichkolwiek wątpliwości, profesjonalne wsparcie techniczne może okazać się nieocenione.

Niezależnie od tego, czy projektujesz system odpływowy w domu, system nawadniania w gospodarstwie, czy specjalistyczny układ hydrauliczny, wybór rury o odpowiedniej średnicy - czy to 1,5 cala, czy innej - będzie miał znaczący wpływ na wydajność, bezpieczeństwo i ogólną efektywność całego systemu. Dlatego precyzja, wiedza i dokładność w doborze średnic rur są nie tylko zalecane, ale wręcz niezbędne.
