Przeróbka Pieca Centralnego Ogrzewania na System Nadmuchowy: Wyzwania i Możliwości

Ogrzewanie nadmuchowe, znane również jako ogrzewanie powietrzne, zyskuje na popularności jako efektywny i nowoczesny sposób ogrzewania budynków. Jego podstawowa zasada polega na ogrzewaniu powietrza, które następnie jest rozprowadzane po pomieszczeniach za pomocą systemu kanałów wentylacyjnych. W kontekście poszukiwania ekonomicznych i spersonalizowanych rozwiązań, pojawia się pytanie o możliwość modyfikacji istniejących urządzeń, takich jak tradycyjne piece centralnego ogrzewania (CO), w celu stworzenia systemu nadmuchowego. Taki zabieg, choć kuszący ze względu na potencjalne oszczędności i wykorzystanie dostępnych zasobów, wiąże się z szeregiem wyzwań technicznych i wymaga dogłębnego zrozumienia zasad działania obu typów systemów.

Jak Działa Ogrzewanie Nadmuchowe?

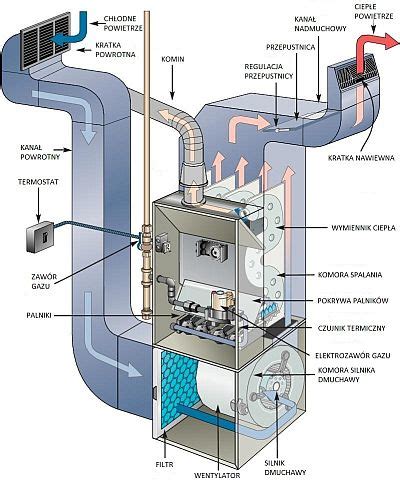

System ogrzewania nadmuchowego działa na zasadzie cyrkulacji powietrza. Zimne powietrze z pomieszczeń lub z zewnątrz, trafia do czerpni, a następnie do centralnej jednostki grzewczej, czyli pieca nadmuchowego. Tam powietrze jest podgrzewane, a następnie rozprowadzane po wnętrzach za pomocą systemu kanałów wentylacyjnych, zakończonych kratkami nadmuchowymi. Ciepłe powietrze bezpośrednio ogrzewa pomieszczenia, co stanowi kluczową różnicę w porównaniu do tradycyjnych systemów wodnych, gdzie najpierw musi nagrzać się woda, a dopiero potem grzejniki.

Ważnym aspektem efektywności systemu jest jego zdolność do recyklingu ciepłego powietrza z pomieszczeń, które już zostało ogrzane, w połączeniu z dopływem świeżego (zimnego) powietrza z zewnątrz. Proces ten, często wzbogacony o filtry z włókniny, zapewnia nie tylko ogrzewanie, ale także oczyszczanie powietrza. System ten może być dodatkowo wyposażony w funkcje nawilżania, jonizacji, a nawet chłodzenia, zamieniając się w pełni funkcjonalną klimatyzację latem.

Zalety ogrzewania nadmuchowego są liczne: wysoka sprawność grzewcza, brak widocznych grzejników (kratki wentylacyjne zajmują minimalną przestrzeń, co ułatwia aranżację wnętrz), niższe koszty eksploatacji w porównaniu do niektórych tradycyjnych metod, a także rzadkie występowanie awarii. Warto również podkreślić, że system ten jest szczególnie popularny w Ameryce Północnej i domach projektowanych w stylu skandynawskim, gdzie ceni się jego estetykę i funkcjonalność.

Jednak ogrzewanie nadmuchowe ma także swoje wady. Głównym wyzwaniem jest stworzenie systemu rozprowadzania powietrza, co podczas modernizacji istniejącego budynku może wymagać poważnego remontu. Ponadto, w przypadku przerw w dostawie prądu lub awarii systemu, pomieszczenia wychładzają się szybciej, ponieważ nie ma zjawiska akumulacji ciepła w ścianach i podłogach, jak ma to miejsce w systemach wodnych. Hałas generowany przez wentylatory również może być uciążliwy, choć nowoczesne rozwiązania i dobrej jakości komponenty minimalizują ten problem.

Koncepcja Konwersji Pieca CO na Piec Nadmuchowy

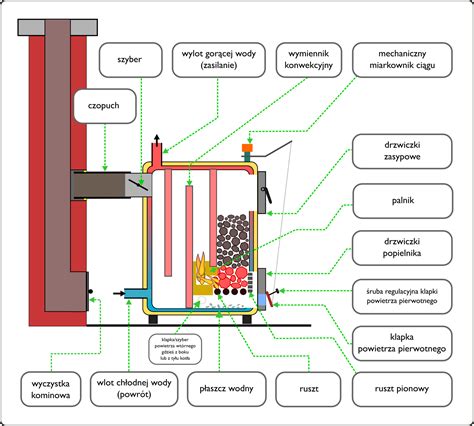

Pomysł przerobienia istniejącego pieca centralnego ogrzewania na piec nadmuchowy wynika z chęci wykorzystania już posiadanego urządzenia i dostosowania go do specyficznych potrzeb, na przykład ogrzewania warsztatu samochodowego, garażu lub hali. Typowa konstrukcja pieca CO obejmuje płaszcz wodny, który służy do podgrzewania wody krążącej w instalacji. Propozycja polega na modyfikacji tej konstrukcji: wycięciu otworu dostępowego do płaszcza wodnego z jednej strony pieca, a z drugiej zamontowaniu wentylatora. Teoretycznie, ciepło generowane w płaszczu wodnym miałoby być przekazywane do powietrza, które następnie byłoby wydmuchiwane przez wentylator.

Wyzwania Techniczne i Potencjalne Problemy

Kluczowym pytaniem, które pojawia się w kontekście takiej modyfikacji, jest efektywność i bezpieczeństwo. Piece CO są projektowane z myślą o minimalizacji strat ciepła i optymalnym przekazywaniu energii do wody. Ich obudowy są zazwyczaj dobrze izolowane, aby zapobiec ucieczce ciepła na zewnątrz instalacji wodnej. Próba wykorzystania tej energii do podgrzewania powietrza bezpośrednio w płaszczu wodnym napotyka na kilka przeszkód:

1. Wydajność Transferu Ciepła: Płaszcze wodne w piecach CO mają ograniczoną powierzchnię kontaktu z powietrzem. Są zaprojektowane do efektywnego ogrzewania wody, która ma dużą pojemność cieplną. Powietrze, jako znacznie "lżejsze" medium, wymaga większej powierzchni wymiany ciepła lub intensywniejszego przepływu, aby osiągnąć podobną efektywność. Istnieje obawa, że płaszcz wodny może okazać się "za mały", aby efektywnie ogrzać wystarczającą ilość powietrza do ogrzania pomieszczenia.

2. Konstrukcja i Wytrzymałość Materiałów: Piece CO wykonane są z materiałów przeznaczonych do pracy z wodą pod pewnym ciśnieniem i w określonych zakresach temperatur. Wycinanie otworów może osłabić konstrukcję. Co więcej, wtłaczanie powietrza do kanałów wodnych, które pierwotnie miały być wypełnione cieczą, może prowadzić do problemów z przepływem ciepła. Niektórzy użytkownicy wyrażają obawy, że może dojść do pęknięć od naprężeń lub wyższych temperatur, niż przewidziane przez producenta, zwłaszcza jeśli pierwotna konstrukcja pieca nie przewidywała bezpośredniego kontaktu płaszcza z powietrzem w takiej konfiguracji. Grubość blach, wewnętrzna i zewnętrzna, ma znaczenie dla wytrzymałości mechanicznej i termicznej.

3. Straty Ciepła: Piece CO są izolowane, aby skupić ciepło w medium wodnym. Przeróbka może naruszyć tę izolację, prowadząc do niepożądanych strat ciepła do otoczenia, zamiast do ogrzewanego powietrza. Użytkownicy zauważają, że płaszcz wodny będzie oddawał ciepło, które masz mieć w instalacji domowej, co może skutkować stratami ciepła w domu.

4. Bezpieczeństwo Użytkowania: Modyfikacja pieca centralnego ogrzewania, zwłaszcza poprzez wycinanie elementów konstrukcyjnych i ingerencję w jego wnętrze, może naruszyć jego pierwotne parametry bezpieczeństwa. Niewłaściwie wykonana przeróbka może prowadzić do przegrzewania, wycieków lub niekontrolowanego rozprzestrzeniania się ognia.

Alternatywne Rozwiązania i Porównania

Dyskusje na forach internetowych często wskazują na to, że piece nadmuchowe są zazwyczaj projektowane jako odrębne urządzenia, często o dużej komorze spalania i stosunkowo małej komorze do ogrzewania powietrza. Z tego powodu, tradycyjny piec CO "raczej się nie spisze" w swojej pierwotnej formie jako piec nadmuchowy.

Często pojawia się sugestia, aby zamiast przerabiać piec CO, zastosować gotowe rozwiązania lub konstrukcje bazujące na innych elementach. Jednym z popularnych pomysłów jest wykorzystanie chłodnic samochodowych (tzw. "chłodnic") połączonych z wentylatorami. Taki zespół, zasilany przez ciecz podgrzaną w kotle CO lub innym źródle ciepła, może działać jako wymiennik ciepła, efektywnie ogrzewając powietrze. Chłodnice od samochodów o większej mocy silnika (np. 200 KM) są często uznawane za wystarczające do ogrzania pomieszczeń o średniej wielkości. Zaleca się stosowanie chłodnic od ciężarówek ze względu na większą powierzchnię wymiany ciepła.

Inną alternatywą jest przeróbka tzw. "kozy" (wolnostojącego pieca na paliwo stałe), która w przeciwieństwie do pieca CO, nie ma płaszcza wodnego i jest przeznaczona do bezpośredniego ogrzewania powietrza. Jednak i w tym przypadku pojawiają się głosy, że "koza nie grzeje tyle co rura spalinowa", sugerując, że jej moc grzewcza może być niewystarczająca w porównaniu do pieca CO.

Nawet w przypadku decyzji o przeróbce, pojawia się pytanie o rodzaj medium grzewczego. Wprowadzanie powietrza bezpośrednio do kanałów wodnych pieca CO, zamiast cieczy, może przynieść niewielki zysk ciepła i ograniczyć przepływ. Dlatego niektórzy sugerują, aby zamiast cieczy, wtłaczać powietrze do kanałów wodnych, ale zaznaczają, że nie jest to optymalne rozwiązanie.

Przykłady Zastosowań i Potrzeby Grzewcze

Jednym z użytkowników opisuje potrzebę ogrzania warsztatu o powierzchni około 65-70 m². Motywacją do rozważenia ogrzewania nadmuchowego jest uniknięcie konieczności spuszczania wody z tradycyjnej instalacji CO w zimie, gdy nie jest ona regularnie używana. Zimą, gdy nie ma się pewności, czy będzie się palić w piecu codziennie, system wodny wymaga drenażu, aby zapobiec zamarzaniu. Ogrzewanie nadmuchowe, zwłaszcza jeśli jest zasilane niezależnie, może być bardziej praktyczne w takich warunkach.

Inny, znacznie większy projekt, dotyczy ogrzewania hali warsztatowej o łącznej powierzchni 280 m², w tym 80 m² na zaplecze socjalne. Hala ta wymaga spełnienia szeregu obostrzeń, w tym zapewnienia odpowiedniej temperatury (minimum 17°C w zimie) dla pracowników. Budynek jest dobrze ocieplony (120 mm izolacji, 100 mm styropapy na dachu), a okna i bramy są dobrej jakości. Średnia wysokość pomieszczeń to 3,8 metra. W takich warunkach, piec o mocy 27 kW (który mógłby być potencjalnie przerobiony piec CO) nie jest uważany za przesadę. Przeróbka lub zastosowanie gotowego systemu nadmuchowego jest rozważane ze względu na szybkie nagrzewanie - możliwość rozpoczęcia pracy 10 minut po rozpaleniu.

Jednak w przypadku tak dużej hali, pojawiają się również obawy dotyczące wad ogrzewania nadmuchowego. Szybkie wychładzanie pomieszczenia przy otwarciu dużych bram (4x4 metry) jest znaczącym problemem, ponieważ ogrzewane jest głównie samo powietrze, a nie masy termiczne budynku. Ponadto, hałas generowany przez wentylatory pracujące na pełnych obrotach może być uciążliwy w miejscu pracy. Z drugiej strony, szybkie wychładzanie po zakończeniu pracy (np. o 17:00, z ponownym rozpaleniem o 8:00) oraz możliwość pozostawienia obiektu bez ogrzewania przez weekend i święta, stanowi pewną zaletę w kontekście kosztów eksploatacji.

Elementy Systemu i ich Dobór

Niezależnie od tego, czy mówimy o przeróbce, czy o budowie nowego systemu, kluczowe jest dobranie odpowiednich komponentów:

• Źródło Ciepła: Może to być przerobiony piec CO, dedykowany piec nadmuchowy, pompa ciepła, kocioł gazowy, olejowy, a nawet kominek.
• Wentylatory: Są one sercem systemu nadmuchowego. W przypadku modyfikacji, ważne jest, aby dobrać wentylatory odporne na wysokie temperatury. Wentylatory o specyfikacji wytrzymującej tylko 40°C mogą nie być odpowiednie do pracy blisko źródła ciepła. Zaleca się stosowanie wentylatorów przemysłowych, np. z serii WOKS (np. WOKS300 lub WOS 300), które są znane ze swojej niezawodności. Warto również rozważyć wentylatory pracujące na niższym napięciu (np. 12V), które mogą być bezpieczniejsze, zwłaszcza w przypadku awarii zasilania 230V. Ważna jest także możliwość regulacji ich prędkości, aby dostosować przepływ powietrza do potrzeb i utrzymać optymalną temperaturę pracy. Zaleca się, aby wentylator zasysał powietrze przez wymiennik ciepła, zapewniając równomierny przepływ przez wszystkie lamele.
• Kanały Powietrzne: Powinny być wykonane z materiałów odpornych na wysokie temperatury i dobrze izolowane, aby zminimalizować straty ciepła. Długość kanałów i liczba zagięć powinny być ograniczone do minimum, aby zapewnić optymalny przepływ powietrza. Podpory kanałów powinny być rozmieszczone co 1,5-2 metry.
• Wymiennik Ciepła: W przypadku wykorzystania chłodnicy samochodowej, powinna być ona dobrana do mocy źródła ciepła. Chłodnice od samochodów osobowych mogą być niewystarczające dla większych pieców, dlatego preferowane są te od ciężarówek.
• Pompa Obiegowa i Rury: Jeśli system bazuje na cieczy (np. glikolu), niezbędna jest pompa obiegowa do jej transportu. W przypadku ogrzewania nadmuchowego, obieg grawitacyjny zazwyczaj nie wchodzi w grę.
• Sterowanie: Dla pełnej kontroli nad temperaturą i pracą systemu, niezbędny jest sterownik, który może zarządzać pracą wentylatorów i źródła ciepła. Regulacja prędkości wentylatora, aby utrzymać temperaturę wody (glikolu) w optymalnym zakresie (np. 65-85°C) oraz zapewnić, że temperatura nawiewanego powietrza nie przekracza 45°C (ze względów bezpieczeństwa), jest kluczowa.

Koszty i Opłacalność

Koszty instalacji systemu ogrzewania nadmuchowego mogą być zróżnicowane. Pełna instalacja w nowym domu, obejmująca piec nadmuchowy, kanały wentylacyjne i montaż, może kosztować od 10 000 do 20 000 zł, a nawet więcej, w zależności od mocy pieca i jakości komponentów. Sam piec nadmuchowy to koszt rzędu 8 000 - 12 000 zł, a kanały wentylacyjne z izolacją mogą wynieść od 5 000 do 8 000 zł.

Jednakże, koszty instalacji mogą znacznie wzrosnąć w przypadku modernizacji istniejącego budynku, ze względu na konieczność prac budowlanych, takich jak kucie ścian pod montaż przewodów. Samodzielny montaż systemu może przynieść oszczędności od 5 000 do 8 000 zł w porównaniu do profesjonalnej instalacji.

Z drugiej strony, koszty eksploatacji ogrzewania nadmuchowego, zwłaszcza w połączeniu z nowoczesnymi rozwiązaniami takimi jak pompy ciepła zasilane energią odnawialną (np. fotowoltaiką), mogą być bardzo niskie. Roczne koszty mogą zamknąć się w kwocie poniżej 1000 zł, co jest znaczną oszczędnością w porównaniu do ogrzewania węglem, gazem czy olejem. Pompy ciepła, mimo wysokich kosztów początkowych, zużywają mało energii, a koszty eksploatacji ograniczają się głównie do wymiany filtrów i corocznych przeglądów.

Wnioski z Dyskusji

Przeróbka starego pieca CO na system nadmuchowy jest technicznie możliwa, ale wiąże się z licznymi wyzwaniami i potencjalnymi problemami związanymi z wydajnością, bezpieczeństwem i trwałością. Zamiast bezpośredniej modyfikacji pieca wodnego, bardziej sensowne może okazać się wykorzystanie jego potencjału jako źródła ciepła dla systemu wodnego, który następnie zasila wymiennik ciepła (np. samochodową chłodnicę z wentylatorem) podgrzewający powietrze.

W przypadku ogrzewania większych przestrzeni, takich jak hale warsztatowe, kluczowe jest dokładne obliczenie zapotrzebowania na moc grzewczą oraz rozważenie specyficznych wad ogrzewania nadmuchowego, takich jak szybkie wychładzanie przy otwieraniu bram i potencjalny hałas. Planowanie systemu powinno być przemyślane, a wybór komponentów - staranny, aby zapewnić efektywność, bezpieczeństwo i komfort użytkowania.

Ostateczna decyzja o sposobie ogrzewania powinna uwzględniać nie tylko koszty inwestycji i eksploatacji, ale także specyfikę użytkowania pomieszczeń, dostępność paliwa grzewczego oraz preferencje estetyczne i komfort cieplny użytkowników.
