Rozwikłanie Zagadek Systemów ABS i ASC: Diagnostyka, Czujniki i Komunikacja Sterowników

Systemy zapobiegające blokowaniu kół podczas hamowania (ABS) oraz kontroli trakcji (ASC) stanowią kluczowe elementy bezpieczeństwa współczesnych pojazdów. Ich prawidłowe działanie gwarantuje stabilność i kontrolę nad samochodem w trudnych warunkach drogowych. Niemniej jednak, awarie tych zaawansowanych systemów mogą prowadzić do skomplikowanych problemów, wymagających szczegółowej diagnostyki i zrozumienia interakcji między ich komponentami. Czasami nawet pozornie prosta wymiana części może wywołać lawinę nowych usterek, jeśli nie uwzględni się specyfiki elektronicznego zarządzania pojazdem.

Problemy z Sterownikiem ABS/ASC: Nowy Komponent, Nowe Wyzwania

Jednym z częstszych scenariuszy problemów z systemami bezpieczeństwa jest konieczność wymiany kluczowego elementu - sterownika. Jak pokazuje praktyka, zakup używanego sterownika, nawet jeśli wydaje się być okazją, może przynieść nieoczekiwane komplikacje. Klasycznym przykładem jest sytuacja, gdy po wymianie uszkodzonego sterownika pompy ABS, system ABS na powrót zaczyna działać normalnie. Jednakże, system ASC (Active Stability Control), który często jest zintegrowany ze sterownikiem ABS lub ściśle z nim współpracuje, przestaje funkcjonować, a na desce rozdzielczej świeci się kontrolka sygnalizująca jego awarię.

Co więcej, diagnostyka komputerowa może wykazać problemy z kodowaniem lub "brak komunikacji z ABS ASC". Jest to szczególnie problematyczne, gdy nowy sterownik pochodzi z innego wariantu silnikowego niż samochód, do którego jest montowany. Na przykład, gdy do pojazdu z silnikiem benzynowym o pojemności 2 litrów zamontowany zostanie sterownik przeznaczony dla silnika diesla o tej samej pojemności, systemy mogą nie współpracować prawidłowo. W takich przypadkach, nawet jeśli sterownik jest sprawny fizycznie, nie jest on w stanie prawidłowo zarządzać pracą systemu trakcji, ponieważ nie jest zintegrowany z parametrami pracy konkretnego silnika benzynowego.

Adaptacja i Kodowanie Sterowników: Klucz do Integracji Systemów

Rozwiązaniem problemu niekompatybilności sterowników jest proces adaptacji lub kodowania. Nowy sterownik musi zostać "nauczony" specyfiki pojazdu - jego silnika, skrzyni biegów, a także innych systemów, z którymi ma współpracować. W przeszłości, wiele z tych operacji wymagało specjalistycznego oprogramowania i wiedzy, często dostępnej jedynie w autoryzowanych serwisach. Obecnie, dzięki rozwojowi narzędzi diagnostycznych, możliwe jest przeprowadzanie takich procedur również w niezależnych warsztatach.

Proces ten polega na wprowadzeniu odpowiednich kodów lub parametrów, które informują sterownik o jego roli w konkretnym samochodzie. Brak tej adaptacji skutkuje tym, że sterownik może nie inicjować prawidłowo wszystkich funkcji, do których został zaprojektowany, a systemy zależne od jego poprawnego działania (jak ASC) pozostają nieaktywne lub działają wadliwie. Dlatego też, przy wymianie sterownika ABS/ASC, kluczowe jest upewnienie się, że nowy komponent jest kompatybilny z danym modelem i wersją silnikową, lub że istnieje możliwość jego prawidłowego zakodowania i adaptacji do pojazdu.

Objawy Awarii Systemów ABS i ASC: Od Drobnych Niedogodności po Poważne Zagrożenia

Problemy z systemami ABS i ASC mogą manifestować się na wiele sposobów, wpływając na komfort jazdy i bezpieczeństwo. Typowy objaw awarii obejmuje nieprawidłowe działanie podczas ruszania lub hamowania. W opisanych przypadkach, włączając zapłon, kontrolki ABS i ASC prawidłowo zapalały się i gasły po chwili, co jest normalnym procesem autodiagnostyki. Jednak podczas jazdy, sytuacja ulegała drastycznej zmianie.

Po ruszeniu z miejsca, naciskając pedał hamulca, można było słyszeć i czuć, że system ABS cały czas pracuje. To sugeruje, że sterownik błędnie interpretuje sygnały z czujników lub sam próbuje interweniować. Dodatkowo, obroty silnika mogły wykazywać niepokojące zachowanie - bardzo powoli spadały i utrzymywały się na podwyższonym poziomie, na przykład około 2000 obrotów na minutę. Takie skoki obrotów są często wynikiem działania systemu ASC, który próbuje ograniczyć poślizg kół napędowych, nawet jeśli nie ma ku temu rzeczywistego powodu. Przy większych prędkościach, samochód mógł zachowywać się w porządku, ale podczas jazdy miejskiej, po przejechaniu około kilometra, kontrolki ABS i ASC mogły się zaświecić, sygnalizując wyłączenie obu systemów.

Diagnostyka Układu Hamulcowego i Trakcyjnego: Od Elementów Fizycznych do Sygnałów Elektronicznych

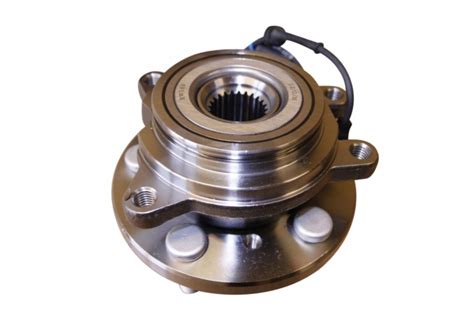

W poszukiwaniu źródła problemu, często rozpoczyna się od analizy fizycznych komponentów systemu. W jednym z opisanych przypadków, problemem okazało się uszkodzone mocowanie czujnika ABS z przodu pojazdu. To doprowadziło do błędnego przekonania, że to właśnie w tym kole tkwi przyczyna awarii. W efekcie, wymieniono łożysko koła wraz z piastą i pierścieniem zębatym (koroną) oraz nowy czujnik ABS. Niestety, te działania nie przyniosły rezultatu. Następnie wymieniono oba przednie czujniki na oryginalne, jednak problem nadal występował.

Rola Czujników Prędkości Kół: Precyzja i Komunikacja

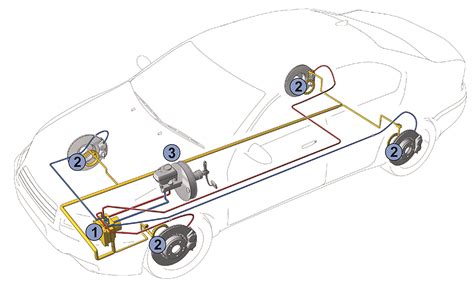

Kluczową rolę w działaniu systemów ABS i ASC odgrywają czujniki prędkości obrotowej kół. Każde koło wyposażone jest w taki czujnik, który współpracuje z pierścieniem zębatym (koroną) zamontowanym na piaście lub półosi. Czujnik, zazwyczaj indukcyjny, wykrywa obracanie się zębów korony, generując impulsy elektryczne. Częstotliwość tych impulsów jest proporcjonalna do prędkości obrotowej koła. Sterownik ABS/ASC na podstawie tych sygnałów oblicza prędkość każdego koła i porównuje ją z innymi.

Jeśli sterownik wykryje znaczącą różnicę prędkości między kołami (np. podczas hamowania jedno koło obraca się znacznie wolniej od pozostałych, grożąc zablokowaniem), interweniuje, modulując ciśnienie w obwodzie hamulcowym danego koła, aby zapobiec blokadzie. W przypadku systemów ASC, porównywana jest również prędkość kół napędowych z prędkością kół nienapędowych lub prędkością pojazdu, aby wykryć poślizg i zareagować poprzez przyhamowanie koła lub ograniczenie mocy silnika.

Lokalizacja Problemu: Analiza Sygnału z Tylnego Koła

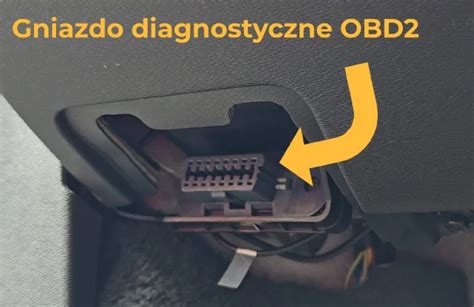

Dopiero podłączenie samochodu do komputera i przeprowadzenie testu w czasie jazdy pozwoliło na dokładną obserwację zachowania poszczególnych kół i wyświetlanej przez nie prędkości. Ku zaskoczeniu, okazało się, że problem tkwił w tylnym prawym kole. Chociaż czujnik z tego koła teoretycznie pokazywał dobrą prędkość, co chwilę gubił sygnał na ułamek sekundy. Takie chwilowe zaniki sygnału, nawet jeśli nie powodują błędnego odczytu prędkości, mogą być wystarczające, aby sterownik uznał dane koło za wadliwe i wyłączył cały system.

Specyfika Czujników Prędkości w Kołach Tylnych

Pojawia się pytanie, na jakiej zasadzie działa system pomiaru prędkości w tylnym kole i z czego dokładnie "czyta" czujnik. Konstrukcja w kole tylnym może różnić się od przedniego. Zazwyczaj, w przeciwieństwie do przedniego koła, gdzie korona znajduje się od czoła, między pierścieniami łożyska, w kole tylnym może ona być umieszczona na zewnętrznym pierścieniu piasty. Obserwacja przez otwór wskazuje na obecność czegoś w rodzaju korony na zewnętrznym pierścieniu.

W opisanym przypadku, podczas kręcenia kołem, można było zidentyfikować punkt, który wyglądał jak niewielki, okrągły ubytek, przez który prześwitywał metal, podczas gdy reszta powierzchni była pokryta czymś w rodzaju plastiku lub gumy. Taki ubytek w koronie zębatej lub jej uszkodzenie, zanieczyszczenie, czy nawet drobne uszkodzenie samego czujnika może powodować zakłócenia w generowaniu sygnału. Nawet niewielkie uszkodzenie mechaniczne na powierzchni korony może prowadzić do chwilowej utraty styku z czujnikiem lub zakłóceń w generowaniu pola magnetycznego, co skutkuje nieregularnymi impulsami.

Identyfikacja i Wymiana Wadliwego Elementu

W sytuacji, gdy problemem jest tylne prawe koło i podejrzewa się korozję lub uszkodzenie pierścienia zębatego, konieczna jest dokładna inspekcja tego elementu. Może być konieczne zdemontowanie piasty lub innych elementów, aby uzyskać pełny dostęp do korony. Jeśli na koronie widoczne są ubytki, pęknięcia, korozja lub jest ona zanieczyszczona, może wymagać ona regeneracji (np. oczyszczenia) lub wymiany. W niektórych przypadkach, problemem może być również sam czujnik, który mógł ulec uszkodzeniu mechanicznemu lub elektrycznemu.

Kluczowe jest prawidłowe zidentyfikowanie, który element jest wadliwy - czy jest to korona zębatą, czy sam czujnik. Czasami problemem może być również niewłaściwe zamocowanie bębna hamulcowego lub tarczy, które mogą wpływać na osiowość obrotu i generowany sygnał. Precyzyjna diagnostyka, często wspomagana narzędziami oscyloskopowymi, pozwala na analizę kształtu i ciągłości sygnału z czujnika, co ułatwia wykrycie nawet subtelnych zakłóceń.

Współdziałanie Systemów i Potencjalne Problemy

Warto pamiętać, że systemy ABS i ASC są ze sobą ściśle powiązane. Awaria jednego z czujników prędkości koła lub problem z komunikacją między sterownikami ABS, ASC a modułem silnika może skutkować wyłączeniem obu systemów. Podobnie, uszkodzenie pompy ABS, czujników ciśnienia, czy nawet problem z układem kierowniczym (który może wpływać na kąt skrętu kół, istotny dla ASC) może wywołać kaskadę błędów. Dlatego też, podczas diagnozy, ważne jest, aby rozpatrywać te systemy jako całość, analizując wszystkie możliwe punkty awarii - od fizycznych komponentów, przez okablowanie, aż po oprogramowanie sterujące.

Zapobieganie i Konserwacja

Regularna kontrola stanu czujników ABS, pierścieni zębatych oraz przewodów doprowadzających sygnał jest kluczowa dla utrzymania sprawności systemów bezpieczeństwa. Wszelkie objawy takie jak nierównomierne hamowanie, wibracje na pedale hamulca, czy świecące się kontrolki ABS/ASC powinny być niezwłocznie zgłaszane do serwisu w celu przeprowadzenia diagnostyki. Zaniedbanie tych problemów nie tylko obniża komfort jazdy, ale przede wszystkim stwarza realne zagrożenie dla bezpieczeństwa kierowcy i pasażerów.
