Klapy rewizyjne w systemach wentylacyjnych: Klucz do czystego powietrza i sprawnej instalacji

Utrzymanie wysokiej jakości powietrza w budynkach oraz zapewnienie optymalnej pracy systemów wentylacyjnych to zadania kluczowe dla komfortu i zdrowia użytkowników. Jednym z fundamentalnych elementów, który znacząco ułatwia te procesy, są klapy rewizyjne. Choć mogą wydawać się niepozornym dodatkiem, ich rola w zapewnieniu łatwego dostępu do wnętrza kanałów wentylacyjnych jest nieoceniona, szczególnie w kontekście regularnej konserwacji i czyszczenia.

Czym są klapy rewizyjne i dlaczego są niezbędne?

Klapy rewizyjne, nazywane również drzwiczkami rewizyjnymi, to specjalne elementy montowane na kanałach wentylacyjnych, które umożliwiają łatwy dostęp do ich wnętrza. Ich głównym zadaniem jest stworzenie możliwości przeprowadzania przeglądów technicznych, czyszczenia oraz usuwania ewentualnych zanieczyszczeń, które mogą gromadzić się wewnątrz przewodów. Taka praktyka jest kluczowa dla utrzymania odpowiedniej jakości powietrza wewnątrz budynku, jednocześnie chroniąc system przed zanieczyszczeniami. Niewątpliwym usprawnieniem, w szczególności w przypadku dużych obiektów o skomplikowanej sieci wentylacyjnej, jest zamontowanie klap rewizyjnych. Odpowiednie działanie wentylacji możliwe jest jedynie w przypadku regularnego dbania o jej stan techniczny. Jednym z elementów prewencyjnych, zapobiegającym niedrożnością i nieszczelnością w systemie wentylacji, są okresowe przeglądy i czyszczenie przewodów wentylacyjnych.

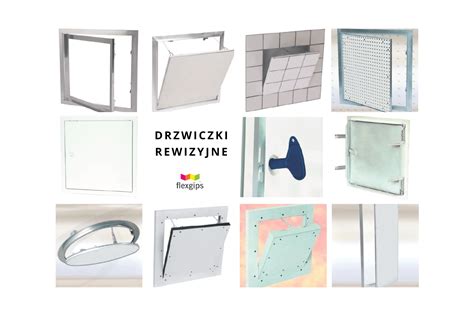

Materiały i rodzaje klap rewizyjnych

Klapy rewizyjne wykonywane są z materiałów charakteryzujących się trwałością i odpornością na czynniki zewnętrzne. Najczęściej spotykane typy to:

• Klapy rewizyjne z blachy ocynkowanej: Jest to najpopularniejszy wybór, oferujący dobry stosunek jakości do ceny. Blacha ocynkowana zapewnia ochronę przed korozją, co jest istotne w środowisku, gdzie może występować wilgoć.
• Klapy rewizyjne z blachy kwasoodpornej: Wykorzystywane w bardziej wymagających warunkach, gdzie występuje ryzyko kontaktu z substancjami agresywnymi chemicznie. Zapewniają one najwyższy poziom odporności.
• Klapy rewizyjne z aluminium: Lekkie i odporne na korozję, aluminium stanowi dobre rozwiązanie, szczególnie tam, gdzie waga ma znaczenie lub gdy kanały wentylacyjne wykonane są z tego samego materiału.

Wybór odpowiedniego materiału klapy rewizyjnej jest ściśle powiązany z materiałem, z którego wykonany jest przewód wentylacyjny. Jeśli mamy do czynienia z kanałami aluminiowymi lub kwasoodpornymi, właśnie takie należy wybrać, aby zapewnić kompatybilność i maksymalną efektywność systemu. Każda klapa wyposażona jest w piankę poliuretanową zapewniającą szczelność w klasie „C”, co jest kluczowe dla utrzymania efektywności wentylacji.

Obowiązek montażu klap rewizyjnych - przepisy i normy

W polskim systemie prawnym nie ma ogólnego, narzuconego obowiązku montażu klap rewizyjnych dla każdej instalacji wentylacyjnej. Jednakże, istnieją wskazania dotyczące ich zastosowania, które znajdują się w rozporządzeniach szczegółowych oraz w normach budowlanych, takich jak PN-EN 12097:200 i PN-EN 13779:2007, dotyczących wentylacji budynków i sieci przewodów wentylacyjnych.

Wymagania odnoszące się do konieczności zapewnienia dostępu do wszystkich elementów sieci wentylacyjnej celem ich czyszczenia i przeglądu dotyczą przede wszystkim:

• Zakładów opieki zdrowotnej: Gdzie higiena i jakość powietrza mają priorytetowe znaczenie.
• Obiektów, w których odbywa się proces spalania paliwa stałego, ciekłego lub gazowego: Szczególnie w zakładach zbiorowego żywienia i usług gastronomicznych, gdzie ryzyko gromadzenia się zanieczyszczeń i substancji palnych jest wyższe.

W przypadku prostych, poziomych odcinków przewodów wentylacyjnych, jeśli odległość pomiędzy potencjalnymi punktami dostępu przekracza 10 metrów, montaż klap rewizyjnych staje się koniecznością.

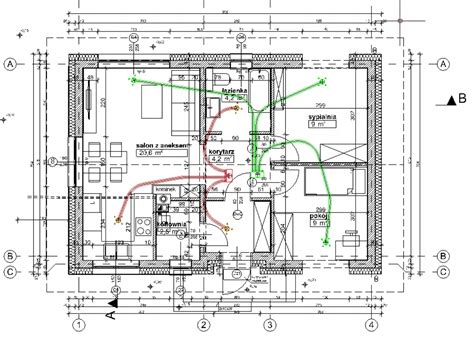

Lokalizacja klap rewizyjnych - gdzie je umieścić?

Prawidłowe rozmieszczenie klap rewizyjnych jest równie ważne, jak ich rodzaj i materiał wykonania. Zgodnie z obowiązującymi przepisami, maksymalna odległość pomiędzy dwoma otworami rewizyjnymi nie powinna być większa niż 10 metrów. Dotyczy to jednak jedynie prostych, poziomych odcinków, które nie zawierają dodatkowych przeszkód, takich jak:

• Klapy pożarowe
• Tłumiki
• Przepustnice

W przypadku występowania takich elementów, liczbę i odległość między otworami rewizyjnymi należy dopasować do odcinków pomiędzy tymi przeszkodami. Dodatkowo, każdy fragment od jednej do kolejnej rewizji nie powinien zawierać więcej niż jedną zmianę średnicy przewodu wentylacyjnego. Pomiędzy otworami nie powinno również dochodzić do więcej niż jednej zmiany kierunku prowadzenia linii wentylacyjnej, osiągającej kąt większy niż 45°. Warto zaznaczyć, że większa ilość klap rewizyjnych może być wymagana w przypadku wentylacji transportującej powietrze o specyficznych parametrach, na przykład w kategorii WYW 4.

Montaż klap rewizyjnych - krok po kroku

Montaż klap wentylacyjnych jest procesem stosunkowo prostym, choć zawsze zaleca się, aby został uwzględniony już na etapie projektowania systemu wentylacji i powierzony profesjonalnej firmie montażowej. Pozwala to na integrację klap z całym systemem od samego początku.

Proces montażu zazwyczaj przebiega następująco:

1. Przygotowanie otworu: Do każdej klapy rewizyjnej powinien być dołączony szablon, według którego należy wykonać otwór w kanale wentylacyjnym.
2. Dopasowanie klapy: Klapę rewizyjną należy dopasować do wykonanego otworu w taki sposób, aby szczelnie go zakrywała. Należy zwrócić szczególną uwagę na prawidłowe ułożenie dołączonej uszczelki.
3. Mocowanie: Klapę dokręca się przy pomocy pokręteł, zapewniając jej stabilne i szczelne zamocowanie.

Odpowiednio zamontowana klapa wentylacyjna nie powinna negatywnie wpływać na dotychczasowe parametry pracy instalacji wentylacyjnej. Kluczowe jest zachowanie jej szczelności i integralności.

Klapy rewizyjne a różne typy kanałów wentylacyjnych

Klapy rewizyjne montowane są głównie w kanałach wentylacyjnych wykonanych z blachy, zarówno ocynkowanej, jak i kwasoodpornej, czy też z aluminium. Ich rozmiar jest dopasowywany zgodnie z wytycznymi zawartymi w normach budowlanych i zależy od kształtu przewodu oraz jego przekątnej lub średnicy.

W przypadku przewodów elastycznych, w szczególności wykonanych na bazie spiralnie zwiniętego drutu - tak zwanych przewodów typu FLEX - montaż standardowych klap rewizyjnych nie jest praktykowany. Wynika to z ich specyfiki zastosowania, gdzie przewody elastyczne służą zazwyczaj jedynie jako łączniki pomiędzy elementami sztywnymi, takimi jak kanały prostokątne lub okrągłe z elementami krańcowymi. W takich sytuacjach dostęp do wnętrza kanału może być realizowany poprzez dostęp do podłączonych do niego elementów sztywnych lub poprzez specjalne, elastyczne rozwiązania rewizyjne, jeśli takie są dostępne na rynku.

Podsumowanie znaczenia klap rewizyjnych

Zapewnienie możliwości dokładnego przeglądu i czyszczenia wszystkich elementów wentylacji jest niezwykle ważne z punktu widzenia utrzymania sprawności systemu i zapewnienia bezpieczeństwa użytkowników. Klapy rewizyjne stanowią proste i efektywne rozwiązanie tego problemu. Ułatwiają one konserwację, zapobiegają powstawaniu niedrożności i nieszczelności, a co za tym idzie - przyczyniają się do utrzymania optymalnej jakości powietrza w pomieszczeniach. Ich prawidłowy dobór, montaż i rozmieszczenie to inwestycja w długoterminową wydajność i niezawodność każdej instalacji wentylacyjnej.
