Bojler elektryczny a bezpieczeństwo instalacji dwuprzewodowej: analiza ryzyka i rozwiązań

Podłączenie bojlera elektrycznego do instalacji elektrycznej, zwłaszcza tej starszej, dwuprzewodowej, rodzi fundamentalne pytania dotyczące bezpieczeństwa. Kluczowe jest zrozumienie, czy bojler bez wyłącznika różnicowoprądowego i prawidłowego uziemienia może stanowić realne zagrożenie dla użytkowników. Niniejszy artykuł zgłębia tę problematykę, analizując potencjalne niebezpieczeństwa i przedstawiając dostępne rozwiązania, opierając się na wiedzy technicznej i doświadczeniach użytkowników.

Uziemienie - fundament bezpieczeństwa instalacji elektrycznych

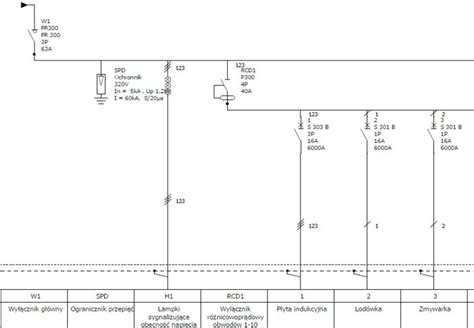

Podstawową zasadą bezpieczeństwa w instalacjach elektrycznych jest zapewnienie prawidłowego uziemienia. W nowoczesnych systemach, takich jak TN-S, istnieje odrębny przewód ochronny (PE), który odprowadza ewentualne prądy upływu do ziemi, chroniąc przed porażeniem. W starszych instalacjach, często typu TN-C, stosowany jest wspólny przewód PEN, pełniący jednocześnie funkcję przewodu neutralnego i ochronnego. Problem pojawia się, gdy w takiej instalacji dwuprzewodowej podłączane są urządzenia wymagające uziemienia, takie jak bojler elektryczny.

Brak uziemienia stanowi realne zagrożenie życia. Wyobraźmy sobie scenariusz, w którym dochodzi do przebicia na grzałce bojlera. Wówczas obudowa urządzenia może znaleźć się pod napięciem 230V. W przypadku instalacji z plastikowymi rurkami wodnymi, osoba kąpiąca się, która nie ma zapewnionego bezpiecznego odprowadzenia prądu do ziemi, staje się częścią obwodu elektrycznego. Cały prąd zamyka się wówczas przez jej ciało, prowadząc do groźnego porażenia. Nie można polegać wyłącznie na zadziałaniu wyłącznika nadprądowego w takiej sytuacji, ponieważ wymaga on przepływu prądu zwarciowego o znacznym natężeniu, aby zadziałać szybko.

Wyłącznik różnicowoprądowy (RCD) - dodatkowa warstwa ochrony

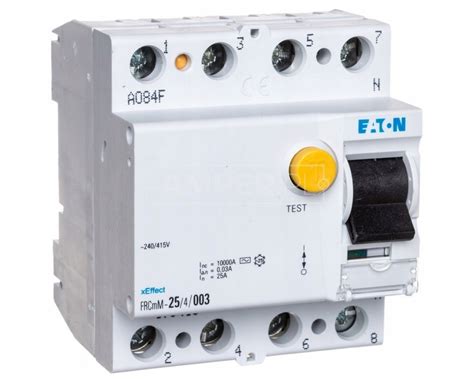

Wyłącznik różnicowoprądowy, znany również jako RCD (Residual Current Device), jest kluczowym elementem zabezpieczającym przed porażeniem prądem elektrycznym. Jego działanie polega na porównywaniu prądu płynącego w przewodzie fazowym z prądem powracającym przewodem neutralnym. Jeśli wykryje różnicę, czyli tzw. prąd upływu, natychmiast odcina zasilanie. Jest to szczególnie ważne w miejscach o podwyższonej wilgotności, takich jak łazienki, gdzie łatwiej o kontakt z wodą i obniżenie rezystancji ciała ludzkiego.

Jednakże, RCD nie jest panaceum i jego skuteczność zależy od prawidłowego podłączenia i stanu instalacji. W instalacjach typu TN-C, gdzie przewód neutralny jest jednocześnie ochronnym, podłączenie RCD może być problematyczne i, zgodnie z normami, niedopuszczalne bez odpowiednich modyfikacji. W przypadku awarii przewodu PEN, prąd może płynąć przez obudowę urządzenia do ziemi w sposób, który nie zostanie wykryty przez RCD, ponieważ prąd "wypływający" i "wracający" może być pozornie zgodny.

Ograniczenia RCD w instalacjach dwuprzewodowych

W układzie TN-C, przewód neutralny jest połączony z przewodem ochronnym. Jeśli nastąpi przebicie na obudowę urządzenia, a prąd popłynie przez tę obudowę do gniazdka, z punktu widzenia wyłącznika RCD wszystko może wyglądać w porządku. RCD nie wie, co dzieje się za gniazdkiem - po prostu porównuje prądy. W instalacji TN-C prąd wypływający z RCD może nie być zgodny z prądem do niego powracającym. W sytuacji, gdy użytkownik jednocześnie dotknie obudowy urządzenia i np. kaloryfera, może wystąpić wyrównanie potencjałów, a prąd może popłynąć inaczej niż zakładał projekt. Dodatkowo, podczas normalnej pracy urządzeń, niewielki prąd może "upływać" poprzez podłoże do elementów uziemionych, co przy kilku urządzeniach jednocześnie może wyzwolić RCD.

Warto zaznaczyć, że RCD nie chroni przed zwarciem ani przeciążeniem. Do tego celu służą wyłączniki nadprądowe. Dlatego w typowych rozdzielnicach domowych stosuje się kombinację wyłącznika nadprądowego i różnicowoprądowego dla każdego obwodu.

Wtyczka z uziemieniem w instalacji bez uziemienia - pułapka bezpieczeństwa

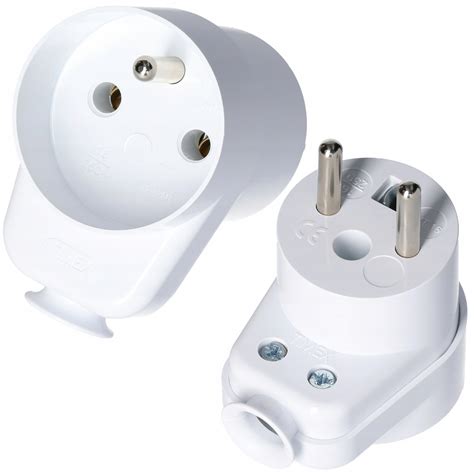

Podłączenie grzałki bojlera elektrycznego (1-fazowa, 1500W) do szybko założonej wtyczki, bez podłączenia uziemienia, jest skrajnie niebezpieczne. Nawet w przypadku stosunkowo młodej instalacji z różnicówką, brak przewodu ochronnego jest kluczowym zaniedbaniem. W starych instalacjach bez PE, gdzie jedynym "uziemieniem" była stalowa rura wodna, takie działanie mogło przez lata uchodzić płazem, jednak w nowoczesnych systemach z różnicówką jest to realne zagrożenie.

Użytkownik, który zainstalował wtyczkę bez uziemienia, a następnie, po zorientowaniu się w ryzyku, podłączył trzeci kabelek uziemiający, postąpił słusznie. Sprawdzenie omomierzem obwodu uziemienia od wtyczki do bojlera potwierdza jego ciągłość. Należy jednak pamiętać, że nawet w przypadku instalacji dwuprzewodowej (system TN-C, przewód PEN), podłączenie bojlera bez należytego uziemienia jest niebezpieczne. Urządzenia z wtyczką z uziemieniem muszą być podłączone do gniazdka z działającym bolcem ochronnym.

Rozwiązania dla instalacji dwuprzewodowej: kompromisy i ryzyko

Dyskusje na forach technicznych często dotyczą możliwości podłączenia bojlera elektrycznego w mieszkaniu z instalacją dwuprzewodową bez uziemienia (system TN-C). Użytkownicy zgłaszają dylematy związane z brakiem PE, a nawet z problemami pojawiającymi się podczas wymiany filtra wody, co doprowadziło do zjawiska porażenia prądem.

Jednym z proponowanych rozwiązań w sytuacji braku uziemienia jest zastosowanie gniazdka z "bolcem połączonym z N" (tzw. zerowanie). Polega to na połączeniu przewodu zerowego z bolcem w gnieździe. Jednak jest to rozwiązanie obarczone ryzykiem. W sytuacji, gdy upali się kabel zerowy lub zostanie przerwany, faza może przejść przez mostek na bolec uziemienia i prosto na obudowę bojlera, stwarzając niebezpieczeństwo porażenia. Choć grzałka bojlera o mocy 1500W stanowi pewien opór, który może ograniczyć prąd rażenia, nie jest to rozwiązanie w pełni bezpieczne, zwłaszcza dla osoby kąpiącej się w wannie.

Innym pomysłem jest zastosowanie stycznika sterowanego napięciem 230V. W przypadku zaniku napięcia (np. upalenia się zera), stycznik odcina zasilanie bojlera, co zwiększa bezpieczeństwo. Jest to lepsze niż samo zerowanie, ale nadal nie eliminuje wszystkich zagrożeń.

Proponowane jest również wykonanie nowego obwodu gniazdowego do zasilania bojlera, z zastosowaniem wyłącznika różnicowoprądowego. W takiej sytuacji obecność RCD nie ulega wątpliwości, co zwiększa bezpieczeństwo. Jednak nawet w tym przypadku kluczowe jest prawidłowe podłączenie gniazda i zapewnienie ciągłości przewodu ochronnego.

Bojler w łazience - szczególne środki ostrożności

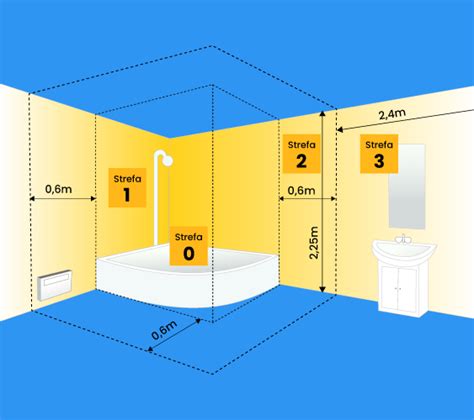

Instalacja bojlera w łazience wymaga szczególnej uwagi ze względu na podwyższone ryzyko związane z wilgocią. Łazienkę dzieli się na strefy, w których wymagane jest stosowanie odpowiedniego osprzętu elektrycznego. W strefach bliżej wody częściej dochodzi do drobnych upływów prądu, co może skutkować niechcianym zadziałaniem zabezpieczeń lub nieprzyjemnym "mrowieniem" na obudowie.

W łazienkach najczęściej stosuje się wyłączniki różnicowoprądowe typu A o czułości 30 mA. Typ A reaguje na prąd przemienny sinusoidalny oraz składową stałą lub pulsującą, co jest istotne w przypadku pracy nowoczesnych urządzeń. Czułość 30 mA jest progiem, który ma zadziałać szybko przy groźnym upływie do ziemi, a jednocześnie nie wyzwalać się od byle "szumu" instalacji.

Ryzyko związane z instalacją dwuprzewodową w budynkach wielorodzinnych

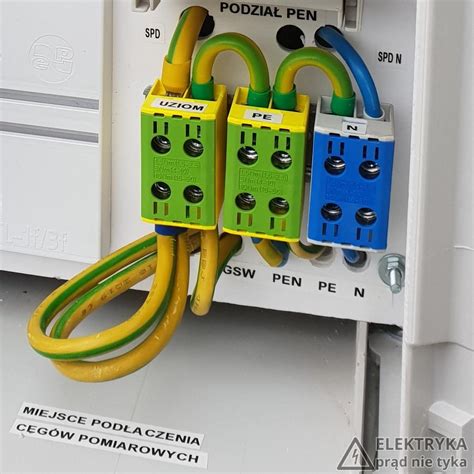

W budynkach wielorodzinnych podłączenie bojlera do instalacji dwuprzewodowej stanowi dodatkowe wyzwanie. W przypadku uszkodzenia przewodu PEN, cały pion instalacji wodnej w bloku może znaleźć się pod napięciem, co stwarza zagrożenie dla wszystkich mieszkańców. Z tego względu, kluczowe jest zapewnienie prawidłowego uziemienia punktu rozdziału przewodu PEN na PE i N. W starszych blokach może to być trudne i kosztowne, a rezystancja uziomu powinna być poniżej 5 Ω.

Zastosowanie zerowania w instalacji TN-C, bez odpowiedniego uziemienia i RCD, jest rozwiązaniem historycznym, obarczonym znacznym ryzykiem. Nowoczesne instalacje powinny być wykonane w systemie TN-S z rozdziałem przewodów PE i N oraz zabezpieczeniami różnicowoprądowymi.

Podsumowanie i rekomendacje

Podłączenie bojlera elektrycznego do instalacji dwuprzewodowej bez odpowiedniego uziemienia i zabezpieczeń jest wysoce ryzykowne. Chociaż istnieją pewne rozwiązania mające na celu zwiększenie bezpieczeństwa w takich warunkach, żadne z nich nie zapewnia pełnej ochrony porównywalnej z nowoczesnymi instalacjami trójprzewodowymi z wyłącznikami różnicowoprądowymi.

Najbezpieczniejszym rozwiązaniem jest modernizacja instalacji elektrycznej, polegająca na wykonaniu dedykowanego obwodu z przewodem ochronnym (PE) i podłączeniu go do bezpiecznika różnicowoprądowego. W przypadku braku możliwości natychmiastowej modernizacji, należy rozważyć zastosowanie stycznika sterowanego napięciem, który odetnie zasilanie bojlera w przypadku awarii przewodu zerowego. Niezbędne jest również regularne przeprowadzanie pomiarów impedancji pętli zwarciowej oraz testowanie działania wyłącznika różnicowoprądowego (jeśli jest zainstalowany).

Pamiętajmy, że bezpieczeństwo elektryczne to priorytet, a wszelkie prace instalacyjne powinny być wykonywane przez wykwalifikowanych elektryków, zgodnie z obowiązującymi normami. Ignorowanie zasad bezpieczeństwa, zwłaszcza w przypadku urządzeń grzewczych i wody, może prowadzić do tragicznych w skutkach wypadków.
