Współczesne domy i mieszkania to złożone systemy, w których instalacja elektryczna odgrywa kluczową rolę. Kluczem do bezpieczeństwa i niezawodności tej instalacji jest odpowiedni dobór przewodów elektrycznych, a wśród nich często pojawia się kwestia zastosowania przewodów o przekroju 1,5 mm². Czy ten popularny przekrój jest zawsze wystarczający i gdzie faktycznie znajduje swoje główne zastosowanie? Zrozumienie roli przewodów o przekroju 1,5 mm² wymaga spojrzenia na obowiązujące normy, praktyczne aspekty instalacyjne oraz różnice w obciążeniach poszczególnych obwodów.
Podstawowe Zasady Doboru Przewodów w Instalacjach Domowych
Podczas budowy domu lub generalnego remontu, jednym z kluczowych tematów jest instalacja elektryczna. Odpowiedni dobór kabli to podstawa bezpiecznego i sprawnie działającego systemu. Należy pamiętać, że dobór przekroju przewodów następuje już na etapie projektowania instalacji elektrycznej. Powinien to zrobić wykwalifikowany specjalista, któremu zleciliśmy położenie sieci w domu albo mieszkaniu. Prawidłowy dobór kabli to nie tylko kwestia bezpieczeństwa, ale też inwestycja w bezproblemowe użytkowanie instalacji przez długie lata. Dobór przewodów o odpowiednim przekroju jest podstawą wykonania prawidłowo działającej instalacji elektrycznej. To m.in. określenie przekroju przewodów.
W instalacjach elektrycznych domów i mieszkań montuje się najczęściej te o przekroju 1,5 mm² oraz 2,5 mm². O wyborze konkretnego typu decydują różne czynniki. Elektryk projektujący sieć powinien przy określeniu odpowiedniego przekroju zwrócić uwagę m.in. na planowane obciążenie, długość przewodu, sposób prowadzenia, rodzaj izolacji, warunki termiczne, zabezpieczenia nadprądowe i różnicowoprądowe oraz potencjalne narażenia mechaniczne.
Przyjęło się, że do gniazd sieciowych powinien być zastosowany przewód 2,5 mm kw. Według nowych przepisów do gniazd sieciowych należy stosować przewód 2,5 mm² a do oświetlenia 1,5 mm². Tak mówią obowiązujące przepisy w Polsce (już od kilku ładnych lat). Wniosek: do oświetlenia 1,5mm² Cu lub więcej, do gniazd wtyczkowych 2,5mm² lub więcej.
Przewód 1,5 mm²: Król Obwodów Oświetleniowych
Przewód o przekroju 1,5 mm² jest powszechnie stosowany do obwodów oświetleniowych. Jest to niezbędne minimum, które umożliwia bezpieczne podłączenie urządzeń o mniejszym poborze mocy, takich jak lampy. Przekrój 1,5 mm² jest wystarczający dla większości opraw oświetleniowych - zarówno sufitowych, kinkietów, jak i punktowych reflektorów LED. W przypadku oświetlenia stosowanego w pomieszczeniach mieszkalnych przekrój 1,5 mm² jest optymalny.

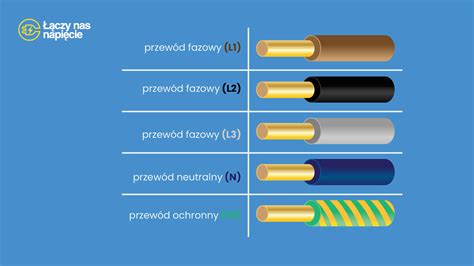

Do oświetlenia w domu standardowo stosuje się przewód YDY 3×1,5 mm². Taki kabel zawiera trzy żyły: fazową, neutralną oraz ochronną (uziemienie). Przewód fazowy, zwykle oznaczony kolorem brązowym lub czarnym, służy do przewodzenia prądu zasilającego lampy i inne urządzenia oświetleniowe. Przewód neutralny, zwykle koloru niebieskiego, zamyka obwód i umożliwia przepływ prądu, natomiast przewód ochronny, oznaczany kolorem zielono-żółtym, pełni funkcję uziemienia, co jest szczególnie istotne dla bezpieczeństwa instalacji.
Często do połączeń równoległych w przypadku opraw punktowych stosujemy przewód OMY 2x1,5 mm², który dzięki swojej linkowej budowie cechuje się dużą elastycznością i łatwością układania w suficie podwieszanym. Przewody sztywne płaskie typu YDYp są najczęściej stosowane w instalacjach podtynkowych. Ich kształt ułatwia układanie ich pod tynkiem lub w wyfrezowanych rowkach. Do instalacji oświetleniowych stosuje się różne rodzaje przewodów, a ich wybór zależy od konkretnego zastosowania, rodzaju instalacji oraz obciążenia.
Kiedy Przewód 1,5 mm² Może Być Niewystarczający?
Choć przewód 1,5 mm² jest standardem dla oświetlenia, jego zastosowanie w obwodach gniazd wtyczkowych jest ograniczone i często niewystarczające. Gniazdka, do których podłączamy różnego rodzaju urządzenia, mogą zużywać jednolite wartości prądu, często znacznie wyższe niż te potrzebne do zasilania lamp. Argumenty typu „stosuję przewody 1,5mm² bo z przewodami 2,5mm² jest trudno umocować gniazdko w ścianie” albo „czajnik ma kabelek do gniazdka 3x1,5mm²” są zwyczajnie śmieszne i świadczą o ignorancji piszących, ale wiemy, że ludzie różnie podchodzą do przepisów, projektów itp.
Przewód o przekroju 1,5 mm² może być stosowany do gniazdek elektrycznych pod warunkiem, że obciążenie nie przekracza około 10 A, a długość przewodu od bezpiecznika do gniazda nie jest zbyt duża (np. do 30 m). Jednakże, w praktyce wyłącznik nadmiarowo-prądowy zadziała najwcześniej, gdy będzie płynął prąd o natężeniu ok. 18-20A i to przez kilkanaście/kilkadziesiąt minut. Po drugie, w większości przypadków nie jesteś w stanie przewidzieć, jakie urządzenia będą podpięte do danych gniazdek w przyszłości. Może się zdarzyć, że w jednym z obwodów gniazd zaczniesz działać na granicy. Będzie płynął prąd na poziomie 16-18A. Przewód to wytrzyma. Za pierwszym, drugim, dwudziestym razem. W końcu od temperatury izolacja przewodu zacznie powoli tracić swoje właściwości, może ulec całkowitemu stopieniu co może doprowadzić do zwarcia, albo sam drut może ulec przepaleniu. Asekuracyjnie dobrze jest zatem zdecydować się na szersze przewody, by uniknąć w przyszłości niepotrzebnych awarii.
Najczęściej popełnianym błędem jest montaż zbyt cienkich przewodów. Standardowo elektrycy podczas montażu instalacji decydują się na przewody o przekroju nie mniejszym niż 1,5 mm². Taki typ okablowania jest w wielu przypadkach zupełnie wystarczający. Oczywiście może się okazać, że przekrój ten okaże się niewydajny. Nic nie stoi na przeszkodzie, by w przypadku obwodu oświetleniowego zastosować przewody 2,5 mm². Mamy wówczas pewność, że sieć nie będzie narażona na obciążenia i spięcia. W przypadku gniazdek również panuje zasada, by nie instalować przewodów o przekroju mniejszym niż 1,5 mm². Bezpieczniej jednak jest zamontować żyły o przekroju 2,5 mm². Do tzw. kontaktów podłączane są bowiem różnego rodzaju urządzenia, które mogą zużywać jednolite wartości prądu.
Normy i Zalecenia dla Obwodów Gniazd Wtykowych
Zgodnie z obowiązującymi przepisami i normami w Polsce, do gniazdek wtyczkowych zaleca się stosowanie przewodów o przekroju 2,5 mm², co zapewnia odpowiednią wytrzymałość mechaniczną, niską impedancję pętli zwarciowej oraz bezpieczeństwo użytkowania. Standardem dla domowych gniazdek jest zastosowanie przewodów elektrycznych o średnicy 2,5 mm. Pozwalają one na przepływ prądu niezbędnego do zasilania większości domowych urządzeń elektrycznych bez przeciążania sieci.

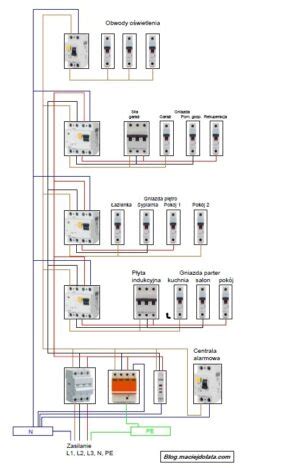

Każde pomieszczenie (lub grupa gniazd) warto podłączyć do osobnego obwodu z bezpiecznikiem 16 A. Standardowe gniazdka - tutaj zgodnie z normą stosujemy przewody o przekroju 2,5 mm² i zabezpieczamy je standardowo wyłącznikiem nadprądowym o charakterystyce B16. Tutaj dużo częściej niż w przypadku obwodów oświetleniowych zdarza się elektroinstalatorom przyoszczędzić i położyć przewody 1,5 mm². Pół biedy, gdy masz tego świadomość, bo np. elektryk wykonujący instalację górnolotnie stwierdził „Panie, ja tak robię instalacje od 30 lat i jeszcze nikt się nie skarżył!”. W takich przypadkach masz szansę się obronić i powiedzieć „Halt!”.
W przypadku obwodów oświetleniowych stosujemy przewody o przekroju 1,5 mm² i zabezpieczamy je najczęściej wyłącznikiem nadmiarowo-prądowym o charakterystyce B10. Maksymalny prąd płynący w przewodach o przekroju 1,5 mm², oscyluje w okolicach 16A w zależności od sposobu ułożenia przewodu. Przykładowo dla obwodu jednofazowego (czyli takiego jak w gniazdach) i najczęściej stosowanego układania przewodów czyli w ścianie (pod tynkiem), wartość ta wynosi 15.5A. Teoretycznie wystarczy?
Przekrój Przewodu
Urządzenia o Dużym Poborze Mocy
Szczególną uwagę należy zwrócić na urządzenia o dużym poborze mocy. Stosowanie przewodu 2,5 mm² jest szczególnie zalecane dla urządzeń o dużym poborze mocy, takich jak pralki, kuchenki, zmywarki czy termy. Przyjęte jest, że do gniazd powinien być zastosowany przewód 2,5 mm kw.
Przykładowo czajnik to moce w granicach 1000-1500 lub 2000 W. Bezpiecznik 16A zabezpiecza nam obwód do 3680W mocy. 20A - do 4,6kW. Lecz dla życia ludzkiego ważniejsze jest zabezpieczenie przeciwporażeniowe. Dlatego warto rozważyć wymianę bezpieczników czy zwykłych wyłączników nadmiarowych na różnicowo-prądowe.
Płyta indukcyjna to jedno z najbardziej energochłonnych urządzeń w kuchni. W instrukcji obsługi producent zawsze określa, jakiego rodzaju przewód oraz zabezpieczenie należy zastosować do jej prawidłowego zasilenia. W większości przypadków piekarnik podłączamy do zwykłego gniazda 230 V, ale z uwagi na moc urządzenia (zazwyczaj 2-3,5 kW), warto użyć przewodu YDY 3×2,5 mm². Dobrą praktyką jest wyprowadzenie oddzielnego obwodu dla piekarnika z osobnym zabezpieczeniem - np. na 16A lub 20A. Podgrzewacze wody, zwłaszcza przepływowe, mogą pobierać ogromne ilości prądu - nawet do 24 kW. Tego typu urządzenia zawsze wymagają oddzielnego obwodu z bezpiecznikiem 25-32 A oraz dedykowanego wyłącznika różnicowoprądowego.
W pokoju gdzie nieprzewidziane duże pobory typu TV, sprzęt grający, 1.5mm ale doprowadzenie z rozdzielni do tych paru gniazdek już 2.5mm.
Czynniki Dodatkowe Wpływające na Dobór Przekroju
Przy właściwym doborze przekroju przewodu należy brać pod uwagę nie tylko moc obciążenia, ale również m.in. długość przewodu, sposób prowadzenia przewodu, ilość żył w przewodzie/kablu, ilość kabli prowadzonych razem, rodzaj izolacji przewodu (ze względu na warunki termiczne), warunki działania zabezpieczeń, narażenia mechaniczne na jakie kable mogą być wystawione, itd. Wszystko po to, aby instalacja nie tylko dostarczała energię do odbiorników, ale przede wszystkim, aby była BEZPIECZNA dla użytkownika.
Obciążalność dzisiejszych przewodów instalacyjnych jest o wiele większa, niż to dawniej bywało. Wynika to przede wszystkim z zastosowania lepszej jakości izolacji, która trudniej się topi i pali. Warto więc tam, gdzie tylko można, zastosować przewód grubszy - szczególnie do odbiorników siłowych.
Różnice cenowe pomiędzy przewodami 1,5 a 2,5 mm² są rzędu kilkunastu złotych przy rolce 100 metrowej. Przykładowo w sklepach budowlanych szpulę 100 m przewodu 1,5 mm² kupisz za około 140 zł, podczas gdy za 100 m przewodu 2,5 mm² zapłacisz około 200 zł. Jest to niewielka różnica w porównaniu do potencjalnych kosztów naprawy czy zagrożenia pożarowego.
Problemy z instalacją elektryczną częściej wynikają z niewłaściwego montażu, złych styków lub poluzowań niż z niewłaściwego przekroju przewodu. Przy odbiorze instalacji przez elektrownię mogą pojawić się problemy, jeśli nie zostaną spełnione normy dotyczące przekroju przewodów i zabezpieczeń.
Rodzaje Przewodów i Ich Oznaczenia
W domowej instalacji elektrycznej często spotkasz się z dwoma podstawowymi typami przewodów: płaskimi (np. YDYp) oraz okrągłymi (np. YDY, OMY). Przewód płaski (np. YDYp) jest najczęściej stosowany wewnątrz budynków, w instalacjach podtynkowych lub prowadzonych w bruzdzie. Przewód okrągły (np. YDY) jest bardziej elastyczny i wytrzymały mechanicznie. Często stosuje się je w puszkach rozdzielczych, szafach elektrycznych, podtynkowo w rurkach karbowanych lub na zewnątrz.
Zainteresowanie budzą również oznaczenia przewodów. Znajomość podstawowych oznaczeń ułatwia dobór przewodów do określonych potrzeb instalacji, co jest istotne przy planowaniu oświetlenia w różnych typach pomieszczeń.
- LGY: przewód jednożyłowy giętki w izolacji PVC. W kolorze żółto-zielonym stosuje się do wykonania połączeń uziemiających PE. W kolorze niebieskim stosuje się do wykonywania połączeń przewodów neutralnych N. W kolorze brązowym lub czarnym stosuje się do wykonywania połączeń fazowych L.
- DY: przewód jednodrutowy sztywny w izolacji PVC. Podobnie jak LGY, stosowany do połączeń PE, N, L w zależności od koloru izolacji.
- YDY: kable jedno lub wielożyłowe, z żyłą jednodrutową w izolacji PVC. Przeznaczone do układania w ziemi lub do wykonywania instalacji zewnętrznych.
- YDYp: przewody płaskie, najczęściej stosowane w instalacjach podtynkowych.
W przypadku żył jednodrutowych jest to stosunkowo łatwe do udowodnienia chociażby poprzez dokładny pomiar średnicy i właściwe obliczenia. W przewodach i kablach zasilających np. YKY, YDY podawany jest przekrój poprzeczny żyły w mm². Zauważyłem, że przewody YDYp 3×1,5 mm² faktycznie mają średnicę żyły 1,0 mm², zaskoczyło mnie to, bo zawsze starałem się kupować przewody od renomowanych producentów. Zmierzyłem kilka innych żył i okazało się, że praktycznie w każdym przekroju są duże rozbieżności. Na jakiej podstawie mogę to reklamować?
Podsumowanie Praktycznego Zastosowania
Podsumowując, jeśli ma to być jedynie gniazdko np. do lampki, do ładowania golarki w łazience, czy nawet do komputera, to śmiało można zastosować grubość 1,5 mm². Generalnie w nowobudowanych instalacjach do oświetlenia stosuje się przewód 3x1,5 mm², a do gniazdek 3x2,5 mm².
Przewód o przekroju 1,5 mm² jest idealnym rozwiązaniem dla obwodów oświetleniowych, zapewniającym bezpieczne i efektywne działanie instalacji. W przypadku obwodów gniazd wtykowych, a zwłaszcza urządzeń o większym poborze mocy, normy i zalecenia jednoznacznie wskazują na stosowanie przewodów o przekroju 2,5 mm² lub większym, co gwarantuje bezpieczeństwo, niezawodność i długowieczność instalacji. Wybór odpowiedniego przekroju przewodu to fundament bezpiecznej i funkcjonalnej elektryki w każdym domu.
