Kran z zaworem mieszającym: Klucz do optymalizacji temperatury w instalacjach grzewczych

Współczesne systemy grzewcze, zwłaszcza te wykorzystujące ogrzewanie podłogowe, wymagają precyzyjnej kontroli temperatury. Tradycyjne kotły, często generujące wodę o wysokiej temperaturze, muszą zostać zintegrowane z instalacjami potrzebującymi znacznie niższych parametrów. W tym miejscu kluczową rolę odgrywa kran z zaworem mieszającym, urządzenie pozornie proste, a zarazem niezbędne do zapewnienia komfortu cieplnego, efektywności energetycznej i ochrony instalacji.

Zrozumienie potrzeby: Dlaczego zawór mieszający jest kluczowy?

Wiele nowoczesnych systemów grzewczych, takich jak ogrzewanie podłogowe, działa optymalnie przy temperaturach wody wynoszących około 30°C. Z kolei tradycyjne kotły, zwłaszcza te na paliwo stałe, często produkują wodę o temperaturze sięgającej 60°C, a nawet wyższej. Bezpośrednie podłączenie gorącej wody z kotła do systemu podłogowego prowadziłoby do przegrzania, uszkodzenia materiałów wykończeniowych (np. parkietu) i nieefektywnej pracy całego systemu. Tu właśnie pojawia się zawór mieszający.

Zasada działania zaworu mieszającego jest analogiczna do tej, którą stosujemy na co dzień przy kranie umywalkowym - mieszamy wodę gorącą z zimną, aby uzyskać pożądaną temperaturę. Zawór mieszający robi to automatycznie, integrując gorącą wodę zasilającą z chłodniejszą wodą powracającą z instalacji. W ten sposób uzyskuje się stabilną i bezpieczną temperaturę na wyjściu, idealnie dopasowaną do potrzeb systemu grzewczego.

Budowa i rodzaje zaworów mieszających

Zawory mieszające, w zależności od sposobu działania i przeznaczenia, można podzielić na kilka głównych typów. Najczęściej spotykane są zawory termostatyczne (ATM) oraz zawory obrotowe (ARV), sterowane siłownikiem.

Zawór termostatyczny (ATM)

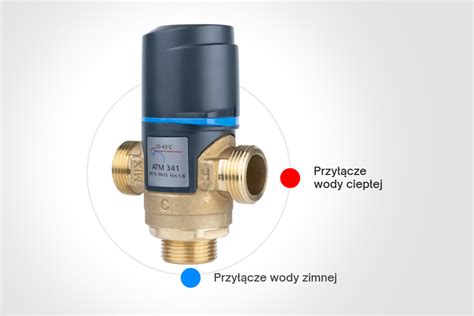

Zawory termostatyczne, takie jak modele Afriso ATM, wyposażone są w element termoczuły, zazwyczaj wypełniony woskiem. Ten element samoczynnie reaguje na zmiany temperatury, regulując przepływ wody w celu utrzymania zadanego poziomu. Nie wymagają one zasilania elektrycznego, co czyni je idealnym rozwiązaniem dla mniejszych instalacji, takich jak systemy ciepłej wody użytkowej (C.W.U.) czy niewielkie pętle ogrzewania podłogowego. Funkcja "bez oparzeń", często dostępna w tych zaworach, dodatkowo zwiększa bezpieczeństwo, odcinając dopływ gorącej wody w przypadku braku zimnej wody.

Zawór obrotowy (ARV)

Zawory obrotowe, na przykład modele Afriso ARV, stanowią bardziej zaawansowane rozwiązanie. Ich działanie opiera się na mechanizmie obrotowym, który wymaga zewnętrznego sterowania. Zazwyczaj jest to siłownik elektryczny, który otrzymuje sygnały z regulatora pogodowego lub innego systemu sterowania. Pozwala to na płynną regulację temperatury w zależności od warunków zewnętrznych, co jest kluczowe dla dużych instalacji ogrzewania podłogowego oraz systemów z automatyką pogodową. Nowoczesne rozwiązania, takie jak system ProClick, ułatwiają montaż siłownika, często bez potrzeby używania dodatkowych narzędzi.

Zawory strefowe (przełączające)

Oprócz zaworów mieszających, istnieją również zawory przełączające (strefowe), które realizują odmienną funkcję. Zamiast mieszać wodę, rozdzielają ją na dwa niezależne obiegi. Przykładem może być sytuacja, gdy woda z pompy ciepła ma być kierowana albo do systemu ogrzewania centralnego (CO), albo do podgrzewania wody w bojlerze (CWU). W takich zastosowaniach stosuje się zawory strefowe, a nie mieszające.

Kluczowe parametry i dobór zaworu

Dobór odpowiedniego zaworu mieszającego jest kluczowy dla prawidłowego funkcjonowania instalacji. Jednym z najważniejszych parametrów jest Kvs, który określa przepustowość zaworu, czyli maksymalną ilość wody (w m³/h), jaka może przez niego przepłynąć przy pełnym otwarciu.

• Zbyt niski Kvs: Może spowodować, że pompa nie będzie w stanie przepchnąć wystarczającej ilości wody, co skutkować będzie niedogrzaniem pomieszczeń lub instalacji.
• Zbyt wysoki Kvs: Z kolei zbyt duża przepustowość może prowadzić do braku precyzji regulacji. Nawet niewielki ruch zaworu może powodować znaczące zmiany temperatury, utrudniając jej stabilizację.

Generalnie, dla domów jednorodzinnych z ogrzewaniem podłogowym, zaleca się zawory o Kvs w zakresie 4-6. Dla instalacji C.W.U. wystarczające są zazwyczaj zawory o Kvs 1.6-2.5.

Lokalizacja montażu i integracja z systemem

Prawidłowy montaż zaworu mieszającego jest równie ważny, co jego właściwy dobór. Zawór 3-drogowy powinien być umieszczony na zasilaniu obiegu grzewczego, zazwyczaj za sprzęgłem hydraulicznym lub buforem ciepła, a przed pompą obiegową. Ważne jest, aby pompa "zasysała" wodę zmieszaną z zaworu.

Należy również pamiętać, że zawór mieszający 3-drogowy chroni powrót kotła jedynie w ograniczonym stopniu. Do tego celu lepiej nadają się zawory 4-drogowe lub dedykowane zawory temperaturowe typu ATV.

Praktyczne zastosowania i przykłady produktów

Na rynku dostępnych jest wiele modeli zaworów mieszających, różniących się parametrami i przeznaczeniem.

• Termostatyczny zawór mieszający ATM 363, G1", 35-60°C, Kvs 1,6 (AFRISO 1236310): Idealny do ochrony przed poparzeniem przy C.W.U. lub do małych instalacji podłogowych. Prosty w obsłudze, z pokrętłem do ustawiania temperatury.
• Zawór mieszający obrotowy 3-drogowy ARV 384 Vario ProClick DN25 Rp1" Kvs 4,5 - 12 (Afriso 1338420): Nowoczesne rozwiązanie z regulowanym Kvs i systemem ProClick do łatwego montażu siłownika. Sprawdza się w większych instalacjach.
• Zawór mieszający 3-drogowy EMIX 1 1/4" Goshe 0360.332: Solidny, mosiężny zawór o większej średnicy, przeznaczony do instalacji o większych przepływach, np. w domach wielorodzinnych.
• Zawór mieszający 3-drogowy MIX M3-50 2" Womix 601009: Gigantyczny zawór o średnicy 2 cale, przeznaczony do zastosowań przemysłowych lub bardzo dużych kotłowni, wymagający silnego siłownika.

Podsumowanie eksperta

Zawór mieszający 3-drogowy to nieodzowny element każdej nowoczesnej instalacji grzewczej wyposażonej w ogrzewanie podłogowe. Jego brak prowadzi do nieefektywnej pracy kotła, ryzyka przegrzania instalacji, a nawet uszkodzenia materiałów wykończeniowych. Dla systemów C.W.U. zaleca się wybór zaworu termostatycznego ATM, natomiast dla systemów grzewczych, szczególnie tych z automatyką pogodową, optymalnym rozwiązaniem będzie zawór obrotowy ARV ze sterowaniem siłownikiem. Prawidłowy dobór i montaż zaworu to inwestycja w komfort, bezpieczeństwo i długowieczność systemu grzewczego.
