Przewody Wentylacyjne Fi 75: Klucz do Efektywnej Rekuperacji i Komfortu Termicznego

Wprowadzenie do Systemów Wentylacji Mechanicznej z Odzyskiem Ciepła

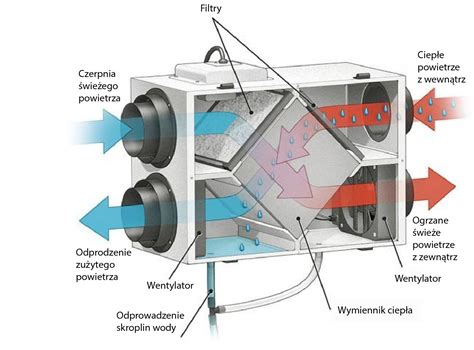

Współczesne budownictwo kładzie ogromny nacisk na energooszczędność i komfort mieszkańców. Jednym z kluczowych elementów zapewniających te wartości jest mechaniczna wentylacja z odzyskiem ciepła, powszechnie znana jako rekuperacja. Czym właściwie jest rekuperacja? Najprościej mówiąc, rekuperacja to system mechanicznej wentylacji, której sercem jest urządzenie, centrala wentylacyjna (rekuperator), polegający na wymianie brudnego, nieświeżego powietrza na czyste - zdrowe, odzyskując przy okazji zgromadzoną energię cieplną przy pomocy wymiennika ciepła. System ten powinien pracować w sposób ciągły, również podczas nieobecności domowników, zapewniając optymalną wymianę powietrza, pozbywając się zanieczyszczeń i wilgoci.

Rekuperator wyciąga powietrze w dwóch kierunkach jednocześnie. Pierwszym strumieniem dostarczamy świeże powietrze, dodatkowo oczyszczone z zanieczyszczeń i alergenów poprzez system filtrów znajdujących się w centrali wentylacyjnej. Jest to znaczna przewaga nad tradycyjnym otwieraniem okien, ponieważ nie naraża domowników na „zapachy z zewnątrz” oraz na insekty (muchy, komary). Drugi strumień to powietrze zużyte, czyli: brudne, nieświeże i wilgotne, które jest wyciągane z wnętrza pomieszczeń i wyrzucane na zewnątrz. Oba strumienie spotykają się ze sobą w rekuperatorze, ale nie mieszają się ze sobą. Co więcej, pierwszy strumień korzysta z tego drugiego, pobierając z niego ciepło.

Kluczową rolę w efektywnym działaniu systemu rekuperacji odgrywa dystrybucja powietrza. Odpowiednio dobrane i zamontowane przewody wentylacyjne są fundamentem, na którym opiera się cała instalacja. W tym kontekście, przewody o średnicy 75 mm (fi 75) zdobyły znaczącą popularność, stając się standardem w wielu nowoczesnych systemach wentylacyjnych. Ich wszechstronność, parametry techniczne oraz łatwość integracji z innymi komponentami systemu sprawiają, że są one często wybieranym rozwiązaniem.

Charakterystyka i Zastosowanie Przewodów Wentylacyjnych Fi 75

Przewody wentylacyjne o średnicy 75 mm, ze względu na swoje wymiary i właściwości, znajdują szerokie zastosowanie w dystrybucji powietrza w systemach wentylacji mechanicznej, w tym w instalacjach rekuperacyjnych. Są one projektowane tak, aby zapewnić optymalny przepływ powietrza przy zachowaniu akceptowalnych strat ciśnienia.

Materiały i Konstrukcja

Nowoczesne przewody wentylacyjne fi 75 są zazwyczaj wykonane z wysokoudarowego polietylenu o dużej elastyczności i wytrzymałości. Materiały takie jak polietylen HDPE (High-Density Polyethylene) charakteryzują się doskonałą odpornością na zgniatanie, co jest niezwykle istotne podczas prac budowlanych, gdy przewody mogą być prowadzone w stropach lub wylewkach betonowych. Ponadto, polietylen nie ulega korozji ani degradacji, co zapewnia długą żywotność instalacji.

Przykładowo, przewody UNITFLEX 75 są wykonane z wysokoudarowego polietylenu, cechując się dużą elastycznością i wytrzymałością. Wewnętrzna powierzchnia tych przewodów jest gładka, co zapewnia niskie straty ciśnienia w instalacji i ułatwia przepływ powietrza.

Innym przykładem jest system FlexiVent, który wykorzystuje karbowane kanały wentylacyjne o średnicy 75 mm, wykonane z wytrzymałego tworzywa sztucznego, odpornego na uszkodzenia mechaniczne. Ich konstrukcja, często z wewnętrzną warstwą polietylenu modyfikowanego z dodatkiem jonów srebra, jak w przypadku kanału HAVA SILVER FLEX 75, oferuje dodatkowe korzyści. Warstwa jonów srebra, naniesiona metodą nanotechnologii, skutecznie zapobiega rozwojowi bakterii i mikroorganizmów, nadając przewodowi właściwości antybakteryjne i antystatyczne. Taka powłoka utrzymuje czystość systemu podczas całego cyklu eksploatacji, co jest nieocenione z punktu widzenia higieny powietrza.

Specyfikacja techniczna takich przewodów często obejmuje:

• Średnica zewnętrzna: ø 75 mm
• Średnica wewnętrzna: zazwyczaj około ø 61 mm (różnice wynikają z grubości ścianki i rodzaju materiału)
• Długość rolki: popularne są rolki o długości 50 mb (metrów bieżących) lub 25 mb.

Konstrukcja przewodów zapewnia wytrzymałość mechaniczną na ściskanie powyżej 500N, co potwierdza ich solidność i odporność na typowe obciążenia instalacyjne.

Zastosowania Praktyczne

Przewody fi 75 są idealne do dystrybucji powietrza w domach jednorodzinnych i mieszkaniach, szczególnie w systemach wentylacji mechanicznej z odzyskiem ciepła (rekuperacja). Ich niewielka średnica i duża elastyczność pozwalają na łatwe ukrycie ich w przestrzeniach budowlanych:

• W stropach: Mogą być zalewane betonem w stropach bez ryzyka uszkodzenia, pod warunkiem zastosowania odpowiednich materiałów i technologii montażu.
• W wylewkach: Podobnie, przewody te można bezpiecznie prowadzić w warstwach podłogowych.
• W sufitach podwieszanych i boazerii: Ich kompaktowe wymiary ułatwiają integrację z konstrukcjami wykończeniowymi, co pozwala na estetyczne ukrycie instalacji.

Systemy takie jak UNITFLEX czy FlexiVent oferują kompleksowe rozwiązania, składające się nie tylko z samych przewodów, ale również z kompletnego zestawu akcesoriów niezbędnych do wykonania instalacji. Należą do nich skrzynki rozprężne, rozdzielacze, przepustnice, anemostaty, kratki, czerpnie/wyrzutnie, zaślepki, złączki oraz uszczelki. System dystrybucji powietrza FlexiVent, na przykład, oferuje szeroki wybór rozdzielaczy (aż 22 typy) i skrzynek rozprężnych (4 typy), co pozwala na dopasowanie systemu do specyfiki każdego budynku. Możliwość samodzielnej modyfikacji elementów sprawia, że jest to jeden z najbardziej rozbudowanych systemów o średnicy Ø75 mm dostępnych na rynku.

Łączenie przewodów z pozostałymi elementami instalacji odbywa się zazwyczaj na wcisk, a wysoka szczelność systemu gwarantowana jest przez zastosowanie specjalnych uszczelek w miejscach połączeń. Niektóre systemy, jak FlexiVent, umożliwiają montaż bez potrzeby użycia dodatkowych narzędzi, dzięki dedykowanym systemom połączeń typu „klik", co znacząco przyspiesza prace instalacyjne.

Znaczenie Izolacji Termicznej Kanałów Wentylacyjnych Fi 75

W systemach wentylacji mechanicznej z odzyskiem ciepła, odpowiednie izolowanie kanałów powietrznych ma naprawdę spore znaczenie dla efektywności energetycznej. Czy izolacja kanałów fi 75 jest konieczna? Odpowiedź brzmi: tak. Przemyślane zastosowanie odpowiednich materiałów izolacyjnych w istotny sposób wpływa na funkcjonalność systemu i koszty eksploatacji.

Dlaczego Izolacja Jest Kluczowa?

Izolacja kanałów wentylacyjnych fi 75 pozwala na wyraźne zmniejszenie strat ciepła w trakcie transportu powietrza. W systemach rekuperacji, gdzie kluczowym elementem jest odzysk energii cieplnej, wszystkie straty ciepła na trasie między rekuperatorem a pomieszczeniami znacząco obniżają ogólną wydajność całego systemu.

Co warto podkreślić, izolacja termiczna eliminuje problem kondensacji pary wodnej na powierzchni kanałów. Jest to szczególnie istotne w przypadku instalacji prowadzonych w chłodnych strefach budynku, do których zaliczamy chociażby piwnice czy poddasza. Uniknięcie kondensacji przekłada się na skuteczną ochronę konstrukcji budynku przed wilgocią i potencjalnym rozwojem niepożądanej pleśni.

Rodzaje Materiałów Izolacyjnych

Do izolacji kanałów wentylacyjnych fi 75 zaleca się stosowanie jakościowych otulin kauczukowych o odpowiedniej grubości. Popularne są otuliny o grubości 13 mm i średnicy dostosowanej do przewodów, na przykład modele 13x76, które cechują się relatywnie sporą uniwersalnością. Kauczuk syntetyczny charakteryzuje się doskonałymi właściwościami izolacyjnymi, a jego elastyczność ułatwia montaż, nawet w szczególnie trudno dostępnych miejscach. Otuliny tego typu bardzo efektywnie zapobiegają stratom ciepła oraz minimalizują ryzyko kondensacji.

Alternatywnym rozwiązaniem dla wymagających klientów może być zastosowanie specjalnej wełny izolacyjnej, która również posiada bardzo dobre parametry izolacyjne, przez co nie sposób jej nie docenić. Wełna mineralna czy szklana, odpowiednio zabezpieczona przed wilgocią, zapewnia długotrwałą ochronę termiczną oraz akustyczną, co jeszcze bardziej podnosi komfort użytkowania instalacji.

Korzyści z Prawidłowej Izolacji

Izolacja kanałów wentylacyjnych przekłada się bezpośrednio na znacznie lepszy odzysk ciepła w rekuperatorze. Dzięki temu system wentylacyjny działa bardziej efektywnie, niwelując tym samym zapotrzebowanie na dodatkowe dogrzewanie powietrza. Efektem są o wiele niższe rachunki za ogrzewanie, co w dłuższej perspektywie pozwala na spore oszczędności.

Warto zauważyć, że poprawna izolacja kanałów wpływa również na zwiększenie żywotności całej instalacji wentylacyjnej. Eliminacja kondensacji oraz utrzymanie stałej temperatury transportowanego powietrza redukują ryzyko niepożądanych uszkodzeń elementów systemu. Oznacza to znacznie mniejszą potrzebę serwisowania i napraw.

Aby izolacja kanałów fi 75 przebiegła pomyślnie, niezbędne jest jednak zastosowanie odpowiedniego materiału i staranność wykonania. Przemyślana izolacja to inwestycja, która zwraca się wielokrotnie poprzez zwiększoną efektywność energetyczną i komfort cieplny w budynku.

Konserwacja i Logistyka Systemów z Przewodami Fi 75

Aby system wentylacyjny działał sprawnie przez długie lata, kluczowa jest nie tylko prawidłowa instalacja, ale również regularna konserwacja.

Konserwacja Przewodów Wentylacyjnych

Konserwacja przewodów wentylacyjnych polega na regularnym czyszczeniu ich wnętrza. Proces ten obejmuje używanie specjalnie przygotowanej szczotki oraz odkurzacza z nasadą dopasowaną do średnicy rury. Zaleca się również skorzystanie z usług specjalistycznych firm zajmujących się oczyszczaniem kanałów wentylacyjnych. Regularna konserwacja oraz troska o przewody wentylacyjne przekładają się na dłuższe utrzymanie wysokiej jakości powietrza we wszystkich pomieszczeniach budynku. Dodatkowo, utrzymanie regularności w konserwacji gwarantuje efektywną pracę całego systemu rekuperacji.

Aspekty Logistyczne

Ze względu na duży gabaryt produktów, takich jak rolki przewodów elastycznych o długości 50 metrów, kanały te często wysyłane są przesyłką paletową. Taka forma transportu zazwyczaj nie jest objęta standardową, darmową dostawą, a czas jej realizacji może być dłuższy niż w przypadku standardowych paczek. Dlatego planując zakup, warto uwzględnić te czynniki logistyczne.

Rozpiętość Oferty Systemowej

Kompleksowe systemy dystrybucji powietrza, takie jak UNITFLEX, składają się z wielu elementów: przewodów wentylacyjnych, kształtek, skrzynek rozprężnych, rozdzielaczy i innych materiałów niezbędnych do prawidłowego wykonania instalacji rekuperacyjnej. Dostępne są różnorodne konfiguracje pozwalające na wybór między instalacją w całości wykonaną z tworzywa sztucznego, z elementów ocynkowanych, czy też z systemu mieszanego. Dostępność szerokiej gamy akcesoriów montażowych zapewnia możliwość dopasowania systemu do indywidualnych potrzeb i specyfiki budynku.

Podsumowanie Parametrów i Zalety Systemów Fi 75

Przewody wentylacyjne fi 75, takie jak UNITFLEX 75 czy HAVA SILVER FLEX 75, stanowią fundament nowoczesnych systemów wentylacji mechanicznej z odzyskiem ciepła. Ich parametry techniczne, takie jak średnica zewnętrzna ø 75 mm i wewnętrzna ø 61 mm, w połączeniu z materiałami takimi jak polietylen HDPE, zapewniają wysoką wytrzymałość mechaniczną, elastyczność i odporność na korozję.

Główne zalety stosowania przewodów fi 75 w systemach rekuperacji obejmują:

• Efektywność Energetyczna: Minimalizacja strat ciepła dzięki możliwości izolacji i gładkiej powierzchni wewnętrznej redukującej opory przepływu.
• Higiena Powietrza: Opcjonalne powłoki antybakteryjne z jonami srebra zapobiegają rozwojowi drobnoustrojów.
• Wszechstronność Montażu: Możliwość ukrycia w stropach, wylewkach, sufitach podwieszanych dzięki elastyczności i niewielkim wymiarom.
• Trwałość i Niezawodność: Odporność na uszkodzenia mechaniczne, wilgoć i korozję zapewnia długą żywotność instalacji.
• Komfort Użytkowania: Cicha praca, eliminacja przeciągów i zapewnienie stałego dopływu świeżego, przefiltrowanego powietrza.
• Szybkość i Prostota Instalacji: Dedykowane systemy połączeń ułatwiają i przyspieszają montaż.

Zastosowanie przewodów fi 75 w połączeniu z wysokiej jakości rekuperatorem i odpowiednią izolacją kanałów tworzy wydajny i komfortowy system wentylacyjny, który znacząco podnosi jakość życia w nowoczesnym budynku.
