Planowanie instalacji elektrycznej w nowym domu to jedno z kluczowych zadań, które rzutuje na bezpieczeństwo, funkcjonalność i przyszłe koszty eksploatacji. Decyzje podjęte na tym etapie wpływają na codzienne użytkowanie przestrzeni przez długie lata. W kontekście budowy lub generalnego remontu pojawia się często pytanie o optymalne metody prowadzenia przewodów, w tym możliwość montażu części instalacji na zewnątrz budynku, zwłaszcza w obliczu planowanego ocieplenia elewacji. Zagadnienie to budzi wątpliwości dotyczące zarówno przepisów, jak i praktycznych aspektów eksploatacji i modernizacji.
Wyzwania Nowoczesnego Budownictwa: Unikanie Remontów i Bałaganu

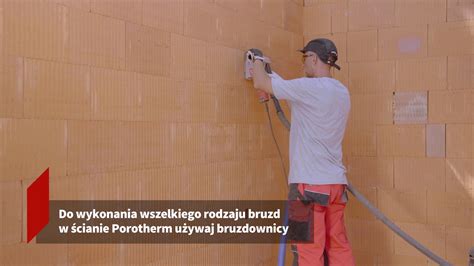

Współczesne podejście do budowy i remontów często skupia się na minimalizacji ingerencji w istniejącą strukturę budynku, zwłaszcza w jego wykończone elementy. Tradycyjne metody prowadzenia instalacji elektrycznych, polegające na wykuwaniu bruzd w ścianach pod tynkiem, choć skuteczne, generują znaczną ilość pracy, bałaganu i potencjalnie niszczą istniejące okładziny ścienne. W przypadku modernizacji lub rozbudowy takiej instalacji, konieczność ponownego kucia ścian może być uciążliwa i kosztowna.

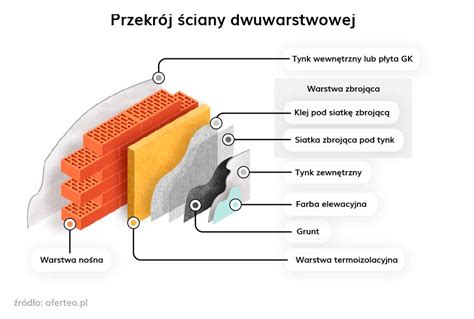

Jednym z pomysłów na uniknięcie problemów związanych z niszczeniem ścian jest alternatywne poprowadzenie przewodów na zewnątrz budynku. Metoda ta polegałaby na przewierceniu się przez ścianę w miejscach planowanych puszek elektroinstalacyjnych i wyprowadzeniu instalacji na zewnątrz, gdzie przewody mogłyby być następnie ukryte pod warstwą ocieplenia lub w specjalnych listwach fasadowych. Taka koncepcja ma na celu zredukowanie pracochłonności i bałaganu wewnątrz pomieszczeń, oferując potencjalnie szybsze i prostsze rozwiązania, zwłaszcza gdy planowana jest duża ilość przewodów, jak w przypadku instalacji elektrycznej, sieci Ethernet, czy telewizyjnej.
Argumenty Przeciwko Montażowi Instalacji Zewnętrznej
Pomimo teoretycznych korzyści związanych z unikaniem remontów wewnątrz, montaż instalacji elektrycznej na zewnętrznej ścianie budynku napotyka na szereg poważnych przeszkód natury prawnej, technicznej i praktycznej.
Kwestie Prawne i Przepisowe
Przepisy budowlane i normy techniczne określają precyzyjne zasady prowadzenia instalacji elektrycznych. Kluczowe jest tutaj pojęcie „obrębu lokalu” lub „budynku” oraz stref bezpieczeństwa. Instalacje elektryczne, ze względu na swoje bezpieczeństwo, wymagają odpowiedniej ochrony i umiejscowienia. Prowadzenie przewodów elektrycznych na zewnątrz budynku, a następnie zakrywanie ich warstwą ocieplenia, może naruszać te przepisy. Z definicji, zewnętrzne ocieplenie budynku zazwyczaj nie jest traktowane jako część obrębu lokalu mieszkalnego, co może rodzić wątpliwości co do dopuszczalności takiego rozwiązania w odniesieniu do przepisów dotyczących instalacji elektrycznych. Właściciel wykonuje prace po stronie instalacji za licznikiem na własną odpowiedzialność, jednakże musi być zgodne z obowiązującymi normami bezpieczeństwa.
Problemy z Modernizacją i Naprawami
Jednym z najmocniejszych argumentów przeciwko zewnętrznemu prowadzeniu instalacji elektrycznej jest trudność i koszt związany z przyszłą modernizacją lub naprawą. W przypadku awarii, uszkodzenia lub konieczności rozbudowy instalacji, dostęp do przewodów biegnących na zewnątrz budynku, a następnie ukrytych pod grubą warstwą izolacji termicznej i elewacji, staje się niezwykle problematyczny. Konieczność zerwania elewacji, usunięcia ocieplenia, przeprowadzenia prac naprawczych i ponownego wykonania elewacji generuje koszty wielokrotnie przewyższające te związane z pracami wewnątrz budynku, gdzie dostęp do instalacji jest zazwyczaj łatwiejszy, nawet jeśli wymagałby on kucia bruzd w tynku.
Ryzyko Uszkodzeń Zewnętrznych
Instalacje prowadzone na zewnątrz budynku są bardziej narażone na uszkodzenia mechaniczne. Mogą być one spowodowane czynnikami atmosferycznymi, działaniami osób trzecich, czy nawet zwierząt. Chociaż użytkownicy forum dzielą się doświadczeniami, gdzie nawet instalacje zewnętrzne były „trafione”, to pytanie, czy jest to rozwiązanie akceptowalne, pozostaje otwarte. Odpowiednie oznaczenie tras przewodów przez wykonawców może minimalizować ryzyko przypadkowego uszkodzenia podczas prac elewacyjnych, jednak nie eliminuje ono ryzyka uszkodzenia samej instalacji w przyszłości.
Estetyka i Integracja z Budynkiem
Widoczne na zewnątrz przewody, nawet jeśli tymczasowo ukryte pod materiałami elewacyjnymi, mogą wpływać na estetykę budynku. W przeciwieństwie do instalacji wewnętrznych, które można estetycznie ukryć w ścianach lub suficie, zewnętrzne rozwiązania mogą w przyszłości stanowić problem wizualny, szczególnie jeśli zajdzie potrzeba ich modyfikacji lub naprawy.
Tradycyjne Rozwiązania Wewnętrzne: Bezpieczeństwo i Dostępność
Tradycyjne metody układania instalacji elektrycznych w bruzdach ścian pod tynkiem, mimo wad związanych z modernizacją, nadal stanowią standard ze względu na bezpieczeństwo, trwałość i łatwość integracji z konstrukcją budynku.
Montaż Pod Tynkiem
Większość przewodów elektrycznych umieszczana jest w bruzdach ścian pod tynkiem. Pozwala to na całkowite ukrycie instalacji, co zapewnia estetyczny wygląd wnętrz i chroni przewody przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych. Chociaż wymaga to pracochłonnego kucia ścian, późniejsza naprawa lub modernizacja, jeśli przebiega w obrębie istniejących bruzd lub pozwala na ich ponowne wykorzystanie, jest zazwyczaj łatwiejsza niż w przypadku instalacji zewnętrznych.
Wykorzystanie Peszel i Korytek Instalacyjnych
Aby ułatwić modernizację i rozbudowę instalacji prowadzonych pod tynkiem, często stosuje się peszle, czyli specjalne rurki z tworzywa sztucznego. Peszel to karbowana rura osłonowa, która chroni kable i pozwala na łatwiejsze ich wymianę lub dodanie nowych przewodów w przyszłości, bez konieczności ponownego kucia ścian. Można je układać w bruzdach ścian przed otynkowaniem lub w podłogach przed wykonaniem wylewek.
Alternatywą lub uzupełnieniem dla peszli są listwy i kanały instalacyjne. Listwy montowane są na powierzchni ścian i w nich ukrywa się kable. System ten, zapożyczony z biur i obiektów użyteczności publicznej, pozwala na montaż instalacji nawet po całkowitym wykończeniu i pomalowaniu pomieszczeń, co czyni go elastycznym rozwiązaniem. Kanały instalacyjne są większe i bardziej pojemne, co umożliwia prowadzenie w nich wielu różnych instalacji jednocześnie.
Puszki Podłogowe
W miejscach o zwiększonym zapotrzebowaniu na punkty elektryczne, szczególnie w pomieszczeniach biurowych lub tam, gdzie planowane jest częste korzystanie z wielu urządzeń elektrycznych, stosuje się puszki podłogowe. Stanowią one wygodne i estetyczne rozwiązanie, zapewniające łatwy dostęp do zasilania elektrycznego bezpośrednio z podłogi. Mogą być zlicowane z powierzchnią podłogi, a ich pokrywy dopasowane do materiału wykończeniowego.
Planowanie Instalacji Elektrycznej: Fundament Bezpieczeństwa i Komfortu
Niezależnie od metody montażu, kluczowym etapem jest szczegółowe planowanie instalacji elektrycznej. Jest to proces, który powinien rozpocząć się na wczesnym etapie projektowania domu, zanim powstaną ściany działowe.
Koncert Życzeń i Analiza Potrzeb
Podstawą dobrego projektu jest analiza potrzeb wszystkich domowników. Należy zastanowić się nad rozmieszczeniem gniazdek i łączników, uwzględniając codzienne aktywności, rozmieszczenie mebli i urządzeń. Warto przewidzieć więcej punktów niż wydaje się konieczne, ponieważ brak wystarczającej liczby gniazdek prowadzi do chaosu, konieczności stosowania rozgałęźników i kompromisów w użytkowaniu. W salonie warto zaplanować osobne linie zasilające dla telewizora, sprzętu audio, ładowarek. W kuchni sytuacja jest jeszcze bardziej złożona - każde większe urządzenie AGD (lodówka, piekarnik, zmywarka, mikrofalówka) powinno mieć dedykowane źródło zasilania, często z osobnym zabezpieczeniem. Nie można zapominać o oświetleniu - głównym, dodatkowym i dekoracyjnym.
Warto rozważyć rozwiązania niestandardowe, takie jak łączniki schodowe, sterowanie oświetleniem z czujników ruchu, czy możliwość zdalnego restartu modemu. Rozważenie integracji z systemami inteligentnego domu (Smart Home) już na etapie planowania pozwoli na przyszłościowe rozwiązania.
Obwody i Przekroje Przewodów

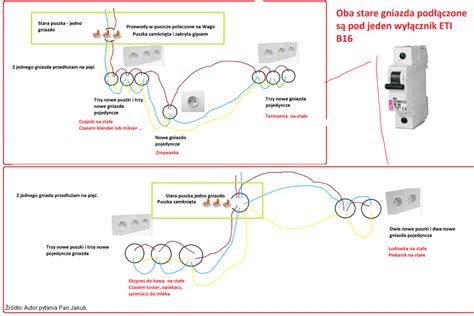

Dobry projekt zakłada podział instalacji na logiczne obwody elektryczne. Standardem jest prowadzenie osobnego obwodu dla oświetlenia w każdym pomieszczeniu oraz osobnych obwodów dla gniazdek. W pomieszczeniach o zwiększonym poborze mocy, takich jak kuchnia czy łazienka, należy stosować przewody o większym przekroju (np. 2,5 mm²) i dedykowane obwody dla każdego gniazdka. Do urządzeń o bardzo dużej mocy, jak indukcyjna płyta kuchenna, często wymagane jest zasilanie trójfazowe.
Dobór odpowiedniego przekroju przewodów jest kluczowy dla bezpieczeństwa. Im większa moc odbiornika, tym grubszy powinien być przewód, aby uniknąć przegrzewania się instalacji i ryzyka pożaru. W domach jednorodzinnych zazwyczaj stosuje się przewody 1,5 mm² do oświetlenia i 2,5 mm² do gniazdek ogólnych.
System Bezpieczeństwa i Ochrony
Instalacja elektryczna musi zapewniać bezpieczeństwo domowników. Obejmuje to odpowiednie zabezpieczenia, takie jak wyłączniki nadprądowe i różnicowoprądowe. System różnicowoprądowy (RCD) reaguje na niewielkie upływy prądu, które mogą świadczyć o awarii lub zagrożeniu porażeniem, co jest szczególnie ważne w pomieszczeniach o podwyższonej wilgotności, jak łazienki. Niezwykle ważnym elementem jest również prawidłowe uziemienie wszystkich elementów instalacji.
Etapy Realizacji Instalacji Elektrycznej
Proces budowy instalacji elektrycznej w nowym domu zazwyczaj przebiega w określonej kolejności, ściśle powiązanej z etapami budowy.
- Etap „Stan Zero”: Na tym etapie, podczas budowy fundamentów, wykonuje się przyłącza instalacji, które znajdą się pod podłogą parteru i będą wyprowadzone do wnętrza domu.
- Rozprowadzenie Przewodów: Po wzniesieniu ścian i stropów, ale przed położeniem tynków, wykonuje się rozprowadzenie przewodów elektrycznych, telefonicznych, telewizyjnych, internetowych, a także instalacji alarmowej. Przewody te umieszcza się zazwyczaj w bruzdach ścian lub w peszlach.
- Instalacje Wodno-Kanalizacyjne i Grzewcze: Równolegle lub zaraz po pracach elektrycznych prowadzone są instalacje wodno-kanalizacyjne oraz grzewcze (w tym ogrzewanie podłogowe).
- Tynkowanie i Wylewki: Po ułożeniu wszystkich instalacji podtynkowych, wykonuje się tynkowanie ścian i sufitów oraz wylewki podłogowe.
- Montaż Osprzętu: Po zakończeniu prac tynkarskich i związaniu wylewek, przystępuje się do montażu puszek, gniazdek, łączników i opraw oświetleniowych. W tym momencie również montuje się elementy systemów inteligentnego domu.
- Odbiory i Podłączenia: Ostatnim etapem jest uzbrojenie rozdzielnicy, wykonanie pomiarów elektrycznych przez uprawnionego specjalistę oraz sporządzenie protokołu odbiorczego. Następnie można podłączyć urządzenia AGD i RTV.
Nowoczesne Rozwiązania i Automatyka
Współczesne instalacje elektryczne coraz częściej integrują się z systemami automatyki i sterowania. Rozwiązania takie jak bezprzewodowe wyłączniki, przyciski radiowe zasilane bateryjnie, czy centralne panele sterownicze, pozwalają na wygodne zarządzanie oświetleniem, ogrzewaniem, roletami i innymi urządzeniami z jednego miejsca. Te systemy, często oparte na rozwiązaniach bezpuszkowych, gdzie każdy obwód jest indywidualnie doprowadzony do rozdzielnicy, oferują większą elastyczność i możliwości w zakresie automatyzacji.
Podsumowanie: Priorytet Bezpieczeństwa i Funkcjonalności
Chociaż pomysł prowadzenia instalacji na zewnątrz budynku w celu uniknięcia bałaganu i niszczenia ścian może wydawać się kuszący, argumenty przemawiające za tradycyjnym montażem podtynkowym są zdecydowanie silniejsze, zwłaszcza w przypadku instalacji elektrycznej. Kwestie bezpieczeństwa, zgodności z przepisami oraz łatwości przyszłej modernizacji i naprawy sprawiają, że jest to rozwiązanie bardziej praktyczne i bezpieczne w długoterminowej perspektywie. Kluczowe jest dokładne zaplanowanie instalacji z uwzględnieniem bieżących i przyszłych potrzeb, a realizację powierzenie wykwalifikowanym specjalistom.
