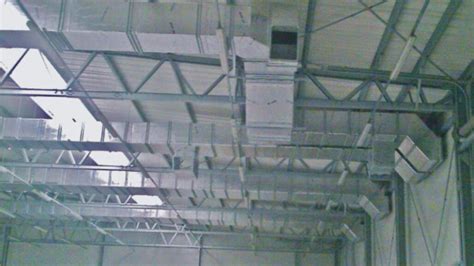

Profile Stalowe do Wieszania Kanałów Wentylacyjnych: Fundament Wydajnych Systemów HVAC

Nowoczesne systemy wentylacyjne i klimatyzacyjne stanowią kręgosłup komfortu i bezpieczeństwa w niemal każdym budynku, od biurowców i obiektów przemysłowych po placówki medyczne. Kluczowym elementem, który decyduje o stabilności, szczelności i efektywności energetycznej tych skomplikowanych instalacji, jest profil stalowy stanowiący ramę dla poszczególnych segmentów kanałów powietrznych. To właśnie dzięki przemyślanym rozwiązaniom konstrukcyjnym, takim jak profile i kątowniki montażowe, możliwe jest stworzenie niezawodnych systemów przewodzenia powietrza, które spełniają najwyższe wymagania techniczne i eksploatacyjne.

Rola Profili w Systemach Wentylacyjnych

Kątowe systemy wentylacyjne są niezbędne w wielu zastosowaniach - od budynków biurowych, przez obiekty przemysłowe, aż po złożone systemy klimatyzacyjne. Wymagają one przy tym szczególnej stabilności, szczelności, efektywności energetycznej i łatwości montażu. Decydującą rolę odgrywa tu profil, który stanowi ramę dla każdego pojedynczego elementu kanału i ma znaczący wpływ na całkowitą wydajność systemu przewodzenia powietrza.

W dziale Air Duct Solutions, dzięki dziesięcioleciom doświadczenia w produkcji profili kanałów powietrznych, wysokiemu stopniowi integracji produkcji, najnowocześniejszej technologii produkcji i dogłębnemu zrozumieniu wymagań praktycznych, opracowywane są solidne, precyzyjne i trwałe profile, które służą jako konstrukcja nośna kanałów powietrznych. Profile te nie tylko zapewniają stabilne połączenie elementów kanałów, ale także aktywnie przyczyniają się do zwiększenia szczelności systemu - co jest istotnym czynnikiem wpływającym na efektywność energetyczną. Każdy profil, który nie jest dokładnie dopasowany lub jest niestabilny, stwarza ryzyko wystąpienia nieszczelności, które mogą znacznie zwiększyć zużycie energii przez systemy wentylacyjne. Krótko mówiąc: profile kanałów powietrznych to znacznie więcej niż tylko elementy łączące - są one kluczowym elementem niezawodnych, energooszczędnych i trwałych systemów prowadzenia powietrzna.

Profile kanałów powietrznych są dostępne w różnych długościach, gatunkach materiałów i wariantach systemowych, zapewniając maksymalną elastyczność w różnych zastosowaniach w technice wentylacyjnej i klimatyzacyjnej. W zależności od wymagań dostępne są wersje z wtryskiwanym środkiem uszczelniającym lub bez niego - idealnie dopasowane do żądanego poziomu szczelności i wymagań higienicznych danego obszaru zastosowania. Wysokiej jakości wykonanie oraz przemyślana konstrukcja gwarantują niezawodne, szczelne połączenie prostokątnych segmentów kanałów powietrznych, przyczyniając się tym samym do wydajnego przepływu powietrza. W przypadku przemysłu, służby zdrowia czy zastosowań wymagających szczególnej ostrożności - nasze profile spełniają nawet najwyższe wymagania dotyczące szczelności, stabilności i higieny.

Kątowniki Montażowe - Precyzja i Kompatybilność

Kątowniki montażowe stanowią kluczowy element umożliwiający szybkie i precyzyjne łączenie poszczególnych odcinków kanałów wentylacyjnych. Ich przemyślana geometria i wysoka jakość wykonania zapewniają niezawodny montaż z dokładnym wyrównaniem, co jest fundamentalne dla szczelności i stabilności całego systemu. Kątowniki te są projektowane tak, aby optymalnie pasowały do systemów profili kanałów powietrznych, gwarantując maksymalną kompatybilność i stabilność. Zapewniają one wydajne i bezpieczne łączenie kanałów powietrznych w różnorodnych obszarach zastosowań, od prostych instalacji domowych po zaawansowane systemy przemysłowe.

Usztywnienia i Mocowania - Gwarancja Stabilności i Kontroli Przepływu

Poza profilami nośnymi i kątownikami, kluczową rolę w budowie wysokiej jakości systemów przewodów powietrznych odgrywają usztywnienia kanałów powietrznych oraz mocowania blach prowadzących. Usztywnienia te zapewniają, że kanały powietrzne zachowują stabilność kształtu nawet przy wyższych ciśnieniach, zapobiegając odkształceniom lub niepożądanym drganiom. Zapobiegają one deformacji materiału, co przekłada się na trwałą i niezawodną pracę całego systemu wentylacyjnego.

Mocowania blach prowadzących umożliwiają precyzyjne sterowanie przepływem powietrza, co jest szczególnie istotne w miejscach zmian kierunku lub w kanałach o dużych przekrojach. Minimalizują one straty przepływu, redukują hałas i wyraźnie poprawiają efektywność energetyczną instalacji. Komponenty do usztywniania kanałów powietrznych i montażu blach prowadzących dostępne są w różnych wersjach i jakościach materiałów, co pozwala na ich elastyczną integrację w najróżniejszych koncepcjach instalacji.

Jakość i wybór rodzajów mocowania kanałów w wentylacji mają ogromne znaczenie dla prawidłowego funkcjonowania wentylacji w pomieszczeniu oraz sprawności całego układu. Wpływa to na szczelność, wydajność oraz głośność całego systemu. Niezwykle istotnym elementem jest spójność całego systemu, dlatego w dzisiejszych czasach producenci kanałów wentylacyjnych okrągłych czy prostokątnych oferują specjalne systemy mocowania i podwieszania. Wybór takiego rozwiązania daje pewność trwałego mocowania, bezpieczeństwo oraz wytrzymałość instalacji. Instalacja powinna być wykonana z odpowiednich materiałów, oczywiście z zachowaniem zasad prawidłowego montażu z wykorzystaniem sprawdzonych elementów mocujących. Kluczowym dla instalatorów jest kompatybilność dostępnych systemów, spełnianie wszelkich zalecanych norm oraz możliwość stosowania ich w różnych warunkach montażowych. Bardzo ważne jest, by wybierać mocowania posiadające odpowiednie badania potrzebne do stosowania w budownictwie - wytrzymałościowe i jakościowe. Obecnie producenci oferują również rozwiązania systemowe ułatwiające pracę, poprawiające szybkość montażu i dające gwarancję pewnego mocowania. Posiadają także nietypowe rozwiązania. Wybór techniki i systemu mocowań wentylacyjnych zależy od instalatora, który odpowiada za wykonanie oraz sprawdzenie skuteczności montowanej instalacji. Oczywistym jest, iż technika stosowanych zamocowań ma kluczowe znaczenie - nawet najdroższy i najlepszy układ wentylacyjny źle zamontowany nie przyniesie oczekiwanych efektów do użytkownika.

Systemy Mocowań i Akcesoria Montażowe - Kompleksowe Rozwiązania

Na rynku dostępnych jest wiele systemów mocowań, które ułatwiają instalację kanałów wentylacyjnych. Producenci tacy jak Lindab oferują kompleksowe rozwiązania do swoich kanałów wentylacyjnych okrągłych i prostokątnych, wzbogacając ofertę o dedykowane rozwiązania do montażu. System Lindab posiada innowacyjny sposób łączenia kanałów i kształtek na klik - Lindab Safe Click - który ułatwia i znacznie przyśpiesza cały proces, będąc jednocześnie kompatybilnym z innymi systemami dostępnymi na rynku. Lindab oferuje również profesjonalne narzędzia do montażu Smart tools oraz uszczelnienia i taśmy uszczelniające.

Oferta Walraven obejmuje bogatą gamę produktów do mocowania instalacji sanitarnych, wentylacyjnych, klimatyzacji oraz ogrzewania. Wszystkie produkty są zaprojektowane w taki sposób, że łącząc się, tworzą jedną spójną konstrukcję, zapewniając pewność, że połączenia do siebie pasują oraz gwarantując bezpieczeństwo i trwałość.

Marka Alnor specjalizuje się w dostarczaniu wszelkiego rodzaju obejm, taśm perforowanych, zawieszeń typ R dla kanałów prostokątnych zawiesi L, Z, oraz szyn montażowych. Ich asortyment w zakresie techniki montażowej obejmuje elementy zarówno do kanałów okrągłych, jak i prostokątnych. Dodatkowo rozszerzają ofertę o akcesoria do przewodów elastycznych - opaski zaciskowe stalowe i teflonowe. Podstawą są uniwersalne akcesoria montażowe, takie jak pręty, kowadełka, gwintowane, nakrętki, zaciski śrubowe i śruby. Alnor posiada także profesjonalny system montażowy dedykowany do precyzyjnego i szybkiego montażu elementów podwieszanych, bazujący na profilach LDB oraz dopasowanych łącznikach profili do montażu pod różnym kątem. Wszystkie elementy wykonane są ze stali ocynkowanej. System ten posiada certyfikat TUV.

Hurtownia Centrowent oferuje kompletne systemy do montażu wentylacji, a także akcesoria kompatybilne z wieloma systemami montażowymi stosowanymi na naszym rynku.

Profile LDB STRUT, będące głównym składnikiem systemów montażowych, dostarczane są w odcinkach od 2 do 6 metrów, o grubościach 1,6, 1,9, 2,0 i 2,5 mm. Są one wykorzystywane do montażu nie tylko elementów wentylacyjnych, klimatyzacyjnych i chłodniczych, ale także wszelkiego rodzaju elementów wymagających podwieszenia. Ząbkowane części wewnętrzne przystosowane są do podkładek ślizgowych SNP, SNL i SNKL, które wraz ze śrubami i kształtownikami tworzą cały system montażowy. Dla rozwiązań zewnętrznych należy stosować konstrukcje dachowe zbudowane z profili LDBSO, w całości cynkowanych ogniowo.

Proces Instalacji Systemów Mocowań

Instalacja systemów mocowań, w tym szyn montażowych, wymaga starannego przygotowania i przestrzegania określonych kroków, aby zapewnić maksymalną stabilność i bezpieczeństwo.

Krok 1: Przygotowanie do Montażu

• Wybór odpowiedniej szyny montażowej: Należy ją dobrać, uwzględniając ciężar kanału wentylacyjnego oraz warunki instalacyjne, takie jak miejsce montażu i potencjalne obciążenia dynamiczne.
• Właściwe pręty i elementy mocujące: Pręty gwintowane oraz kotwy mocujące muszą być odpowiednio dobrane do materiału, z jakiego wykonana jest przegroda, na której ma zostać zamontowana szyna (np. beton, cegła, stal).
• Zaplanowanie miejsc mocowania: Należy zaplanować rozstaw prętów mocujących, który będzie zapewniał równomierne podparcie kanału wentylacyjnego na szynie. To bardzo ważny etap przygotowań, którego nie należy bagatelizować; odpowiednie zaplanowanie przyspieszy proces całego montażu.
• Przygotowanie narzędzi: Do instalacji potrzebne będą: młotowiertarka (np. akumulatorowa), wiertło dostosowane do rodzaju podłoża, pompka do czyszczenia otworów, rękawice i okulary ochronne, ocynkowane kotwy tulejowe z gwintem wewnętrznym, pobijak i młotek, pręty gwintowane, podkładki oraz nakrętki.

Krok 2: Wiercenie Otworów i Montaż Kotew

Za pomocą młotowiertarki i wiertła do betonu z ogranicznikiem (montaż pod stropem betonowym) wierci się otwory pod kątem prostym w wyznaczonych miejscach. Ogranicznik ułatwia precyzję wiercenia. Każdy otwór powinien być następnie dokładnie wyczyszczony, najlepiej przy pomocy specjalnej pompki. Kotwa tulejowa z gwintem wewnętrznym, wykonana ze stali nierdzewnej, posiada Europejską Ocenę Techniczną (ETA) do zakotwień wielopunktowych i jest idealna do stosowania w środowiskach o klasach korozyjności od C1 do C5. Montaż kotwy jest prosty, dzięki użyciu młotka i pobijaka. Nacięta tuleja z wewnętrznym klinem zapewnia łatwe osadzenie i pewny rozpór. Kotwy należy osadzić w wywierconych wcześniej otworach i dobić młotkiem aż do jej zlicowania się z podłożem. Następnie, używając pobijaka, uderza się młotkiem do momentu zlicowania końcówki pobijaka z kotwą, aby ją rozprężyć w otworze. Wprowadza się pręt gwintowany do kotwy, aż do pewnego osadzenia.

Krok 3: Montaż Szyny Systemowej na Prętach Gwintowanych

• Przygotowanie szyny: Umieść szynę systemową w odpowiedniej pozycji, tak aby otwory szyny pasowały do prętów gwintowanych wystających z wcześniej zamontowanych kotew tulejowych.
• Zakładanie szyny na pręty: Przełóż szynę przez pręty gwintowane, upewniając się, że jest odpowiednio osadzona.
• Zakładanie podkładek: Na każdy pręt, po nałożeniu szyny, załóż podkładkę. Podkładka będzie rozkładać nacisk nakrętek, zapobiegając uszkodzeniom szyny i zapewniając stabilność.
• Mocowanie nakrętek: Po nałożeniu podkładek, na każdy pręt gwintowany nałóż nakrętkę. Nakrętki należy dokręcić ręcznie.
• Sprawdzenie poziomu szyny: Użyj poziomicy, aby upewnić się, że szyna jest zamocowana równo. W razie potrzeby można delikatnie skorygować dokręcenie nakrętek.
• Ostateczne dokręcenie: Po upewnieniu się, że szyna jest dobrze wypoziomowana, dokręć wszystkie nakrętki kluczem dynamometrycznym, stosując zalecany moment obrotowy, aby uniknąć nadmiernego nacisku na szynę lub pręty gwintowane.
• Kontrola stabilności: Na koniec sprawdź, czy szyna jest solidnie zamocowana i czy nie ma żadnych luzów. Cały system powinien być stabilny i gotowy do dalszych prac montażowych.

Krok 4: Osadzenie Kanału Wentylacyjnego

Po zamontowaniu wszystkich szyn, można przystąpić do osadzenia kanału wentylacyjnego. System montażu typu Bellmouth (kielichowy) pozwala na płynny przepływ powietrza wewnątrz kanału, minimalizując straty ciśnienia przy wlotach i wylotach powietrza.

Instalacja wykonana z odpowiednich materiałów, z zachowaniem zasad poprawnego montażu oraz przy użyciu sprawdzonych elementów mocujących ma znaczenie dla jakości działania układu roboczego. Instalatorzy doceniają dobre mocowania dostępne w kompatybilnych zestawach, które spełniają najwyższe normy jakości i z powodzeniem mogą być użytkowane w różnych warunkach. Ważne by wybierać mocowania posiadające badania wytrzymałościowe i potrzebne dopuszczenia do stosowania w budownictwie. Wielu producentów oferuje również rozwiązania systemowe, co ułatwia pracę i daje gwarancję pewnego mocowania. Wybór systemu i techniki mocowań zależy od montera, który odpowiada za wykonanie oraz sprawdzenie całości przed oddaniem do użytkowania. I choć dla większości oczywiste jest, że technika mocowania ma kluczowe znaczenie dla funkcjonowania wentylacji - nawet najlepszy i najdroższy układ wentylacyjny źle zamontowany nie będzie spełniał oczekiwań użytkowników. W dobrze przygotowanej dokumentacji projektowej wytyczne co do sposobu zamocowań są ustalone odgórnie. Jednak nie zawsze to jest standardem. W takiej sytuacji należy postępować zgodnie z wytycznymi producenta oraz przepisami branżowymi. Jak zawsze przy instalacjach najważniejsze przepisy zawarte są w Rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.

Podsumowanie Znaczenia Profili Stalowych

Profile stalowe do wieszania kanałów wentylacyjnych to niepozorne, lecz fundamentalne elementy każdego nowoczesnego systemu HVAC. Ich odpowiedni dobór, jakość wykonania oraz precyzyjny montaż bezpośrednio przekładają się na szczelność instalacji, jej stabilność, efektywność energetyczną, a także na komfort akustyczny w pomieszczeniach. Stanowią one podstawę dla niezawodnego przepływu powietrza, minimalizując straty energii i zapewniając optymalne warunki pracy.
