Strop Filigran: Nowoczesne Rozwiązanie dla Budownictwa

Strop typu Filigran stanowi innowacyjne podejście do konstrukcji stropowych, łącząc w sobie zalety prefabrykacji i technologii monolitycznej. Jest to rozwiązanie coraz częściej wybierane w budownictwie mieszkaniowym, wielorodzinnym, a także obiektach użyteczności publicznej, ze względu na jego wszechstronność, szybkość montażu i wysokie parametry techniczne.

Geneza i Charakterystyka Stropu Filigran

Strop Filigran, znany również jako strop zespolony lub prefabrykowany strop żelbetowy, opiera się na wykorzystaniu gotowych, cienkich płyt żelbetowych, które na budowie stają się częścią większej, jednolitej konstrukcji po zabetonowaniu warstwą nadbetonu. Płyty te, produkowane w zakładach prefabrykacji, stanowią swoisty szalunek tracony, czyli element, który pozostaje na stałe w konstrukcji. Ich grubość waha się zazwyczaj od 4,5 do 7 cm, choć w zależności od specyfiki projektu może być nieznacznie większa.

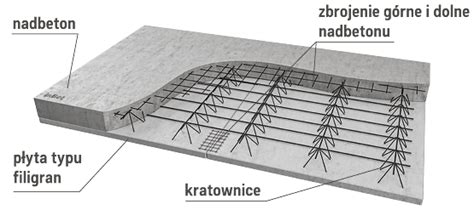

Kluczowym elementem tych płyt jest ich zbrojenie. Oprócz standardowych prętów stalowych, płyty Filigran wzmocnione są przestrzenymi kratownicami stalowymi. Kratownice te, ułożone równolegle do dłuższego boku płyty w określonym rozstawie (nie większym niż 0,75 m), nadają płycie niezbędną sztywność podczas transportu i montażu, a także umożliwiają efektywne zespolenie z nadbetonem wylewanym na budowie. Poza kratownicami, w płytach stosuje się również dodatkowe zbrojenie w postaci prętów układanych równolegle i prostopadle do nich, a także zbrojenie przy podporach, które jest układane na budowie.

Całkowita wysokość stropu Filigran, uwzględniając grubość płyty prefabrykowanej oraz warstwę nadbetonu, nie powinna być mniejsza niż 12 cm. Dokładna grubość stropu jest jednak ściśle uzależniona od przewidywanych obciążeń i musi zostać precyzyjnie określona w projekcie konstrukcyjnym. W praktyce, całkowita grubość stropów tego typu może wynosić od 10 do nawet 30 cm.

Elastyczność Projektowa i Kształtowanie Przestrzeni

Jedną z najbardziej znaczących zalet stropów Filigran jest ich niemal nieograniczona elastyczność projektowa. Kształt poszczególnych płyt prefabrykowanych może być dowolny - od prostokątów, przez trójkąty i trapezy, po półkola, łuki czy kształty nieregularne. Ta cecha pozwala na idealne dopasowanie stropu do najbardziej skomplikowanych brył budynków, eliminując konieczność stosowania tradycyjnych, mniej elastycznych rozwiązań. W płytach uwzględnia się również wszystkie niezbędne otwory i wycięcia, na przykład na kominy, przewody wentylacyjne czy instalacje.

Wymiary płyt prefabrykowanych również są ustalane indywidualnie, choć ze względów logistycznych, takich jak transport kołowy, ich długość zazwyczaj mieści się w przedziale od 2,40 do 7,80 m, a szerokość od 0,60 do 2,50 m.

Proces Produkcji i Montażu

Proces tworzenia stropu Filigran rozpoczyna się od opracowania szczegółowego projektu konstrukcyjnego. Projektanci, często wspomagani zaawansowanym oprogramowaniem komputerowym, dobierają optymalny rozkład poszczególnych płyt, ich kształt, wymiary oraz rodzaj i ilość zbrojenia, mając na celu maksymalną redukcję kosztów przy jednoczesnym zapewnieniu wymaganej nośności i bezpieczeństwa konstrukcji. Projekt zawiera nie tylko obliczenia statyczne, ale także rysunki przedstawiające rozmieszczenie płyt (z przypisanymi im numerami) oraz szczegółowe rysunki konstrukcyjno-montażowe. W projekcie określany jest również rozstaw podpór montażowych, który zazwyczaj wynosi od 1,70 do 2,10 m w kierunku prostopadłym do podparcia, a około 1 m w kierunku podparcia.

Prefabrykaty produkowane są w zakładach produkcyjnych na specjalnych stołach montażowych, z betonu klasy minimum B25. Cały proces, od zlecenia projektu po dostarczenie gotowych płyt na budowę, jest relatywnie krótki. Wykonanie projektu dla domu jednorodzinnego zajmuje zazwyczaj około jednego dnia, a produkcja płyt, dzięki zastosowaniu podgrzewanych stołów montażowych, trwa około 3-4 dni.

Na plac budowy płyty transportowane są w pozycji poziomej, z kratownicami skierowanymi ku górze, na odpowiednio rozmieszczonych podporach drewnianych. Jednorazowo transportuje się około 150 m² płyt. Dostawę można zamówić na konkretną godzinę, co pozwala na montaż bezpośrednio "z samochodu" (tzw. montaż z naczepy), eliminując potrzebę składowania i zajmowania miejsca na budowie. Masa jednego metra kwadratowego płyty o grubości 5 cm wynosi około 125 kg, co oznacza, że płyta o wymiarach 2,50 x 6,00 m waży około 1875 kg.

Przed montażem płyt niezbędne jest przygotowanie podpór montażowych - ustawienie ich w określonym projektem rozstawie i wypoziomowanie. Na podporach stałych, takich jak ściany, układa się warstwę zaprawy cementowej o grubości około 2 cm. W niektórych przypadkach, gdy głębokość oparcia płyty na podporze jest wystarczająca (powyżej 4 cm), dopuszcza się montaż płyt bezpośrednio na podporze.

Montaż płyt odbywa się zazwyczaj przy udziale trzech osób: jedna obsługuje dźwig, a dwie korygują ułożenie płyt na podporach. Numer przyporządkowany każdej płycie ułatwia jej lokalizację zgodnie z projektem. Po ułożeniu płyt następuje zbrojenie wieńców oraz układanie dodatkowego zbrojenia warstwy monolitycznej. Otwory w stropie zabezpiecza się przed zalaniem betonem (mniejsze styropianem, większe deskami). Kratownice przechodzące przez otwory pozostają do czasu usunięcia podpór montażowych, a następnie są wycinane.

Po zakończeniu montażu zbroi się również podłużne styki płyt, stosując siatkę lub pręty (minimalne zbrojenie to pręty o średnicy 6 mm i długości 0,48 m w rozstawie 0,30 m). Zbrojenie to zapobiega zjawisku "klawiszowania", czyli nierównomiernego odkształcania się poszczególnych fragmentów stropu.

Następnie na przygotowaną konstrukcję wylewa się warstwę betonu klasy minimum C20/25, wykonując jednocześnie wieńce na ścianach i podciągi. Nadbeton powinien być wylewany równomiernie i dokładnie zagęszczony. Po betonowaniu beton wymaga odpowiedniej pielęgnacji, np. poprzez nawilżanie. Podpory montażowe można usunąć po około dwóch tygodniach od wylania nadbetonu, a pełną wytrzymałość konstrukcji uzyskuje się po około 28 dniach.

Zalety i Wady Stropu Filigran

Zalety:

• Szybkość montażu: Prefabrykacja płyt znacząco skraca czas budowy w porównaniu do tradycyjnych stropów monolitycznych.
• Wysoka izolacyjność akustyczna: Stropy Filigran skutecznie tłumią dźwięki, co przekłada się na komfort użytkowania budynku.
• Elastyczność projektowa: Możliwość tworzenia płyt o dowolnych kształtach i wymiarach pozwala na dopasowanie do skomplikowanych projektów architektonicznych.
• Wysoka jakość wykonania: Produkcja w kontrolowanych warunkach fabrycznych gwarantuje powtarzalność i precyzję elementów.
• Oszczędność materiałów i pracy: Eliminacja tradycyjnego deskowania i części prac zbrojarskich na budowie.
• Gładka powierzchnia: Płyty stropowe Filigran posiadają gładką powierzchnię, co często eliminuje potrzebę tynkowania od spodu.
• Możliwość prowadzenia instalacji: W nadbetonie można łatwo ukryć instalacje elektryczne i inne.
• Trwałość i nośność: Po zespoleniu z nadbetonem tworzy jednolitą, wytrzymałą konstrukcję o wysokiej nośności, porównywalną ze stropami monolitycznymi.

Wady:

• Konieczność użycia dźwigu: Montaż płyt wymaga specjalistycznego sprzętu, co może stanowić problem na małych działkach lub w miejscach o ograniczonym dostępie.
• Koszt transportu: Transport prefabrykatów, zwłaszcza na większe odległości, może generować dodatkowe koszty.
• Brak unifikacji: Każdy system jest projektowany indywidualnie, co oznacza brak gotowych, uniwersalnych rozwiązań.
• Precyzyjne przygotowanie podpór: Konieczność dokładnego wypoziomowania i przygotowania ścian oraz podpór montażowych.
• Koszty: Choć skraca czas budowy, początkowy koszt zakupu płyt prefabrykowanych może być wyższy niż w przypadku niektórych tradycyjnych rozwiązań.

Zastosowanie Stropów Filigran

Stropy typu Filigran znajdują szerokie zastosowanie w różnorodnych typach budownictwa:

• Budownictwo jednorodzinne: Szybkość montażu i wysoka jakość sprawiają, że jest to atrakcyjne rozwiązanie dla domów jednorodzinnych.
• Budownictwo wielorodzinne: Wysoka nośność i izolacyjność akustyczna czynią go odpowiednim do budowy bloków mieszkalnych.
• Obiekty użyteczności publicznej: W szkołach, szpitalach, biurowcach i innych budynkach, gdzie wymagana jest wysoka jakość i trwałość konstrukcji.
• Budynki przemysłowe: W halach produkcyjnych i magazynowych, gdzie kluczowa jest wytrzymałość i szybkie wykonanie.
• Konstrukcje specjalne: Stosowane również jako szalunek tracony dla płyt balkonowych czy stropów o skomplikowanych kształtach.

Podsumowanie

Strop Filigran to zaawansowane technologicznie rozwiązanie, które łączy precyzję wykonania prefabrykatów z wytrzymałością konstrukcji monolitycznej. Dzięki swojej elastyczności, szybkości montażu i doskonałym parametrom technicznym, stanowi on coraz popularniejszą alternatywę dla tradycyjnych stropów, oferując inwestorom oszczędność czasu i gwarancję wysokiej jakości wykonania. Kluczem do sukcesu jest jednak staranne zaprojektowanie, precyzyjna produkcja i profesjonalny montaż, zgodny z wytycznymi producenta i projektem konstrukcyjnym.
