Instalacja hydrauliczna stanowi serce każdego domu, zapewniając dostęp do wody pitnej, umożliwiając usuwanie nieczystości i gwarantując komfort cieplny poprzez systemy grzewcze. Jej prawidłowe wykonanie, konserwacja i zrozumienie zasad działania są kluczowe dla długoletniej, bezawaryjnej eksploatacji. Niniejszy poradnik ma na celu przybliżenie zagadnień związanych z hydrauliką w domu, od podstawowych koncepcji, przez wybór materiałów, aż po planowanie i realizację prac.
Czym jest instalacja hydrauliczna i jakie są jej kluczowe elementy?

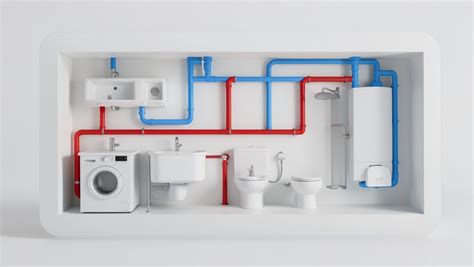

Instalacja wodna w domu to skomplikowany układ przewodów, armatury i urządzeń, które są zasilane zimną oraz ciepłą wodą. Jej głównym zadaniem jest doprowadzenie wody do punktów poboru, takich jak baterie, prysznice, toalety, a także do urządzeń AGD, takich jak pralki czy zmywarki. Oprócz tego, instalacja wodna odpowiada za podgrzewanie wody użytkowej, często za pomocą kotłów, podgrzewaczy czy kolektorów słonecznych.
Kluczowymi elementami każdej instalacji wodnej są:
- Rury: Stanowią krwiobieg systemu, transportując wodę. Mogą być wykonane z różnych materiałów, takich jak miedź, tworzywa sztuczne (PVC, PP, PE-X, PB) czy rury wielowarstwowe. Wybór materiału wpływa na trwałość, elastyczność i odporność instalacji.
- Armatura: Obejmuje baterie, zawory, krany, syfony i inne elementy umożliwiające kontrolowanie przepływu wody i korzystanie z poszczególnych punktów poboru.
- Urządzenia poboru i podgrzewania wody: To między innymi kotły, podgrzewacze przepływowe i pojemnościowe, zasobniki CWU, a także pompy ciepła czy kolektory słoneczne.
- Filtry: Służą do oczyszczania wody z zanieczyszczeń, zapobiegając osadzaniu się kamienia i korozji, co przekłada się na dłuższą żywotność instalacji i urządzeń.
- Rozdzielacze: Umożliwiają równomierne rozprowadzenie wody do wielu punktów poboru, co jest szczególnie ważne w przypadku ogrzewania podłogowego czy zaawansowanych systemów sanitarnych.
- Cyrkulacja CWU: System cyrkulacji ciepłej wody użytkowej zapewnia natychmiastowy dostęp do ciepłej wody w kranach, eliminując potrzebę czekania na jej dopłynięcie i tym samym ograniczając jej zużycie.
Rodzaje Rur w Instalacjach Wodnych: Miedź vs. Tworzywa Sztuczne
Wybór odpowiedniego materiału na rury jest fundamentalną decyzją, która wpłynie na charakterystykę całej instalacji.
Rury Miedziane
Miedź jest materiałem cenionym za swoją trwałość, odporność na korozję i wysokie temperatury. Dostępne są rury miedziane w różnych wariantach twardości - miękkie, półtwarde i twarde, co pozwala na dopasowanie ich do specyfiki montażu. Miedź ma również właściwości antybakteryjne, co dodatkowo podnosi jakość wody. Gotowe rurki miedziane w otulinach stanowią alternatywę dla tradycyjnych rozwiązań, ułatwiając montaż i izolację.
Rury z Tworzyw Sztucznych
Rury powszechnie nazywane "plastikowymi" są w rzeczywistości wykonane z różnorodnych tworzyw sztucznych, takich jak polipropylen (PP), polietylen sieciowy (PE-X) i polibutylen (PB). Charakteryzują się lekkością, łatwością montażu i odpornością na korozję oraz kamień. Rury wielowarstwowe z wkładką aluminiową łączą zalety tworzyw sztucznych z pewnymi właściwościami metali, oferując dobrą stabilność wymiarową i odporność na ciśnienie. Ważne jest, aby podczas układania rury z tworzyw sztucznych na bieżąco mocować je do podłoża, zapewniając stabilność i zapobiegając ich odkształcaniu.

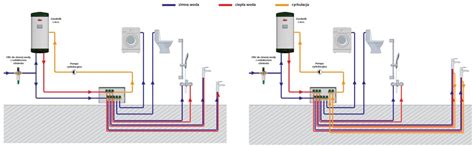

Systemy Dystrybucji Wody: Trójnikowy vs. Rozdzielaczowy
Sposób rozprowadzenia rur w budynku ma kluczowe znaczenie dla efektywności i funkcjonalności całej instalacji.
System Trójnikowy
System trójnikowy polega na ułożeniu rur - zarówno miedzianych, jak i plastikowych - szeregowo. Oznacza to, że każda kolejna bateria czy punkt poboru wody jest podłączona do głównego przewodu za pomocą trójnika. Jest to rozwiązanie prostsze w wykonaniu, ale może prowadzić do problemów z równomiernym ciśnieniem wody, szczególnie gdy z kilku punktów poboru korzysta się jednocześnie. Rury w tym systemie często prowadzone są w wylewce betonowej lub stropach w tulejach ochronnych.
System Rozdzielaczowy
System rozdzielaczowy jest bardziej zaawansowany, ale oferuje znacznie lepszą kontrolę nad przepływem wody. W tym systemie od centralnego rozdzielacza prowadzone są oddzielne, dedykowane rury do każdego punktu poboru wody. Umożliwia to precyzyjne sterowanie ciśnieniem i przepływem w poszczególnych gałęziach instalacji. Do tego systemu idealnie nadają się giętkie rury miedziane lub z tworzywa, które można układać bez zbędnych załamań, minimalizując opory przepływu.
Budowa Instalacji Wodnej Krok po Kroku podczas Budowy Domu
Budowa domu to złożony proces, w którym prace hydrauliczne odgrywają kluczową rolę na wielu etapach.
1. Woda na Placu Budowy
Pierwszym krokiem jest zapewnienie dostępu do wody na placu budowy. Może to być przyłącze wodociągowe lub studnia. W przypadku studni, wybór między studnią wierconą (wąskorurową) a głębinową zależy od głębokości występowania wody i planowanego sposobu jej wykorzystania (tylko budowa czy główne źródło dla domu).
2. Fundamenty - Przygotowanie Przejść
Na etapie wylewania fundamentów należy pamiętać o przygotowaniu odpowiednich otworów pod przejścia instalacji kanalizacyjnej, wodociągowej oraz pod gruntowy wymiennik ciepła. Rury te powinny być umieszczone poniżej strefy przemarzania gruntu, co zapobiega ich uszkodzeniu w niskich temperaturach. Głębokość ta jest uzależniona od strefy przemarzania występującej w danym regionie.
3. Poziomy Kanalizacyjne
Przewody odpływowe kanalizacji zewnętrznej układa się w warstwie pomiędzy ławą fundamentową a tzw. "chudziakiem". Należy pamiętać o zachowaniu odpowiedniego, minimalnego spadku (zwykle 2%), który zapewni grawitacyjny odpływ ścieków. Rury przeprowadzane przez bloczki podmurówki powinny być umieszczone w tulejach ochronnych i odpowiednio uszczelnione.
4. Instalacje w Posadzce
Po wybudowaniu ścian i zamontowaniu okien oraz drzwi, a także po rozprowadzeniu instalacji elektrycznej, można przystąpić do prac hydraulicznych w posadzce. Obejmuje to:
- Kanalizację wewnętrzną: Doprowadzenie rur do poszczególnych punktów poboru (toalety, umywalki, brodziki, stelaże podtynkowe).
- Instalację wodną: Doprowadzenie rur od przyłącza wodociągowego do miejsc poboru zimnej i ciepłej wody użytkowej, w tym instalację cyrkulacji CWU.
- Centralne ogrzewanie: Wykonanie podejść do grzejników i rozdzielaczy ogrzewania podłogowego.
- Instalacje dodatkowe: W tym systemy centralnego odkurzania czy rekuperacji (wentylacji mechanicznej).
Możliwe jest wykonanie tych prac po tynkowaniu, co minimalizuje ryzyko uszkodzenia rur, ale może generować więcej poprawek tynków. Niezależnie od kolejności, prace te muszą zakończyć się próbami szczelności.
5. Ogrzewanie Podłogowe
Ogrzewanie podłogowe, będące elementem systemu centralnego ogrzewania, również montuje się w posadzce. Po rozprowadzeniu pozostałych instalacji, układa się warstwę izolacji cieplnej (najczęściej styropian), a następnie rury ogrzewania podłogowego. Zaleca się stosowanie pełnych odcinków rur bez połączeń w podłodze, co zwiększa bezpieczeństwo i szczelność systemu.
6. Montaż Grzejników
Po wykonaniu posadzki przychodzi czas na montaż grzejników. Wybór konkretnego typu grzejników (np. płytowe stalowe) powinien być przemyślany z wyprzedzeniem, ponieważ nietypowe modele mogą wymagać dłuższego czasu oczekiwania na produkcję.
7. Prace Hydrauliczne na Zewnątrz
Ten etap obejmuje wykonanie przyłączy wodociągowych, kanalizacyjnych i gazowych. Przyłącze wodociągowe wymaga często budowy studni wodomierzowej. Instalacja kanalizacyjna może prowadzić do sieci miejskiej, szamba lub przydomowej oczyszczalni ścieków. Przyłącze gazowe powinno być wykonane wyłącznie przez fachowca z odpowiednimi uprawnieniami.
8. Źródło Ciepła
Wybór źródła ciepła dla domu to jedna z kluczowych decyzji. Dostępne opcje obejmują kotły gazowe, olejowe, elektryczne, na ekogroszek czy pellet, a także pompy ciepła, kominki czy kolektory słoneczne do wspomagania podgrzewania wody użytkowej.
9. Biały Montaż
Ostatnim etapem jest tzw. "biały montaż", czyli instalacja urządzeń sanitarnych takich jak umywalki, miski ustępowe, wanny, brodziki, bidety, zlewozmywaki, a także elementów armatury, takich jak baterie, syfony czy przyciski spłukujące.
Konserwacja i Dbanie o Instalację Hydrauliczną
Regularna konserwacja jest kluczowa dla zapewnienia długowieczności i sprawnego działania instalacji hydraulicznej.
Regularne Czyszczenie
Urządzenia sanitarne, takie jak toaleta czy umywalka, powinny być regularnie czyszczone, aby zapobiec gromadzeniu się kamienia, osadów i rozwojowi bakterii. Rodzaj stosowanych środków czyszczących powinien być dopasowany do materiału, z którego wykonane są urządzenia.
Kontrola Uszczelek i Zaworów
Uszkodzone uszczelki i zawory są częstą przyczyną wycieków. Okresowa kontrola ich stanu i ewentualna wymiana pozwoli uniknąć poważniejszych problemów.
Czyszczenie Odpływów
Zatkanie odpływu to powszechny problem, któremu można zapobiec poprzez regularne usuwanie zanieczyszczeń, takich jak włosy czy resztki jedzenia.
Inspekcja Instalacji
Regularne sprawdzanie stanu rur i połączeń instalacji wodno-kanalizacyjnej może pomóc w wykryciu potencjalnych problemów, takich jak drobne nieszczelności, zanim przerodzą się one w poważne awarie.
Najczęstsze Awarie Instalacji Wodnej i Jak Sobie z Nimi Radzić
Instalacja hydrauliczna, mimo swojej solidności, jest narażona na różnego rodzaju awarie. Zrozumienie ich przyczyn i sposobów naprawy może zaoszczędzić czas i pieniądze.
Zatkane Rury
Zatkany zlew, toaleta czy odpływ to jedne z najbardziej frustrujących problemów. Najczęstszymi przyczynami są nagromadzone włosy, tłuszcz, resztki jedzenia czy nawet drobne przedmioty. Do udrożnienia rur można użyć środków chemicznych, narzędzi mechanicznych (np. przepychacz sprężynowy) lub wezwać hydraulika. Ważne jest, aby nie wylewać tłuszczu i resztek jedzenia do kanalizacji.
Jak przepchać i udrożnić zapchane rury – Najlepszy sposób
Przeciekające Krany i Rury
Przecieki są zazwyczaj spowodowane uszkodzeniem uszczelki, zużyciem zaworu lub pęknięciem rury. W przypadku cieknącego kranu, często wystarczy wymiana uszczelki. Poważniejsze przecieki wymagają interwencji hydraulika. Warto pamiętać o zakręceniu głównego zaworu wody przed przystąpieniem do naprawy.
Problemy z Ciśnieniem Wody
Niskie ciśnienie wody może być spowodowane zanieczyszczeniem filtrów, uszkodzeniem rur lub problemami z głównym zaworem wodnym. W niektórych przypadkach, rozwiązaniem może być instalacja wzmacniacza ciśnienia.
Korozja Rur
Szczególnie w przypadku starszych instalacji z rur stalowych, korozja może prowadzić do osłabienia ich struktury i powstawania nieszczelności. Rury z tworzyw sztucznych oraz miedź są znacznie bardziej odporne na korozję.
Bezpieczeństwo i Profesjonalizm w Pracach Hydraulicznych
Choć wiele drobnych napraw można wykonać samodzielnie, niektóre prace hydrauliczne wymagają specjalistycznej wiedzy i uprawnień.
Ryzyko Nieprofesjonalnego Montażu
Nieprawidłowy montaż urządzeń sanitarnych, zwłaszcza tych podłączonych do gazu lub systemów grzewczych, może prowadzić do poważnych zagrożeń, takich jak wycieki gazu, zalania, a nawet pożary. Dlatego tak ważne jest, aby do skomplikowanych prac, takich jak montaż kotła gazowego czy podłączenie instalacji gazowej, zatrudniać wykwalifikowanych specjalistów.
Uprawnienia Hydrauliczne i Gazownicze
Hydraulik z odpowiednimi uprawnieniami hydraulicznymi i gazowniczymi posiada nie tylko wiedzę teoretyczną, ale także praktyczne umiejętności i certyfikaty niezbędne do bezpiecznego wykonywania prac przy instalacjach wodnych i gazowych.
Ubezpieczenie Domu
W przypadku awarii hydraulicznych, które mogą prowadzić do zalania mieszkania lub domu sąsiadów, ubezpieczenie nieruchomości może stanowić istotne wsparcie finansowe. Warto zapoznać się z ogólnymi warunkami ubezpieczenia, aby wiedzieć, na jakie wsparcie można liczyć w poszczególnych sytuacjach.
Przyszłość Instalacji Hydraulicznych: Technologie i Zrównoważony Rozwój
Branża hydrauliczna stale się rozwija, wprowadzając nowe technologie i rozwiązania mające na celu zwiększenie efektywności, bezpieczeństwa i zrównoważonego rozwoju.
Inteligentne Sieci Wodno-Kanalizacyjne
Rozwój inteligentnych sieci, wykorzystujących czujniki, analizatory i algorytmy, pozwala na monitorowanie i optymalizację przepływu wody w czasie rzeczywistym. Technologie te przyczyniają się do zmniejszenia strat wody, poprawy jakości usług i ułatwiają utrzymanie infrastruktury.
Zrównoważony Rozwój i Zmiany Klimatyczne
Coraz większe znaczenie nabierają rozwiązania przyjazne dla środowiska, takie jak systemy odzysku wody deszczowej, technologie oszczędzania wody czy systemy grzewcze oparte na odnawialnych źródłach energii. Hydraulika musi adaptować się do wyzwań związanych ze zmianami klimatycznymi i rosnącymi potrzebami społeczeństwa.
Porady dla Majsterkowiczów: Podstawy Hydrauliki w Domu
Dla osób zainteresowanych samodzielnym wykonywaniem prostych prac hydraulicznych, istnieje szereg praktycznych wskazówek.
Podstawowa Wiedza i Narzędzia
Zrozumienie podstawowych zasad hydrauliki, takich jak ciśnienie, przepływ i opór, jest kluczowe. Niezbędne narzędzia to m.in. klucze do rur, obcinaki, zgrzewarki, narzędzia do zaciskania kształtek, taśma teflonowa i uszczelniacze.
Wybór Materiałów i Technik Montażu
Znajomość właściwości rur PE-RT, kształtek PP, śrubunków mosiężnych czy rozdzielaczy pozwala na świadomy wybór materiałów. Ważne jest stosowanie odpowiednich technik łączenia, takich jak lutowanie, zaciskanie czy zaprasowywanie, w zależności od typu rur.
Planowanie i Konserwacja
Dokładne zaplanowanie instalacji, uwzględniające rozmieszczenie rur i kluczowych elementów, jest podstawą. Regularne sprawdzanie szczelności systemu i wykonywanie podstawowych czynności konserwacyjnych, takich jak czyszczenie filtrów, zapobiega wielu problemom.
Unikanie Typowych Błędów
Należy pamiętać o zachowaniu odpowiedniego spadku w kanalizacji, stosowaniu uszczelniaczy w połączeniach oraz minimalizowaniu liczby połączeń w instalacji, aby zmniejszyć ryzyko rozszczelnienia. Ważne jest również, aby nie wylewać nieodpowiednich substancji do kanalizacji.
Prawidłowo zaprojektowana i wykonana instalacja hydrauliczna to inwestycja w komfort, bezpieczeństwo i długowieczność Twojego domu. Zrozumienie jej działania i podstawowych zasad konserwacji pozwoli Ci cieszyć się jej bezawaryjnym użytkowaniem przez wiele lat.
