Przewód Elektryczny: Budowa, Zastosowanie i Kluczowe Aspekty Instalacji

Współczesne życie jest nierozerwalnie związane z energią elektryczną i sygnałami telekomunikacyjnymi przesyłanymi za pomocą kabli i przewodów. Każdy dom, mieszkanie czy budynek użyteczności publicznej wyposażony jest w instalację elektryczną, która rozprowadza prąd do gniazdek, punktów oświetleniowych i różnorodnych urządzeń. Jakość i rodzaj użytych materiałów do budowy tej sieci mają fundamentalne znaczenie dla funkcjonalności, niezawodności oraz, co najważniejsze, bezpieczeństwa użytkowników. Choć wiele urządzeń korzysta z coraz bardziej zaawansowanych technologii bezprzewodowych, energia elektryczna nadal wymaga fizycznego medium do przepływu - przewodów elektrycznych. Ta sytuacja prawdopodobnie nie ulegnie zmianie w najbliższej przyszłości, czyniąc zrozumienie budowy i zastosowania przewodów elektrycznych kluczowym dla każdego, kto zajmuje się projektowaniem, wykonawstwem lub po prostu użytkowaniem instalacji elektrycznych.

Przewody i kable, często używane zamiennie w języku potocznym, w rzeczywistości stanowią dwa odrębne pojęcia w branży elektrycznej, których niewłaściwe stosowanie może prowadzić do poważnych konsekwencji. Zrozumienie tych różnic jest pierwszym krokiem do prawidłowego doboru materiałów i zapewnienia bezpieczeństwa.

Czym jest przewód elektryczny?

Przewód elektryczny to podstawowy element obwodu elektrycznego lub telekomunikacyjnego, którego głównym zadaniem jest przewodzenie prądu elektrycznego lub sygnałów na określoną odległość. Jego budowa jest stosunkowo prosta: składa się z materiału przewodzącego, zwanego żyłą - najczęściej wykonanego z miedzi lub aluminium, przybierającego formę drutu, linki lub szynoprzewodu. Żyła może być izolowana, ale nie jest to wymóg konieczny - przykładem są nieizolowane przewody stosowane w liniach napowietrznych. Przewody są zazwyczaj produkowane na niższe napięcia i są wystarczające dla standardowych instalacji budownictwa jednorodzinnego. Często są również bardziej ekonomicznym wyborem w porównaniu do kabli.

Przewody można klasyfikować według różnych kryteriów:

• Według budowy żyły:
  • Drut: Jednolity, sztywny pręt metalowy.
  • Linka: Składa się z wielu cienkich drucików skręconych razem, co zapewnia większą giętkość.
  • Linka giętka: Szczególnie elastyczna odmiana linki, stosowana tam, gdzie wymagana jest duża swoboda ruchu.
• Według materiału żyły:
  • Miedź: Najczęściej stosowany materiał ze względu na doskonałą przewodność i odporność na korozję.
  • Aluminium: Lżejsze i tańsze od miedzi, ale gorzej przewodzi prąd i jest bardziej podatne na uszkodzenia mechaniczne. Dawniej powszechnie stosowane w instalacjach budynków mieszkalnych.
• Według materiału izolacji:
  • Y (Polwinit / PVC): Najpopularniejszy materiał izolacyjny, odporny na wilgoć i wiele substancji chemicznych.
  • G (Guma): Zapewnia dobrą elastyczność i odporność na temperaturę.
  • X (Polietylen / PE): Charakteryzuje się dobrą odpornością elektryczną i mechaniczną.
  • PUR (Poliuretan): Oferuje wysoką odporność na ścieranie, temperaturę i czynniki chemiczne.
• Według przeznaczenia:
  • Przewody elektroenergetyczne: Służą do przesyłania i rozdziału energii elektrycznej.
  • Przewody telekomunikacyjne: Przeznaczone do przesyłu informacji w postaci sygnałów elektrycznych.
  • Przewody nawojowe: Stosowane do budowy uzwojeń maszyn i aparatów elektrycznych.
  • Przewody specjalne: W tym samochodowe, dźwigowe, grzewcze.

Czym jest kabel elektryczny?

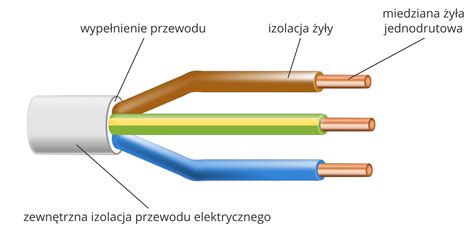

Kabel elektryczny to produkt bardziej złożony, składający się z jednego lub kilku przewodów (żył), które są zazwyczaj indywidualnie izolowane, a następnie umieszczone we wspólnej osłonie lub powłoce. Ta wspólna osłona chroni poszczególne żyły przed wilgocią i innymi czynnikami zewnętrznymi, a także zapewnia bezpieczeństwo użytkownikom, izolując ich od przepływającego prądu. Dzięki swojej konstrukcji kable są znacznie bardziej wytrzymałe i mogą być stosowane w trudniejszych warunkach, w tym układane bezpośrednio w ziemi, a nawet w wodzie. Kable są również przystosowane do pracy pod wyższymi napięciami, a przekroje ich żył mogą dochodzić do 240 mm². Warto zaznaczyć, że każdy kabel jest rodzajem przewodu, ale nie każdy przewód jest kablem ze względu na swoją prostszą budowę.

Kable można rozróżnić po oznaczeniach literowych, gdzie wielka litera "K" w nazwie kodowej zazwyczaj wskazuje na kabel. Budowa kabla obejmuje zazwyczaj:

• Żyłę: Materiał przewodzący prąd (miedź lub aluminium).
• Izolację wewnętrzną: Warstwa izolująca poszczególne żyły.
• Wkładki wypełniające: Mogą być stosowane w celu zapewnienia odpowiedniego kształtu i ochrony.
• Warstwy izolujące i ochronne: Obejmują m.in. powłoki ołowiane, osłony włókniste, pancerze stalowe oraz zewnętrzne powłoki ochronne, które zabezpieczają kabel przed czynnikami mechanicznymi i atmosferycznymi.

Oznaczenia przewodów i kabli - klucz do zrozumienia

Producenci stosują ujednolicone oznaczenia literowe i numeryczne, które dostarczają kluczowych informacji o budowie, materiale i przeznaczeniu danego przewodu lub kabla. Zrozumienie tych oznaczeń jest niezbędne dla prawidłowego doboru materiałów. Podstawowe elementy oznaczeń to:

1. Pierwsza litera (lub brak oznaczenia) - konstrukcja żyły:

   • D: Drut (jednolity, sztywny).
   • L: Linka (wielodrutowa, giętka).
   • Lg: Linka giętka (szczególnie elastyczna).
   • Brak oznaczenia: Zazwyczaj oznacza drut.

2. Litera określająca materiał żyły (jeśli nie jest to miedź):

   • A: Aluminium.
   • F: Stal.
   • Brak oznaczenia: Materiałem jest miedź.

3. Litery określające materiał izolacji:

   • Y: Polwinit (PVC).
   • G: Guma.
   • X: Polietylen (PE).
   • PUR: Poliuretan.

4. Litery określające budowę i przeznaczenie:

   • p: Przewód płaski (np. YDYp).
   • t: Przewód wtynkowy (np. YDYt).
   • żo: Żyła ochronna (zielono-żółta).
   • a: Powłoka z przędzy bawełnianej.
   • b: Izolacja wytrzymuje wysoką temperaturę.
   • c: Materiał niepalny.
   • d: Zwiększona grubość izolacji.
   • n: Przewód wyposażony w linkę nośną.
   • OW: Oponowy warsztatowy (gruba, gumowa powłoka, do trudnych warunków).
   • OM: Oponowy mieszkaniowy (do przyłączania ruchomych urządzeń).
   • YDY: Przewód miedziany, jednodrutowy z izolacją polwinitową, do układania na stałe.
   • YKY: Kabel elektroenergetyczny 0,6/1kV, z żyłami miedzianymi, do układania w ziemi, powietrzu, budynkach.
   • YAKY: Kabel elektroenergetyczny 0,6/1kV, z żyłami aluminiowymi.

5. Napięcie znamionowe: Podawane w formacie U₀/U (np. 300/500 V lub 450/750 V), określa maksymalne dopuszczalne napięcie pracy izolacji. U₀ to napięcie między żyłą roboczą a ochronną, U to napięcie między żyłami fazowymi.

Różnice między kablami a przewodami - praktyczne zastosowanie

• Przewody: Stosowane głównie wewnątrz budynków, do instalacji stałych lub do przyłączania urządzeń ruchomych. Są zazwyczaj tańsze i wystarczające dla większości domowych zastosowań.
• Kable: Ze względu na swoją wytrzymałość i odporność, idealnie nadają się do instalacji zewnętrznych, układania w ziemi, a także tam, gdzie występują trudne warunki środowiskowe lub wymagane jest wyższe napięcie.

Prowadzenie i montaż przewodów i kabli

Bezpieczna i funkcjonalna instalacja elektryczna wymaga starannego planowania i wykonania. Kable i przewody elektryczne powinny być zabezpieczone przed uszkodzeniami mechanicznymi.

• Bruzdowanie: Przewody płaskie zazwyczaj układa się płytko pod tynkiem. Grubsze kable lub grupy przewodów mogą wymagać wykucia głębszych bruzd.
• Mocowanie: Przewody giętkie montuje się za pomocą zaczepów, a grubsze kable przytwierdza do ściany blaszkami.
• Peszle (rurki instalacyjne): Umożliwiają łatwą wymianę przewodów (szczególnie teletechnicznych) bez ingerencji w strukturę budynku. Średnicę peszla dobiera się tak, aby jego przekrój wewnętrzny był co najmniej 3 razy większy od sumy przekrojów przewodów. Zaleca się, aby odcinki w jednej rurce nie przekraczały 5 metrów.
• Strefy instalacyjne: W pomieszczeniach, zgodnie z normą N SEP-E-002, wyznacza się strefy instalacyjne. Poziome strefy przeznaczone są dla pomieszczeń z powierzchnią roboczą na ścianach (np. kuchnie), a pionowe sięgają od sufitu do podłogi.

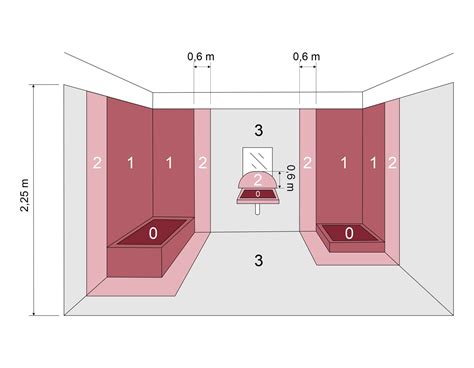

• Łazienki i strefy wilgotne: Pomieszczenia takie jak łazienki, wyposażone w wannę lub prysznic, są podzielone na strefy (0, 1, 2), objęte szczególnymi przepisami bezpieczeństwa (PN-HD 60364-7-701:2010). W tych strefach wymagane jest stosowanie urządzeń o odpowiednim stopniu ochrony IP (np. IPX4, IPX5, IPX7) oraz często stosuje się wyłączniki różnicowoprądowe (RCD). Obowiązkowe jest również podłączenie wszystkich elementów przewodzących do szyny wyrównania potencjałów.

Łączenie przewodów elektrycznych

Niezbędnym elementem każdej instalacji jest łączenie przewodów. Do tego celu stosuje się różnego rodzaju złączki i kostki. Ważne jest, aby:

• Dobierać złączki o odpowiednim przekroju do łączonych przewodów.
• Starannie zdejmować izolację, unikając zbyt krótkiego lub zbyt długiego odsłonięcia żyły.
• Sprawdzać jakość połączenia poprzez delikatne szarpnięcie.
• Niedopuszczalne jest skręcanie żył i izolowanie ich taśmą.

Instalacje teletechniczne

Oprócz instalacji elektroenergetycznych, w budynkach prowadzi się również instalacje teletechniczne. Zgodnie z przepisami (Dz.U. z 2018 r. poz. 1422 i z 2017 r. poz. 2285, Dział IV Rozdział 8 § 187.2), powinny one zapewniać bezkolizyjność z innymi instalacjami oraz bezpieczeństwo użytkowników. Wymagane jest stosowanie urządzeń ochrony przeciwprzepięciowej i przeciwprzetężeniowej. Elementy wyprowadzone ponad dach muszą być chronione przez instalację piorunochronną lub uziemione.

Rodzaje przewodów i kabli - przegląd popularnych typów

• YDYpżo 3x 2,5 450/750 V: Płaski przewód instalacyjny, z żyłą ochronną (żo), trzyżyłowy, o przekroju 2,5 mm², dopuszczony do napięcia 750 V. Stosowany do zasilania urządzeń o większym poborze mocy.
• YDYpżo 3x 1,5 450/750 V: Podobny do wyżej wymienionego, ale o mniejszym przekroju żyły (1,5 mm²), stosowany do oświetlenia i mniejszych odbiorników.
• YDY 2x 1 300/500 V: Okrągły przewód instalacyjny, dwużyłowy, o przekroju 1 mm², do zastosowań sygnalizacyjnych i sterowniczych.
• H07V-K 16 (Lgy 16 żo): Elastyczny przewód instalacyjny, często stosowany w szafach sterowniczych i tam, gdzie wymagana jest duża giętkość.
• Skrętka kat. 5e: Przewód stosowany w sieciach teleinformatycznych do przesyłu danych. Jest to skrętka dwużyłowa, gdzie pary przewodów są skręcone ze sobą w celu redukcji zakłóceń.
• Skrętka kat. 6: Bardziej zaawansowana wersja skrętki, zapewniająca wyższe prędkości transmisji danych i lepszą odporność na zakłócenia.
• Przewód antenowy odporny na UV: Specjalistyczny przewód do instalacji antenowych, odporny na działanie promieniowania ultrafioletowego, co zapewnia jego trwałość na zewnątrz budynków.
• Skrętka żelowana: Przeznaczona do układania w ziemi lub w miejscach narażonych na wilgoć, dzięki specjalnemu żelowi wypełniającemu przestrzeń między żyłami.
• YTDY: Przewód stosowany głównie do instalacji domofonowych i niskonapięciowych.
• YKY do ziemi: Kable elektroenergetyczne o podwyższonej odporności, przeznaczone do układania bezpośrednio w gruncie.

Rozdzielnica elektryczna - serce instalacji

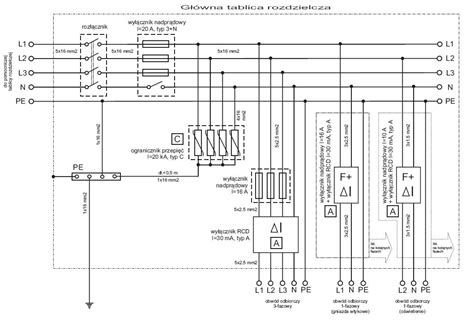

Tablica rozdzielcza, czyli rozdzielnica elektryczna, stanowi centrum sterowania instalacją. Powinna być umieszczona w miejscu dogodnym dla użytkownika, zazwyczaj w przedpokoju lub korytarzu, blisko "środka obciążenia" - pomieszczeń o największym zapotrzebowaniu na energię (kuchnia, łazienka). Zalecana wysokość montażu to 1,1-1,85 m. W przypadku dużych domów, zamiast jednej, dużej rozdzielnicy, można zastosować system głównych i lokalnych rozdzielnic (np. na piętrze, w garażu).

Rozmiar rozdzielnicy powinien uwzględniać nie tylko obecne zapotrzebowanie na liczbę obwodów i zabezpieczeń, ale także rezerwę na przyszłe rozbudowy. Inwestorzy często preferują mniejsze, mniej widoczne konstrukcje, co może stanowić wyzwanie dla projektanta i instalatora.

Kluczowe aspekty wyboru i instalacji

• Projekt instalacji: Posiadanie dokładnego projektu instalacji elektrycznej jest kluczowe. Pozwala ono na precyzyjny dobór odpowiednich przewodów i kabli, a także na uniknięcie problemów związanych z przyszłym użytkowaniem.
• Komunikacja z inwestorem: Ważne jest, aby instalator nawiązał dialog z inwestorem, pytając o planowane urządzenia i ich funkcje. Zadowolenie inwestora zależy od funkcjonalności i bezpieczeństwa instalacji, a nie tylko od jej wykonania "na czas".
• Parametry techniczne: Zamiast kierować się jedynie ceną, należy zwracać uwagę na parametry techniczne przewodów i kabli, porównując karty katalogowe i upewniając się, że dany produkt jest odpowiedni do zamierzonego zastosowania.
• Szkolenia i wiedza: Brak kompleksowych szkoleń i rzetelnych materiałów na temat kabli i przewodów stanowi problem dla wielu instalatorów. Ciągłe podnoszenie kwalifikacji i zdobywanie wiedzy jest niezbędne.

Kwestie bezpieczeństwa i normy

Instalacje elektryczne muszą spełniać szereg norm i przepisów, mających na celu zapewnienie bezpieczeństwa użytkowników. Dotyczy to zarówno instalacji elektroenergetycznych, jak i teletechnicznych. W przypadku pomieszczeń wilgotnych, takich jak łazienki, normy szczegółowo określają wymagania dotyczące urządzeń i sposobu prowadzenia przewodów. Należy pamiętać, że przepisy te często określają minimalne wymagania techniczne.

W przypadku wątpliwości co do doboru odpowiednich materiałów lub sposobu wykonania instalacji, zawsze warto skonsultować się z wykwalifikowanym elektrykiem lub projektantem instalacji. Pamiętajmy, że bezpieczeństwo instalacji elektrycznej jest priorytetem, a jej prawidłowe wykonanie przekłada się na długoterminowe zadowolenie i ochronę życia i zdrowia.
