Nadproża nad oknami – klucz do stabilności i estetyki Twojego domu

Budowa domu to złożony proces, w którym każdy, nawet najmniejszy element, odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i komfortu przyszłych mieszkańców. Jednym z takich fundamentalnych, choć często niedocenianych, elementów konstrukcyjnych jest nadproże. To właśnie ono stanowi gwarancję, że ściana nad oknem czy drzwiami nie ulegnie pęknięciu ani nie zapadnie się pod naporem ciężaru stropu i kolejnych kondygnacji budynku. Nadproże to nic innego jak belka konstrukcyjna - wykonana z żelbetu, stali, ceramiki lub innego materiału - montowana w ścianie nad otworem okiennym lub drzwiowym. Jego głównym zadaniem jest zebranie wszystkich obciążeń pionowych i skuteczne rozłożenie ich na boki, na fragmenty ściany nośnej, zwane węgarkami. Z tego powodu projekt budowlany zawsze precyzyjnie określa typ, wymiary oraz sposób montażu nadproży dla każdego otworu w budynku, zapewniając jego integralność strukturalną i bezpieczeństwo. Rynek materiałów budowlanych oferuje szeroki wybór rozwiązań, od prostych i ekonomicznych belek po zaawansowane systemy minimalizujące straty ciepła. Wybór odpowiedniego typu nadproża zależy od wielu czynników, które wspólnie analizujemy, aby podjąć optymalną decyzję.

Zrozumieć rolę nadproża: Filary stabilności twojego domu

Wyobraźmy sobie ścianę z wyciętym otworem na okno. Siły działające z góry - ciężar muru, stropu, a nierzadko także dachu - muszą znaleźć nową drogę, aby bezpiecznie przenieść się na fundamenty. W tym miejscu na scenę wkracza belka nadprożowa, która niczym poziomy most „przykrywa” otwór okienny lub drzwiowy. Jej fundamentalną funkcją jest zebranie wszystkich obciążeń pionowych i równomierne rozłożenie ich na boki, na fragmenty ściany nośnej, czyli wspomniane wcześniej węgarki. Dlatego też projekt budowlany zawsze zawiera szczegółowe wytyczne dotyczące typu, wymiarów i metody montażu nadproży dla każdego otworu w budynku. Pominięcie tego elementu lub zastosowanie niewłaściwego rozwiązania może prowadzić do poważnych konsekwencji, w tym pęknięć ścian, deformacji stolarki, a w skrajnych przypadkach nawet do zawalenia się konstrukcji. Dbałość o prawidłowy dobór i montaż nadproża to inwestycja w bezpieczeństwo i trwałość całego domu.

Rodzaje nadproży: Od tradycyjnych belek po nowoczesne systemy

Rynek materiałów budowlanych oferuje bogaty wachlarz rozwiązań w zakresie nadproży, z których każde ma swoje specyficzne zastosowanie i właściwości. Wybór odpowiedniego typu zależy od wielu czynników, takich jak szerokość otworu, rodzaj ściany, wymagania konstrukcyjne oraz oczekiwana izolacyjność termiczna.

Nadproża żelbetowe - uniwersalność i wytrzymałość

Nadproża żelbetowe to tradycyjne i niezwykle uniwersalne rozwiązanie, które znajduje zastosowanie w niemal każdym typie budownictwa. Są one wykonywane z mieszanki betonowej wzmocnionej stalowym zbrojeniem, którego parametry są ściśle określone przez projektanta. Proces ich tworzenia najczęściej odbywa się bezpośrednio na budowie, co wymaga precyzyjnego wykonania szalunku (formy z desek, sklejki lub płyt OSB), poprawnego ułożenia zbrojenia oraz zalania betonem.

• Zalety: Pełna dowolność w kształtowaniu nadproża, co czyni je idealnym rozwiązaniem dla okien łukowych, narożnych czy otworów o bardzo dużej rozpiętości. Oferują wysoką wytrzymałość i nośność.
• Wady: Są to rozwiązania najbardziej czasochłonne i pracochłonne. Wymagają odpowiedniego czasu na wiązanie betonu (zazwyczaj około 28 dni do uzyskania pełnej wytrzymałości), a także precyzji przy wykonaniu szalunku i zbrojenia.
• Kiedy stosować: Wszędzie tam, gdzie potrzebna jest wysoka wytrzymałość, możliwość dopasowania do nietypowych kształtów otworów, a także przy otworach o dużej rozpiętości.

Nadproża prefabrykowane - szybkość i wygoda montażu

Nadproża prefabrykowane to gotowe, fabrycznie zbrojone belki, które na budowę przyjeżdżają w stanie gotowym do montażu. Dostępne są w różnych wariantach, najczęściej betonowe lub wykonane z lżejszego keramzytobetonu. Ich główną zaletą jest szybkość i prostota montażu, co znacząco przyspiesza prace budowlane.

• Najpopularniejsze rodzaje:
  • Belki typu L-19: To klasyczne rozwiązanie na polskich budowach. Nazwa pochodzi od przekroju belki w kształcie litery „L” i standardowej wysokości 19 cm.
    • Zalety: Niska cena, powszechna dostępność, bardzo szybki i prosty montaż.
    • Wady: Stanowią znaczny mostek termiczny, ponieważ beton słabo izoluje. Wymagają starannego ocieplenia od zewnątrz.
  • Nadproża systemowe: Producenci systemów murowych (np. Ytong, H+H, Porotherm, Leier) oferują gotowe nadproża wykonane z tego samego materiału co bloczki czy pustaki, co zapewnia lepszą kompatybilność materiałową i cieplną.
    • Nadproża z betonu komórkowego (gazobetonu): Są to zbrojone belki o bardzo niskim współczynniku przewodzenia ciepła. Montuje się je na cienkospoinowej zaprawie.
    • Nadproża ceramiczne: Składają się z ceramicznej kształtki w kształcie litery „U” lub „L”, wewnątrz której umieszcza się zbrojenie i zalewa betonem. Często mają wkładkę styropianową dla poprawy izolacyjności.
• Kiedy stosować: Przy standardowych otworach okiennych i drzwiowych, gdy priorytetem jest szybkość montażu i ekonomia. Nadproża systemowe są szczególnie polecane do budowy ścian jednorodnych materiałowo.

Nadproża stalowe - wytrzymałość przy dużych rozpiętościach

Nadproża stalowe, najczęściej w formie gotowych belek stalowych (np. dwuteowników), wyróżniają się najwyższym stosunkiem wytrzymałości do masy.

• Zalety: Bardzo wysoka wytrzymałość i sztywność, co czyni je idealnym rozwiązaniem dla otworów o ekstremalnie dużej rozpiętości.
• Wady: Wysoka cena, podatność na korozję (wymagają starannego zabezpieczenia antykorozyjnego) oraz bardzo słaba izolacyjność termiczna, co skutkuje powstawaniem mostków cieplnych.
• Kiedy stosować: Przy przebudowach i modernizacjach starych budynków, konstrukcjach szkieletowych, otworach o ekstremalnie dużej rozpiętości (np. bramy garażowe), gdzie wymagana jest maksymalna nośność.

Nadproża drewniane - tradycja i prostota

Nadproża drewniane to klasyczne rozwiązanie, które wciąż można spotkać w domach z bali, konstrukcjach szkieletowych lub podczas renowacji starych budynków. Mogą mieć formę prostej, litej belki drewnianej.

• Zalety: Proste w wykonaniu, nadają wnętrzu naturalny charakter.
• Wady: Mają ograniczoną nośność, co sprawia, że nadają się jedynie do niewielkich obciążeń. Wymagają zabezpieczenia przed wilgocią i szkodnikami.
• Kiedy stosować: Przy niewielkich obciążeniach, w budynkach o konstrukcji drewnianej lub podczas renowacji.

Nadproża strunobetonowe - wysoka odporność i niewielki przekrój

Nadproża strunobetonowe (sprężone) to rodzaj prefabrykatów, które dzięki zastosowaniu stali sprężającej charakteryzują się dużą wytrzymałością przy stosunkowo niewielkim przekroju.

• Zalety: Duża odporność na obciążenia, dobra wytrzymałość, łatwość montażu, często nie wymagają podpór montażowych przy mniejszych rozpiętościach.
• Wady: Wyższa cena w porównaniu do klasycznych belek prefabrykowanych.
• Kiedy stosować: Przy średnich i dużych rozpiętościach, gdzie wymagana jest wysoka nośność przy zachowaniu stosunkowo niewielkiego przekroju elementu.

Nadproża ceramiczne - kompatybilność i izolacja

Nadproża ceramiczne, często w formie kształtek z ceramiki, są projektowane tak, aby idealnie pasowały do systemów murowych. Zazwyczaj posiadają wkładkę termoizolacyjną, co minimalizuje straty ciepła.

• Zalety: Doskonała izolacyjność termiczna, kompatybilność z pustakami ceramicznymi, łatwość montażu.
• Wady: Mogą mieć ograniczenia co do rozpiętości i nośności w porównaniu do nadproży żelbetowych czy stalowych.
• Kiedy stosować: W domach budowanych z pustaków ceramicznych, gdzie ważna jest ciągłość izolacji termicznej i spójność materiałowa.

Nadproża z cegły (typu kleina) - tradycja w ceglanych ścianach

Nadproża z cegły, znane jako nadproża typu kleina, są wykonywane z cegieł połączonych zaprawą i zbrojonych stalowymi wkładkami. Stosuje się je głównie w ścianach ceglanych o większej grubości.

• Zalety: Tradycyjne rozwiązanie, dobrze komponuje się z ceglanymi ścianami.
• Wady: Ograniczone możliwości konstrukcyjne i rozpiętości.
• Kiedy stosować: W ścianach ceglanych o grubości większej niż 25 cm.

Nietypowe kształty okien i wyzwania konstrukcyjne

Fantazja architektów w wyborze kształtów okien bywa ogromna, w wielu domach są więc okna o nietypowych kształtach - półokrągłe, okrągłe czy trójkątne. Z nadprożami do takich otworów też nie jest łatwo, ponieważ wymagają one indywidualnych rozwiązań konstrukcyjnych.

Nadproże nad oknem łukowym

Wykonanie nadproża nad oknem łukowym opiera się na podobnych zasadach jak w przypadku okien łukowych, z tą różnicą, że spód deskowania musi być precyzyjnie uformowany w kształt łuku. Do odpowiedniego ukształtowania takiego nadproża niezbędne są krążyny, czyli wzorniki wycięte zgodnie z krzywizną łuku. Murowanie rozpoczyna się jednocześnie od obu końców łuku i postępuje ku jego szczytowi, gdzie ostatnim elementem jest zwornik. Po związaniu zaprawy łączącej cegły, można wypełnić nią puste miejsca i powierzchnię grzbietu sklepienia. Alternatywnie, można zastosować łukowe nadproże żelbetowe, gdzie kluczowe jest dokładne wyprofilowanie spodniej części deskowania.

Nadproże nad oknem trójkątnym

Podobnie jak w przypadku okien łukowych, nadproża nad oknami trójkątnymi wykonuje się z użyciem deskowania uformowanego w kształt trójkąta. Proces ten wymaga precyzji i zastosowania odpowiednich wzorników.

Nadproże nad oknem okrągłym

Dla okrągłych otworów okiennych dopuszczalne są różne rozwiązania. Jedną z metod jest formowanie lub wycięcie okrągłego otworu w murze, a następnie wykonanie tradycyjnego nadproża poziomego jedną warstwę muru wyżej, które musi być nieco szersze niż sam otwór. Inną opcją jest obmurowanie otworu cegłami i ułożenie zbrojenia w jednej lub dwóch poziomach spoin ponad nim. Dokładny sposób wykonania powinien być określony przez konstruktora.

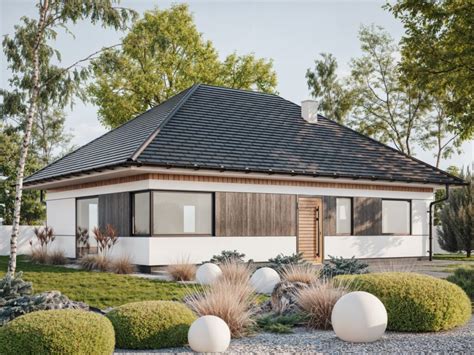

Nadproże nad oknem narożnym

Okna narożne stanowią szczególne wyzwanie konstrukcyjne. Nadproża w takich miejscach często muszą być wykonane wyłącznie z betonu z odpowiednim zbrojeniem. Niekiedy konieczne jest również zastosowanie słupka podpierającego pod narożnikiem ścian - może być on betonowy lub stalowy. Decyzja o jego zastosowaniu zależy od obciążeń działających od góry na nadproże. Stalowy słupek można zamaskować w taki sposób, aby nie wpływał negatywnie na estetykę elewacji.

Jeśli okna w narożniku domu nie są od siebie oddzielone słupem lub filarem, nadproża stają się elementami wspornikowymi. Są to belki, które mają jeden koniec zamocowany, a drugi swobodny. Belki wspornikowe uginają się na końcu dwukrotnie bardziej niż dwukrotnie od nich dłuższe belki swobodnie podparte. Wymagają one nie tylko większej nośności, ale także dużej sztywności, aby ograniczyć ich ugięcia. Dlatego takie wspornikowe nadproża w narożach budynku projektuje się łącznie z wieńcami stropowymi, co skutkuje belkami o znacznym przekroju poprzecznym. Zdarza się, że inwestorzy chcą zrezygnować z konstrukcyjnego słupa oddzielającego okna narożne, jednak taka decyzja wymaga konsultacji z projektantem.

Nadproże nad dużym otworem

Jeśli szerokość otworu przekracza maksymalną rozpiętość dostępnych nadproży prefabrykowanych lub półprefabrykowanych, konieczne jest wykonanie nadproża żelbetowego na budowie. Ze względu na duże obciążenia, konstruktor może zalecić wykonanie po bokach otworu żelbetowych słupków usztywniających ścianę, które są konstrukcyjnie połączone z nadprożem.

Montaż nadproża: Krok po kroku do bezpiecznego okna

Prawidłowy montaż nadproża to zadanie wymagające precyzji i znajomości zasad budowlanych. Nawet najlepsze nadproże nie spełni swojej funkcji, jeśli zostanie nieprawidłowo zamontowane.

1. Planowanie i przygotowanie miejsca pracy: Zacznij od dokładnego wyznaczenia miejsca montażu nadproża. Oznacz linie cięcia na ścianie i upewnij się, że wybrany typ nadproża odpowiada projektowi i przewidywanym obciążeniom. Przygotuj niezbędne narzędzia i materiały. Kluczowe jest zapewnienie bezpieczeństwa - bez solidnych podpór tymczasowych ani rusz! Oczyść obszar i zabezpiecz go przed spadającym gruzem.
2. Wykucie otworu i montaż podpór tymczasowych: Precyzyjnie wykuj otwór w ścianie, używając piły lub młota udarowego. Prowadź cięcie równomiernie, unikając pośpiechu, ponieważ każda nierówność może wpłynąć na stabilność konstrukcji. Przed dalszymi pracami zainstaluj podpory tymczasowe, które przejmą ciężar ściany podczas montażu nadproża.
3. Osadzenie i wypoziomowanie nadproża: Po przygotowaniu otworu, umieść nadproże w wyznaczonym miejscu. W przypadku prefabrykowanych belek lub nadproży ceramicznych, połóż je na warstwie zaprawy cementowej o grubości około 1-2 cm. Upewnij się, że nadproże ma odpowiednie oparcie na murze - zazwyczaj minimum 20-25 cm z każdej strony otworu, choć przy szerokich otworach wartość ta może wzrosnąć. Za pomocą poziomicy sprawdź, czy belka leży idealnie poziomo. W razie potrzeby delikatnie dobijaj belkę gumowym młotkiem.
4. Zabezpieczenie, nadmurowanie i izolacja: Po osadzeniu nadproża, wypełnij szczeliny zaprawą i zabezpiecz konstrukcję przed przesunięciem. W przypadku nadproży systemowych lub ceramicznych, nadmurowanie pustakami lub cegłami zwiększa ich nośność i integruje z resztą ściany. Nie zapomnij o dociepleniu nadproża - odpowiednia warstwa izolacji pozwoli uniknąć mostków cieplnych nad oknem. Tymczasowe podpory usuń dopiero po całkowitym związaniu zaprawy, zazwyczaj po 7-14 dniach.

Najczęstsze błędy przy wyborze i montażu nadproży - jak ich uniknąć?

Błędy popełniane przy wyborze i montażu nadproży mogą prowadzić do poważnych problemów, od pęknięć ścian aż po zagrożenie stabilności całego budynku.

• Niewłaściwy dobór nadproża: Zbyt krótkie lub zbyt wąskie nadproże nie przeniesie obciążeń, co skutkuje rysami nad oknem. Zastosowanie niewłaściwego materiału, np. lekkiego nadproża drewnianego tam, gdzie potrzebna jest nośność żelbetu, jest równie groźne.
• Błędy montażowe:
  • Niewystarczające oparcie: Nadproże musi mieć odpowiednie oparcie na murze nośnym. Zbyt małe oparcie może prowadzić do osiadania i pękania konstrukcji.
  • Niewyrównanie muru: Wierzch ściany, na którym opiera się nadproże, musi być idealnie równy i wypoziomowany.
  • Brak lub niewłaściwe podpory montażowe: Przy rozpiętościach powyżej 2,5 m, stosowanie solidnych podpór montażowych jest kluczowe.
  • Niewłaściwy montaż nadproży wieloelementowych: Belki typu L-19 w ścianach o określonej grubości montuje się w parach, zachowując między nimi przestrzeń na ocieplenie.
• Zaniedbanie izolacji termicznej: W nowoczesnym budownictwie energooszczędnym walka z mostkami termicznymi jest priorytetem. W przypadku stosowania dwóch belek L-19, przestrzeń między nimi należy szczelnie wypełnić materiałem izolacyjnym. Kluczowe jest również zapewnienie ciągłości ocieplenia zewnętrznego, aby warstwa elewacji przykrywała całe nadproże i płynnie łączyła się z ociepleniem ościeżnicy okiennej (tzw. ciepły montaż).

Jak uniknąć problemów?

Kluczem do sukcesu jest dokładność, konsultacje ze specjalistami oraz ścisłe przestrzeganie projektu budowlanego. W przypadku wątpliwości, zawsze warto zasięgnąć porady projektanta lub kierownika budowy. Pamiętaj, że dobrze wykonane nadproże to inwestycja, która procentuje przez lata, gwarantując stabilność konstrukcji, bezpieczeństwo domowników i estetyczny wygląd Twojego domu.

Koszty nadproży: Inwestycja w bezpieczeństwo

Koszt nadproży jest zmienny i zależy od wielu czynników, takich jak rodzaj materiału, wymiary, stopień skomplikowania konstrukcji oraz koszty robocizny.

• Gotowe nadproża prefabrykowane: Popularne nadproża prefabrykowane L19 kosztują zazwyczaj od 40 do 270 zł, w zależności od długości.
• Nadproża betonowe (wylewane): Średnia cena nadproża betonowego to około 25 zł/m. Należy jednak doliczyć koszty robocizny, szalunków i zbrojenia.
• Montaż nadproży: Koszt montażu jest zróżnicowany i zależy od firmy wykonującej prace. Często jest on łączony z wykonaniem otworu i może wynosić nawet 300 zł za metr bieżący.

Analizując koszty, nie można patrzeć wyłącznie na cenę samej belki. Nadproża prefabrykowane są zazwyczaj bardziej ekonomiczne ze względu na niższe koszty robocizny i szybkość montażu. Nadproża wylewane, choć mogą mieć porównywalny koszt materiału, generują znacznie wyższe koszty pracy.

Nadproża w istniejących budynkach

Montaż nadproża w istniejącej ścianie wymaga szczególnej ostrożności. Najczęściej stosuje się belki stalowe, które osadza się w wyciętych wcześniej bruzdach po obu stronach ściany, a następnie zalewa betonem. Ważne jest, aby nadproże było ciągłe na całej długości i miało odpowiednie oparcie na murze - zazwyczaj 40-50 cm dłuższe od otworu.

FAQ - Najczęściej zadawane pytania o nadproża

Kiedy nie trzeba montować nadproża?Montowanie nadproża nie jest niezbędne, jeśli otwór wykonany jest w ścianie, która nie jest nośna. Należy jednak upewnić się, że dana ściana nie przenosi żadnych naprężeń.

Czy można ciąć nadproże?Nadproża stanowią element konstrukcyjny i nie wolno ich ciąć, ponieważ może to naruszyć całą konstrukcję. Lepiej jest zamówić stolarkę okienną lub drzwiową na konkretny wymiar.

Jak wzmocnić nadproże?Nadproże można wzmocnić, wykorzystując pręty stalowe, druty żebrowe, kształtowniki stalowe, belki żelbetowe lub wypełniając spękania mieszanką iniekcyjną.

Jakie nadproża na ścianki działowe?Na rynku dostępne są gotowe nadproża na ścianki działowe, które charakteryzują się niewielką wagą i łatwością montażu. Przenoszą one obciążenia spoczywających na ścianach bloczków.
