Fundament Gazowy: Od Przyłącza do Kotłowni – Kompleksowy Przewodnik

Gaz ziemny, będący konwencjonalnym paliwem energetycznym, cieszy się niesłabnącą popularnością wśród inwestorów prywatnych ze względu na swoją wszechstronność i wygodę użytkowania. Stanowi on efektywne źródło ciepła do ogrzewania domów, podgrzewania wody użytkowej, a także zasilania kuchenek czy kominków gazowych. Proces doprowadzenia i wykorzystania gazu w gospodarstwie domowym to złożony proces, obejmujący przyłącze do sieci, instalację wewnętrzną oraz montaż odpowiedniego kotła. Ten artykuł szczegółowo omawia poszczególne etapy, wymagania techniczne i prawne, a także aspekty bezpieczeństwa związane z budową i eksploatacją instalacji gazowej.

Przyłącze Gazowe: Pierwszy Krok do Komfortu

Przyłącze gazowe to kluczowy element łączący wewnętrzną instalację budynku z siecią dystrybucyjną dostawcy gazu. Jest to część infrastruktury technicznej terenu, której celem jest zapewnienie stałego dopływu paliwa gazowego.

Proces Pozyskiwania Przyłącza

Rozpoczęcie korzystania z gazu ziemnego wymaga formalnego wniosku do dostawcy gazu. Właściciel nieruchomości ubiegający się o przyłącze, przewidujące odbiór paliwa gazowego w ilości do 10 m³/h (dla gazu ziemnego wysokometanowego), musi złożyć odpowiedni wniosek o określenie warunków przyłączenia. Do wniosku należy dołączyć mapę sytuacyjną (w skali 1:500 lub 1:1000) z zaznaczoną lokalizacją planowanej szafki gazowej, kopię dokumentu potwierdzającego tytuł prawny do nieruchomości oraz, w przypadku współwłasności lub braku pełnej własności, zgodę wszystkich właścicieli lub współwłaścicieli.

Po pozytywnym rozpatrzeniu wniosku, dostawca gazu wydaje dokument "Warunki techniczne przyłączenia". Kolejnym krokiem jest złożenie wniosku o zawarcie umowy o przyłączenie do sieci gazowej. Następnie przygotowywany jest projekt przyłącza gazowego, a także składane jest zgłoszenie budowlane do właściwego organu.

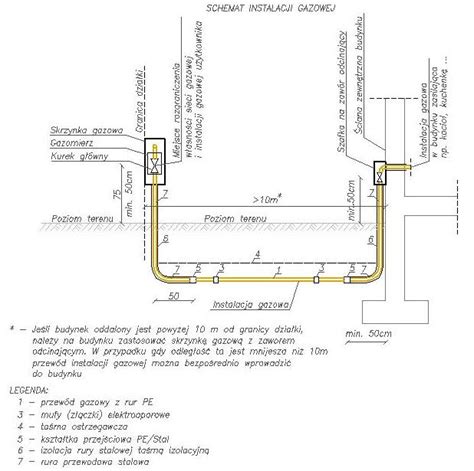

Lokalizacja i Charakterystyka Przyłącza

Przyłącze gazowe powinno być prowadzone możliwie najprostszą i najkrótszą drogą, prostopadle do granicy działki, z zachowaniem bezpiecznych odstępów od innych elementów uzbrojenia terenu. Minimalna średnica przyłącza niskiego ciśnienia wynosi zazwyczaj 4 cm, dla domów jednorodzinnych i budynków zagrodowych jest to 2 cm (dla domów typu bliźniak 2,5 cm).

Przejście przez przegrodę zewnętrzną budynku powinno nastąpić na wysokości co najmniej 0,5 metra od podłogi piwnicy, z wykorzystaniem rury osłonowej (tulei ochronnej).

Instalacja Wewnętrzna: Rozprowadzanie Gazu w Domu

Instalacja wewnętrzna obejmuje system rur i elementów doprowadzających gaz od punktu wejścia do budynku (najczęściej szafki gazowej z gazomierzem) do poszczególnych odbiorników gazu.

Materiały i Technika Wykonania

Do budowy wewnętrznych instalacji gazowych stosuje się różne materiały:

• Rury miedziane: Twarde rury miedziane o grubości ścianki minimum 1 mm i średnicy od 28 mm. Łączone są poprzez lutowanie twarde z wykorzystaniem kształtek miedzianych lub mosiężnych.
• Rury stalowe: Bezszwowe lub przewodowe ze szwem. Łączone za pomocą spawania (na zewnątrz) oraz łączników gwintowanych z żeliwa białego (wewnątrz).

W przypadku rur stalowych dopuszczalne jest prowadzenie instalacji w bruzdach ściennych i pokrycie ich zaprawą tynkarską, pod warunkiem zachowania bezpiecznych odległości od instalacji elektrycznej. We wszystkich przypadkach kluczowe jest przestrzeganie zasad bezpieczeństwa i stosowanie odpowiednich materiałów uszczelniających, takich jak taśma teflonowa czy pasta uszczelniająca.

Wszystkie odbiorniki gazu powinny być wyposażone w trójnik z kurkiem kulowym oraz tzw. wyczystkę, umożliwiające inspekcję i czyszczenie przewodów. Przewody rozdzielające między instalacją a odbiornikiem muszą być sztywne.

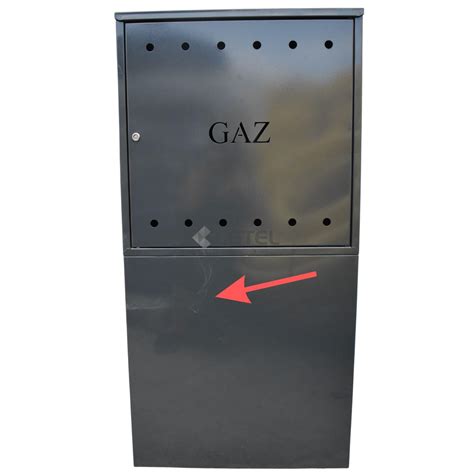

Szafka Gazowa i Fundament

Szafka gazowa, najczęściej wolnostojąca, służy do umieszczenia gazomierza, reduktora i przyłączy gazowych. Jej stabilność jest kluczowa dla bezpieczeństwa użytkowania instalacji. W tym celu stosuje się fundamenty, czyli postumenty betonowe lub stalowe, zapewniające trwałe posadowienie i montaż skrzynki. Gotowe postumenty są ustandaryzowane pod kątem wymiarów najpopularniejszych skrzynek gazowych, co ułatwia montaż. Fundamenty te umożliwiają również estetyczne i wygodne poprowadzenie przyłącza gazowego bezpośrednio do gazomierza. Ceny postumentów zaczynają się od około 300 zł, w zależności od wymiarów i materiału.

Kotłownia Gazowa: Serce Systemu Grzewczego

Kotłownia gazowa to pomieszczenie, w którym montuje się kocioł gazowy. Choć przepisy nie zawsze narzucają wymóg wydzielonego pomieszczenia, jest to najlepsze rozwiązanie.

Wymagania dotyczące Pomieszczenia Kotłowni

• Wysokość: Minimum 2,2 m w nowych domach, 1,9 m w modernizowanych.
• Kubatura: Dla kotłów z zamkniętą komorą spalania - nie mniej niż 6,5 m³.
• Wentylacja: Niezamykany otwór nawiewny o minimalnej powierzchni 200 cm² do 30 cm nad podłogą. Wyjątkiem są urządzenia podłączone do komina koncentrycznego, gdzie wentylacja może być ograniczona do otworów w drzwiach.

Rodzaje Kotłów Gazowych

Kotły gazowe charakteryzują się kompaktową budową, cichą pracą i czystością montażu. Najczęściej stosowane w domach mają moc około 30 kW. Ze względu na sposób działania, rozróżniamy:

• Kotły z otwartą komorą spalania: Pobierają tlen z pomieszczenia, wymagają większej kubatury (min. 8 m³) i lepszej wentylacji.
• Kotły z zamkniętą komorą spalania: Niezależne od wentylacji pomieszczenia, wymagają mniejszej kubatury (min. 6,5 m³). Są to najczęściej urządzenia wiszące.
• Kotły kondensacyjne: Najbardziej zaawansowane technologicznie, charakteryzują się wysoką efektywnością i niską emisją spalin. Zalecane są do instalacji ogrzewania podłogowego.
• Kotły pulsacyjne: Wykorzystują zasadę spalania gazu opracowaną dla silników lotniczych.

Kotły mogą być jednofunkcyjne (tylko ogrzewanie) lub dwufunkcyjne (ogrzewanie i podgrzewanie ciepłej wody użytkowej).

Bezpieczeństwo Instalacji Gazowej

Instalacja gazowa, choć bezpieczna przy prawidłowym wykonaniu i eksploatacji, niesie ze sobą potencjalne zagrożenia.

• Wyciek gazu: Gaz stwarza realne zagrożenie wybuchu przy stężeniu 5-15% w powietrzu. Wystarczy niewielka iskra, by doprowadzić do eksplozji.
• Tlenek węgla (czad): Spalanie niepełne, spowodowane brakiem tlenu, prowadzi do wydzielania się śmiertelnie niebezpiecznego tlenku węgla. Kluczowa jest zatem sprawna wentylacja i stały dopływ świeżego powietrza.

Wymogi Prawne i Kontrola

Prawo Budowlane nakłada obowiązek corocznej okresowej kontroli instalacji gazowej. Dokument odbioru instalacji gazowej wystawia firma wykonująca przyłączenie. Odbiór przyłącza wykonuje operator gazowy.

Najważniejsze przepisy regulujące przyłączenie do sieci gazowej to:

• Ustawa Prawo energetyczne z dnia 10 kwietnia 1997 r.
• Ustawa Prawo budowlane z dnia 7 lipca 1994 r.
• Rozporządzenie Ministra Gospodarki z dnia 2 lipca 2010 r. w sprawie szczegółowych warunków funkcjonowania systemu gazowego.

Przyszłość Ogrzewania Gazowego

Choć ogrzewanie gazowe jest obecnie popularnym i wygodnym rozwiązaniem, przyszłość przynosi zmiany. Od 2040 roku ogrzewanie gazowe jako jedyna forma ogrzewania domu lub mieszkania ma być zakazane. Nadal jednak będzie można je wykorzystywać w instalacjach hybrydowych, gdzie kocioł kondensacyjny będzie jednym z elementów systemu grzewczego. Kotły gazowe pozostaną popularnym rozwiązaniem przejściowym, zwłaszcza w modernizowanych systemach grzewczych, oferując niską emisję spalin i wysoką efektywność.

Podsumowanie

Budowa i eksploatacja instalacji gazowej to proces wymagający staranności, wiedzy technicznej i przestrzegania przepisów. Od złożenia wniosku o przyłącze, przez projektowanie i wykonanie instalacji wewnętrznej, aż po montaż kotła i jego regularne przeglądy - każdy etap ma kluczowe znaczenie dla bezpieczeństwa i komfortu użytkowania. Gaz ziemny, mimo nadchodzących zmian legislacyjnych, nadal pozostaje ważnym i efektywnym źródłem energii dla wielu gospodarstw domowych.
