Regulacja zaworów w ciągnikach Belarus 920: Precyzyjne informacje dla optymalnej pracy silnika

Prawidłowe działanie silnika w ciągnikach rolniczych, takich jak popularne modele Belarus 920, jest kluczowe dla ich wydajności i długowieczności. Jednym z fundamentalnych procesów konserwacyjnych, który bezpośrednio wpływa na pracę jednostki napędowej, jest regulacja zaworów. Proces ten, choć może wydawać się skomplikowany, przy odpowiedniej wiedzy i staranności jest w zasięgu większości użytkowników. Niniejszy artykuł szczegółowo omawia procedurę regulacji zaworów w ciągnikach Belarus serii 920, dostarczając niezbędnych informacji technicznych oraz praktycznych wskazówek.

Podstawy teoretyczne i znaczenie regulacji zaworów

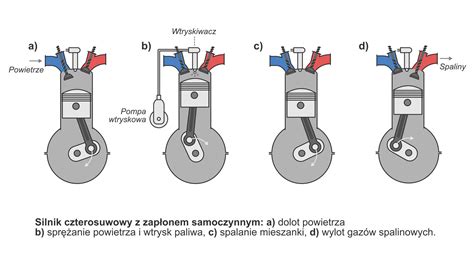

Zawory w silniku spalinowym pełnią rolę bram, które kontrolują przepływ mieszanki paliwowo-powietrznej do komory spalania (zawory dolotowe, ssące) oraz odprowadzanie spalin po procesie spalania (zawory wylotowe, wydechowe). Precyzyjne otwieranie i zamykanie tych zaworów w odpowiednich momentach cyklu pracy silnika jest niezbędne dla optymalnego napełniania cylindrów, efektywnego spalania i sprawnego usuwania produktów ubocznych.

Luzy zaworowe, czyli niewielkie przestrzenie między trzonkiem zaworu a dźwigienką zaworową, odgrywają kluczową rolę. Zbyt mały luz może prowadzić do niedomykania się zaworu, co skutkuje utratą sprężania, przegrzewaniem się zaworu i jego gniazda, a w konsekwencji do przedwczesnego zużycia lub nawet uszkodzenia. Z kolei zbyt duży luz powoduje hałaśliwą pracę silnika, gorsze napełnianie cylindrów, zmniejszoną moc i zwiększone zużycie paliwa, a także szybsze zużycie krzywki wałka rozrządu i dźwigienki zaworowej. Dlatego precyzyjna regulacja luzów zaworowych jest fundamentalna dla utrzymania silnika w optymalnej kondycji.

Przygotowanie do regulacji zaworów

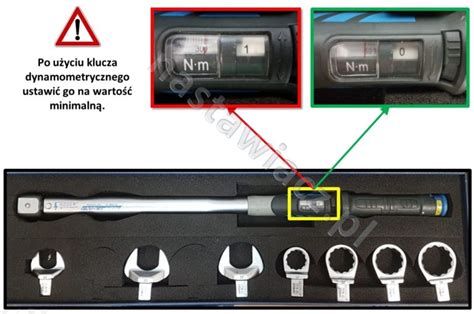

Przed przystąpieniem do jakichkolwiek czynności regulacyjnych, kluczowe jest odpowiednie przygotowanie. Pierwszym krokiem jest zdjęcie pokrywy zaworów, co umożliwia dostęp do mechanizmu zaworowego. Następnie, należy sprawdzić dokręcenie nakrętek wsporników osi obrotu dźwigienek zaworowych. Zgodnie z zaleceniami technicznymi, powinny być one zakręcone momentem obrotowym w zakresie 60 ÷ 90 Nm (co odpowiada 6.0 ÷ 9.0 kGm). Użycie klucza dynamometrycznego jest w tym przypadku wysoce wskazane, aby zapewnić prawidłowe dokręcenie i uniknąć uszkodzenia elementów.

Kolejnym ważnym aspektem jest przeprowadzenie regulacji na zimnym silniku. Parametry luzów zaworowych są określone dla silnika o określonej temperaturze roboczej, a ich pomiar i regulacja na zimno zapewnia największą precyzję.

Procedura regulacji zaworów krok po kroku

Przeprowadzenie regulacji zaworów wymaga wykonania następujących czynności, które należy realizować z dużą starannością i precyzją:

1. Ustawienie pierwszego cylindra w odpowiedniej pozycji: Używając klucza nasadowego, należy obrócić wałem korbowym. Celem jest doprowadzenie do sytuacji, w której zawory pierwszego cylindra są w pozycji "przekrycia", co oznacza, że zawór dolotowy (ssący) zaczyna się otwierać, a zawór wylotowy (wydechowy) właśnie się zamyka. Jest to moment, w którym wałek rozrządu ustawiony jest tak, aby umożliwić regulację luzów na innych zaworach.

2. Regulacja zaworów dla pierwszego cyklu: Po ustawieniu pierwszego cylindra w pozycji przekrycia zaworów, należy wyregulować luzy zaworowe dla następujących elementów: 4-go, 6-go, 7-go i 8-go zaworu, licząc od strony wentylatora silnika.

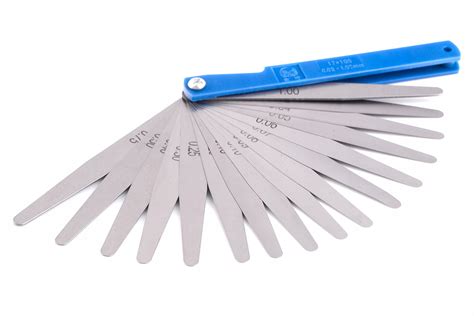

3. Pomiar luzu zaworowego: Luz zaworowy mierzy się przy pomocy szczelinomierza. Jest to cienki, precyzyjny przyrząd, który wkłada się między trzonek zaworu a dźwigienkę zaworową. W kontekście opisu, szczelinomierz oznaczono numerem 5, trzonek zaworu numerem 3, a dźwigienkę zaworową numerem 4.

4. Ustawienie właściwego luzu: W celu ustawienia wymaganego luzu zaworowego, najpierw należy poluzować nakrętkę zabezpieczającą (numer 1) śruby regulacyjnej (numer 2), która znajduje się w dźwigience zaworowej. Następnie, poprzez wkręcanie lub wykręcanie śruby regulacyjnej 2, ustawia się wymagany luz zaworowy. Proces ten wymaga ciągłego pomiaru luzu przy pomocy szczelinomierza 5. Po uzyskaniu prawidłowego luzu, należy dokręcić nakrętkę zabezpieczającą 1. Po dokręceniu nakrętki, zaleca się ponowną kontrolę luzu, obracając drążkiem popychacza, aby upewnić się, że regulacja została wykonana poprawnie i nic się nie przesunęło.

5. Ustawienie czwartego cylindra w odpowiedniej pozycji: Po zakończeniu regulacji dla pierwszej grupy zaworów, należy obrócić wałem korbowym o jeden pełny obrót (360°). Celem tego obrotu jest ustawienie zaworów czwartego cylindra w pozycji przekrycia. Ta pozycja umożliwia dostęp do regulacji luzów w drugim etapie.

6. Regulacja zaworów dla drugiego cyklu: Gdy zawory 4-go cylindra są w pozycji przekrycia, należy wyregulować luz na 1-wszym, 2-gim, 3-cim i 5-tym zaworze. Procedura pomiaru i regulacji jest identyczna jak w punkcie 3 i 4.

Wartości luzów zaworowych dla różnych modeli Belarus

Precyzyjne wartości luzów zaworowych są kluczowe i mogą się nieznacznie różnić w zależności od konkretnego modelu ciągnika Belarus. Poniżej przedstawiono zalecane wartości luzów zaworowych, mierzone na zimnym silniku:

Dla modeli BELARUS 820 / 920 / 920.2:

• Zawór dolotowy (ssący): 0.20 ÷ 0.35 mm
• Zawór wylotowy (wydechowy): 0.20 ÷ 0.35 mm

Dla modeli BELARUS 920.3 / 920.4 / 952 / 952.2 / 952.3 / 952.4 / 1025 / 1025.2 / 1025.3 / 1025.4:

• Zawór dolotowy (ssący): 0.20 ÷ 0.35 mm
• Zawór wylotowy (wydechowy): 0.35 ÷ 0.50 mm

Należy zwrócić szczególną uwagę na różnicę w luzie dla zaworów wydechowych w nowszych modelach (920.3 i wyższe). Niewłaściwe ustawienie tych wartości może prowadzić do problemów z pracą silnika.

Narzędzia i akcesoria niezbędne do regulacji

Do prawidłowego przeprowadzenia regulacji zaworów niezbędny jest zestaw odpowiednich narzędzi. Przede wszystkim potrzebny będzie klucz nasadowy do obracania wałem korbowym, klucz do odkręcania i dokręcania nakrętek zabezpieczających oraz śrub regulacyjnych, a także klucz dynamometryczny do precyzyjnego dokręcenia wsporników osi obrotu dźwigienek zaworowych. Niezbędny jest również precyzyjny szczelinomierz, który pozwoli na dokładne zmierzenie luzu zaworowego. Warto również zaopatrzyć się w rękawice ochronne i okulary, aby zapewnić bezpieczeństwo podczas pracy.

Potencjalne problemy i wskazówki

Podczas regulacji zaworów mogą pojawić się pewne trudności. Jednym z najczęstszych problemów jest trudność w precyzyjnym ustawieniu śruby regulacyjnej, zwłaszcza gdy jest ona mocno zapieczona. W takich przypadkach można zastosować preparaty penetrujące, jednak należy to robić ostrożnie, aby nie dostały się one do komory spalania. Kolejnym wyzwaniem może być uzyskanie odpowiedniego momentu obrotowego przy dokręcaniu nakrętek zabezpieczających. Jeśli nie posiadamy klucza dynamometrycznego, warto polegać na swoim doświadczeniu i wyczuciu, starając się nie przekręcić śruby.

Ważne jest, aby po zakończeniu regulacji wszystkich zaworów, ponownie obrócić wałem korbowym o dwa pełne obroty (720°). Pozwoli to na ostateczne ustawienie wszystkich elementów i upewnienie się, że podczas obrotu wału korbowego nie występuje żadne zablokowanie ani nadmierny opór, co mogłoby świadczyć o nieprawidłowym luzie.

Konserwacja i przeglądy okresowe

Regulacja zaworów nie jest czynnością wykonywaną jednorazowo. Jest to element regularnej konserwacji silnika, który powinien być przeprowadzany zgodnie z harmonogramem przeglądów technicznym zalecanym przez producenta ciągnika. Częstotliwość tej czynności zależy od warunków pracy, obciążenia silnika oraz jakości stosowanych paliw i olejów. Zazwyczaj zaleca się kontrolę i ewentualną regulację luzów zaworowych co kilkaset do tysiąca godzin pracy silnika. Zaniedbanie tej procedury może prowadzić do poważnych awarii i kosztownych napraw. Regularne przeglądy i dbałość o detale, takie jak prawidłowe luzy zaworowe, są najlepszą inwestycją w długowieczność i niezawodność ciągnika Belarus 920.
