Stropy Gęstożebrowe w Archicadzie: Praktyczne Porady i Zagadnienia Konstrukcyjne

Projektowanie stropów, kluczowego elementu konstrukcyjnego każdego budynku, wymaga precyzji i zrozumienia zarówno zasad budowlanych, jak i możliwości oferowanych przez nowoczesne oprogramowanie inżynierskie. W kontekście polskiego budownictwa, stropy gęstożebrowe od lat cieszą się dużą popularnością ze względu na swoją prostotę, efektywność i stosunkowo niski koszt. Wykorzystanie ich w projektach Archicada pozwala na błyskawiczne tworzenie modeli uwzględniających specyfikę tego typu konstrukcji. Niniejszy artykuł przybliża budowę, montaż, typy oraz praktyczne aspekty projektowania stropów gęstożebrowych, ze szczególnym uwzględnieniem narzędzi dostępnych w Archicadzie, które ułatwiają ten proces.

Czym Jest Strop Gęstożebrowy? Budowa i Komponenty

Strop gęstożebrowy to rodzaj konstrukcji stropowej, która odznacza się stosunkowo prostym montażem i małym ciężarem poszczególnych elementów. Do jego budowy nie trzeba wykorzystywać ciężkiego sprzętu, co znacząco obniża koszty inwestycji. Jest to rozwiązanie powszechnie stosowane w budownictwie jednorodzinnym i wielorodzinnym, cenione za swoją ekonomiczność i wszechstronność.

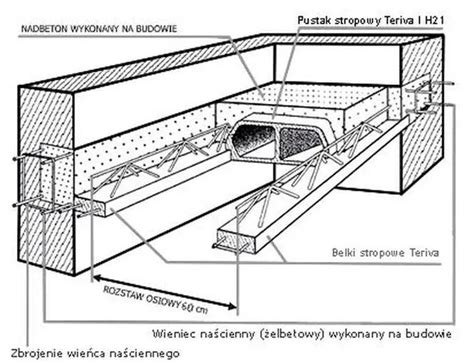

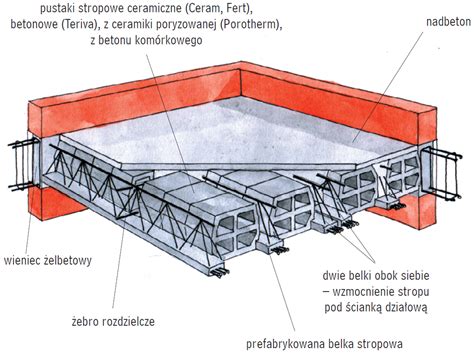

Podstawowa konstrukcja stropu gęstożebrowego składa się z kilku kluczowych elementów:

• Prefabrykowane belki stropowe: Są to elementy przenoszące główne obciążenia. Zazwyczaj produkowane są z betonu klasy nie niższej niż C16/20 i stalowych kratownic, które zapewniają im odpowiednią wytrzymałość i sztywność. Producenci ustandaryzowali długości tych belek, od których zależy maksymalna rozpiętość stropu. Z reguły długość belek dochodzi do 7,2 metra, ale dostępne są również takie, które pozwalają uzyskać rozpiętość nawet do 11 metrów.
• Pustaki stropowe: Stanowią element wypełniający przestrzeń między belkami. Wykonuje się je z różnych materiałów, takich jak ceramika, keramzytobeton czy beton. Ich zadaniem jest zmniejszenie ciężaru stropu oraz stworzenie płaszczyzny do ułożenia nadbetonu.
• Nadbeton: Jest to warstwa betonu wylewana na pustaki i belki, która wraz ze zbrojeniem tworzy monolityczną, nośną konstrukcję stropu. Nadbeton spaja wszystkie elementy i równomiernie rozkłada obciążenia.
• Żelbetowy wieniec: Spaja końce belek i biegnie przez wszystkie ściany nośne domu, stanowiąc integralną część konstrukcji. Wieniec jest kluczowy dla zapewnienia odpowiedniej sztywności i przenoszenia sił ściskających.

Nowe technologie w konstrukcji stropów pozwalają na elastyczne kształtowanie wnętrza domów. Chociaż tradycyjne stropy gęstożebrowe miały pewne ograniczenia, współczesne rozwiązania oferują znacznie większe możliwości projektowe.

Montaż Stropu Gęstożebrowego: Kluczowe Etapy i Zalecenia

Prawidłowy montaż stropu gęstożebrowego jest warunkiem jego trwałości i bezpieczeństwa użytkowania. Proces ten wymaga precyzji i przestrzegania określonych zasad:

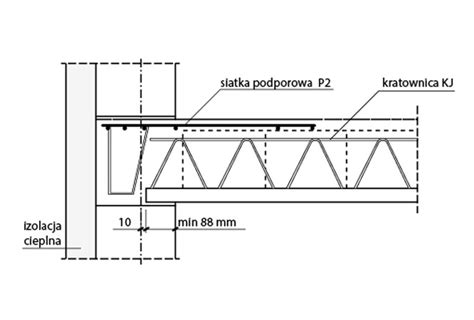

1. Rozstawienie Belek Stropowych: Montaż rozpoczyna się od oparcia prefabrykowanych belek na ścianach nośnych. Odstępy między belkami są zazwyczaj ustandaryzowane i wynoszą 45, 50, 50 lub 62,5 cm. Złe rozłożenie belek, na przykład zbyt duże odległości między nimi, może doprowadzić do ich popękania podczas układania pustaków stropowych lub w trakcie eksploatacji. Należy pamiętać, aby skrajne belki znajdowały się bezpośrednio przy ścianie nośnej. Odstępy między belkami nie powinny przekraczać 1,5 metra.
2. Podpory Montażowe: Liczba podpór montażowych i odstępy między nimi zależą od długości belek. W przypadku dłuższych belek konieczne może być zastosowanie tymczasowych podpór, które odciążą konstrukcję podczas montażu i wiązania betonu.
3. Układanie Pustaków Stropowych: Po rozmieszczeniu belek następuje układanie pustaków stropowych. Każdy element dosuwa się dokładnie jeden do drugiego. Ważne jest, aby pierwszy i ostatni pustak w rzędzie były zaślepione. Zapobiega to przedostawaniu się mieszanki betonowej do wnętrza pustaka podczas betonowania, co mogłoby osłabić jego właściwości izolacyjne i konstrukcyjne.
4. Zabezpieczenia i Pielęgnacja Betonu: Przed zalaniem stropu betonem, ułożone pustaki należy obficie polać wodą. W przeciwnym razie beton, wiążąc, odciągnie wodę z porowatych pustaków, zmniejszając ich trwałość i wytrzymałość. Po wylaniu betonu konieczna jest jego pielęgnacja, polegająca na polewaniu go wodą, szczególnie w słoneczne letnie dni. Zapewnia to prawidłowy proces hydratacji cementu i zapobiega powstawaniu pęknięć skurczowych.
5. Zamykanie Otworów: Tam, gdzie czoło pustaka będzie się stykać z mieszanką betonową układaną w wieńcu lub żebrze rozdzielczym, otwory trzeba zadeklować, aby zapobiec wylaniu się betonu.

Rodzaje Stropów Gęstożebrowych i Rozpiętości

Rynek oferuje kilka popularnych systemów stropów gęstożebrowych, które różnią się konstrukcją belek i pustaków. Do głównych typów zalicza się:

• Stropy Teriva: Jeden z najczęściej stosowanych systemów w budownictwie mieszkaniowym w Polsce. Charakteryzuje się prefabrykowanymi belkami kratownicowymi wypełnianymi pustakami betonowymi lub ceramicznymi.
• Stropy Miro: Podobny system do Teriva, wykorzystujący prefabrykowane belki.
• Stropy Porotherm: System oparty na ceramicznych pustakach szlifowanych i belkach prefabrykowanych, co pozwala na uzyskanie gładkiej powierzchni i precyzyjne dopasowanie elementów.

Alternatywą dla tradycyjnych stropów gęstożebrowych są konstrukcje stropowe ze strunobetonowymi belkami. Wykonuje się je z betonu klasy C50/60, a belki wypełnia się wibroprasowanymi pustakami. Stropy ze strunobetonu pozwalają osiągnąć dużą rozpiętość bez zwiększania grubości konstrukcji, co znacząco zmniejsza jego masę. Dodatkowo, stropy tego typu nie wymagają tak gęstego podparcia, jak tradycyjny strop gęstożebrowy.

Rozpiętość stropu jest kluczowym parametrem wpływającym na jego konstrukcję. Tradycyjnie, wiele stropów gęstożebrowych miało ograniczoną rozpiętość, często nieprzekraczającą 6 metrów. Dziś możliwości są znacznie szersze, a belki sięgające 7,2 m, a nawet do 11 m, umożliwiają projektowanie otwartych przestrzeni.

Konstrukcyjne Wyzwania: Duże Rozpiętości i Wzmocnienia

Uzyskiwanie dużych rozpiętości stropów gęstożebrowych wiąże się z ryzykiem powstawania pęknięć, zwłaszcza w centralnej części przęsła. Aby temu zapobiec, stosuje się żebra rozdzielcze. Są to dodatkowe pasma betonu zbrojonego, które wzmacniają konstrukcję i poprawiają jej sztywność. Przy rozpiętości od 6 do 8 metrów zazwyczaj dodaje się trzy żebra rozdzielcze, a przy rozpiętości przekraczającej 8 metrów - cztery. Czasem liczba żeber może się zwiększyć, zależnie od obciążenia, jakie strop będzie musiał przenieść.

Ściany Działowe a Konstrukcja Stropu

Każdy z najczęściej stosowanych, częściowo prefabrykowanych stropów gęstożebrowych, jest w pewnym zakresie przystosowany do przeniesienia obciążeń od ścian działowych. Zwykle nie wymagają tego ściany wykonane w systemach lekkiej zabudowy, czyli z płyt gipsowo-kartonowych na szkielecie z metalowych profili, izolowanych akustycznie wełną mineralną.

Jednak stropy gęstożebrowe wymagają zazwyczaj wzmocnienia pod ścianami murowanymi z cegieł, pustaków ceramicznych czy bloczków wapienno-piaskowych (silikatowych). Dotyczy to szczególnie długich ścian usytuowanych równolegle do belek stropowych, gdyż wtedy ich ciężar przenosi tylko kilka najbliższych belek.

Istnieją dwa główne sposoby wzmocnienia stropu pod ścianami działowymi:

1. Podwajanie Belek Stropowych: Najprostszym sposobem jest umieszczenie dodatkowej belki prefabrykowanej obok istniejącej, pod projektowaną ścianą działową. Można to zrobić miejscowo, tylko pod ścianą, lub na całej powierzchni stropu. Ten zabieg przede wszystkim zwiększa nośność stropu w danym miejscu, ale jedynie nieznacznie poprawia jego sztywność. Może to oznaczać, że strop wprawdzie przeniesie obciążenie ściany działowej, ale będzie się pod nią uginał w większym stopniu niż w innych miejscach.

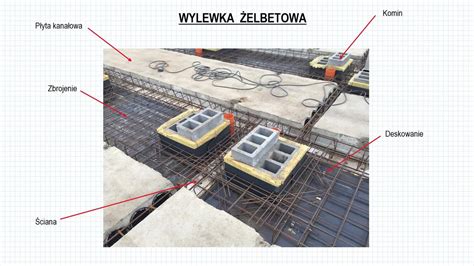

2. Wykonanie Żelbetowych Belek Wylewanych (Wylewek): Zdecydowanie lepszym rozwiązaniem jest wykonanie, pomiędzy belkami stropowymi, żelbetowych belek wylewanych, zwanych potocznie wylewkami. Są one wykonywane na stropie, podobnie jak podkłady pod posadzki. Choć do ich wykonania potrzebne jest dodatkowe zbrojenie i spora ilość betonu, mają one przewagę nad podwojonymi belkami prefabrykowanymi wynikającą z ich większej sztywności. Jest to istotne nie tylko dla ścian działowych. Wylewki w stropach gęstożebrowych są fragmentami zbrojonych w jednym kierunku płyt monolitycznych. Oba rozwiązania - podwójne belki i wylewka - mogą mieć podobną nośność przy tych samych parametrach zbrojenia i przekroju. Jednak różnią się znacznie pod względem sztywności. Pod długimi i ciężkimi ścianami działowymi warto stosować właśnie żelbetowe wylewki (których szerokość i zbrojenie musi być zaprojektowane przez konstruktora).

Ważna Uwaga: Ścian działowych, zwłaszcza tych cięższych i dłuższych, ze względu na znaczne obciążenia, nie można wymurować - bez konsultacji z konstruktorem - w innym miejscu, niż zostało to przewidziane w projekcie domu.

Projektowanie Stropów Gęstożebrowych w Archicadzie

Archicad oferuje intuicyjne narzędzia do tworzenia modeli stropów, które odzwierciedlają rzeczywiste konstrukcje. Kluczowym narzędziem jest opcja "Strop" dostępna w palecie Narzędzia. Pozwala ona na rysowanie stropów o różnorodnych kształtach i grubościach.

Tworzenie Stropu:

1. Wybór Narzędzia: Zaczynamy od wybrania narzędzia "Strop" z palety Narzędzia.
2. Metody Rysowania: Archicad oferuje kilka metod rysowania stropów, w tym:
   • Wielobok: Umożliwia narysowanie obrysu stropu o dowolnym, nieregularnym kształcie, poprzez zdefiniowanie kolejnych wierzchołków.
   • Prostokąt: Szybkie rysowanie stropów o prostokątnym kształcie.
   • Narzędzie Różdżka: Jest to bardzo przydatne narzędzie, gdy chcemy szybko utworzyć strop na podstawie istniejących ścian lub innych elementów obrysowych. Aby posłużyć się narzędziem Różdżka do narysowania stropu, wybieramy opcję "Strop", a następnie, w ustawieniach narzędzia, wybieramy metodę "Różdżka". Po wciśnięciu Spacji i kliknięciu na zamknięty obrys ściany, Archicad automatycznie wygeneruje strop odpowiadający kształtowi tego obrysu. To rozwiązanie jest niezwykle efektywne przy modelowaniu skomplikowanych brył budynków.
3. Ustawienia Stropu: W oknie ustawień narzędzia "Strop" możemy zdefiniować jego grubość, strukturę (np. wybierając odpowiednią definicję stropu gęstożebrowego z biblioteki lub tworząc własną), materiały, a także parametry konstrukcyjne. Archicad pozwala na szczegółowe odwzorowanie warstw stropu, uwzględniając belki, pustaki i nadbeton, co jest kluczowe dla dokładności modelu.
4. Dzielenie i Wycinanie Otworów: W programie możemy łatwo podzielić istniejący strop lub wyciąć w nim otwór, na przykład pod klatkę schodową czy szyb wentylacyjny. Narzędzia takie jak "Podziel obiekt" lub bezpośrednie edytowanie geometrii stropu pozwalają na takie modyfikacje. Możemy również użyć narzędzia "Otwór", aby precyzyjnie wyznaczyć miejsce i rozmiar wycięcia.

Zagadnienia Dodatkowe i Porady

• Konsultacja z Konstruktorem: Zawsze należy pamiętać, że szczegółowe rozwiązania konstrukcyjne, dobór materiałów, obliczenia nośności i sztywności, a także projektowanie wzmocnień (szczególnie pod ciężkie ściany działowe) powinny być konsultowane z wykwalifikowanym konstruktorem.
• Dokładność Modelu: W Archicadzie warto dążyć do jak najwierniejszego odwzorowania rzeczywistości. Można to osiągnąć poprzez tworzenie własnych definicji stropów gęstożebrowych, uwzględniających konkretne typy belek i pustaków, ich wymiary oraz sposób ułożenia.
• Elastyczność Projektowania: Stropy gęstożebrowe, choć mają swoją specyfikę, dzięki nowoczesnym rozwiązaniom i narzędziom w Archicadzie, pozwalają na tworzenie funkcjonalnych i estetycznych przestrzeni. Zrozumienie ich ograniczeń i możliwości jest kluczem do udanego projektu.

Zastosowanie odpowiednich narzędzi w Archicadzie oraz głębokie zrozumienie zasad konstrukcyjnych stropów gęstożebrowych pozwala na efektywne i precyzyjne projektowanie budynków, minimalizując potencjalne problemy wykonawcze i zapewniając trwałość konstrukcji.
