Jak zakotwic zbrojenie siatek budowlanych: Kompleksowy przewodnik

Siatki zbrojeniowe stanowią fundamentalny element współczesnego budownictwa, odgrywając kluczową rolę w zapewnieniu wytrzymałości i trwałości różnorodnych konstrukcji. Ich zastosowanie jest wszechstronne - od wzmacniania płyt fundamentowych, przez zbrojenie stropów, ścian, aż po zabezpieczanie wylewek i posadzek. Prawidłowe ułożenie i zakotwiczenie siatki zbrojeniowej jest niezbędne do osiągnięcia zamierzonych parametrów konstrukcyjnych, zapobiegania powstawaniu pęknięć i rys, a także do efektywnego przenoszenia obciążeń. Niniejszy artykuł przybliży zagadnienia związane z zakotwiczeniem zbrojenia siatek budowlanych, uwzględniając różne scenariusze zastosowań i specyfikę materiałów.

Zrozumienie roli siatki zbrojeniowej

Zanim zagłębimy się w szczegóły techniczne dotyczące zakotwiczenia, warto zrozumieć, dlaczego siatki zbrojeniowe są tak ważne. Siatka zbrojeniowa, nazywana również siatką do wylewek, jest elementem zbrojenia budowlanego, którego podstawowym zadaniem jest przenoszenie obciążeń, jakim poddawane są konstrukcje. Poprawia ona właściwości betonu, zwiększając jego odporność na obciążenia, a także skutecznie rozprasza naprężenia, zapobiegając w ten sposób powstawaniu rys i pęknięć. To kluczowe w przypadku konstrukcji narażonych na zmienne warunki atmosferyczne, obciążenia dynamiczne, czy też procesy skurczu i pęcznienia materiału.

Rodzaje siatek zbrojeniowych i ich parametry

Na rynku dostępne są różne typy siatek zbrojeniowych, różniące się materiałem wykonania, wielkością oczek oraz średnicą prętów. Najczęściej spotykane są siatki stalowe, ale coraz większą popularnością cieszą się również siatki kompozytowe (z włókien szklanych, węglowych lub aramidowych).

Producenci siatek zbrojeniowych opisują swoje produkty z zastosowaniem różnych parametrów. Najczęściej w użyciu przy budowie domu czy wykonywaniu szeroko zakrojonych prac remontowych, obejmujących wylewki, stosowane są siatki zbrojeniowe o średnicy prętów fi 3 lub 4 mm. Mniejsze, jeśli występują nich pręty fi 2, mogą okazać się zbyt cienkie, aby nadać wysoką wytrzymałość wylewkom. Można natomiast spotkać się także z produktami wykonanymi z grubszych prętów, powyżej 4,5 mm grubości. Siatka zbrojeniowa fi 5 powinna być zastosowana w pomieszczeniach narażonych w szczególności na duże obciążenia.

W budownictwie w użyciu są różnego rodzaju siatki zbrojeniowe. Najczęściej w zastosowaniu znajdują się siatki płaskie, które służą do zbrojenia płyt, a także siatki zagięte o profilu w kształcie litery U lub L, na ogół stosowane przy produkcji płyt panwiowych i korytkowych. Parametry siatki zbrojeniowej zawsze należy dostosować do wymogów danego projektu oraz warunków technicznych, dlatego też po inną siatkę należy sięgnąć w przypadku zbrojenia wylewki, inna sprawdzi się natomiast jako siatka na posadzkę.

Do najczęściej stosowanych zaliczają się siatki zbrojeniowe fi 3 oraz fi 4, które zapewniają odpowiednią odporność, choćby w przypadku wylewek. Przede wszystkim trzeba pamiętać, że siatka zbrojeniowa do płyty fundamentowej musi zapewnić stabilność i bezpieczeństwo całej konstrukcji. Niezależnie od tego, jaki rodzaj płyty fundamentowej został zastosowany w przypadku twojego domu, używa się do jej zabezpieczenia prętów o średnicy 4-6 milimetrów, zaś do konstrukcji szkieletu - takich o średnicy 12-16 mm.

Przykładowe oznaczenia i parametry siatek zbrojeniowych:

• Siatka zbrojeniowa Q131: wymiary 5 x 2,15 m; oczko 150 x 150 mm; średnica pręta 5 x 5 mm; waga 1 m²: 2,09 kg.
• Siatka zbrojeniowa Q335: wymiary 5 x 2,15 m; oczko 150 x 150 mm; średnica pręta 8 x 8 mm; waga 1 m²: 5,38 kg.
• Mata zbrojeniowa E1010: wymiary 6 x 2,15 m; oczko 100 x 100 mm; średnica pręta 10 x 10 mm; waga 1 m²: 12,50 kg.

Wybierając siatkę zbrojeniową, należy przede wszystkim kierować się wskazówkami producenta oraz wymogami projektu. Generalnie, sprawdzają się tu jednak zarówno siatki stalowe, jak i kompozytowe.

Zastosowanie siatki zbrojeniowej w praktyce

Siatki zbrojeniowe znajdują zastosowanie w wielu obszarach budownictwa:

1. Wylewki i posadzki

Siatka zbrojeniowa sprawdza się znakomicie jako wzmocnienie wylewki w pomieszczeniach. Niezbrojone posadzki mogą się odkształcać i pękać pod wpływem obciążenia. Zadaniem siatki zbrojeniowej posadzkowej jest zapobieganie powstawaniu rys oraz pęknięć skurczowych. Poprawia ona również trwałość i wytrzymałość posadzek, niwelując możliwość ich wykruszania.

Stosowanie siatek zbrojeniowych podczas wykonywania wylewek jest szczególnie istotne w pomieszczeniach użytkowych, takich jak garaże, warsztaty, pralnie czy kotłownie, a także w okolicach ciągów komunikacyjnych. Nie wszystkie wylewki wymagają zbrojenia, jest ono jednak szczególnie wskazane w przypadku wylewek o grubości nieprzekraczającej 3,5-4 cm. Siatka zbrojeniowa przyda się dla wzmocnienia posadzek wykończonych okładziną z płytek lub terakoty. Przy dużych obciążeniach mogą się na nich bowiem pojawić pęknięcia spowodowane intensywną pracą podłoża.

Wybierając siatkę zbrojeniową do wylewki, należy kierować się przede wszystkim średnicą zastosowanych prętów oraz wielkością oczek. W tym przypadku najlepiej sprawdzają się siatki o oczkach 10 x 10 cm lub 15 x 15 cm, wyprodukowane z prętów o średnicy 3-4 mm. W pomieszczeniach narażonych na szczególnie duże obciążenia można zastosować zbrojenie z prętów o grubości powyżej 4,5 mm.

Jak prawidłowo ułożyć siatkę pod wylewkę?

Jeśli celem jest uzyskanie siatki działającej głównie przeciwskurczowo, powinna być ona umieszczona bliżej górnej powierzchni wylewki. Zaleca się ułożenie siatki około 7,5-8 cm nad podłożem, na specjalnych podstawkach dystansowych. Mogą to być klocki betonowe, ceglane lub, co jest najbardziej odpowiednie, wykonane z prętów zbrojeniowych "kobyłki". Następnie całość zalewa się betonem, zapewniając grubość warstwy około 2-2,5 cm nad siatką, co stanowi minimalną otulinę dla zbrojenia. Siatka ułożona w ten sposób skutecznie zabezpieczy przed powstawaniem rys skurczowych, a także pomoże w rozłożeniu sił skupionych.

Przystępując do zbrojenia posadzki przy użyciu siatki, należy pamiętać o prawidłowej kolejności działań. Pierwszą warstwę powinna stanowić płyta betonowa wraz z izolacją. Dopiero na nich można położyć siatkę. Dwie warstwy zbrojenia są układane i zatapiane na listwach dystansowych o grubości równej połowie grubości podkładu. Po zakończeniu prac zbrojeniowych można przystąpić do wykonania zaplanowanej wylewki.

Zbrojenie posadzek siatką niesie ze sobą wiele korzyści, między innymi: minimalizuje konieczną grubość wylewki, zapobiega skurczowi betonu podczas utwardzania, zwiększa wytrzymałość mechaniczną wylewki oraz jej odporność na obciążenie, umożliwia rozproszenie naprężeń i sił wewnętrznych w betonowej posadzce, zapobiegając tym samym powstawaniu rys i pęknięć, poprawia właściwości termiczne posadzki.

2. Płyty fundamentowe

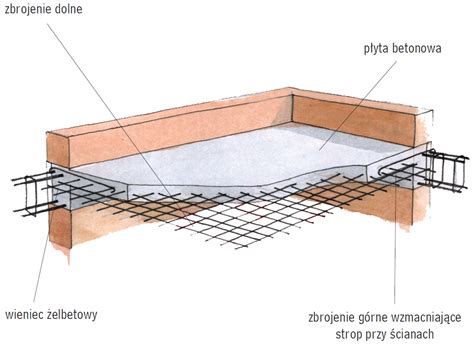

Siatka zbrojeniowa na płycie fundamentowej musi zapewnić stabilność i bezpieczeństwo całej konstrukcji. Zbrojenie płyty fundamentowej powinno znajdować się zarówno w dolnej, jak i górnej części płyty. Siatki zbrojenia dolnego układa się na podkładkach dystansowych o grubości około 5 cm, wykonanych z betonu lub tworzywa sztucznego. Dzięki temu możliwe będzie otulenie prętów betonem. Siatki zbrojenia górnego powinny natomiast leżeć na specjalnie przygotowanych stalowych prętach lub na zbrojeniu belek. W zależności od potrzeb eksploatacyjnych, na dolnym lub górnym zbrojeniu zamocować można przewody grzejne.

W przypadku budowy domu, gdzie przewiduje się wykonanie żelbetowych fundamentów, stosuje się pręty o średnicy 4-6 mm do zabezpieczenia płyty fundamentowej.

3. Ogrzewanie podłogowe

Maty zbrojeniowe wykorzystywane są również w montażu ogrzewania podłogowego. Regularne nagrzewanie się i schładzanie może nadwyrężyć betonową wylewkę, prowadząc do powstania rys i pęknięć. Dla uniknięcia tego typu problemów, warto zadbać o odpowiednią plastyczność i wytrzymałość posadzki. W takim przypadku nieoceniona okaże się siatka zbrojeniowa. Zbrojenie posadzki przygotowywanej pod ogrzewanie podłogowe odbywa się zwykle z wykorzystaniem siatek stalowych złożonych z prętów o średnicy 4,5 mm, z oczkami o wymiarach 10 x 10 cm lub 15 x 15 cm.

4. Konstrukcje murowe

W konstrukcjach murowych, podobnie jak w obiektach żelbetowych, zbrojenie powinno występować wszędzie tam, gdzie mogą wystąpić naprężenia rozciągające. Zbrojenie ma również za zadanie ograniczyć odkształcenia poprzeczne muru. Do niedawna w tym celu stosowano głównie siatki stalowe. Obecnie, coraz większą popularnością cieszą się siatki wykonane z materiałów kompozytowych. W razie stwierdzenia niewystarczającej nośności ścian, możliwe jest zastosowanie siatki zbrojeniowej usytuowanej w spoinach wspornych lub zamocowanej do powierzchni bocznych ścian. Zbrojenie muru odbywa się poprzez nakładanie warstwy zaprawy na wcześniej przygotowane podłoże oraz wtapianie w tę warstwę odpowiedniej siatki zbrojeniowej. Następnie nakładana jest kolejna, zewnętrzna warstwa zaprawy, mająca charakter wykończeniowy.

Zbrojenie przeciwskurczowe ścian powinno składać się z dwóch siatek złożonych z prętów o średnicy co najmniej 6 mm.

5. Elewacje i systemy ociepleń

Siatki zbrojeniowe znajdują również zastosowanie jako element systemu ocieplenia elewacji budynku. Układa się je na wcześniej przygotowanych płytach styropianowych. Siatka elewacyjna ma za zadanie chronić styropian, tworzyć trwały i wytrzymały podkład pod tynk oraz przejmować obciążenia elewacji, narażonej na ciągłe działanie zmiennych warunków atmosferycznych. Nieprawidłowe ułożenie siatki zbrojeniowej może obniżyć trwałość zastosowanej termoizolacji oraz doprowadzić do uszkodzenia tynków.

Po wyszlifowaniu płyt oraz wypełnieniu szczelin między nimi nadchodzi czas na nałożenie na styropian pierwszej warstwy kleju. Na przygotowanej powierzchni należy rozciągnąć siatkę i zatopić ją w kleju. Siatka powinna zostać zatopiona na całej swojej grubości, bez fałd i zgrubień. Podczas mocowania warstwy zbrojonej należy pamiętać o co najmniej 10-centymetrowych zakładach siatki oraz dodatkowym zbrojeniu naroży. Po wyschnięciu masy klejącej, powierzchnię elewacji należy wyrównać kolejną warstwą zaprawy o grubości 3-5 mm. Przed nałożeniem warstwy gruntującej pod tynk zewnętrzny należy zaczekać do całkowitego wyschnięcia warstwy zbrojnej.

Techniki zakotwiczenia i stosowania podkładek dystansowych

Kluczowym aspektem prawidłowego stosowania siatek zbrojeniowych jest zapewnienie odpowiedniego otulenia prętów betonem. Służą do tego podkładki dystansowe, które umieszcza się między zbrojeniem a deskowaniem lub bezpośrednio na podłożu.

Zasady stosowania podkładek dystansowych:

• Grubość otuliny: Minimalna grubość warstwy betonu pokrywającej pręty zbrojenia wynosi zazwyczaj 10-20 mm, w zależności od elementu konstrukcji i warunków środowiskowych. W fundamentach otulina powinna wynosić co najmniej 50 mm.
• Materiał podkładek: W produkcji prefabrykatów powszechnie stosuje się podkładki z tworzyw sztucznych. Podczas montażu zbrojenia na budowie zaleca się stosować klocki betonowe, które przed użyciem powinny być zanurzone w zaprawie cementowej. Zabrania się stosowania fragmentów gruzu, cegły czy drewna jako podkładek.
• Rodzaje podkładek: Podkładki mogą być punktowe (do podpierania pojedynczych prętów) lub ciągłe (np. listwy dystansowe).

W przypadku zbrojenia nośnego, siatki układa się w deskowaniu od dołu, zaczynając od siatek zbrojenia dolnego (przęsłowego), a następnie przechodząc do siatek zbrojenia górnego. Siatki zbrojenia dolnego umieszczane są na podkładkach dystansowych. Siatki zbrojenia górnego układa się na zbrojeniu belek lub, w razie braku belek, na specjalnych podstawkach wykonanych z prętów grubości co najmniej 8 mm.

Montaż zbrojenia w deskowaniu może obejmować umieszczenie gotowego zbrojenia wykonanego w warsztacie lub wykonanie zbrojenia z odpowiednio pociętych i wygiętych prętów bezpośrednio w deskowaniu lub w jego pobliżu. Należy zwrócić szczególną uwagę na zachowanie odpowiedniej odległości zbrojenia od deskowania, co zapewnia właściwe otulenie.

W elementach narażonych na wilgoć, szkielet zbrojenia można podwiesić do górnej krawędzi deskowania za pomocą specjalnych listew. Grubość otulenia należy zwiększyć w elementach narażonych na działanie atmosferyczne lub wysoką wilgotność.

Cena i wybór odpowiedniej siatki

Ceny siatek zbrojeniowych wahają się w zależności od materiału, grubości prętów i wielkości oczek. Najbardziej uniwersalne, stalowe siatki zbrojeniowe o rozmiarze oczka 15 x 15 cm i średnicy pręta 4-6 mm kosztują zazwyczaj od 5 do 12 zł/m². Koszt bardziej wytrzymałych siatek o średnicy pręta 6-10 mm wynosi od kilkunastu do kilkudziesięciu zł/m². Produkty kompozytowe o zbliżonych parametrach są zazwyczaj nieco tańsze od stalowych.

Przystępując do zakupu siatki zbrojeniowej, należy zapoznać się dokładnie z wymaganiami projektowymi oraz specyfikacją techniczną wybranego produktu. Należy unikać zakupu siatek o podejrzanie niskich cenach, które mogą świadczyć o niskiej jakości materiału. Siatki wykorzystywane we wnętrzach mieszkalnych nie sprostają bowiem obciążeniom przewidywanym w pomieszczeniach warsztatowych.

Korzyści ze stosowania siatek zbrojeniowych

Korzystanie z siatek zbrojeniowych do betonu ma wiele zalet, między innymi:

• Przyspiesza budowę obiektu.
• Pozwala zmniejszyć ilość użytego materiału i skrócić czas jego schnięcia.
• Zapobiega skurczowi betonu w fazie utwardzania.
• Skutecznie rozprasza naprężenia, zapobiegając powstawaniu rys i pęknięć.
• Zwiększa odporność na obciążenia.
• Poprawia właściwości termoizolacyjne.

Zastosowanie siatki zbrojeniowej jest kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji budowlanych. Prawidłowe dobranie typu siatki, jej właściwe ułożenie oraz zapewnienie odpowiedniego zakotwiczenia i otulenia betonem to fundamenty solidnego i długowiecznego budownictwa.
