Strop gęstożebrowy stanowi jedno z najczęściej wybieranych rozwiązań konstrukcyjnych w budownictwie mieszkaniowym, a także w obiektach użyteczności publicznej i przemysłowej. Jego główną funkcją jest efektywne przenoszenie obciążeń użytkowych, ciężaru własnego konstrukcji oraz warstw wykończenia podłogi na elementy nośne, takie jak ściany czy słupy. Strop, obok ścian, jest jedną z podstawowych przegród budowlanych wykorzystywanych przy budowie domu. Zastosowanie stropu o konstrukcji gęstożebrowej pozwala na uzyskanie znacznie większej nośności, co jest szczególnie istotne w przypadku budynków wielopiętrowych. Charakteryzuje się konstrukcją składającą się z prefabrykowanych belek, pustaków stropowych oraz nadbetonu. Inwestycja w strop gęstożebrowy niesie za sobą wiele korzyści - zarówno dla inwestorów, jak i użytkowników budynków.
Zrozumienie Konstrukcji Stropu Gęstożebrowego

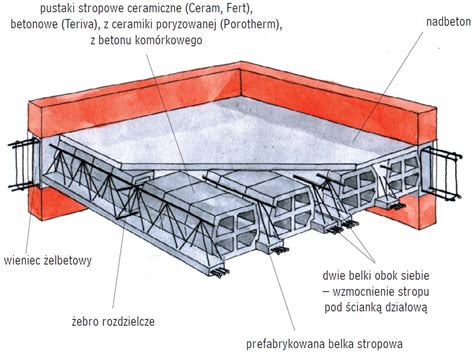

Strop gęstożebrowy to konstrukcja, która składa się z wielu równoległych żeber o małym rozstawie, przeważnie nieprzekraczającym 60 cm. Nazwa „gęstożebrowe” wzięła się od regularnie i często montowanych belek - żeber (odległość między nimi zwykle wynosi od 30 do 60 cm). Żebra te są wykonane z betonu zbrojonego i połączone ze sobą poprzecznymi belkami. W przestrzeniach między żebrami można umieszczać różnego rodzaju materiały izolacyjne, takie jak wełna mineralna czy styropian.
Podstawą tego stropu są belki betonowe zbrojone kratownicami lub belki prefabrykowane (żelbetowe, stalowo-betonowe, ceramiczno-żelbetowe), które zapewniają nośność stropu i podparcie dla pustaków. Ich rozstaw osiowy determinuje szerokość elementów wypełniających i wymiary konstrukcji, a także jej modułowość - ta najczęściej wynosi od 45 do ponad 60 cm na długości belki. Pustaki stropowe wypełniają przestrzeń między belkami, zmniejszając masę konstrukcji i poprawiając jej izolacyjność termiczną oraz akustyczną. Produkowane są z betonu żwirowego, keramzytobetonu lub ceramiki. Po ułożeniu belek i pustaków całość zalewa się warstwą nadbetonu, który wzmacnia konstrukcję i zapewnia jej integralność. Warstwa ta stanowi dodatkowe wzmocnienie i usztywnienie całej konstrukcji, poprawiając jej odporność na obciążenia dynamiczne.
Ze względu na swoją specyficzną budowę stropy te charakteryzują się doskonałą izolacją akustyczną oraz termiczną. Prawidłowo wykonany strop gęstożebrowy jest konstrukcją bardzo trwałą i nośną. Jest zdolna do równomiernego rozprowadzania nawet bardzo wysokich obciążeń.
Przegląd Popularnych Systemów Stropów Gęstożebrowych
Na rynku dostępnych jest kilka typów stropów gęstożebrowych, różniących się budową oraz materiałami użytymi do ich produkcji. Konkretny rodzaj stropu gęstożebrowego dobiera się pod kątem charakterystyki budynku oraz generowanych obciążeń. Wybór konkretnego rodzaju zależy od charakterystyki budynku, a zwłaszcza rozpiętości bryły, układu konstrukcji nośnych, a także obciążeń, jakie będą generowane przez budynek oraz domowników. Decyduje o tym autor gotowego projektu, aczkolwiek istnieje możliwość wprowadzenia zmian na etapie adaptacji projektu, celem wprowadzenia innego rodzaju stropu.
Strop Teriva

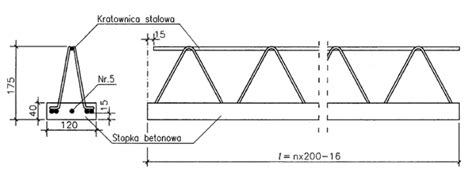

Stropy Teriva [8], [9] składają się z kratownicowych belek stropowych, pustaków betonowych, keramzytowych, żużlobetonowych oraz betonu układanego na budowie (rys. 1 i 2). Stropy Teriva przeznaczone są zarówno dla budownictwa mieszkaniowego, jak i budownictwa użyteczności publicznej. Stosuje się je dla obciążeń charakterystycznych równomiernie rozłożonych ponad własny ciężar konstrukcji, wynoszących 4,0; 6,0 i 8,0 kN/m², oraz rozpiętości do 8,6 m. Parametry techniczne stropów Teriva zestawiono w tabeli 2.
Stropy Teriva to tradycyjna technologia, nazywana często ogólnie stropem gęstożebrowym lub belkowo-pustakowym. Jest to jeden z najczęściej stosowanych rodzajów stropów żelbetowych w budownictwie jednorodzinnym. Cechuje ją wysoki koszt wykonania, czasochłonny montaż, szalowanie, stemplowanie i możliwe klawiszowanie. W przypadku stropu Teriva żebra mają postać belek kratownicowych, których zbrojenie jest zabetonowane. Pustaki stropowe wykonane z keramzytobetonu lub z żużlobetonu zapewniają izolacyjność oraz lekkość konstrukcji stropu. Otwory pustaków są zamykane, tak, aby wylewany beton nie wypełnił ich wnętrza. Dzięki temu można obniżyć wagę takiego stropu. Zalecamy zstąpienie TERIVY stropami panelowymi, których montaż jest szybki i tańszy.
Strop Rector
W nowoczesnym budownictwie często stosuje się także strop gęstożebrowy Rector. Głównym elementem konstrukcyjnym stropu Rector są belki sprężone. Wyglądają one nieco jak płyta żerańska. Pomiędzy belkami stosuje się pustaki betonowe. Całość zbroi się siatką stalową, a także prętami żebrowymi. Następnie, na tak przygotowane warstwy wylewa się nadbeton, zwykle o grubości 4 - 10 cm. Taki strop bardzo dobrze przenosi obciążenia, jest stosunkowo lekki oraz bardzo odporny na uginanie. Systemy takie jak stropy Rector cechują się wysoką nośnością, co pozwala na stosowanie ich w obiektach o dużym obciążeniu, takich jak hale przemysłowe czy magazyny. W stropie Rector w miejsce pustaka stropowego stosuje się lekkie wypełnienia międzybelkowe wykonane z wytrzymałego drewna prasowanego, które pełnią rolę szalunku traconego.
Strop Ceram
W przypadku stropu Ceram stosuje się specjalne belki zbrojone wykonane ze stali i ceramiki, pomiędzy którymi układa się pustaki ceramiczne z wypustkami w górnej części. Podobnie jak w przypadku innych stropów gęstożebrowych, górną warstwę stanowi nadbeton, którym można uzyskać docelową grubość. To dość prosta konstrukcja, która odznacza się dużą lekkością przy dużej wytrzymałości. Strop ceramiczny (Porotherm, Fert) - w skład tych rozwiązań wchodzą pustaki ceramiczne i prefabrykowane belki stropowe betonowo-ceramiczne. Stosowane są najczęściej w budynkach murowanych. Cechuje się dobrą izolacją cieplną oraz wysoką ognioodpornością.
Strop Ackermana
W przypadku stropu Akermana rezygnuje się z betonowych belek. Podstawą takiego stropu są ceramiczne pustaki Akermana zwężające się ku górze. Pomiędzy tymi zwężeniami stosuje się pręty zbrojeniowe ze strzemionami. Na konstrukcji nośnej stosuje się wieniec stropowy. W odróżnieniu od stropu Teriva, Akerman wymaga pełnego deskowania pod pustaki ceramiczne. Ostatnią fazą jest wylanie nadbetonu, który wypełnia także zwężenia pomiędzy pustakami. Jest to tradycyjne rozwiązanie stosowane w starszym budownictwie, wymagające deskowania na łączeniu pustaków, na którym ustawia się rzędy pustaków stropowych. Belki nie są prefabrykowane, a powstają w "kieszeniach" pomiędzy pustakami.
Zespolony Strop Gęstożebrowy VECTOR
Zespolony Strop Gęstożebrowy VECTOR to nowy rodzaj stropu, który łączy zalety belkowo-pustakowych systemów stropowych (np. Teriva, FERT, Porotherm) i stropów typu Filigran, eliminując przy tym ich wady. Jest nowoczesnym rodzajem stropu. Jego największą zaletą jest połączenie najlepszych cech belkowo-pustakowych systemów stropowych. W VECTORZE wyeliminowano wady najbardziej popularnych rozwiązań. Charakteryzują go: niski koszt, krótki czas montażu, wysokie parametry nośności oraz dźwiękoizolacyjności.VECTOR jest panelem o rozmiarze 4cm/60cm, zbrojonym poprzez centralne zatopienie stalowej kratownicy, umieszczonej osiowo na całej długości panelu. Ułatwia to montaż paneli na budowach. Zespolony Strop VECTOR posiada warstwę sczepną. Jest to element górnej powierzchni panelu, który wzmacnia połączenia między poszczególnymi warstwami.
Najważniejszą zaletą Stropu Gęstożebrowego VECTOR jest niska masa. Umożliwia to przewiezienie do 200 m² stropu w jednym transporcie samochodowym. Nie wymaga zastosowania ciężkiego sprzętu przy montażu. Wystarczy samochód z HDS. Ilość elementów, wykorzystywanych przy budowie zespolonego stropu gęstożebrowego, została znacznie ograniczona. Czas oraz ilość pracy potrzebna na wykonanie stropu uległa zmniejszeniu. Nie ma potrzeby układania belek oraz pustaków między belkami, a także żeber rozdzielczych. Taki proces może być pracochłonny i zajmować znaczną ilość czasu. Przykładowo na 100 m² stropu belkowo-pustakowego potrzebnych jest ok. 700 elementów, które trzeba ułożyć ręcznie, a na 100 m² stropu VECTOR przypada ok. 30 elementów, które układa się lekkim dźwigiem HDS.
Podpory montażowe wystarczy rozstawić co 1,8m. Montaż za pomocą dźwigu HDS. Mniejsze i łatwiejsze w montażu panele redukują wysokie koszty wynajmu ciężkich dźwigów, oraz koszty transportu. Standaryzacja i uniwersalność - eliminacja wykonywania licznych obliczeń konstrukcyjnych i czasu oczekiwania na projekt, a następnie na sam produkt. Strop VECTOR w odróżnieniu od stropu typu Filigran to produkt uniwersalny, nie jest projektowany na każde pomieszczenie oddzielnie. Modułowość - szerokość paneli 60cm umożliwia szybką adaptację do istniejących projektów. Większa przyczepność betonu konstrukcyjnego do płyty prefabrykowanej niż w stropach typu Filigran, dzięki zastosowaniu dwuwarstwowej technologii produkcji, w tym tzw. warstwy sczepnej eliminującej poślizg między warstwami. Swobodne wykonywanie wycięć i otworów - cięcia wzdłużne, poprzeczne, wycięcia boczne i otworowania są możliwe do wykonania na budowie, co znacznie upraszcza prace montażowe. Prace te wykonuje się bez konieczności zmiany projektu panelu, co w przypadku stropów typu Filigran nie jest możliwe. W efekcie otrzymujemy dodatkową redukcję finalnych kosztów wykonania stropu.
Kluczowe Zalety i Właściwości Stropów Gęstożebrowych
Stropy gęstożebrowe to nowoczesne rozwiązanie, zdobywające coraz większą popularność wśród inwestorów budowlanych oraz Klientów prywatnych. Inwestycja w strop gęstożebrowy niesie za sobą wiele korzyści.
Nośność i Trwałość
Stosowanie stropu o konstrukcji gęstożebrowej pozwala na uzyskanie znacznie większej nośności, co jest szczególnie istotne w przypadku budynków wielopiętrowych. Systemy takie jak stropy Rector czy Master cechują się wysoką nośnością, co pozwala na stosowanie ich w obiektach o dużym obciążeniu, takich jak hale przemysłowe czy magazyny. Prawidłowo wykonany strop gęstożebrowy jest konstrukcją bardzo trwałą i nośną. Jest zdolny do równomiernego rozprowadzania nawet bardzo wysokich obciążeń. Na wszechstronne zastosowanie tego stropu wpływa przede wszystkim możliwość wyboru rozstawu belek, jak również materiałów, które zostaną wykorzystane do wypełnienia wolnych przestrzeni.
Izolacyjność Akustyczna i Termiczna
Ze względu na swoją specyficzną budowę stropy te charakteryzują się doskonałą izolacją akustyczną oraz termiczną. Zespolony Strop Gęstożebrowy VECTOR zapewnia wysoką dźwiękoizolacyjność - strop tworzy zwarty żelbet, brak pustek powietrznych, przez które przechodzi fala dźwiękowa. Izolacyjność dźwiękowa samego stropu VECTOR bez tynku i warstw podłogowych jest wyższa od izolacyjności stropów belkowo-pustakowych łącznie z warstwami podłogowymi (tzn. posadzka + styropian). Brak przepustek powietrznych sprawia, że strop VECTOR zapewnia bardzo dobry komfort akustyczny na każdej kondygnacji.
Łatwość i Szybkość Montażu
Kolejną zaletą stropu gęstożebrowego jest łatwość montażu. Dzięki użyciu prefabrykowanych elementów proces ten jest szybki i nie wymaga specjalistycznych umiejętności. Strop gęstożebrowy jest bardzo prosty w montażu, dzięki czemu jest lubiany przez firmy budowlane. Zespolony Strop Gęstożebrowy VECTOR cechuje krótki czas montażu. Szybki montaż za pomocą dźwigu HDS - ok. 100 m² stropu w 2 godziny. Ilość elementów zastosowanych przy budowie tego typu stropu została istotnie ograniczona (m.in. brak pustaków stropowych i żeber rozdzielczych, jak w stropach typu Teriva, czy dodatkowego zbrojenia, jak w przypadku stropów typu Filigran), co znacznie zmniejsza czas montażu. Nie wymaga zastosowania ciężkiego sprzętu przy montażu - wystarczy samochód z HDS.
Mniejsze Koszty Wykonania
Zespolony Strop Gęstożebrowy VECTOR cechuje niski koszt. Niższe koszty wykonania - brak pracochłonnego i czasochłonnego układania belek, pustaków między belkami.
Bezpieczeństwo i Ekologia
Strop VECTOR jest ekologiczny i bezpieczny dla zdrowia. Budowa stropu zawiera żelbet, co odpowiednio uszczelnia całą powierzchnię. Nie zawiera szkodliwych pierwiastków promieniotwórczych i metali ciężkich, których największe stężenie zawierają pustaki w stropach typu Teriva, FERT, Porotherm itd. Zapewnia odpowiednie bezpieczeństwo i komfort psychiczny. Brak problemu z nieporządkiem na placu budowy. 100% gwarancja niewystąpienia efektu klawiszowania. Możliwość podwieszania ciężkich elementów w dowolnym miejscu sufitu. Dowolność w rozmieszczaniu ścianek działowych. Możliwość ukrycia w stropie instalacji np. warstwy sczepnej eliminującej poślizg między warstwami. Bezpieczeństwo montażu. Bezpieczeństwo użytkowania.
Montaż i Rozpiętości Stropów Gęstożebrowych
Montaż stropu gęstożebrowego to proces wymagający precyzji i odpowiedniej kolejności działań. Wymaga zachowania odpowiedniego reżimu wykonawczego i trzymania się zaleceń producenta, a także uwzględnieniu wytycznych zawartych w projekcie stropu. Dzięki temu uzyskamy konstrukcję o dużej wytrzymałości i trwałości. Przed rozpoczęciem prac należy upewnić się, że ściany nośne są równe, stabilne i wykonane zgodnie z projektem.
Rozpiętości Konstrukcyjne
Największą grupę wśród stropów gęstożebrowych stanowią stropy o rozpiętościach do 6,0 m. Przedstawiony przegląd („Builder” 1/2015 i 2/2015) pokazuje, że stosowanie stropów gęstożebrowych o większych rozpiętościach nie nastręcza problemów. Istnieją typowe rozwiązania dla rozpiętości do 8,0 m przy wyższych wysokościach konstrukcyjnych stropów lub przy zastosowaniu belek sprężonych. Indywidualne rozwiązania z stropami monolitycznymi pozwalają uzyskać rozpiętości do 18 m (np. Swedeck). Prace badawcze dotyczące stropów o większych rozpiętościach są ciągle podejmowane - np. w zakresie stropów z częściowo sprężonymi beleczkami kratownicowymi Teriva o łącznej wysokości 35 cm i rozpiętości 9,6 m.
Domyślne systemy dostawców stropów gęstożebrowych przewidują maksymalną rozpiętość do 7,2 metra, natomiast istnieje możliwość dostosowania konstrukcji do maksymalnej rozpiętości wynoszącej 10 metrów. Wciąż jest to jednak nieco mniej, niż w przypadku stropów monolitycznych. Tutaj ciekawą alternatywą mogą być również prefabrykowane płyty stropowe kanałowe, które stosuje się w celu skrócenia czasu budowy domu.
Proces Montażu
Belki stropu muszą być oparte na wieńcach żelbetowych i tymczasowo podparte za pomocą stempli montażowych, aby zapewnić stabilność konstrukcji do momentu związania betonu (ze względu na ugięcie się belek pod wpływem obciążenia, podpory zazwyczaj ustawia się na wysokości większej o 1-4 cm niż docelowy poziom). Po ułożeniu belek przestrzeń między nimi wypełnia się pustakami stropowymi, które zmniejszają masę konstrukcji i poprawiają jej właściwości termoizolacyjne. Ostatnim etapem montażu jest zalanie stropu warstwą nadbetonu o odpowiedniej grubości. Beton musi być dobrze zagęszczony, aby uniknąć powstawania pustek powietrznych i zapewnić właściwą nośność. Po wylaniu należy pozostawić strop do związania na co najmniej kilka dni, regularnie nawilżając powierzchnię, lub osłonić ją folią PVC, aby zapobiec zbyt szybkiemu wysychaniu i spękaniu betonu.
W przypadku stropu Akermana wymaga on pełnego deskowania pod pustaki ceramiczne. Ostatnią fazą jest wylanie nadbetonu, który wypełnia także zwężenia pomiędzy pustakami. W stropie VECTOR nie ma potrzeby szalowania, stemplowania, układania belek i pustaków między belkami, ani żeber rozdzielczych.
Porównanie z Innymi Typami Stropów
Stropy gęstożebrowe są często porównywane ze stropami monolitycznymi i prefabrykowanymi płytami.
Strop Gęstożebrowy vs. Monolityczny
W porównaniu do stropu monolitycznego, system gęstożebrowy jest lżejszy, szybszy w montażu i tańszy. Ryzyko popełnienia błędów konstrukcyjnych jest tu dużo niższe, aniżeli w stropach monolitycznych. Budowa takiego stropu nie wymaga ciężkiego sprzętu. W odróżnieniu od stropu monolitycznego, stropy gęstożebrowe nie wymagają pełnego deskowania. Wadą stropów gęstożebrowych może być stosunkowo mała rozpiętość w porównaniu do stropów monolitycznych, które pozwalają uzyskać rozpiętości do 18 m.
Stropy Gęstożebrowe vs. Płyty Prefabrykowane
Stropy gęstożebrowe oferują większą elastyczność w zakresie adaptacji do niestandardowych kształtów pomieszczeń w porównaniu do sztywnych płyt prefabrykowanych. Zespolony Strop Gęstożebrowy VECTOR łączy zalety systemów belkowo-pustakowych i stropów typu Filigran, eliminując jednocześnie ich wady, takie jak konieczność indywidualnego projektowania dla każdego pomieszczenia, co jest charakterystyczne dla niektórych płyt prefabrykowanych.
Odporność Ogniowa i Parametry Techniczne
Odporność ogniowa stropów (niezależnie od rodzaju stropu) przy wykończeniu dolnej powierzchni tynkiem cementowo-wapiennym o grubości nie mniejszej niż 10 mm wynosi REI 60. Stropy Teriva są oferowane w wariantach o różnych parametrach nośności, takich jak Strop Teriva 4,0/1, Strop Teriva 4,0/2, Strop Teriva 4,0/3, Strop Teriva 6,00, Strop Teriva 8,00.
Budujemy Strop !!! - Układamy Belki stropowe i Pustaki Teriva. (Vlog 13)
Podsumowanie Wyboru i Wsparcie Techniczne
Zdajemy sobie sprawę, że wybór odpowiedniego systemu stropowego dla wielu osób jest bardzo trudnym zadaniem. Dlatego też gwarantujemy fachowe doradztwo oraz wsparcie na każdym etapie realizacji inwestycji. Decydując się na strop Master, Rector czy Teriva, inwestujesz w przyszłość. Wybierając nowoczesne i trwałe rozwiązania, zapewniasz sobie komfort użytkowania oraz oszczędności w eksploatacji budynku. Wierzymy, że nasze doświadczenie, profesjonalizm oraz wysoka jakość oferowanych produktów przekonają Cię do wyboru naszej firmy jako partnera w realizacji Twojej inwestycji budowlanej. Nasza firma dba o to, aby oferowane stropy gęstożebrowe były wykonane z najlepszych dostępnych materiałów. Współpracujemy z renomowanymi producentami, stosującymi nowoczesne technologie oraz dbającymi o wysoką jakość wykonania swoich produktów. Zapewniamy możliwość dostosowania oferty do indywidualnych potrzeb Klienta. Oferujemy szeroki wybór stropów gęstożebrowych, różniących się między sobą parametrami technicznymi oraz estetyką wykonania. Posiadamy własny transport oraz rozładunek HDS.
