Montaż Grzejnika Aluminiowego: Kompleksowy Przewodnik po Zawieszaniu i Podłączaniu

Prawidłowy montaż grzejnika aluminiowego to klucz do zapewnienia optymalnej temperatury w pomieszczeniach i możliwości jej precyzyjnej regulacji. Dobrze zamontowany grzejnik nie tylko efektywnie ogrzewa, ale także harmonijnie wpasowuje się w aranżację wnętrza i jest łatwy w utrzymaniu czystości. Niezależnie od tego, czy instalujesz grzejniki w nowym domu, czy wymieniasz stare, szczegółowe zrozumienie procesu montażu jest niezbędne dla jego długotrwałego i bezproblemowego działania.

Planowanie i Przygotowanie do Montażu Grzejnika

Zanim przystąpisz do jakichkolwiek prac instalacyjnych, kluczowe jest dokładne zaplanowanie całego procesu. W przypadku budowy nowego domu, rodzaj i wielkość grzejników powinny być precyzyjnie określone w projekcie instalacji centralnego ogrzewania. Projekt ten uwzględnia moc grzewczą wymaganą w poszczególnych pomieszczeniach, co bezpośrednio przekłada się na wielkość i specyfikację grzejnika. Przy wyborze grzejnika należy kierować się nie tylko wytycznymi projektowymi, ale także estetyką i budżetem.

Krok 1: Pomiar i Identyfikacja Starego Grzejnika (w przypadku wymiany)

Jeśli wymieniasz istniejący grzejnik, pierwszy krok polega na dokładnym zmierzeniu starego urządzenia. Użyj miarki, aby zanotować jego głębokość, długość i szerokość. Zapisz również typ konstrukcji. Te wymiary posłużą jako podstawa do doboru nowego grzejnika o zbliżonych gabarytach i mocy cieplnej.

Krok 2: Zapewnienie Bezpieczeństwa i Spuszczenie Wody

Przed demontażem starego grzejnika kluczowe jest wyłączenie urządzenia grzewczego i, jeśli dotyczy, odłączenie go od zasilania elektrycznego. Następnie należy spuścić całą wodę z instalacji. Odkręć odpowietrznik i zawory zwrotne lub odcinające. Przygotuj pojemnik na wodę oraz ręczniki, aby zapobiec zalaniu podłogi. Zadbaj o zorganizowanie stanowiska pracy - zabezpiecz podłogę folią ochronną, przygotuj kuwetę na ewentualne kapanie i wydziel miejsce na narzędzia.

Krok 3: Dobór Nowego Grzejnika do Instalacji i Mocy Ogrzewania

Dobór nowego grzejnika powinien uwzględniać nie tylko jego wymiary, ale także moc grzewczą. Zbyt mały grzejnik nie zapewni komfortu cieplnego, podczas gdy zbyt duży zwiększy koszty ogrzewania i może prowadzić do nierównomiernego rozprowadzania ciepła. Zwróć uwagę na układ przyłączy w istniejącej instalacji - boczny lub dolny dopływ ciepłej wody i odpływ. Zanotuj rozstaw przyłączy, aby uniknąć konieczności kosztownych przeróbek rur.

Kluczowe wnioski dotyczące przygotowania:

• Pomiar: Dokładnie zmierz stary grzejnik (długość, szerokość, głębokość) i zanotuj jego typ.
• Bezpieczeństwo: Wyłącz źródło ciepła i odłącz zasilanie elektryczne. Spuść wodę z instalacji.
• Organizacja: Przygotuj stanowisko pracy, zabezpiecz podłogę i miej pod ręką niezbędne narzędzia.
• Dobór: Dopasuj nowy grzejnik pod względem mocy, wymiarów i typu przyłączy do istniejącej instalacji.

Montaż Uchwytów i Konsol Mocujących

Stabilne i prawidłowe zamocowanie grzejnika jest fundamentem jego bezpiecznej i efektywnej pracy. Proces ten wymaga precyzji i dostosowania do rodzaju ściany.

Krok 4: Wyznaczenie Punktów Montażowych i Instalacja Uchwytów

Po demontażu starego grzejnika i wyborze nowego modelu, należy przygotować ścianę do montażu. Ustaw konsolę mocującą na docelowej wysokości grzejnika. Zmierz rozstaw otworów mocujących w grzejniku i przenieś te wymiary na ścianę. Zwróć szczególną uwagę na zachowanie minimalnej wolnej przestrzeni - co najmniej 10 cm powyżej i poniżej grzejnika - co zapewni swobodny przepływ powietrza i optymalną konwekcję.

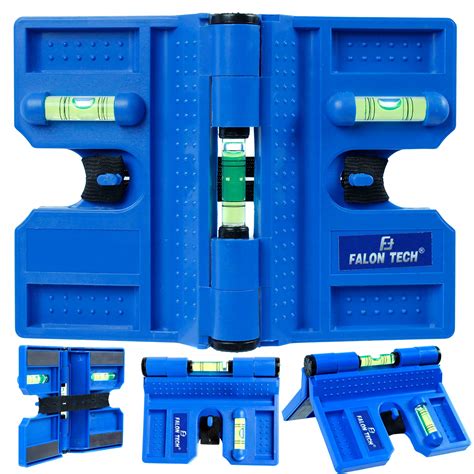

Użyj poziomicy, aby precyzyjnie zaznaczyć punkty wiercenia. Kontroluj poziomość oznaczeń do momentu uzyskania idealnego wyrównania. Wywierć otwory o odpowiedniej średnicy, osadź dyble i przykręć śruby mocujące. W przypadku regulowanych uchwytów, ustaw odpowiedni odstęp od ściany za pomocą wkrętarki, zapewniając przestrzeń na cyrkulację powietrza.

Mocowanie do Różnych Rodzajów Ścian:

• Beton i cegła: Wymagają mocnych kołków rozporowych i wiertła SDS.
• Pustaki: Potrzebne są dłuższe tuleje i mocniejsze śruby. Zastosuj większe średnice otworów i głębsze wiercenie.
• Płyta g-k: Użyj specjalnych łączników do karton-gipsu. Jeśli to możliwe, montuj w profilu stelaża, co znacznie zwiększy nośność. W przypadku lekkich ścian rozważ lżejszy grzejnik aluminiowy.

Zasady wiercenia: Dopasuj średnicę otworu do kołka i zachowaj równą głębokość. Zawsze sprawdzaj instrukcję producenta mocowań, ponieważ parametry mogą się różnić.

Krok 5: Montaż Konsoli i Wieszaków

Po wyznaczeniu punktów montażowych, przystąp do instalacji konsol lub uchwytów. Upewnij się, że są one stabilnie zamocowane do ściany. W przypadku regulowanych uchwytów, ustaw odpowiedni odsunięcie od ściany. Jeśli nowy grzejnik ma podobną budowę do starego, można rozważyć wykorzystanie dotychczasowych konsol, o ile ich rozstaw otworów jest zgodny z nowym urządzeniem.

Kluczowe wnioski dotyczące montażu uchwytów:

• Precyzja: Dokładne wymierzenie i wypoziomowanie punktów montażowych jest kluczowe.
• Bezpieczeństwo: Dobierz odpowiednie kołki i śruby do rodzaju ściany.
• Przestrzeń: Zachowaj minimalne odstępy od podłogi, parapetu i ściany dla optymalnej cyrkulacji powietrza.
• Stabilność: Upewnij się, że uchwyty są mocno przykręcone i stabilnie podtrzymują grzejnik.

Zawieszenie i Podłączenie Grzejnika

Po zamontowaniu uchwytów, nadszedł czas na faktyczne umieszczenie grzejnika na ścianie i podłączenie go do instalacji centralnego ogrzewania.

Krok 6: Zawieszenie Grzejnika i Precyzyjne Wypoziomowanie

Delikatnie osadź grzejnik na przygotowanych uchwytach. Wsuwaj go powoli, unikając opierania całego ciężaru na rurach przyłączeniowych. Upewnij się, że nic nie ociera o ścianę i że gwinty przyłączy są ustawione w osi. Przed ostatecznym dokręceniem, wykonaj szybką przymiarkę podłączeń, aby zminimalizować ryzyko późniejszych korekt.

Użyj poziomicy, aby sprawdzić poziom grzejnika w płaszczyźnie pionowej i poziomej. W razie potrzeby, skoryguj ustawienie za pomocą regulowanych wsporników. Dokręcaj śruby mocujące uchwyty stopniowo i z wyczuciem, unikając zrywania gwintu lub uszkodzenia powłoki lakierniczej grzejnika.

Krok 7: Podłączenie Grzejnika do Instalacji: Dopływ i Odpływ

Podłączenie grzejnika do instalacji centralnego ogrzewania jest kluczowe dla jego wydajności. Zazwyczaj dopływ ciepłej wody montuje się w górnym przyłączu, a odpływ w jednym z dolnych złączy. Taka konfiguracja minimalizuje problemy z cyrkulacją i zapobiega powstawaniu zimnych punktów.

Strona podłączenia - lewa lub prawa - zależy od przebiegu rur w pomieszczeniu. Wybierz stronę, która wymaga najmniej przeróbek instalacyjnych. W przypadku grzejników z podłączeniem dolnym, istnieje również możliwość przyłącza bocznego.

Dobór Zaworów:

• Zawór termostatyczny: Montowany na dopływie, pozwala na precyzyjną regulację temperatury.
• Zawór odcinający: Montowany na powrocie, umożliwia całkowite odcięcie grzejnika od instalacji w celach konserwacyjnych.

W zależności od układu rur, stosuje się zawory kątowe (gdy rury biegną bocznie) lub zawory przelotowe (gdy rury biegną w osi grzejnika). Zawsze sprawdzaj zgodność z instrukcją producenta grzejnika i zaworów.

Krok 8: Uszczelnianie Połączeń Gwintowanych

Szczelność połączeń gwintowanych jest absolutnie kluczowa dla uniknięcia przecieków. Do uszczelniania stosuje się tradycyjne metody z użyciem siemienia lnianego i pasty uszczelniającej lub nowoczesne taśmy teflonowe.

• Metoda z siemieniem lnianym: Nawinąć siemię lniane wokół gwintu w kierunku przeciwnym do jego wkręcania. Następnie posmarować warstwę pastą uszczelniającą. Ręcznie wkręcić gwint do zaworu grzejnika, a następnie delikatnie dokręcić kluczem płaskim. Użyj odpowiedniej ilości pakuł - zbyt cienka warstwa może przeciekać, a zbyt gruba utrudniać wkręcanie.
• Taśma teflonowa: Owinąć gwint taśmą teflonową, nakładając kilka warstw w kierunku gwintu.

Szczególną uwagę należy zwrócić na uszczelnienie gwintu przy zaworze termostatycznym. Pamiętaj, że cofnięcie lub odkręcenie połączenia może uszkodzić uszczelnienie, wymagając ponownego wykonania tej czynności.

Krok 9: Zamknięcie Pozostałych Otworów

Po podłączeniu grzejnika do instalacji, należy zamknąć wszystkie niewykorzystane otwory przyłączeniowe za pomocą dedykowanych korków lub zaślepek. Upewnij się, że wszystkie zaślepki są szczelne, aby wyeliminować potencjalne miejsca przecieków.

Kluczowe wnioski dotyczące zawieszania i podłączania:

• Precyzja: Dokładne wypoziomowanie grzejnika jest kluczowe dla jego estetyki i prawidłowego działania.
• Kolejność podłączeń: Dopływ zazwyczaj na górze, odpływ na dole.
• Uszczelnianie: Użyj siemienia lnianego z pastą lub taśmy teflonowej, aby zapewnić szczelność połączeń.
• Zawory: Zamontuj zawór termostatyczny na dopływie i odcinający na powrocie.
• Estetyka: Ukryte elementy montażowe lub estetyczne wieszaki poprawiają wygląd.

Napełnienie Instalacji, Odpowietrzenie i Kontrola Szczelności

Ostatnim etapem montażu jest napełnienie instalacji wodą, odpowietrzenie grzejnika i dokładna kontrola szczelności.

Krok 10: Napełnienie Instalacji i Odpowietrzenie Grzejnika

Po zakończeniu montażu grzejnika, można przystąpić do napełniania instalacji wodą. Upewnij się, że zawór odpowietrzania jest zamknięty. Otwórz zawór zasilający, zawór termostatu i odpływ. Następnie włącz urządzenie grzewcze, aby uruchomić obieg wody.

Powolne odpowietrzanie jest niezbędne do usunięcia powietrza z systemu. Użyj do tego specjalnego kluczyka lub śrubokręta. Przygotuj pojemnik pod spływającą wodę. Odpowietrznik należy zamknąć, gdy zacznie płynąć z niego nieprzerwany strumień wody. Proces odpowietrzania może być konieczny kilkukrotnie, zwłaszcza po pierwszym uruchomieniu i nagrzaniu instalacji, ponieważ pęcherzyki powietrza mogą powracać.

Krok 11: Kontrola Szczelności Połączeń

Po napełnieniu instalacji i odpowietrzeniu grzejnika, należy dokładnie skontrolować szczelność każdego połączenia. Sprawdź wizualnie, czy nie widać żadnych wycieków. Można również użyć suchego ręcznika papierowego, aby sprawdzić, czy żadne połączenie nie jest wilgotne.

Monitoruj ciśnienie w instalacji i w razie potrzeby uzupełniaj wodę, aż do momentu, gdy grzejniki zaczną pracować stabilnie. Jeśli grzejnik nie nagrzewa się równomiernie lub obserwujesz spadek temperatury, sprawdź ponownie odpowietrzenie, ciśnienie w instalacji oraz czy podłączenia grzejnika nie zostały pomylone.

Kluczowe wnioski dotyczące końcowych etapów:

• Napełnianie: Napełniaj instalację powoli, przy zamkniętym odpowietrzniku.
• Odpowietrzanie: Regularnie odpowietrzaj grzejnik, aż do momentu uzyskania nieprzerwanego strumienia wody.
• Kontrola: Dokładnie sprawdź szczelność wszystkich połączeń po napełnieniu i uruchomieniu instalacji.
• Diagnostyka: W przypadku problemów z ogrzewaniem, sprawdź odpowietrzenie, ciśnienie i poprawność podłączeń.

Grzejniki Aluminiowe - Budowa i Specyfika Montażu

Grzejniki aluminiowe, zbudowane z pojedynczych elementów zwanych członami, oferują dużą elastyczność w dopasowaniu ich wielkości do potrzeb użytkowników. Standardowo skręcane są w dziesięciu sztukach, ale liczba członów może być dowolnie modyfikowana.

Budowa i Przyłącza:

Króćce przyłączeniowe w grzejnikach aluminiowych zazwyczaj znajdują się z boku u góry (zasilanie) oraz na dole (powrót), lub tylko na dole. Przyłącze dolne może być prawe lub lewe, proste lub kątowe. Należy zwrócić uwagę na to, że grzejniki trzypłytowe mogą mieć niesymetrycznie usytuowane podejście względem ich grubości.

Zapobieganie Korozji Elektrochemicznej:

W przypadku styku grzejnika aluminiowego z elementami instalacji wykonanymi z innych metali, zwłaszcza miedzianych, eksperci zalecają stosowanie przekładek teflonowych. Takie rozwiązanie zapobiega powstawaniu ognisk korozji elektrochemicznej w miejscu styku dwóch różnych metali.

Montaż Grzejników Aluminiowych na Wieszakach:

Montaż grzejników aluminiowych na ścianie za pomocą uchwytów jest procesem, który można wykonać samodzielnie. Wieszaki, haki i inne elementy montażowe są zazwyczaj niemal całkowicie zakryte przez zamontowany grzejnik, co zapewnia estetyczny wygląd. W razie obaw o widoczność uchwytów, dostępne są różne warianty kolorystyczne elementów montażowych.

Do montażu uchwytów potrzebne są podstawowe narzędzia: wiertarka, klucz francuski, śruby montażowe z kołkiem rozporowym oraz poziomica. Wiele firm oferuje filmy instruktażowe, które krok po kroku pokazują proces montażu.

Kluczowe wnioski dotyczące grzejników aluminiowych:

• Modułowość: Możliwość dostosowania liczby członów do potrzeb grzewczych.
• Ochrona przed korozją: Stosowanie przekładek teflonowych przy styku z innymi metalami.
• Estetyka montażu: Dyskretne elementy mocujące zapewniają schludny wygląd.
• Samodzielny montaż: Niskie wymagania narzędziowe i dostępność materiałów ułatwiają samodzielne wykonanie.

Grzejniki Stalowe - Różnorodność i Sposoby Podłączenia

Grzejniki stalowe, zwłaszcza płytowe, stanowią popularne rozwiązanie w instalacjach grzewczych. Ich budowa i sposób podłączenia różnią się w zależności od modelu.

Grzejniki Stalowe Płytowe:

Wyposażone są zazwyczaj w cztery króćce przyłączeniowe po bokach. Dwa z nich służą do podłączenia do tradycyjnej instalacji rozprowadzonej po ścianie lub po wierzchu.

Grzejniki Stalowe z Wbudowanym Zespołem Przyłączeniowym (Typ V lub CV):

Te modele umożliwiają łatwe podłączenie bezpośrednio do instalacji wyprowadzonej z podłogi.

Podłączenie Grzejników Stalowych Jednopłytowych i Wielopłytowych:

• Jednopłytowe z podłączeniem od dołu: Standardowo produkowane jako prawe.
• Dwu- lub trzypłytowe z podłączeniem bocznym: Są uniwersalne dzięki zastosowaniu tzw. uchwytów szelkowych.

Montaż Grzejników Stalowych Dłuższych niż 2 Metry lub o Stosunku Długości do Wysokości Powyżej 4:1:

W przypadku tak dużych grzejników, stosuje się montaż krzyżowy. Oznacza to, że zasilanie należy zamontować do górnego króćca po jednej stronie grzejnika, a powrót do dolnego króćca po przeciwnej stronie. Taka konfiguracja zapewnia optymalny przepływ i dystrybucję ciepła.

Kluczowe wnioski dotyczące grzejników stalowych:

• Różnorodność podłączeń: Od tradycyjnych bocznych po nowoczesne dolne i zintegrowane z podłogą.
• Specyfika montażu: Duże grzejniki wymagają montażu krzyżowego.
• Uniwersalność: Uchwyty szelkowe zwiększają możliwości zastosowania.

Grzejniki Drabinkowe - Specyfika Montażu w Łazience

Grzejniki drabinkowe, często stosowane jako grzejniki łazienkowe, montuje się w sposób podobny do grzejników płytowych i członowych. Ich pionowe kolektory zakończone są czterema króćcami przyłączeniowymi.

Podłączenia w Grzejnikach Drabinkowych:

• Dwa króćce służą do podłączenia instalacji centralnego ogrzewania.
• Trzeci króciec jest przeznaczony do montażu odpowietrznika.
• Czwarty króciec jest zazwyczaj zaślepiony.

Zasady Efektywnego Montażu:

Aby zapewnić maksymalną efektywność grzejnika drabinkowego, należy pamiętać o niepodłączaniu przewodów zasilającego i powrotnego do tego samego kolektora.

Metody Podłączenia:

• Zawór przyłączeniowy lancowy (z rurką nurnikową): Umożliwia wyprowadzenie przewodów zasilającego i powrotnego ze ściany jeden obok drugiego, znajdującej się za grzejnikiem.
• Podłączenie dolne lub środkowe dolne: Wymaga wcześniejszego zaplanowania miejsca na zawory i dostęp do odpowietrznika. Jest to rozwiązanie bardziej estetyczne, często stosowane w nowo budowanych budynkach.
• Podłączenie boczne: Stosowane podczas remontu, gdy nie planuje się wymiany rur. Do istniejącej instalacji dobiera się wtedy grzejnik modernizacyjny.

Grzejniki Drabinkowe z Zaworem Termostatycznym:

Niektóre modele są fabrycznie wyposażone w zawór termostatyczny. W takim przypadku wystarczy dokupić do niego głowicę.

Efektywność i Konserwacja:

Utrzymanie efektywności grzejnika drabinkowego polega na regularnym odpowietrzaniu, czyszczeniu i kontroli szczelności połączeń. Grzejniki drabinkowe służą również do suszenia ręczników, jednak należy unikać zasłaniania całej ich powierzchni, aby nie obniżać efektywności ogrzewania.

Kluczowe wnioski dotyczące grzejników drabinkowych:

• Specyficzne podłączenia: Cztery króćce z dedykowanym przeznaczeniem.
• Unikanie błędów: Niepodłączanie zasilania i powrotu do tego samego kolektora.
• Estetyka: Podłączenie dolne jest zazwyczaj bardziej estetyczne.
• Funkcjonalność: Poza ogrzewaniem, służą do suszenia ręczników.

Podsumowanie: Kluczowe Zasady Montażu i Kiedy Wezwać Fachowca

Montaż grzejnika, choć może wydawać się skomplikowany, jest zadaniem wykonalnym samodzielnie, pod warunkiem przestrzegania podstawowych zasad i posiadania odpowiednich narzędzi. Oszczędza to koszty zatrudnienia instalatora, a nowoczesne grzejniki i akcesoria mogą dodatkowo obniżyć koszty ogrzewania.

Najczęstsze błędy, których należy unikać:

• Złe poziomowanie: Może prowadzić do nierównomiernego grzania i problemów z odpowietrzaniem.
• Pomylenie stron podłączeń: Niewłaściwe podłączenie dopływu i odpływu zaburza cyrkulację wody.
• Zbyt małe odstępy od podłogi lub parapetu: Ogranicza przepływ powietrza i zmniejsza efektywność grzania.
• Niewłaściwe uszczelnienie gwintów: Prowadzi do przecieków i strat ciepła.
• Nadmierne dokręcanie połączeń: Może uszkodzić gwinty lub elementy grzejnika.

Kiedy warto wezwać fachowca:

• Brak doświadczenia: Jeśli nie masz pewności co do swoich umiejętności hydraulicznych lub instalacyjnych.
• Nietypowe przeróbki rur: Skomplikowane modyfikacje istniejącej instalacji.
• Brak zaworów odcinających: Jeśli w instalacji brakuje kluczowych elementów umożliwiających bezpieczne prace.
• Problemy z podłożem: Montaż na ścianach o niskiej wytrzymałości lub nietypowych materiałach.
• Duże i skomplikowane instalacje: W przypadku rozległych systemów centralnego ogrzewania.

Prawidłowo dobrany i zamontowany grzejnik aluminiowy to gwarancja komfortu cieplnego, estetyki i długowieczności całej instalacji grzewczej. Przestrzeganie powyższych wskazówek pozwoli na bezpieczne i efektywne przeprowadzenie montażu.
