Elewacje Wentylowane: Kluczowe Aspekty Projektowania Obciążeń Liniowych i Praktycznych Rozwiązań

Elewacje wentylowane, znane również jako fasady wentylowane, w ciągu ostatnich lat zyskały na popularności, stając się jednym z najczęściej wybieranych systemów wykończenia zewnętrznego budynków. Ich głównym zadaniem jest zapewnienie efektywnej cyrkulacji powietrza, co przekłada się na ochronę przed kondensacją wilgoci oraz znaczącą poprawę efektywności energetycznej budynku. Są to systemy ze szczeliną powietrzną (wentylacyjną), występującą pomiędzy warstwą termoizolacyjną a okładziną, w której cyrkuluje powietrze, przeciwdziałając zawilgoceniu izolacji. W systemach elewacji wentylowanych okładziny mocowane są do ścian budynku poprzez podkonstrukcję, występującą zwykle w postaci rusztu.

Podstawy Projektowania Elewacji Wentylowanych

Zrozumienie Warunków Klimatycznych

Zrozumienie warunków klimatycznych w regionie, w którym realizowany jest budynek, jest absolutnie kluczowe dla prawidłowego zaprojektowania elewacji wentylowanej. Czynniki takie jak opady deszczu, obciążenie śniegiem, temperatury (zarówno ekstremalnie niskie, jak i wysokie), wilgotność powietrza oraz siła i kierunek wiatru, mają bezpośredni wpływ na wybór odpowiednich materiałów, systemów wentylacyjnych oraz na obliczenia obciążeń, w tym obciążeń liniowych. Niedostateczna analiza tych czynników może prowadzić do problemów z trwałością, efektywnością energetyczną i bezpieczeństwem konstrukcji.

Dobór Materiałów Elewacyjnych

Wybór odpowiednich materiałów do fasady wentylowanej jest procesem wieloetapowym, uwzględniającym zarówno aspekty techniczne, jak i estetyczne. Popularne opcje to płyty włókno-cementowe, kompozyty, ceramika, drewno czy metal. Każdy z tych materiałów posiada odmienne właściwości mechaniczne, odporność na czynniki atmosferyczne, a także specyficzne wymagania dotyczące montażu i konserwacji. Upewnienie się, że wybrane materiały są odporne na warunki atmosferyczne, łatwe w utrzymaniu i zgodne z przeznaczeniem, jest fundamentalne.

• Płyty włókno-cementowe: Charakteryzują się wysoką odpornością na wilgoć, ogień i uszkodzenia mechaniczne. Są stosunkowo lekkie i dostępne w szerokiej gamie kolorów i faktur.
• Kompozyty: Oferują dużą wszechstronność projektową, łącząc w sobie lekkość, wytrzymałość i odporność na korozję.
• Ceramika: Jest materiałem trwałym, estetycznym i odpornym na promieniowanie UV. Może jednak być cięższa i bardziej krucha od innych materiałów.
• Drewno: Nadaje budynkom naturalny i ciepły wygląd, ale wymaga odpowiedniej impregnacji i regularnej konserwacji, aby zapewnić odporność na warunki atmosferyczne i szkodniki.
• Metal (np. aluminium, stal): Oferuje nowoczesny wygląd i doskonałą trwałość, zwłaszcza w przypadku powłok antykorozyjnych. Jest jednak podatny na odkształcenia termiczne.

Izolacja Termiczna ściany

Współczynnik izolacyjności termicznej przegrody zewnętrznej powinien być kluczowym parametrem uwzględnianym w projekcie elewacji wentylowanej. Fasada wentylowana, dzięki zastosowaniu warstwy izolacji termicznej (najczęściej wełny mineralnej lub płyt styropianowych) i zapewnieniu ciągłości powietrznej, może znacząco poprawić efektywność energetyczną budynku. Odpowiednio dobrana i zamontowana izolacja minimalizuje straty ciepła zimą oraz przegrzewanie latem, co przekłada się na niższe rachunki za ogrzewanie i klimatyzację. Ważne jest, aby izolacja była odporna na wilgoć i zachowała swoje właściwości przez długi czas.

System Wentylacji Okładziny Elewacyjnej

Wybór odpowiedniego systemu wentylacji jest kluczowy dla prawidłowego funkcjonowania fasady. Systemy wentylowane mogą obejmować różnorodne rozwiązania, takie jak strategicznie rozmieszczone otwory wentylacyjne, szczeliny pomiędzy elementami okładziny lub dedykowane kanały wentylacyjne. Warto także rozważyć zastosowanie systemów regulacji wentylacji, które pozwalają na dostosowanie przepływu powietrza do zmieniających się warunków zewnętrznych i wewnętrznych. Prawidłowa cyrkulacja powietrza w przestrzeni wentylacyjnej zapobiega gromadzeniu się wilgoci, co jest fundamentalne dla trwałości zarówno izolacji, jak i konstrukcji nośnej budynku.

Bezpieczeństwo i Estetyka

Bezpieczeństwo Pożarowe Fasady Wentylowanej

Zapewnienie, aby projekt fasady wentylowanej spełniał wszystkie wymogi dotyczące bezpieczeństwa pożarowego, jest absolutnym priorytetem. Niektóre materiały okładzinowe i izolacyjne są bardziej odporne na ogień niż inne. Systemy wentylacyjne mogą wymagać dodatkowych zabezpieczeń, takich jak specjalne taśmy lub membrany, które zapobiegają rozprzestrzenianiu się ognia w przestrzeni wentylacyjnej. Warto dokładnie przeanalizować klasy reakcji na ogień poszczególnych komponentów systemu i upewnić się, że całość spełnia obowiązujące normy.

Estetyka i Design Elewacji Wentylowanej

Projektowanie elewacji wentylowanej to nie tylko kwestia techniczna, ale również estetyczna. Należy zaprojektować fasadę z uwzględnieniem estetyki i stylu architektonicznego budynku, harmonizując kolory, tekstury i układy elementów okładzinowych z ogólnym projektem. Nowoczesne systemy okładzinowe oferują szeroki wachlarz możliwości aranżacyjnych, pozwalając na stworzenie unikalnego i atrakcyjnego wyglądu budynku, który podkreśli jego charakter i wartość.

Montaż, Systemy Podwieszane i Obciążenia

Montaż i Systemy Podwieszane

Decyzja o tym, czy fasada będzie montowana na tradycyjnym ruszcie, czy za pomocą systemów niewidocznego przykręcania, ma kluczowe znaczenie dla stabilności, trwałości i estetyki fasady. Odpowiedni system podwieszania, dopasowany do rodzaju okładziny, ciężaru konstrukcji oraz obciążeń zewnętrznych, jest fundamentalny dla bezpieczeństwa użytkowania. Ruszt podkonstrukcji, wykonany najczęściej z metalu (stal, aluminium), drewna, a niekiedy z materiałów kompozytowych, stanowi szkielet, do którego mocowana jest okładzina. Pomiędzy konsolą a ścianą budynku w wielu przypadkach wykorzystywane są przekładki termoizolacyjne, zapobiegające powstawaniu mostków termicznych, które obniżają efektywność izolacji.

Obciążenie Wiatrowe i Jego Wpływ na Projektowanie

Obciążenie wiatrowe stanowi jedno z najważniejszych obciążeń zewnętrznych, jakie musi wytrzymać elewacja wentylowana. Jego nieodpowiednie wyliczenie może doprowadzić do poważnych awarii, takich jak zerwanie okładzin czy uszkodzenie podkonstrukcji. W przypadku nietypowych kształtów budynków, wysokich obiektów lub bliskiego posadowienia innych obiektów, które mogą generować zawirowania powietrza, podstawą do ustalenia rzeczywistych wartości obciążeń wiatrowych mogą być badania tunelowe. Projektanci muszą uwzględniać dynamikę wiatru, jego zmienność oraz lokalne uwarunkowania, aby zapewnić bezpieczeństwo i trwałość elewacji.

Obciążenia Liniowe w Projektowaniu

Obciążenia liniowe w kontekście elewacji wentylowanych odnoszą się do sił działających wzdłuż określonych linii, na przykład wzdłuż krawędzi płyt okładzinowych, połączeń elementów rusztu lub w miejscach mocowania do ściany. Precyzyjne obliczenie tych obciążeń jest niezbędne, zwłaszcza w przypadku systemów mocowanych na konsolach lub przy zastosowaniu specyficznych łączników. Należy uwzględnić ciężar własny elementów, obciążenia termiczne (dylatacje), a także potencjalne obciążenia dynamiczne, takie jak uderzenia.

Szczegółowe Aspekty Techniczne i Praktyczne

Wentylacja Pionowa i Pozioma

Rozważenie zastosowania zarówno wentylacji pionowej, jak i poziomej w projekcie fasady jest kluczowe dla zapewnienia równomiernego rozkładu ciśnienia powietrza i redukcji ewentualnych problemów wilgotnościowych. Wentylacja pionowa zapewnia swobodny przepływ powietrza w górę i w dół przestrzeni wentylacyjnej, podczas gdy wentylacja pozioma ułatwia jego cyrkulację na całej powierzchni fasady. Takie podejście pomaga w efektywnym odprowadzaniu wilgoci i zapobiega jej gromadzeniu się w izolacji.

Rodzaj i Stan Ściany/Podłoża

Kolejnym istotnym aspektem projektu jest rodzaj i stan ściany lub podłoża, do którego będzie mocowana elewacja wentylowana. Podczas jej projektowania należy uwzględnić rzeczywistą nośność podłoża. W niektórych przypadkach może być ono zbyt słabe i nie wytrzymać ciężaru konstrukcji elewacji (np. przy jej wykonywaniu w budynkach z wielkiej płyty lub z bloczków z betonu komórkowego). Nieuwzględnienie nośności podłoża może przyczynić się do osuwania się elewacji, co stanowi poważne zagrożenie.

Kompatybilność Elementów Systemu

Mimo powszechnego wykorzystywania elewacji wentylowanych we współczesnym budownictwie, podczas realizacji i odbioru tego rodzaju konstrukcji dochodzi do licznych sporów. Wynikają one często z błędnego przekonania uczestników procesu inwestycyjnego, że jeśli poszczególne elementy systemu elewacyjnego posiadają dopuszczenia do stosowania w budownictwie, to cały system automatycznie spełnia podstawowe wymagania techniczne. Tylko kompleksowo sprawdzona, zaprojektowana i wykonana zgodnie z wytycznymi dokumentacji aprobującej oraz systemodawcy elewacja wentylowana pozwala na zapewnienie bezpieczeństwa użytkowania oraz trwałości konstrukcji. Należy zwrócić szczególną uwagę na kompatybilność poszczególnych elementów, w tym ich odporność na wpływy eksploatacyjne.

Wymogi Aprobacyjne i Certyfikacja

Zestaw wyrobów służących do realizowania elewacji wentylowanych może być wykorzystany wyłącznie, gdy posiada oznakowanie CE lub B. Jego podstawą jest uzyskanie przez fasadę Krajowej Aprobaty Technicznej lub Europejskiej Oceny Technicznej (dawniej Europejskiej Aprobaty Technicznej) oraz spełnienie wskazanych w tych dokumentach warunków. Należą do nich m.in. nadzór procesu wytwarzania przez jednostkę certyfikującą, organizacja zakładowej kontroli produkcji oraz przeprowadzanie badań okresowych. W przypadku wbudowywania systemu elewacyjnego, który posiada Europejską Ocenę Techniczną, należy sprawdzić, czy system został zweryfikowany w zakresie odporności na wpływy klimatyczne - zamrażanie/rozmrażanie, szok termiczny. W polskich warunkach atmosferycznych zweryfikowanie tych właściwości jest niezbędne. W przypadku określenia ich jako NPD (Niepodano do wiadomości) - konieczne jest przeprowadzenie badań uzupełniających.

Szczelina Wentylacyjna - Klucz do Efektywności

Prawidłowe wymiarowanie i wykonanie szczeliny wentylacyjnej jest kluczowe dla efektywności systemu. Minimalna szczelina pomiędzy okładziną a termoizolacją powinna wynosić co najmniej 2 mm. Jej głównym zadaniem jest zapewnienie efektywnej cyrkulacji powietrza, co wpływa na trwałość i komfort budynku. Przestrzeń wentylacyjna umożliwia swobodny przepływ powietrza, dzięki czemu wilgoć jest skutecznie odprowadzana, a izolacja termiczna pozostaje sucha i efektywna. Zbyt mała przestrzeń może prowadzić do gromadzenia się wilgoci, co negatywnie wpływa na trwałość ścian zewnętrznych.

Błędy i Dobre Praktyki Montażowe

Typowe Błędy Wykonawcze

Pomyłki wykonawcze podczas realizacji elewacji wentylowanych często związane są z niewystarczającym przygotowaniem montażystów oraz kadry nadzorującej. Do najczęstszych należą:

• Nieodpowiednie składowanie okładzin oraz elementów rusztu, prowadzące do ich uszkodzeń.
• Dobór niewłaściwego sprzętu do cięcia i obróbki okładzin oraz rusztu.
• Montaż elewacji do nieodpowiedniego podłoża.
• Mocowanie podkonstrukcji w spoinach elementów murarskich, co obniża odporność elewacji na działanie ssania wiatru.
• Wprowadzenie nieprzewidzianych w projekcie przekładek wyrównujących podłoże.
• Przekroczenie tolerancji montażowych podczas wykonywania podkonstrukcji.
• Wykonanie prac w nieodpowiednich warunkach pogodowych.
• Brak wykonania szczeliny elewacyjnej, co wynika z rozprężenia wełny mineralnej, niedbałego rozłożenia membrany lub pomyłek przy montażu podkonstrukcji i prowadzi do nadmiernego zawilgocenia termoizolacji.
• „Zamknięcie” górnej lub dolnej szczeliny wentylacyjnej.

Współpraca Zespołu Projektowego

Współpraca zespołu projektowego jest kluczowa dla sukcesu każdego projektu elewacji wentylowanej. Architekci, projektanci konstrukcji, specjaliści od fizyki budowlanej oraz wykonawcy muszą ściśle współpracować, aby zapewnić, że wszystkie aspekty techniczne, estetyczne i bezpieczeństwa są uwzględnione. Zrozumienie interakcji pomiędzy obciążeniem klimatycznym a fasadą, a także właściwości technicznych stosowanego rozwiązania, jest fundamentem.

Monitoring i Utrzymanie

Zaprojektowanie systemu monitoringu, który pozwoli na śledzenie stanu technicznego fasady, jest ważnym elementem jej długoterminowego użytkowania. Regularne przeglądy i konserwacja są kluczowe dla utrzymania efektywności systemu, jego estetyki i bezpieczeństwa. Wczesne wykrycie ewentualnych problemów, takich jak uszkodzenia okładzin, korozja elementów rusztu czy nieszczelności, pozwala na szybką interwencję i uniknięcie kosztownych napraw.

Nowoczesne Rozwiązania i Materiały

Różnorodność Materiałów Okładzinowych

Oprócz tradycyjnych materiałów, rynek oferuje innowacyjne rozwiązania, takie jak podłużne elementy z włóknocementu imitujące fakturę drewna, płyty laminowane HPL z dowolnym nadrukiem, czy płyty bakelitowe. Sklejka wodoodporna (W1 lub W2) również stanowi ciekawą opcję, zwłaszcza gdy istnieje potrzeba uzyskania płaszczyzn łukowych. Każdy z tych materiałów ma swoje specyficzne wymagania dotyczące montażu i konserwacji.

Systemy Mocowań i Detale Konstrukcyjne

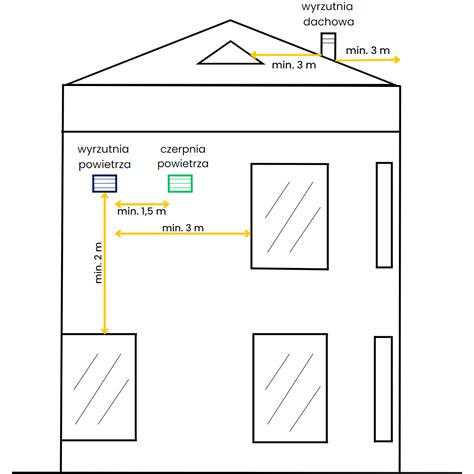

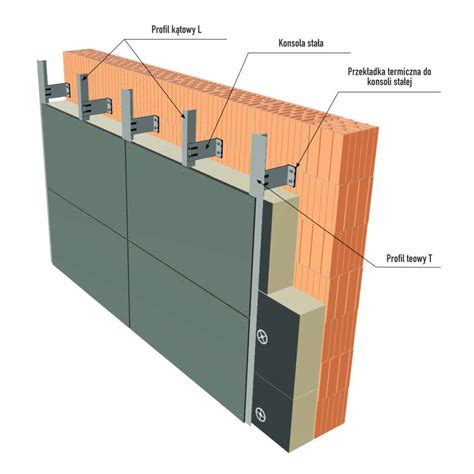

Nowoczesne systemy mocowań, w tym profile stalowe o kształcie teowników lub kątowników, często z powierzchnią anodowaną dla zwiększenia odporności na korozję, zapewniają stabilność i trwałość konstrukcji. Prawidłowe mocowanie płyt, zachowanie odpowiednich odległości od krawędzi oraz stosowanie taśm piankowych amortyzujących wibracje i ułatwiających spływanie skroplin, to detale, które mają ogromne znaczenie dla jakości wykonania.

Rola Precyzyjnych Obliczeń i Technologii

Współczesne technologie pomiarowe, takie jak poziomice laserowe czy cyfrowe termometry, rewolucjonizują sposób projektowania i wykonania elewacji wentylowanych. Pozwalają one na osiągnięcie niezwykłej precyzji, co przekłada się na lepszą efektywność i trwałość konstrukcji. Precyzyjne obliczenia, uwzględniające wszystkie zmienne, oraz zastosowanie nowoczesnych narzędzi i materiałów, są kluczem do stworzenia systemu, który będzie służył przez lata, zapewniając komfort i bezpieczeństwo.

Znaczenie Współpracy z Profesjonalistami

W kontekście złożoności projektowania i montażu elewacji wentylowanych, współpraca z doświadczonymi specjalistami, takimi jak firma Albin Usługi Remontowe, jest kluczowa. Oferują oni kompleksowe wsparcie, od doradztwa technicznego, przez projektowanie, aż po fachowy montaż i konserwację. Ich wiedza i doświadczenie pozwalają na uniknięcie typowych błędów i zapewnienie realizacji zgodnej z najwyższymi standardami, co przekłada się na trwałość, funkcjonalność i estetykę budynku.

FAQ

Czym są elewacje wentylowane?Elewacje wentylowane to systemy zewnętrzne, które składają się z okładzin, izolacji termicznej oraz przestrzeni powietrznej. Dzięki temu rozwiązaniu budynek zyskuje lepszą termoizolację i ochronę przed wilgocią.

Jakie są główne elementy systemu elewacji wentylowanej?System ten składa się z rusztu konstrukcyjnego, izolacji termicznej (np. wełny mineralnej), okładzin zewnętrznych oraz szczeliny powietrznej, która zapewnia wentylację.

Jakie funkcje pełni szczelina wentylacyjna w elewacji?Szczelina wentylacyjna odpowiada za odprowadzanie wilgoci, poprawę izolacji termicznej oraz zwiększenie trwałości całego systemu. Dzięki niej ściany zewnętrzne są lepiej chronione przed szkodliwymi warunkami atmosferycznymi.

Jakie materiały są najlepsze do izolacji termicznej w elewacjach wentylowanych?Najczęściej stosuje się wełnę mineralną ze względu na jej doskonałe właściwości izolacyjne, odporność na ogień i paroprzepuszczalność. Można również zastosować płyty z innych materiałów, w zależności od wymagań projektu.

Jakie są kluczowe parametry techniczne przy wymiarowaniu szczeliny wentylacyjnej?Ważne są wymiary szczeliny, które zależą od rodzaju okładzin, grubości izolacji oraz warunków klimatycznych. Tolerancje muszą być precyzyjnie dobrane, aby zapewnić skuteczną wentylację.

Jakie są najlepsze praktyki montażowe w przypadku elewacji wentylowanych?Należy zadbać o równomierne rozmieszczenie łączników, dokładne zamocowanie rusztu oraz właściwe zabezpieczenie przed wilgocią. Profesjonalny montaż gwarantuje trwałość i efektywność systemu.

Dlaczego warto skorzystać z usług profesjonalistów w zakresie elewacji wentylowanych?Profesjonalne firmy oferują doradztwo techniczne, wsparcie eksperckie oraz kompleksową realizację projektów, zapewniając najwyższą jakość wykonania i trwałość systemu.
