Zawór Pływakowy do Spłuczki Podtynkowej: Budowa, Działanie i Naprawa

Zawory pływakowe stanowią kluczowy, choć często niedoceniany, element każdej spłuczki toaletowej, zarówno tej tradycyjnej, jak i nowoczesnej spłuczki podtynkowej. Ich podstawową funkcją jest precyzyjne kontrolowanie poziomu wody w zbiorniku, zapewniając tym samym prawidłowe działanie całego systemu sanitarnego. Zrozumienie budowy i mechanizmu działania tych niepozornych urządzeń jest kluczowe dla efektywnego użytkowania toalety oraz dla szybkiego reagowania w przypadku wystąpienia awarii.

Podstawowe Elementy Spłuczki WC: Zawór Napełniający i Spustowy

Każda spłuczka, niezależnie od typu, składa się z dwóch głównych zaworów: napełniającego i spustowego. Współpracują one ze sobą, aby zapewnić cykl spłukiwania i napełniania.

Zawór Spustowy: Serce Mechanizmu Spłukiwania

Zawór spustowy jest odpowiedzialny za uwolnienie zgromadzonej w zbiorniku wody do muszli klozetowej w momencie, gdy użytkownik uruchamia mechanizm spłukiwania. Zwykle jest on umieszczony w dolnej części spłuczki, co umożliwia szybkie i efektywne opróżnienie zbiornika. Jego konstrukcja zazwyczaj obejmuje mechanizm podnoszący uszczelkę lub klapę, który otwiera odpływ.

Firmy takie jak JANO oferują zawory spustowe zaprojektowane z myślą o wytrzymałości i długiej żywotności. Wykorzystanie trwałych materiałów, takich jak wysokowytrzymałe tworzywa sztuczne, zapewnia odporność na korozję i intensywne użytkowanie. Współczesne zawory spustowe mogą również oferować zaawansowane funkcje, takie jak regulacja ilości wody wypuszczanej podczas spłukiwania. Pozwala to na dostosowanie działania spłuczki do indywidualnych potrzeb, co przekłada się na oszczędność wody i zmniejszenie rachunków. Bez niezawodnego zaworu spustowego, efektywne usuwanie nieczystości z muszli klozetowej byłoby niemożliwe, co negatywnie wpłynęłoby na higienę i komfort użytkowania toalety.

Zawór Napełniający: Strażnik Poziomu Wody

Zawór napełniający, często nazywany zaworem pływakowym, jest odpowiedzialny za automatyczne uzupełnianie zbiornika wodą po każdym spłukaniu. Jego działanie opiera się na prostym, ale genialnym mechanizmie pływaka.

Mechanizm Działania Zaworu Pływakowego

Kluczowym elementem zaworu napełniającego jest pływak. Jest to element unoszący się na powierzchni wody. Gdy poziom wody w zbiorniku spada po spłukaniu, pływak opada wraz z nim. Ruch pływaka jest połączony z mechanizmem zaworu za pomocą dźwigni. Gdy pływak opada, dźwignia otwiera zawór, pozwalając wodzie z instalacji dopływać do zbiornika.

Gdy woda w zbiorniku osiągnie ustalony, odpowiedni poziom, pływak unosi się na jej powierzchni. Wznoszący się pływak poprzez dźwignię zamyka zawór, blokując dalszy dopływ wody. Ten prosty mechanizm zapewnia utrzymanie stałego poziomu wody w zbiorniku bez konieczności ręcznej interwencji.

Ustawienie pływaka jest kluczowe dla prawidłowego działania zaworu. Poprzez regulację wysokości, na której pływak zaczyna zamykać zawór, można precyzyjnie określić docelowy poziom wody w spłuczce. Jest to ważne z punktu widzenia oszczędności wody i zapobiegania potencjalnym problemom.

Zawór Membranowy i Jego Komponenty

Nowoczesne zawory napełniające, zwłaszcza te stosowane w spłuczkach podtynkowych, często wykorzystują zaawansowane technologie, takie jak zawory membranowe. Mechanizm ten opiera się na różnicy ciśnień w dwóch komorach, które są oddzielone elastyczną membraną.

• Hebel (dźwignia): Łączy pływak z mechanizmem zaworu.
• Pilotventil (zawór pilotowy): Mały zawór kontrolujący ciśnienie w komorze pilotowej.
• Pilotventil-kammer (komora zaworu pilotowego): Przestrzeń nad membraną, gdzie ciśnienie wody decyduje o jej pozycji.
• Hauptventil-kammer (komora zaworu głównego): Znajduje się pod membraną i jest miejscem, przez które woda przepływa do zbiornika spłuczki.
• Gummibalg (gumowa membrana): Elastyczna przegroda oddzielająca komory, reagująca na zmiany ciśnienia.

Działanie zaworu membranowego w skrócie:

1. Otwarcie przepływu: Gdy pływak opada (niski poziom wody), otwiera zawór pilotowy. Powoduje to spadek ciśnienia w komorze pilotowej. Ciśnienie w komorze głównej, działające od dołu, jest wyższe, co unosi membranę i otwiera przepływ wody do zbiornika.
2. Zamykanie przepływu: Gdy poziom wody wzrasta, pływak unosi się i zamyka zawór pilotowy. Woda zasilania stopniowo napełnia komorę pilotową, wyrównując ciśnienie po obu stronach membrany. Gdy ciśnienie w komorze pilotowej zrówna się z ciśnieniem w komorze głównej, membrana opada, zamykając główny przepływ wody.

Spłuczka Podtynkowa: Specyfika Budowy i Dostęp do Mechanizmów

Spłuczki podtynkowe, choć ukryte za ścianą i estetycznym panelem, są zaprojektowane tak, aby umożliwić dostęp do ich wewnętrznych mechanizmów w celu konserwacji i napraw.

Dostęp do Wnętrza Spłuczki

Dostęp do mechanizmów spłuczki podtynkowej uzyskuje się zazwyczaj poprzez demontaż panelu sterującego, czyli przycisku spłukującego. Większość modeli posiada panel wsuwany lub zamocowany na zatrzaskach, co pozwala na jego delikatne uniesienie lub wysunięcie. W niektórych przypadkach może być konieczne użycie małego śrubokręta lub plastikowej łopatki do podważenia krawędzi panelu. Po zdjęciu panelu, otwiera się widok na zawory spustowy i napełniający, co umożliwia ich czyszczenie, regulację lub wymianę uszczelek. W bardziej skomplikowanych modelach może być konieczne odłączenie linek lub popychaczy łączących przycisk z mechanizmami.

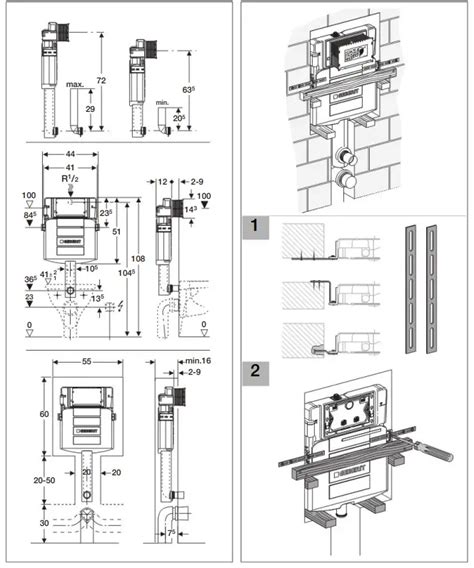

Konstrukcja Zbiornika Podtynkowego

Spłuczka do zabudowy to płaski, zazwyczaj plastikowy zbiornik, przytwierdzony do metalowej ramy (stelaża). Wszystkie niezbędne mechanizmy znajdują się w jego wnętrzu. Na zewnętrznej ścianie zbiornika, zazwyczaj z góry, znajduje się wlot do zaworu odcinającego, do którego podłącza się rurę lub elastyczny wężyk doprowadzający wodę z instalacji. Zawór ten służy do odcięcia dopływu wody, na przykład na czas naprawy.

Woda z zaworu odcinającego przepływa elastycznym wężykiem do zaworu napełniającego. Wiele modeli posiada pionową rurkę, przez którą woda wpływa do zbiornika. Obok lub wokół tej rurki znajduje się pływak. Sam zawór napełniający umieszczony jest wysoko, zazwyczaj powyżej maksymalnego poziomu wody.

W dolnej części zbiornika znajduje się zawór spustowy, zasłaniający otwór odpływowy. Jego działanie jest uruchamiane przez mechanizm połączony z przyciskiem spłukującym.

Najczęstsze Problemy i Ich Rozwiązania

Awarie spłuczek zazwyczaj wynikają z nieprawidłowej pracy jednego z kluczowych elementów - zaworu napełniającego lub spustowego.

Przeciekający Zawór Napełniający

Jeśli po napełnieniu zbiornika woda nadal napływa i zaczyna przeciekać do miski ustępowej, problem najczęściej leży w zaworze napełniającym.

• Zbyt wysokie ustawienie pływaka: Jeżeli pływak jest ustawiony zbyt wysoko, nie zdoła zamknąć zaworu w odpowiednim momencie. Woda będzie napływać do momentu osiągnięcia poziomu przelewu awaryjnego (jeśli jest obecny) lub będzie wylewać się przez otwór rewizyjny. Aby to naprawić, należy zdjąć górną pokrywę zbiornika i wyregulować pozycję pływaka, obniżając go.
• Zanieczyszczenia i zużycie uszczelki/membrany: Uszczelka lub membrana w zaworze napełniającym może ulec uszkodzeniu, stwardnieniu, wyschnięciu lub zanieczyszczeniu osadami z wody (kamień, piasek). Nawet jeśli pływak działa poprawnie, uszkodzona uszczelka może przepuszczać wodę. W takim przypadku konieczne jest wyczyszczenie mechanizmu z osadów lub wymiana uszczelki/membrany. W przypadku zaworów membranowych, zanieczyszczenia mogą blokować zawór pilotowy lub wpływać na pracę membrany.
• Fizyczne uszkodzenie pływaka: Choć rzadziej, pływak może ulec uszkodzeniu mechanicznemu.

Problemy z Zaworem Spustowym

Jeśli po spuszczeniu wody ze zbiornika nie przestaje się ona wylewać do miski, problem leży w zaworze spustowym. Najczęściej jest to spowodowane:

• Zabrudzeniem lub uszkodzeniem uszczelki zaworu spustowego: Uszczelka blokująca odpływ może być zabrudzona, zawinięta lub po prostu zużyta, co powoduje powolne przeciekanie wody. W takim przypadku zazwyczaj wystarczy ją oczyścić lub wymienić.
• Problem z mechanizmem podnoszącym: Mechanizm odpowiedzialny za podnoszenie uszczelki może ulec awarii.

Spłuczka Nie Pobiera Wody

Sytuacja, w której spłuczka nie pobiera wody, zazwyczaj oznacza problem z zaworem napełniającym, który nie otwiera dopływu. Przyczyny mogą być podobne jak w przypadku przecieków, ale odwrócone - np. pływak ustawiony zbyt nisko, blokada mechanizmu otwierającego zawór, lub problem z samym dopływem wody do zaworu.

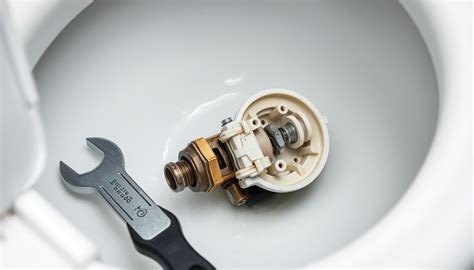

Naprawa Spłuczki Podtynkowej - Krok po Kroku

Naprawa drobnych usterek spłuczki podtynkowej jest często możliwa do wykonania samodzielnie, bez konieczności wzywania hydraulika.

1. Zakręcenie dopływu wody: Pierwszym krokiem jest zawsze zakręcenie głównego zaworu doprowadzającego wodę do spłuczki, zazwyczaj umieszczonego w pobliżu toalety.
2. Demontaż panelu sterującego: Ostrożnie zdejmij przycisk spłukujący, aby uzyskać dostęp do wnętrza zbiornika.
3. Identyfikacja problemu: Obserwuj działanie mechanizmu po spuszczeniu wody. Sprawdź poziom wody, ruch pływaka i działanie zaworu napełniającego.
4. Regulacja pływaka: Jeśli problemem jest zbyt wysoki lub zbyt niski poziom wody, wyreguluj pozycję pływaka. Na ramieniu pływaka zazwyczaj znajduje się śruba lub suwak, który pozwala na zmianę jego wysokości.
5. Czyszczenie mechanizmów: Jeśli zauważysz osady lub zanieczyszczenia, delikatnie oczyść zawory i ruchome części. Można użyć ciepłej wody.
6. Wymiana uszczelek/membran: W przypadku uszkodzenia uszczelki lub membrany, konieczna jest ich wymiana.
7. Ponowne uruchomienie i testowanie: Po dokonaniu naprawy, odkręć dopływ wody i przetestuj działanie spłuczki.

Koszt naprawy przez hydraulika może wahać się od około 150-300 zł za drobne usterki (np. wymiana uszczelki) do 350-600 zł w przypadku bardziej skomplikowanych problemów z mechanizmami zaworów. Koszt ten obejmuje robociznę (stawka godzinowa hydraulika wynosi zazwyczaj 100-200 zł/h) oraz ewentualne części zamienne.

Zalety Nowoczesnych Zaworów Napełniających

Zawory napełniające do spłuczek oferują szereg zalet, które czynią je nieodzownym elementem nowoczesnych instalacji sanitarnych:

• Efektywne i szybkie napełnianie: Zapewniają szybkie uzupełnianie zbiornika po każdym spłukaniu, co jest kluczowe dla wygody użytkowania.
• Minimalizacja ryzyka przecieków: Precyzyjny mechanizm minimalizuje ryzyko przecieków, co przekłada się na oszczędność wody i niższe koszty eksploatacji.
• Cicha praca: Nowoczesne modele są zaprojektowane tak, aby minimalizować hałas podczas napełniania zbiornika, co jest szczególnie ważne w domach z cienkimi ścianami lub w bliskiej odległości od sypialni.
• Łatwość montażu i konserwacji: Są stosunkowo proste w instalacji i nie wymagają skomplikowanej konserwacji.
• Uniwersalność: Większość nowoczesnych zaworów napełniających jest uniwersalna i pasuje do różnych typów spłuczek, zarówno podtynkowych, jak i tradycyjnych.

Wybór odpowiedniego zaworu napełniającego jest kluczowy dla zapewnienia niezawodnego działania całego systemu. Należy zwrócić uwagę na kompatybilność z istniejącą spłuczką oraz na dodatkowe funkcje, takie jak regulacja przepływu wody czy mechanizmy zapobiegające przelewaniu.

Zastosowanie Zaworów Pływakowych Poza Toaletą

Mechanizm zaworu pływakowego, ze względu na swoją prostotę i skuteczność w utrzymywaniu stałego poziomu cieczy, znajduje szerokie zastosowanie nie tylko w spłuczkach toaletowych.

• Przemysł spożywczy: W mleczarniach czy browarach służą do regulacji poziomu cieczy w zbiornikach fermentacyjnych.
• Instalacje wodne: W domowych instalacjach wodnych wykorzystywane są do kontroli poziomu wody w zbiornikach podwieszanych, pompowniach czy napełnianiu basenów.
• Systemy chłodzenia i ogrzewania: Kontrolują poziom płynu w układach zamkniętych, zapewniając ich prawidłowe działanie.
• Zbiorniki wodne: Od prostych beczek na deszczówkę po bardziej złożone systemy retencji wody.

Zawory pływakowe są więc wszechstronnymi urządzeniami, które odgrywają kluczową rolę w utrzymaniu sprawności wielu systemów, w których wymagana jest precyzyjna kontrola poziomu cieczy.
