Przewód elektryczny zakończony klamrą: Zastosowania i kluczowe aspekty techniczne

Przekazywanie energii elektrycznej jest fundamentalnym procesem w działaniu każdego urządzenia. Kluczowym elementem tego systemu są przewody elektryczne, które choć często niedoceniane, odgrywają newralgiczną rolę w zapewnieniu bezpieczeństwa i funkcjonalności instalacji. Szczególną uwagę zwraca się na przewody poddawane intensywnym warunkom eksploatacyjnym, które wymagają specjalistycznych rozwiązań. Jednym z takich przykładów jest zastosowanie przewodów elektrycznych zakończonych klamrą, które znajdują swoje miejsce w systemach uziemiających oraz w aplikacjach wymagających elastyczności i odporności na uszkodzenia.

Budowa i rodzaje przewodów elektrycznych

Przewody elektryczne, w zależności od potrzeb, mogą być zbudowane z jednej żyły lub większej liczby żył. Wybierając odpowiednie przewody do danego urządzenia lub instalacji, należy zwrócić uwagę na szereg istotnych czynników - jednym z nich jest rodzaj kabla. Obydwa warianty - jednożyłowe i wielożyłowe - są przeznaczone do określonego zastosowania, które wynika przede wszystkim z różnic w ich konstrukcji i specyfikacji.

Przewody jednożyłowe

W przypadku przewodów jednożyłowych można liczyć na bardzo niską wartość rezystancji w przeliczeniu na metry bieżące, co wiąże się z mniejszą średnicą przewodnika. Są one dodatkowo bardziej odporne na zginanie. W efekcie przewody jednożyłowe można stosować m.in. w instalacjach, w których występuje ryzyko drgań, a także tam, gdzie potrzebne są połączenia ruchome lub wielokrotne zginanie kabla.

Materiał żyły:

• Brak oznaczenia: żyła miedziana
• A: żyła aluminiowa
• F: żyła stalowa

Izolacja:W kablach jednożyłowych stosuje się przede wszystkim izolację z materiałów sztucznych, takich jak polichlorek winylu (polwinit, PVC), guma czy fluoropolimery. Istnieją również rozwiązania dedykowane do konkretnego zastosowania - mowa m.in. o izolacji z podwyższoną odpornością na wysokie temperatury.

• Y: polwinit (PVC), a także jego warianty Yn (samogasnący) i Yb (benzenopodobny)
• X: polietylen (XS - sieciowany; Xz - odporny na wilgoć; Xp - piankowy)
• O: guma

Opancerzenie (wzmocnienie):

• u: oplot z drutów stalowych
• Ft: taśma stalowa (Fti - lakierowana)
• Fo: taśma ze okrągłych drutów stalowych
• Fp: taśma z płaskich drutów stalowych

Przykłady popularnych przewodów jednożyłowych to kable DY (standardowe przewody miedziane z izolacją polwinitową) i YDY (z dodatkową powłoką z polwinitu).

Z uwagi na prostą konstrukcję, uniwersalną charakterystykę i stosunkowo niskie ceny przewody jednożyłowe cieszą się szerokim wykorzystaniem w praktycznie każdej dziedzinie. Można się z nimi spotkać m.in. w energetyce czy motoryzacji - nie brakuje ich także w różnych obszarach przemysłu. Są one stosowane również w urządzeniach do użytku domowego, takich jak sprzęty audio i wideo. Warto podkreślić, że przewody jednożyłowe są szeroko wykorzystywane m.in. w robotyce i automatyce - w tym także w wielu amatorskich projektach. Jedną z ich największych zalet jest odporność na odkształcanie, co ma spore znaczenie we wszystkich układach z ruchomymi elementami. Są to np. urządzenia z zakresu automatyki przemysłowej czy ramiona robotów. Takie rozwiązanie będzie również odpowiednim wyborem w projektach, w których występuje kilkanaście kabli łączących różne urządzenia - to kolejna sytuacja, w której istotna będzie odporność na zginanie.

Przewody wielożyłowe

Przewody wielożyłowe są z kolei łatwiejsze do przewlekania, co pozwala zmniejszyć czas instalacji i usprawnić wykonywanie czynności w tym zakresie. Ich zaletą jest również mniejsze nagrzewanie, co wiąże się z mniejszymi stratami w transporcie - dzięki temu mogą sprawdzić się lepiej na większych odległościach. Ze względu na prostsze przewlekanie są one chętniej stosowane również w instalacjach tymczasowych.

W przypadku przewodów elektrycznych często dochodzi do uszkodzeń, które nie są widoczne gołym okiem. Dla przewodu uziemiającego takie uszkodzenie oznaczałoby brak skutecznego uziemienia, co może prowadzić do sytuacji, w której operator nadal stosuje uziemienie, nieświadom jego nieskuteczności. W celu zapobiegania takim incydentom w systemach kontroli uziemienia jednostka monitorująca systematycznie sprawdza stan przewodu.

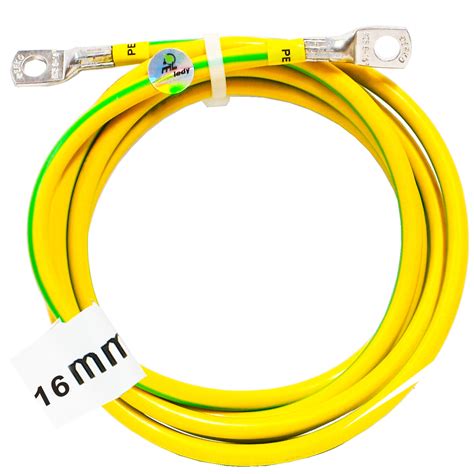

Zastosowanie przewodów z klamrą uziemiającą

Kluczowym składnikiem systemu uziemiającego jest przewód, który podlega intensywnym warunkom eksploatacyjnym. Ten materiał znajduje zastosowanie m.in. w produkcji osłon przegubów wałów napędowych w pojazdach, które muszą wytrzymywać stałe uderzenia i zginanie w różnorodnych warunkach atmosferycznych.

Przewód uziemiający prosty i spiralny ma możliwość szybkiego łączenia z klamrą uziemiającą oraz jednostką monitorującą uziemienie dzięki zastosowaniu dwóch bezpiecznych szybkozłączek.

Parametry techniczne i oznaczenia przewodów

Aby szybko określić typ i przeznaczenie danego przewodu, stosuje się szereg oznaczeń odnoszących się do jego budowy, wykorzystanych materiałów oraz właściwości.

W przypadku przewodów jednożyłowych spotkamy się z literą „D”, która powinna znajdować się na samym początku symbolu (lub na drugiej pozycji, za literą określającą materiał izolacji). W przypadku wariantów wielożyłowych producenci wykorzystują z kolei oznaczenie „L” lub „Lg”.

Oprócz tego przydatne będą symbole dotyczące kilku innych cech przewodu, jak opisano powyżej w sekcji dotyczącej materiału izolacji, żyły oraz opancerzenia.

Właściwości prądowe

Przy zakupie przewodów jednożyłowych kluczową kwestią jest sprawdzenie jego napięcia, które przeważnie wynosi 250 V lub 750 V. Kolejny ważny element specyfikacji to maksymalne natężenie prądu, który może przepływać przez kabel. Obydwa z tych parametrów powinny być przede wszystkim dopasowane do wymagań danej instalacji, układu lub urządzenia. Do tego dochodzi także przekrój żył - zazwyczaj wynosi on pomiędzy 0,05 a 13,3 mm².

Ponadto należy sprawdzić długość przewodu, by mieć pewność, że będziemy w stanie bezpiecznie doprowadzić go do docelowego sprzętu. Warto przy tym zostawić 5-10% „zapasu”, co pozwoli uniknąć zbędnego zginania kabla. Do tego istotny będzie zakres temperatur, w którym można stosować dany przewód.

Kupując większą liczbę przewodów do jednego urządzenia lub układu, dobrym pomysłem będzie także wyposażenie się w kable o różnym kolorze. Dzięki temu podzielenie ich według konkretnego zastosowania będzie znacznie łatwiejsze, co przełoży się na sprawniejsze rozwiązywanie ewentualnych problemów czy awarii oraz prostszy montaż.

Rozwiązania instalacyjne dla specyficznych zastosowań

W sytuacjach, gdzie standardowe rozwiązania nie są wystarczające, konieczne jest zastosowanie niestandardowych metod instalacji. Przykładem może być potrzeba doprowadzenia zasilania do wiaty samochodowej, gdy kable wystają z kostki brukowej i nie ma możliwości jej rozkuwania. W takich przypadkach kluczowe jest zapewnienie bezpiecznego i zgodnego z normami poprowadzenia przewodów.

Studzienka kablowa i ochrona przewodów

Jednym z rekomendowanych rozwiązań jest zastosowanie małej prefabrykowanej studzienki kablowej/rewizyjnej w miejscu wyjścia peszli. Od studzienki do ściany wiaty (40-50 cm) stosuje się grubościenny peszel HDPE lub rurę PVC/metalową odporną na UV. Pion po ścianie wykonuje się z tej samej rury/peszla, zakończony dławnicami IP65 w hermetycznej rozdzielnicy natynkowej. Przy zachowaniu minimalnego promienia gięcia oraz prawidłowych dławnicach i uchwytach instalacja spełnia normy i zapewnia właściwą ochronę mechaniczną i środowiskową.

W studzience można zastosować drenaż żwirowy lub denko z odpływem. W ściance wierci się otwór, w który wkleja się krótki odcinek rury PVC, stanowiący gniazdo dla peszla wychodzącego z ziemi. Jeśli w pobliżu znajduje się uziom fundamentowy, można od razu wprowadzić i skręcić zacisk kontrolny w studzience.

Rodzaje osłon przewodów

Wybór odpowiedniej osłony dla przewodów zależy od wielu czynników, w tym od budżetu i wymagań dotyczących wytrzymałości:

1. Peszel HDPE DUO (czarny): Elastyczny, łatwy w montażu, odporny na UV, klasa mechaniczna 750 N.
2. Rura PVC-U RL „ciężka”: Sztywna, wymagane kolanko 90°, odporna na UV (należy wybierać wersje UV-stable), klasa mechaniczna 750 N.
3. Rura stalowa ocynkowana: Najwyższa odporność mechaniczna, wymaga gwintowania/malowania krawędzi.
4. Giętka rura stal INOX: Droga, ale estetyczna, o bardzo wysokiej odporności mechanicznej.

Ponieważ miejsce to zazwyczaj nie jest narażone na uderzenia, często wystarcza peszel HDPE.

Pionowe prowadzenie kabli

Pion po ścianie można wykonać przy użyciu tego samego systemu osłon lub przejść na sztywną rurę, co ułatwia mocowanie i zapewnia schludniejszy wygląd. Stosuje się uchwyty dystansowe co 50-80 cm. Należy pamiętać o zachowaniu minimalnego promienia gięcia kabla, który dla YKY 5x10 mm² wynosi około 20 cm.

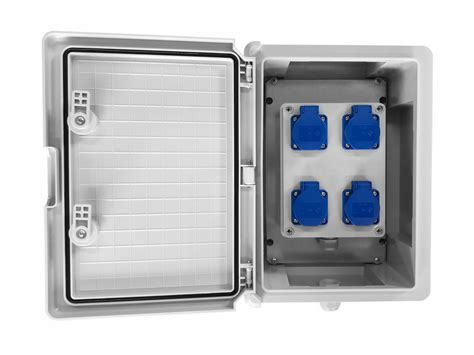

Rozdzielnica elektryczna

Rozdzielnica powinna być hermetyczna (IP65/IP66), o minimalnej klasie odporności IK08, wykonana z tworzywa ASA-PC (UV-stabilnego). Wejścia kabli powinny znajdować się od dołu, z zastosowaniem odpowiednich dławnic. Wewnątrz montuje się aparaturę modułową, taką jak blok rozdzielczy, wyłącznik główny, RCD (różnicowoprądowy) oraz wyłączniki nadprądowe.

Normy, bezpieczeństwo i pomiary

Wszystkie instalacje elektryczne muszą być zgodne z obowiązującymi normami, takimi jak:

• PN-HD 60364-5-52: Dobór przewodów i osłon.
• PN-EN 61386: Systemy rur.
• PN-HD 60364-6: Pomiary po zakończeniu instalacji (rezystancja pętli, impedancja, izolacji, RCD).

W przypadku instalacji do wiaty drewnianej z planowanym wallboxem, zaleca się wykonanie lokalnego uziomu, nawet jeśli początkowo instalacja jest uproszczona. Zapewnia to dodatkowe bezpieczeństwo, zwłaszcza w przypadku urządzeń typu EVSE (Electric Vehicle Supply Equipment).

Uziemienie lokalne

Lokalny uziom jest szczególnie ważny przy drewnianych konstrukcjach, gdzie brak naturalnej siatki wyrównania potencjałów. Im mniejsza impedancja uziomu, tym większa pewność zadziałania RCD. Norma PN-HD 60364-7-722 dla wallboxów zaleca rezystancję uziemienia poniżej 50 Ω, a niektórzy producenci wymagają nawet poniżej 30 Ω. Najprostszym rozwiązaniem jest zastosowanie jednej lub dwóch szpilek Fe/Zn o odpowiedniej długości i średnicy, połączonych taśmą Fe/Zn lub linką Cu.

Dobór aparatury i materiałów

Dobór aparatury i materiałów powinien być przemyślany, aby zapewnić optymalne działanie i bezpieczeństwo instalacji.

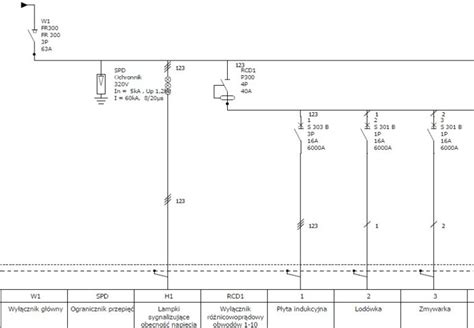

Rozdzielnica i aparatura modułowa

W zależności od potrzeb, rozdzielnica może mieć różną liczbę modułów. W przypadku „wersji minimum” z dwoma gniazdami 230 V i oświetleniem, wystarczająca może być rozdzielnica 12-18 M w ciemnym kolorze. Niezbędne elementy to: rozłącznik izolacyjny 4P, RCD 2P (na razie chroniący gniazda i światło), wyłączniki nadprądowe (MCB) dla każdego obwodu oraz szyny PE/N. Przy planowanym wallboxie należy uwzględnić odpowiednie zabezpieczenia, w tym RCD Typ B (lub A-EV) oraz SPD Typ 2.

Przewody i osprzęt zewnętrzny

Do zasilania gniazd stosuje się przewody YDY 3x2,5 mm², a do oświetlenia YDY 3x1,5 mm². Należy również pamiętać o odpowiednich gniazdach (np. podwójnych IP44) i oprawach oświetleniowych (np. hermetycznych LED IP65).

Studzienka i rury

Prefabrykowana studzienka kablowa (np. 300×300×300 mm) z pokrywą jest kluczowa do bezpiecznego ułożenia zapasu kabla. Do poprowadzenia przewodów od studzienki do ściany i dalej pionowo stosuje się rury karbowane HDPE-UV lub rury PVC-U.

Uziom (zalecany)

W przypadku lokalnego uziemienia, niezbędne są szpilki Fe/Zn, taśma Fe/Zn lub linka Cu, złącza krzyżowe oraz materiały do połączenia z istniejącym uziomem budynkowym.

Zakup materiałów

Kompletny zestaw materiałów można zakupić w hurtowniach elektrycznych, które oferują szeroki asortyment produktów i często konkurencyjne ceny. Warto poprosić o ofertę pakietową, która może obejmować rabaty.

Potencjalne trudności i jak im zapobiec

Podczas instalacji mogą pojawić się pewne trudności:

• Zbyt ostry łuk YKY: Należy zapewnić zapas kabla w studzience i stosować kolanka o dużym promieniu.
• Kondensacja w rozdzielnicy: Można zastosować zaślepki oddechowe IP66 lub wkładkę hydrożelową.
• Woda w peszlu: Należy wprowadzić peszel powyżej poziomu bruku i uszczelnić ślepe zakończenie.

Podsumowanie

Przewody elektryczne zakończone klamrą, choć specyficzne, znajdują zastosowanie w systemach uziemiających oraz tam, gdzie wymagana jest odporność na trudne warunki. Dobór odpowiedniego typu przewodu, jego izolacji, opancerzenia oraz właściwości prądowych jest kluczowy dla bezpieczeństwa i efektywności instalacji. W przypadku bardziej złożonych zastosowań, takich jak doprowadzenie zasilania do wiaty, konieczne jest zastosowanie specjalistycznych rozwiązań instalacyjnych, zgodnych z obowiązującymi normami, obejmujących studzienki kablowe, odpowiednie osłony przewodów oraz hermetyczne rozdzielnice. Prawidłowo wykonana instalacja, z uwzględnieniem wszystkich aspektów technicznych i bezpieczeństwa, zapewni niezawodne działanie przez wiele lat.
