Stropy Żelbetowe: Kompleksowy Przewodnik po Konstrukcji i Zastosowaniach

Strop jest fundamentalnym elementem konstrukcyjnym każdego budynku, pełniącym kluczową rolę w zapewnieniu jego stabilności, funkcjonalności i bezpieczeństwa. Dzieli kondygnacje, przenosi obciążenia i wpływa na komfort użytkowania przestrzeni. Wśród różnorodnych rozwiązań konstrukcyjnych, stropy żelbetowe, znane również jako monolityczne, od lat cieszą się niesłabnącą popularnością. Ich niezawodność, trwałość i odporność na obciążenia sprawiają, że są one częstym wyborem inwestorów i architektów. Jednakże, wykonanie stropu żelbetowego wymaga precyzji, doświadczenia i dogłębnej wiedzy technicznej, obejmującej etapy od przygotowania szalunków, przez montaż zbrojenia, aż po właściwe zabetonowanie.

Rodzaje Stropów Betonowych: Przegląd Rozwiązań

Rynek budowlany oferuje szeroki wachlarz rozwiązań stropowych, z których każdy ma swoje specyficzne cechy i zastosowania. Rozróżniamy przede wszystkim:

• Stropy Monolityczne (Płytowe): Wykonywane bezpośrednio na budowie poprzez betonowanie na pełnym deskowaniu. Są to płyty żelbetowe, czyli beton zbrojony stalowymi prętami lub siatką. Ich grubość w budynkach mieszkalnych waha się zazwyczaj od 10 do 20 cm, w zależności od rozpiętości i przewidywanych obciążeń. W budynkach przemysłowych mogą osiągać grubość 20-30 cm lub więcej. Stropy monolityczne bez dodatkowych wzmocnień stosuje się przy rozpiętościach do około 6 metrów. W przypadku większych rozpiętości konieczne jest zastosowanie dodatkowych elementów, takich jak podciągi i belki.

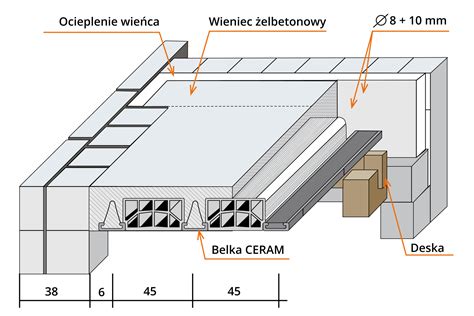

• Stropy Gęstożebrowe (Belkowe): Jedna z najpopularniejszych technologii, szczególnie w budownictwie jednorodzinnym. Składają się z szeregu zbrojonych belek (żeberek) rozstawionych co około 30-50 cm, pomiędzy którymi umieszcza się wypełnienie w postaci pustaków betonowych, ceramicznych lub z keramzytobetonu. Po zalaniu betonem tworzą jednolitą płytę. Stropy gęstożebrowe, takie jak popularny strop Teriva, charakteryzują się łatwością montażu i stosunkowo niewielką wagą. Nie wymagają pełnego deskowania ani gęstego rozstawu stempli, co przekłada się na mniejsze zużycie stali i betonu. Maksymalne rozpiętości stropów gęstożebrowych wynoszą zazwyczaj 6-7,8 metra; dla większych rozpiętości stosuje się konstrukcje sprężone.

• Stropy Prefabrykowane: Elementy stropowe są wstępnie formowane fabrycznie i dostarczane na budowę gotowe do montażu. Pozwala to na znaczne przyspieszenie prac budowlanych. Do tej kategorii należą:

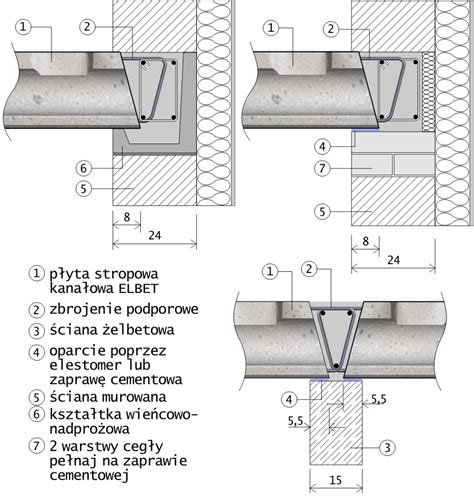

  • Płyty Kanałowe (np. płyta żerańska): Posiadają podłużne kanały, które redukują ich ciężar i mogą służyć do prowadzenia instalacji. Układa się je na ścianach nośnych bez konieczności podpierania.
  • Płyty z Betonu Komórkowego: Charakteryzują się profilowanymi krawędziami na pióro i wpust, co zapewnia dobre zespolenie płyt.
  • Płyty Filigran: Są to cienkie, zbrojone płyty stanowiące dolną część stropu, które na budowie zalewane są betonem, pełniąc rolę traconego deskowania. Wymagają one jednak podpór montażowych.
  • Płyty Strunobetonowe: Wykonane z betonu zbrojonego wstępnie sprężonymi stalowymi linkami.

Strop Monolityczny: Szczegółowe Omówienie Procesu Budowy

Wykonanie stropu monolitycznego, choć pracochłonne, pozwala na uzyskanie konstrukcji o wysokiej wytrzymałości i dużej swobodzie w kształtowaniu przestrzeni. Proces ten można podzielić na kilka kluczowych etapów:

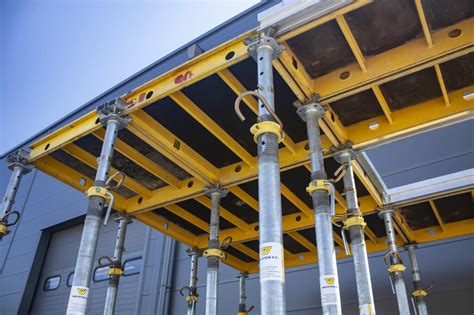

1. Przygotowanie Deskowania (Szalowania):Na wierzchu muru układa się co najmniej 2-3-centymetrową warstwę mocnej zaprawy cementowej i wyrównuje ją między dwoma wypoziomowanymi deskami. Do wykonania stropu monolitycznego wymagane jest pełne deskowanie od spodu. Można je wykonać z desek, ale wygodniej jest użyć systemowych deskowań wielokrotnego użytku, co znacznie ułatwi i przyspieszy prace. Deskowanie musi być stabilne i szczelne, aby zapobiec wyciekaniu mieszanki betonowej. W zależności od rozpiętości i obciążeń, konieczne jest zastosowanie odpowiedniej liczby stempli budowlanych podtrzymujących konstrukcję do momentu związania betonu. Zalecany jest przynajmniej jeden stempel na 1 m².

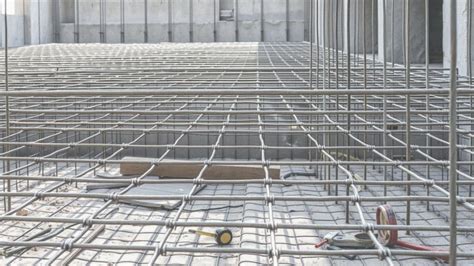

2. Zbrojenie Stropu:Zbrojenie stropu to zazwyczaj pręty główne większej średnicy i cieńsze, ustawione do nich poprzecznie, pręty rozdzielcze. Projektant dobiera średnicę, rozstaw i kształt prętów w zależności od rozpiętości płyty oraz wielkości obciążeń. Pręty zbrojeniowe otula beton, chroniąc je przed korozją. Zbrojenie musi być otoczone mieszanką betonową, dlatego należy je ułożyć na podkładkach dystansowych z tworzywa sztucznego lub podłożyć kawałki betonu grubości 2,5-3 cm. Część prętów głównych powinna być odgięta przy ścianach i zakotwiona w wieńcu stropowym. W narożach płyty, ze względu na skręcanie, potrzebne jest dodatkowe zbrojenie zarówno od dołu, jak i od góry. W miejscach występowania znacznych sił skupionych lub wokół otworów, może być konieczne dodatkowe zbrojenie, aby zapobiec przebiciu płyty.



3. Betonowanie:Przed betonowaniem, przygotowaną konstrukcję należy dokładnie oczyścić i zwilżyć wodą. Mieszankę betonową najlepiej zamówić w betoniarni, aby mieć pewność, że posiada wymagane parametry. Beton klasy C16/20 lub wyższej jest zazwyczaj wystarczający. Mieszankę rozkłada się równomiernie, aby uniknąć tworzenia pustek i segregacji kruszywa. Po zalaniu, mieszanka wymaga zagęszczenia, na przykład za pomocą wibratora, oraz odpowiedniej pielęgnacji.

4. Pielęgnacja Betonu:Świeżo wylana mieszanka betonowa wymaga ochrony przed zbyt szybkim wysychaniem, co może prowadzić do powstania rys skurczowych i utraty jednorodności struktury. W ciepłe dni powierzchnię betonu należy przykryć folią budowlaną lub polewać wodą przez kilka dni. W przypadku niskich temperatur, beton należy osłonić przed wiatrem i, w razie potrzeby, ogrzać.

5. Demontaż Deskowania:Podpory i deskowanie spodu stropu powinny pozostać na miejscu przez pełne cztery tygodnie, aby beton osiągnął wymaganą wytrzymałość. Boki wieńców i obrzeża otworów można rozszalować wcześniej, po dwóch, trzech tygodniach.

Funkcja Wieńca i Żebra Rozdzielczego

• Wieniec: Jest to belka żelbetowa wykonana na wszystkich ścianach nośnych, betonowana równocześnie ze stropem. Jego zadaniem jest połączenie stropu ze ścianami i usztywnienie całej konstrukcji budynku. Wieniec jest zbrojony na budowie, zazwyczaj czterema prętami stali φ 12, łączonymi strzemionami.
• Żebro Rozdzielcze: Dodatkowe wzmocnienie stropu, umieszczone prostopadle do belek stropowych (w stropach gęstożebrowych) lub w miejscach o dużych rozpiętościach (w stropach monolitycznych). Zmniejsza ugięcie stropu i chroni przed zjawiskiem klawiszowania.

Stropy Prefabrykowane: Szybkość i Precyzja

Stropy prefabrykowane, takie jak płyty kanałowe czy filigranowe, oferują znaczące przyspieszenie prac budowlanych. Płyty prefabrykowane układa się na ścianach nośnych, często bez konieczności podpierania. Połączenia między płytami zalewa się betonem, a w przypadku płyt filigranowych, całość konstrukcji uzupełnia się warstwą nadbetonu.

Wymagania Konstrukcyjne i Wytrzymałościowe

• Zbrojenie: Kluczowe dla wytrzymałości stropu. Decyduje o jego nośności i sztywności. Zbrojenie układa się w strefie rozciąganej (dolnej części stropu), a beton stanowi strefę ściskaną. Minimalny stopień zbrojenia dotyczy wszystkich stref płyty, które nie są stale ściskane.
• Obciążenia: Projektant określa dopuszczalne obciążenia, uwzględniając ciężar własny konstrukcji, obciążenie użytkowe (meble, ludzie) oraz obciążenia zmienne (np. śnieg na dachu).
• Ugięcie: Dopuszczalne ugięcie stropu w budynkach mieszkalnych zazwyczaj mieści się w granicach 1/250 do 1/500 rozpiętości stropu.
• Klasa Betonu: Minimalna klasa betonu na stropy to zazwyczaj C16/20, ale często stosuje się beton klasy C20/25 lub wyższej.
• Otulenie Betonowe: Zapewnia ochronę zbrojenia przed korozją i wpływem czynników zewnętrznych. Minimalne otulenie zależy od klasy ekspozycji i wymagań przeciwpożarowych.

Analiza Wpływu Otworów i Nietypowych Rozwiązań

Otwory w stropie, takie jak przejścia kominowe czy otwory instalacyjne, wymagają szczególnej uwagi podczas projektowania i wykonania zbrojenia. Analizy wykazują, że nawet otwory o większych średnicach nie wpływają drastycznie na ogólne wymagania zbrojeniowe, jednakże na krawędziach otworów zaleca się dodatkowe zbrojenie, zwłaszcza w przypadku ostrych naroży, aby przejąć spiętrzenie naprężeń. W przypadku płyty typu filigran, otwory i przejścia kominowe muszą być dozbrojone na obrzeżach.

Stropy Filigran: Innowacja i Technologia

Stropy typu filigran, wynalezione przez Stefana Kellera, stanowią przykład zaawansowanych rozwiązań prefabrykowanych. Składają się z cienkich płyt zbrojonych, które na budowie zalewane są betonem, tworząc zespoloną konstrukcję. Kluczowe jest rozróżnienie stanu montażu i stanu eksploatacji, gdyż kratownica i zbrojenie prefabrykatu są projektowane z myślą o obu tych fazach. Wykonanie stropu filigran wymaga współpracy z producentem i wyspecjalizowanymi biurami inżynierskimi.

Podsumowanie i Zalecenia

Wybór odpowiedniego stropu jest decyzją o kluczowym znaczeniu dla całego budynku. Zarówno stropy monolityczne, jak i prefabrykowane mają swoje zalety i wady. Stropy monolityczne oferują dużą swobodę projektową i wysoką wytrzymałość, ale wymagają większego nakładu pracy. Stropy prefabrykowane pozwalają na szybsze wykonanie i często są bardziej ekonomiczne. Niezależnie od wybranego rozwiązania, należy pamiętać o precyzyjnym wykonaniu zgodnie z projektem, stosowaniu wysokiej jakości materiałów oraz odpowiedniej pielęgnacji świeżo wylanego betonu.

W przypadku wątpliwości lub potrzeby analizy specyficznych rozwiązań, warto skonsultować się z doświadczonym projektantem lub inżynierem budowlanym.
