Syfon pod Wisłą: Jak działa i dlaczego jest tak ważny? Studium przypadku wielkoskalowego systemu kanalizacyjnego.

Syfon, choć zazwyczaj kojarzony z domową instalacją hydrauliczną, odgrywa kluczową rolę również w znacznie większych systemach inżynieryjnych. Jednym z najbardziej imponujących przykładów jego zastosowania jest układ przesyłowy ścieków pod Wisłą w Warszawie, który transportuje nieczystości z lewobrzeżnej części miasta do oczyszczalni "Czajka". Zrozumienie budowy i działania tego wielkoskalowego syfonu pozwala docenić jego znaczenie dla funkcjonowania infrastruktury miejskiej, a także lepiej zrozumieć podstawowe zasady działania syfonów w ogóle.

Podstawowe funkcje syfonu w systemach kanalizacyjnych

Zanim zagłębimy się w specyfikę syfonu pod Wisłą, przypomnijmy fundamentalne zadania, jakie pełni każdy syfon w systemie kanalizacyjnym budynku. Wewnętrzne instalacje kanalizacyjne, połączone z zewnętrzną siecią, tworzą złożony system odpływowy. Jego integralną częścią są przewody wentylacyjne, które odprowadzają na zewnątrz budynku niebezpieczne gazy kanałowe, takie jak metan, siarkowodór czy wodór. Gazy te powstają w wyniku rozkładu biologicznego ścieków oraz wylewania do kanalizacji substancji niebezpiecznych.

Zainstalowanie przewodów wentylacyjnych i zaworów napowietrzających to jednak nie wszystko. Kluczowe jest również stałe odcięcie przepływu tych gazów od pomieszczeń mieszkalnych przy wszystkich przyborach sanitarnych podłączonych do kanalizacji. Odcięcie to musi jednocześnie zapewniać swobodny odpływ zużytej wody w dowolnym momencie. Najlepszym i sprawdzonym rozwiązaniem jest zastosowanie tzw. zamknięcia wodnego, czyli potocznie zwanego syfonu. Syfon działa jak bariera, zatrzymując wodę w swoim zagięciu, która tworzy naturalną barierę zapachową, uniemożliwiając przedostawanie się nieprzyjemnych zapachów i szkodliwych gazów do wnętrza budynku. Dodatkowo, zamknięcie wodne w syfonie stanowi przeszkodę dla ewentualnej migracji robaków czy gryzoni z kanalizacji.

Budowa i zasada działania syfonu pod Wisłą

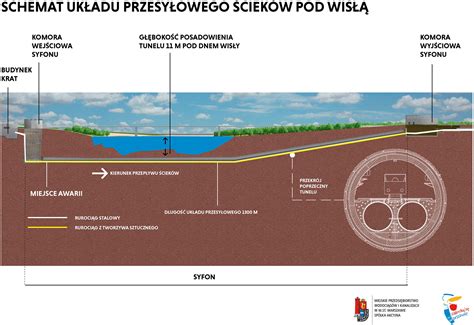

Układ przesyłowy ścieków pod Wisłą stanowi przykład zastosowania zasady działania syfonu na skalę przemysłową. Ścieki z lewobrzeżnej Warszawy zbierane są do miejskiej kanalizacji i kierowane do kolektorów o średnicy przekraczającej nawet 3 metry. Następnie trafiają do komory wejściowej syfonu, która ma imponującą wysokość około 40 metrów, porównywalną z 12-piętrowym budynkiem. W ciągu sekundy przez układ przepływa średnio 3,5 tony ścieków, co w ciągu doby daje około 200 tysięcy metrów sześciennych.

Kolejnym etapem jest komora krat, gdzie ścieki przepływają przez 12 kratownic o prześwicie 5 cm. Działają one jak sita, zatrzymując większe zanieczyszczenia stałe, które następnie podlegają utylizacji. Po etapie wstępnego oczyszczenia, ścieki kierowane są do właściwego układu syfonowego. Nitki syfonowe zaprojektowano jako pracujące w cyklu zmianowym. Ich pracą zarządzają pracownicy dyspozytorni, którzy za pomocą zasuw po drugiej stronie tunelu, na prawym brzegu miasta, sterują ilością przepływających ścieków. Rurociągi w tunelu pracują naprzemiennie co 24 godziny, co pozwala na utrzymanie ich w ciągłej sprawności i zapobiega zastojom. Algorytm pracy układu przesyłowego zapewnia przepływ ścieków z prędkością umożliwiającą ich samooczyszczanie. Stan techniczny rurociągów jest na bieżąco monitorowany przez pracowników Miejskiego Przedsiębiorstwa Wodociągów i Kanalizacji w Warszawie przy wykorzystaniu informatycznego systemu sterowania i telewizji przemysłowej. Dodatkowo, pracownicy układu przesyłowego codziennie sprawdzają stan techniczny tunelu i znajdujących się w nim instalacji.

Rodzaje syfonów i ich zastosowanie w domowych instalacjach

W domowych instalacjach sanitarnych spotykamy się z różnorodnymi typami syfonów, których wybór zależy od specyfiki urządzenia sanitarnego oraz dostępnej przestrzeni.

• Syfon umywalkowy: Najczęściej spotykany, występuje w dwóch głównych wariantach:
  • Syfon butelkowy: Ma pionową konstrukcję, przypominającą butelkę. Jest to popularne rozwiązanie, szczególnie w przypadku ograniczonych przestrzeni pod umywalką, np. w szafkach meblowych. Umożliwia łatwy demontaż i czyszczenie.
  • Syfon rurowy: Charakteryzuje się poziomą budową, przypominającą literę "U". Zapewnia dobrą drożność i mniejsze ryzyko zatykania. Jest odpowiedni tam, gdzie jest więcej przestrzeni i dostęp do syfonu nie jest ograniczony.

• Syfon wannowy: Zazwyczaj jest to bardziej rozbudowany system, który integruje odpływ z przelewem. Często wyposażony w korki automatyczne lub systemy typu "klik-klak", ułatwiające obsługę.
• Syfon do brodzika: Musi charakteryzować się niską zabudową, aby umożliwić montaż w ograniczonej przestrzeni pod brodzikiem.
• Syfony niestandardowe i specjalistyczne: Na rynku dostępne są również rozwiązania dedykowane, np. syfony podtynkowe, ułatwiające montaż w ścianie, często stosowane w łazienkach dla osób niepełnosprawnych. Coraz większą popularność zyskują także syfony membranowe (gumowe), które dzięki silikonowej membranie zastępują klasyczne zamknięcie wodne, zapobiegając wysychaniu i utrzymując szczelność nawet przy długotrwałym nieużytkowaniu przyboru sanitarnego. Są one szczególnie polecane do domków letniskowych lub miejsc rzadko używanych.

Materiały i jakość wykonania syfonów

Podstawowe wymagania dotyczące elementów odpływowych, w tym syfonów, określa norma PN-EN 274. Materiały używane do produkcji syfonów powinny charakteryzować się wysoką odpornością na czynniki chemiczne zawarte w ściekach. Najczęściej stosuje się:

• Polipropylen (PP)
• Polietylen wysokiej gęstości (HD-PE)
• Tworzywo ABS
• Stal nierdzewna
• Mosiądz (często z powłoką chromoniklową dla celów estetycznych)

Ważne jest, aby również materiały uszczelniające wykazywały odpowiednią odporność. Należy zwrócić uwagę na możliwość deformacji elementów lub zmiękczenia uszczelek w przypadku podłączenia urządzeń generujących wysoką temperaturę, takich jak pralki automatyczne czy zmywarki, do syfonu zlewozmywakowego lub umywalkowego za pomocą dodatkowego króćca. Podobnie, wylewanie wrzątku bezpośrednio do zlewozmywaka może negatywnie wpłynąć na stan syfonu.

Montaż syfonu - kluczowe aspekty

Montaż syfonu, choć zazwyczaj postrzegany jako czynność prosta, wymaga precyzji i uwagi. Prawidłowy montaż jest gwarancją szczelności instalacji i jej bezawaryjnej pracy.

Kluczowe zasady montażu to:

1. Przygotowanie: Przed rozpoczęciem pracy należy wyłączyć dopływ wody, usunąć przedmioty spod urządzenia sanitarnego i przygotować naczynie na ewentualnie wylewającą się wodę. Należy sprawdzić kompletność zestawu syfonu, upewniając się, że wszystkie uszczelki są na miejscu.

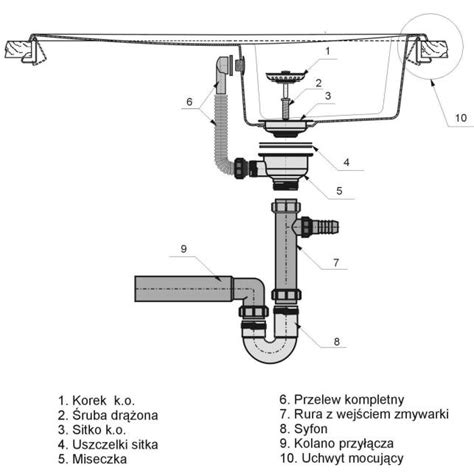

2. Montaż elementów: Montaż zazwyczaj rozpoczyna się od zamontowania sitka odpływowego w umywalce lub zlewie, a następnie połączenia go z właściwym zbiornikiem syfonu. Należy pamiętać o właściwym ułożeniu uszczelek.
3. Podłączenie do kanalizacji: Rura odpływowa syfonu jest następnie podłączana do podejścia kanalizacyjnego w ścianie. W przypadku problemów z dopasowaniem osi odpływu w ścianie względem osi odpływu w umywalce, pomocne mogą być syfony rurowe z przegubem kulistym lub teleskopowe, które pozwalają na korektę położenia.
4. Dokręcanie połączeń: Wszystkie nakrętki i złącza powinny być dokręcane ręcznie, a dopiero na końcu delikatnie dociśnięte kluczem. Zbyt mocne skręcenie może uszkodzić uszczelki lub elementy plastikowe.
5. Test szczelności: Po zakończeniu montażu konieczne jest przeprowadzenie testu szczelności. Należy napełnić umywalkę lub zlew wodą, a następnie otworzyć spust, obserwując wszystkie połączenia pod kątem ewentualnych przecieków.

Częste błędy podczas montażu to niewłaściwe ułożenie uszczelek, zbyt mocne dokręcenie połączeń, błędna kolejność montażu elementów lub próby dopasowania części "na siłę".

Konserwacja i rozwiązywanie problemów

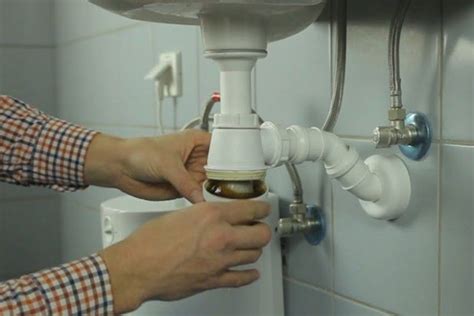

Syfony wymagają regularnej konserwacji, aby zapobiec zatykaniu się odpływu i powstawaniu nieprzyjemnych zapachów. W przypadku syfonów butelkowych zazwyczaj wystarczy odkręcić dolną część zbiornika i usunąć nagromadzone zanieczyszczenia, takie jak włosy, piasek czy nitki. Warto również raz na jakiś czas przepłukać odpływ gorącą wodą lub zastosować specjalistyczne środki do udrażniania rur.

Jeśli pojawią się trudności z odpływem wody, uporczywe nieprzyjemne zapachy lub widoczne wycieki, może to oznaczać konieczność wymiany syfonu. W przypadku starszych instalacji, nowoczesne modele syfonów oferują większą szczelność, łatwiejszą konserwację i często bardziej estetyczny wygląd.

Awaria syfonu pod Wisłą - lekcje z przeszłości

Historia awarii układu przesyłowego ścieków pod Wisłą w sierpniu 2019 roku podkreśla wagę prawidłowego funkcjonowania nawet najbardziej zaawansowanych systemów inżynieryjnych. Awaria, która dotknęła oba rurociągi, spowodowała konieczność awaryjnego zrzutu nieoczyszczonych ścieków do Wisły. Wskazała również na potrzebę ciągłego monitorowania stanu technicznego instalacji oraz szybkiego reagowania w przypadku wystąpienia problemów. Proces naprawczy, choć skomplikowany i czasochłonny, został objęty najwyższym priorytetem, aby jak najszybciej przywrócić pełną funkcjonalność tego kluczowego elementu infrastruktury miejskiej. Ta sytuacja stanowi przypomnienie, że nawet w przypadku tak monumentalnych konstrukcji, podstawowe zasady inżynierii sanitarnej, w tym właściwe działanie mechanizmów zapobiegających cofaniu się ścieków i gazów, są fundamentem bezpieczeństwa i higieny publicznej.
