W świecie nowoczesnych technologii, gdzie ciągle poszukujemy efektywniejszych i bardziej zrównoważonych rozwiązań energetycznych, maszyny parowe i kotły parowe wciąż odgrywają znaczącą rolę. Chociaż mogą wydawać się archaiczne w porównaniu do zaawansowanych systemów elektronicznych, ich zasada działania i potencjał wciąż fascynują inżynierów i entuzjastów. Niniejszy artykuł zgłębia temat bojlerów parowych, ich budowy, sposobu działania oraz różnorodnych zastosowań, od przemysłu po potencjalne, choć często anachroniczne, zastosowania domowe.
Czym jest Bojler Parowy?
Bojler parowy, znany również jako kocioł parowy lub generator pary, to zasadniczo ciśnieniowe naczynie, w którym woda jest podgrzewana do momentu wrzenia, a następnie zamieniana w parę wodną. Ta para, wytworzona pod odpowiednim ciśnieniem i temperaturą, może być następnie wykorzystana do napędzania maszyn, generowania energii elektrycznej, ogrzewania lub jako czynnik roboczy w procesach przemysłowych. W kontekście technicznym, kotły parowe to urządzenia, które przekształcają energię cieplną paliwa w energię mechaniczną pary wodnej.
Kluczowe jest rozróżnienie między tradycyjnymi kotłami parowymi a bojlerami przepływowymi. Tradycyjne kotły gromadzą wodę i podgrzewają ją w zamkniętym zbiorniku, podczas gdy bojlery przepływowe podgrzewają wodę w miarę jej przepływu przez wężownicę. W samochodzie Doble z lat 20. XX wieku zastosowano rozwiązanie zbliżone do bojlera przepływowego - kocioł miał postać zamkniętej skrzyni z długą wężownicą w środku. Na jednej ze ścian zamontowany był normalny gaźnik, do którego powietrze wdmuchiwane było wentylatorem, a nad gaźnikiem znajdowała się świeca zapłonowa służąca do zapalania płomienia. Zaletą tego kotła było szybkie uzyskiwanie pary (mniej niż minutę) i brak problemu z rozsadzeniem go, ponieważ jednorazowo gotowało się nie więcej niż litr wody.
Zasada Działania Bojlera Parowego
Podstawowa zasada działania bojlera parowego opiera się na wymianie ciepła. Paliwo (np. gaz, olej, węgiel, biomasa, a nawet prąd elektryczny) jest spalane w komorze spalania, generując gorące gazy. Te gorące gazy następnie przekazują swoją energię cieplną wodzie znajdującej się w kotle, doprowadzając ją do wrzenia i zamieniając w parę. Proces ten można opisać jako konwersję energii cieplnej paliwa na energię mechaniczną pary wodnej.
Istnieją dwa główne typy kotłów parowych, różniące się sposobem podgrzewania wody:
- Kotły płomienicowe (ogniwowe): W tym typie kotła paliwo jest spalane wewnątrz rury (płomienicy), która jest otoczona wodą w zbiorniku kotła. Ciepło z rury stopniowo podgrzewa otaczającą wodę, wytwarzając parę. Historycznie, kotły płomienicowe napędzały wiele pierwszych lokomotyw parowych.
- Kotły wodnorurowe: Tutaj sytuacja jest odwrotna - woda przepływa przez zestaw rur, a ciepło spalania jest przekazywane na zewnętrzną powierzchnię tych rur, co prowadzi do powstania pary. Kotły wodnorurowe są często uważane za bezpieczniejsze, ponieważ nie przechowują tak dużych ilości wody pod ciśnieniem jak kotły płomienicowe.
Proces wytwarzania pary można szczegółowo opisać następująco:
- Spalanie paliwa: Dostarczanie paliwa i powietrza do komory spalania inicjuje proces spalania, generując wysokie temperatury.
- Przekazywanie ciepła: Ciepło ze spalania jest przekazywane do wody w kotle za pomocą mechanizmów promieniowania, konwekcji i przewodzenia.
- Promieniowanie: Bezpośrednie przenoszenie energii cieplnej w postaci fal elektromagnetycznych.
- Konwekcja: Ruch ciepła wewnątrz płynów (wody i gazów) spowodowany różnicami w gęstości.
- Przewodzenie: Przenoszenie ciepła poprzez bezpośredni kontakt między materiałami.
- Wytwarzanie pary: Woda podgrzewana do temperatury wrzenia zamienia się w parę wodną.
- ** Gromadzenie i transport pary:** Para gromadzi się w kotle pod ciśnieniem i jest następnie kierowana do odbiorników (np. turbin, grzejników).

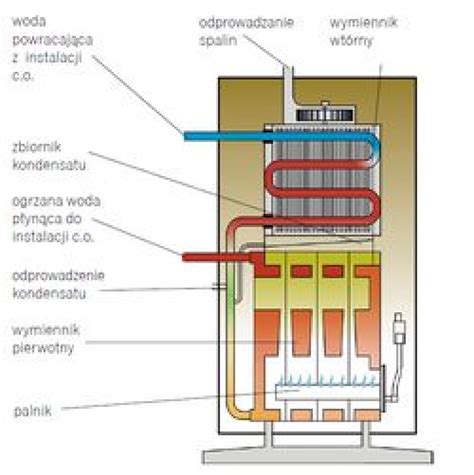

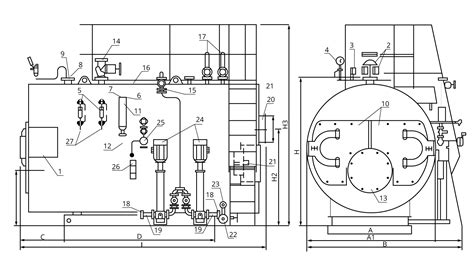

Kluczowe Elementy Budowy Bojlera Parowego
Niezależnie od typu, każdy bojler parowy składa się z kilku kluczowych elementów:
- Palnik: Odpowiedzialny za mieszanie paliwa z powietrzem i inicjowanie spalania. Nowoczesne palniki są projektowane z myślą o efektywności i minimalizacji emisji.
- Komora spalania: Miejsce, w którym zachodzi proces spalania. Musi być odpowiednio izolowana, aby zapobiec utracie ciepła.
- Wymiennik ciepła: Element, który efektywnie przenosi ciepło ze spalin do wody. Często są to rury wykonane z materiałów odpornych na korozję, takich jak stal nierdzewna.
- Zbiornik wyrównawczy (naczynie wzbiorcze): Kompensuje wahania ciśnienia w systemie wynikające ze zmian temperatury wody.
- Regulacja temperatury pary: Systemy kontrolujące temperaturę pary, często z wykorzystaniem schładzaczy lub recyrkulacji spalin.
- Zawór bezpieczeństwa: Kluczowy element zabezpieczający, który automatycznie uwalnia nadmiar pary, gdy ciśnienie przekroczy dopuszczalny limit, zapobiegając eksplozji.
- Wyłącznik niskiego poziomu wody: Mechanizm zabezpieczający, który wyłącza dopływ paliwa, gdy poziom wody spadnie poniżej krytycznego, chroniąc kocioł przed pracą na sucho i uszkodzeniem.
- Zbiornik wody zasilającej: Magazynuje wodę przed jej wprowadzeniem do kotła, a także może służyć do dozowania chemikaliów zapobiegających korozji.
- Ekonomizer: Urządzenie do wymiany ciepła, które wykorzystuje ciepło gazów spalinowych do podgrzewania wody zasilającej kocioł, zwiększając tym samym jego efektywność.
- Odgazowywacz: Zbiornik podgrzewanej wody zasilającej, który usuwa rozpuszczone gazy, zapobiegając korozji.
Wyzwania związane z Bojlerami Parowymi w Kontekście Domowym
Choć koncepcja wykorzystania pary wodnej do zasilania domowych urządzeń może wydawać się atrakcyjna, zwłaszcza w perspektywie trudności z zaopatrzeniem w paliwa kopalne, należy pamiętać o kilku istotnych kwestiach. Budowa i eksploatacja kotła parowego to urządzenie ciśnieniowe, które powinno być objęte dozorem Urzędu Dozoru Technicznego (UDT). Amatorska budowa takiego urządzenia jest prawnie niemożliwa do wykonania ze względu na wymogi bezpieczeństwa.
Nawet teoretyczne projektowanie takiej maszyny wymaga uwzględnienia wielu czynników. Na przykład, dla uzyskania mocy 3 kilowatów energii elektrycznej przy 10% sprawności kotła, moc kotła wynosiłaby około 30 kW. Obliczenie powierzchni i pojemności cylindra silnika parowego dla takiej mocy to zadanie wymagające precyzyjnych danych technicznych. Jeden koń mechaniczny odpowiada 75 kilogoramometrom, co w przybliżeniu przy 10 cm² powierzchni tłoka, 1 metrze dźwigni i 10 atmosferach pary daje około jednego konia mechanicznego.
Wobec tych trudności, alternatywne rozwiązania, takie jak silnik Stirlinga, mogą być bardziej realną opcją dla osób poszukujących wydajnych maszyn cieplnych o wyższej sprawności niż silnik parowy. Silnik Stirlinga, będący silnikiem o spalaniu zewnętrznym, wykorzystuje powietrze lub inny gaz jako czynnik roboczy. Może on osiągać wysokie obroty (nawet 3000 obr/min), napędzając prądnicę, a jako paliwo można wykorzystać niemal wszystko, co się pali.
Nowoczesne Zastosowania Pary: Parownice
Warto zauważyć, że pojęcie "bojler parowy" może odnosić się również do urządzeń powszechnie stosowanych do czyszczenia, zwanych parownicami. Choć ich zasada działania jest podobna - podgrzewanie wody do wytworzenia pary - ich konstrukcja i przeznaczenie są zupełnie inne.
Parownice profesjonalne to maszyny, których siła mycia i skuteczność opiera się na sile pary wodnej. Woda, nalewana do zasobnika lub bojlera, jest podgrzewana za pomocą:
- Grzałek elektrycznych: Najczęściej spotykane w parownicach elektrycznych, zasilanych prądem jednofazowym (ograniczone mocą do 16A) lub trójfazowym (umożliwiającym większą moc i wydatek pary).
- Palnika: Stosowanego w parownicach spalinowych i gazowych, działających na zasadzie pieców, gdzie płomień ogrzewa bojler.
Zasada działania parownicy elektrycznej:
- Woda jest wlewana do bojlera (kotła parowego).
- Grzałka elektryczna podgrzewa wodę do temperatury wrzenia.
- Wytworzona para wodna pod ciśnieniem jest kierowana do dyszy czyszczącej.
Nowoczesne parownice, takie jak te produkowane przez Tecnovap, oferują szereg zaawansowanych rozwiązań technicznych, m.in.:
- Automatyczne napełnianie bojlera: System True Temp Technology zapewnia stały poziom wody.
- Natrysk gorącej wody z parą lub detergentu z parą: Zwiększa skuteczność czyszczenia.
- Podłączenie do bieżącej wody: Umożliwia ciągłą pracę bez konieczności dolewania wody.
- Regulacja mocy: Pozwala dostosować intensywność pary do potrzeb.
Korzyści z czyszczenia parą:
- Ekologia: Czyszczenie wolne od chemii, bezpieczne dla dzieci i zwierząt.
- Skuteczność: Gorąca para doskonale usuwa brud, tłuszcz, bakterie i wirusy.
- Oszczędność: Redukuje potrzebę zakupu różnorodnych środków chemicznych.
- Zdrowsze środowisko: Eliminuje patogeny, pleśń i alergeny.
Podsumowanie
Bojler parowy, w swojej przemysłowej formie, pozostaje kluczowym elementem wielu gałęzi przemysłu, dostarczając energię cieplną i napędzając procesy produkcyjne. Jego działanie opiera się na kontrolowanym podgrzewaniu wody do stanu pary, z wykorzystaniem różnorodnych paliw i zaawansowanych systemów bezpieczeństwa. Chociaż koncepcja domowego kotła parowego jest obarczona licznymi wyzwaniami prawnymi i technicznymi, nowoczesne urządzenia wykorzystujące parę, takie jak parownice, oferują ekologiczne i skuteczne rozwiązania dla codziennych potrzeb. Poszukiwanie alternatywnych źródeł energii i wydajnych maszyn cieplnych wciąż trwa, a zrozumienie zasad działania bojlera parowego stanowi ważny krok w tej dziedzinie.
