Zawór EVAP w BMW: Klucz do Czystego Powietrza i Sprawnego Silnika

System kontroli emisji par paliwa, znany jako EVAP (Evaporative Emission Control System), stanowi integralną część nowoczesnych systemów ekologicznych w pojazdach marki BMW. Jego nadrzędnym celem jest znacząca redukcja emisji lotnych par paliwa do atmosfery, co ma kluczowe znaczenie dla ochrony środowiska i spełnienia coraz bardziej rygorystycznych norm emisji spalin. W sercu tego złożonego systemu znajduje się zawór EVAP, który odgrywa centralną i nieodzowną rolę w procesie zarządzania przepływem oparów paliwa pomiędzy zbiornikiem paliwa a kolektorem dolotowym. Niniejszy artykuł zagłębia się w szczegółową analizę działania zaworu EVAP, identyfikuje potencjalne skutki jego awarii oraz omawia specyficzne problemy, które mogą dotyczyć tego komponentu w wybranych silnikach BMW.

Jak Działa System EVAP i Zawór EVAP?

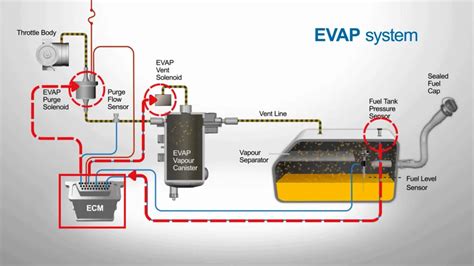

Podstawową funkcją systemu EVAP jest minimalizowanie emisji lotnych oparów paliwa do atmosfery. W nowoczesnych pojazdach, takich jak te produkowane przez BMW, opary paliwa, które naturalnie powstają w zbiorniku, są zbierane i tymczasowo przechowywane w specjalnym pojemniku wypełnionym węglem aktywnym, zwanym kanistrem EVAP. Węgiel aktywny charakteryzuje się dużą powierzchnią adsorpcyjną, co pozwala mu skutecznie wiązać cząsteczki oparów paliwa. W odpowiednich warunkach operacyjnych silnika, te zgromadzone opary są następnie kierowane do kolektora dolotowego, gdzie mieszają się z powietrzem i paliwem, a następnie są spalane w komorach spalania.

Kluczową rolę w tym procesie odgrywa zawór EVAP, często określany mianem zaworu purge (zawór odpowietrzający). Jest on precyzyjnie sterowany przez elektroniczną jednostkę sterującą silnika (ECU). Zawór ten otwiera się i zamyka zgodnie z zaprogramowanymi algorytmami, dokładnie regulując przepływ oparów z kanistra do kolektora dolotowego. ECU otwiera zawór EVAP tylko wtedy, gdy silnik pracuje w optymalnych warunkach, na przykład gdy osiągnie odpowiednią temperaturę roboczą i pracuje stabilnie. Taka strategia pozwala na maksymalne wykorzystanie oparów paliwa jako dodatkowego źródła energii, jednocześnie eliminując ich niekontrolowane ulatnianie się do środowiska.

Kluczowe Etapy Działania Zaworu EVAP w BMW:

1. Gromadzenie oparów paliwa: Pary paliwa, które naturalnie wydzielają się ze zbiornika paliwa, są kierowane do kanistra z węglem aktywnym. Węgiel aktywny efektywnie adsorbuje te opary, magazynując je do momentu, gdy proces spalania w silniku będzie mógł je bezpiecznie przetworzyć.
2. Kontrola przepływu: Zawór EVAP, działając na polecenie ECU, otwiera się, umożliwiając przepływ zgromadzonych oparów z kanistra do kolektora dolotowego. ECU otwiera zawór tylko w ściśle określonych, bezpiecznych warunkach pracy silnika, zapewniając optymalne warunki do spalania.
3. Spalanie oparów: Opary paliwa, które trafiły do kolektora dolotowego, są wprowadzane do komór spalania, gdzie ulegają spaleniu wraz z główną mieszanką paliwowo-powietrzną. Działanie to nie tylko minimalizuje emisję szkodliwych substancji do atmosfery, ale także w niewielkim stopniu przyczynia się do poprawy efektywności paliwowej, wykorzystując energię zawartą w parach paliwa.

Skutki Uszkodzenia Zaworu EVAP w Pojazdach BMW

Awaria zaworu EVAP w samochodach BMW może prowadzić do szeregu różnorodnych problemów, wpływając zarówno na wydajność silnika, jak i na poziom emisji spalin. Zrozumienie tych objawów jest kluczowe dla szybkiego zdiagnozowania i naprawy usterki, zanim spowoduje ona poważniejsze konsekwencje. Do najczęściej obserwowanych objawów i skutków uszkodzenia zaworu EVAP należą:

1. Zapalenie kontrolki „Check Engine”:Uszkodzenie zaworu EVAP jest jednym z częstszych powodów zapalenia się kontrolki diagnostycznej silnika, znanej jako „Check Engine” lub „MIL” (Malfunction Indicator Lamp). System diagnostyczny pojazdu jest zaprojektowany do monitorowania działania kluczowych komponentów, w tym systemu EVAP. W przypadku wykrycia nieprawidłowości w działaniu zaworu EVAP lub nieszczelności w systemie, ECU zapisuje odpowiedni kod błędu. Najczęściej spotykane kody błędów związane z systemem EVAP to: P0440 (Ogólna awaria systemu kontroli emisji par paliwa), P0441 (Nieprawidłowy przepływ w systemie odpowietrzania kanistra EVAP), P0442 (Niewielka nieszczelność w systemie EVAP), P0445 (Bezpośrednia awaria zaworu purge) oraz P0456 (Bardzo mała nieszczelność w systemie kontroli emisji par paliwa). Te kody wskazują na problemy z przepływem powietrza lub wyciekami w układzie EVAP.

2. Spadek Wydajności Silnika:Uszkodzony zawór EVAP może znacząco wpłynąć na skład mieszanki paliwowo-powietrznej, prowadząc do nierównej pracy silnika, zwłaszcza na biegu jałowym. Jeśli zawór EVAP ulegnie zablokowaniu w pozycji otwartej, do kolektora dolotowego może przedostać się nadmierna ilość oparów paliwa. Skutkuje to nadmiernym wzbogaceniem mieszanki paliwowo-powietrznej. Nadmiernie bogata mieszanka jest trudniejsza do efektywnego spalenia, co może prowadzić do spadku mocy silnika, szarpania, a także ogólnego obniżenia jego wydajności i efektywności paliwowej. W skrajnych przypadkach może to być odczuwalne jako wyraźny spadek dynamiki pojazdu.

3. Trudności z Uruchomieniem Pojazdu:Zablokowany lub uszkodzony zawór EVAP może powodować problemy z uruchomieniem silnika, zwłaszcza po dłuższym postoju lub po zatankowaniu. Jest to szczególnie zauważalne, gdy zawór nie zamyka się prawidłowo. W takiej sytuacji opary paliwa mogą przedostawać się do kolektora dolotowego nawet wtedy, gdy silnik jest wyłączony. Nagromadzenie się tych oparów w kolektorze dolotowym podczas postoju może zakłócić proces zapłonu przy próbie uruchomienia silnika, prowadząc do jego nierównej pracy lub nawet uniemożliwiając jego uruchomienie. Zjawisko to jest czasem określane jako "zatrucie" świec zapłonowych oparami paliwa.

4. Wzrost Emisji Spalin:Awaria systemu EVAP, a w szczególności uszkodzenie zaworu EVAP, prowadzi do niekontrolowanego uwalniania się par paliwa do atmosfery. Jest to poważny problem ekologiczny, zwłaszcza w regionach, gdzie obowiązują bardzo rygorystyczne normy dotyczące emisji spalin. Niewydolny system EVAP może skutkować nieprzejściem pozytywnego wyniku przeglądu technicznego pojazdu, ponieważ emisja lotnych związków organicznych (LZO) przekracza dopuszczalne normy. Benzyna jest substancją lotną, a jej opary zawierają szkodliwe dla zdrowia i środowiska związki chemiczne.

5. Zwiększone Zużycie Paliwa:Nieprawidłowe działanie zaworu EVAP może przyczynić się do wzrostu zużycia paliwa. Dzieje się tak, ponieważ opary paliwa, które powinny być skutecznie odzyskiwane i spalane, są uwalniane w sposób niekontrolowany. Może to prowadzić do niestabilnej pracy silnika, która z kolei wymusza na jednostce napędowej większe zużycie paliwa, aby utrzymać zadaną moc i prędkość obrotową. Utrata paliwa w postaci par oznacza także bezpośredni ubytek finansowy dla właściciela pojazdu.

Silniki BMW z Podwyższonym Ryzykiem Problemów z Zaworem EVAP

Chociaż problemy z zaworem EVAP mogą dotknąć każdy pojazd wyposażony w ten system, pewne jednostki napędowe BMW wykazały większą podatność na występowanie usterek tego komponentu. Dotyczy to przede wszystkim silników o bardziej złożonej konstrukcji i wysokiej mocy, które często są eksploatowane w specyficznych warunkach. Do modeli silników BMW, w których najczęściej odnotowuje się problemy z zaworem EVAP, należą:

• Silniki N54 i N55:Są to cenione za swoją moc i osiągi silniki benzynowe z turbodoładowaniem, stosowane w wielu popularnych modelach BMW, takich jak seria 3, seria 5 czy seria 1. Jednostki te, zwłaszcza w starszych rocznikach, często borykają się z problemami dotyczącymi systemu EVAP. Uszkodzenie zaworu purge jest jednym z najczęściej występujących problemów w tych silnikach, co może być spowodowane wysokimi temperaturami pracy i złożonością układu dolotowego.

• Silniki B58:Stanowią one ewolucję wcześniejszych jednostek i są wykorzystywane w nowszych generacjach modeli BMW. Silniki B58, choć generalnie uważane za bardziej niezawodne, również mogą wykazywać problemy z zaworem EVAP, szczególnie po osiągnięciu znaczących przebiegów. Wpływ na to może mieć zarówno naturalne zużycie materiałów, jak i specyficzne warunki eksploatacji.

• Silniki N20:Jest to czterocylindrowa jednostka benzynowa z turbodoładowaniem, stosowana w wielu modelach BMW z niższych serii, takich jak seria 1, seria 2, seria 3 czy X1. Ta popularna jednostka również okazuje się podatna na problemy z systemem EVAP. Przyczyny mogą być podobne jak w przypadku innych silników: duże przebiegi, niewłaściwa eksploatacja lub po prostu naturalne zużycie komponentów systemu.

Warto zaznaczyć, że lista ta nie jest wyczerpująca, a problemy z zaworem EVAP mogą wystąpić w każdym modelu BMW. Regularna diagnostyka i odpowiednia konserwacja są kluczowe dla utrzymania systemu w dobrym stanie technicznym.

Jak Rozpoznać Uszkodzenie Zaworu EVAP?

Skuteczne rozpoznanie uszkodzenia zaworu EVAP opiera się na dwóch głównych filarach: obserwacji objawów wskazujących na nieprawidłowe działanie oraz przeprowadzeniu profesjonalnej diagnostyki komputerowej. W warsztatach specjalizujących się w marce BMW, takich jak ADM Serwis, dysponuje się zaawansowanymi narzędziami diagnostycznymi, które umożliwiają precyzyjne zlokalizowanie usterek w systemie EVAP. Do najczęściej występujących oznak awarii zaworu EVAP należą:

• Świecąca kontrolka „Check Engine”: Jak wspomniano wcześniej, jest to najbardziej powszechny sygnał ostrzegawczy. Odczytanie kodów błędów za pomocą skanera diagnostycznego jest pierwszym krokiem do zidentyfikowania problemu z systemem EVAP.
• Nierówna praca silnika na biegu jałowym: Silnik może pracować nieregularnie, szarpać lub gasnąć na niskich obrotach.
• Trudności z uruchomieniem pojazdu: Szczególnie problematyczne może być uruchomienie zimnego silnika.
• Spadek mocy i wyższe zużycie paliwa: Kierowca może zauważyć wyraźny spadek dynamiki pojazdu oraz szybsze opróżnianie zbiornika paliwa.
• Wyraźny zapach benzyny: W niektórych przypadkach uszkodzony zawór EVAP może prowadzić do wyczuwalnego zapachu paliwa w okolicach samochodu lub nawet w kabinie pasażerskiej, co świadczy o nieszczelności systemu.

Oprócz diagnostyki komputerowej, mechanicy mogą przeprowadzić testy szczelności systemu EVAP, wykorzystując specjalistyczny sprzęt generujący dym, który ujawnia wszelkie nieszczelności.

Jak Dbać o Zawór EVAP w BMW?

Zapobieganie uszkodzeniom zaworu EVAP oraz utrzymanie systemu EVAP w dobrym stanie technicznym jest możliwe poprzez przestrzeganie kilku prostych zasad. Dbanie o te aspekty może znacząco przedłużyć żywotność komponentów systemu i uniknąć kosztownych napraw w przyszłości.

• Unikanie przepełniania zbiornika paliwa: Jest to jedna z najważniejszych zasad. Wielokrotne tankowanie "pod korek" może spowodować przedostanie się ciekłego paliwa do kanistra z węglem aktywnym. Ciekłe paliwo może uszkodzić strukturę węgla aktywnego, zmniejszając jego zdolność adsorpcyjną, a także doprowadzić do zanieczyszczenia i zablokowania zaworu EVAP. Zaleca się zaprzestanie tankowania po pierwszym "odbiciu" pistoletu paliwowego.
• Regularna diagnostyka: Zaleca się regularne kontrolowanie stanu systemu EVAP podczas rutynowych przeglądów serwisowych. Wczesne wykrycie potencjalnych problemów, takich jak drobne nieszczelności czy odchylenia w parametrach pracy zaworu, pozwala na szybką interwencję i uniknięcie poważniejszych awarii.
• Używanie wysokiej jakości paliwa: Stosowanie paliwa o niskiej jakości lub zanieczyszczonego może prowadzić do zwiększonej produkcji oparów oraz osadów w układzie paliwowym. Te zanieczyszczenia mogą przyspieszyć zużycie zaworu EVAP i innych elementów systemu. Wybieranie paliwa ze sprawdzonych stacji benzynowych ma znaczenie dla długowieczności wielu podzespołów silnika.
• Unikanie jazdy na rezerwie: Częsta jazda na skraju rezerwy paliwa może prowadzić do zasysania powietrza do układu paliwowego, a także do nadmiernego obciążenia pompy paliwa. Chociaż nie jest to bezpośrednio związane z zaworem EVAP, ogólna dbałość o układ paliwowy przekłada się na jego prawidłowe funkcjonowanie.

Naprawa i Wymiana Zaworu EVAP w BMW

W przypadku stwierdzenia awarii zaworu EVAP, jego naprawa lub wymiana staje się koniecznością. Wiele warsztatów specjalizujących się w BMW, takich jak wspomniany ADM Serwis, oferuje kompleksowe usługi związane z diagnostyką i naprawą systemu EVAP. Proces ten zazwyczaj obejmuje:

1. Precyzyjną diagnozę: Użycie profesjonalnych narzędzi diagnostycznych do odczytania kodów błędów i analizy parametrów pracy zaworu EVAP w czasie rzeczywistym.
2. Test szczelności: Przeprowadzenie testu szczelności systemu EVAP w celu wykluczenia innych potencjalnych nieszczelności.
3. Wymianę zaworu: Jeśli zawór EVAP okaże się uszkodzony, następuje jego wymiana na nowy. Zaleca się stosowanie oryginalnych części zamiennych BMW lub wysokiej jakości zamienników renomowanych producentów, takich jak Bosch.

Przykładowo, dla niektórych modeli BMW, stosowany jest zawór EVAP o numerze katalogowym Bosch 0 280 142 543. Przed zakupem nowego zaworu, kluczowe jest dokładne sprawdzenie jego kompatybilności z konkretnym modelem i rocznikiem pojazdu.

Informacje dotyczące dopasowania zaworu par paliwa do konkretnych modeli BMW, takich jak:

• BMW G30, F90 Sedan (Seria 5)
• BMW G30, F90 Sedan (Seria 5) Hybrydowy
• BMW G30, F90 Sedan (Seria 5) 2.0 L
• BMW G30, F90 Sedan (Seria 5) Hybrydowy napęd typu plug-in
• BMW G30, F90 Sedan (Seria 5) 3.0 L
• BMW G30, F90 Sedan (Seria 5) Silnik benzynowy
• BMW G30, F90 Sedan (Seria 5) 1.6 L
• BMW G30, F90 Sedan (Seria 5) Łagodny napęd hybrydowy

podkreślają złożoność systemów stosowanych w nowoczesnych pojazdach i potrzebę precyzyjnego doboru części. Produkty z kategorii "Zawór odpowietrzania zbiornika paliwa" są często dostępne na zamówienie, co świadczy o ich specjalistycznym charakterze.

Dbałość o system EVAP, a w szczególności o jego kluczowy element - zawór EVAP - jest nie tylko kwestią ochrony środowiska, ale także gwarancją sprawnego i ekonomicznego działania silnika BMW. Regularna kontrola i szybka reakcja na pierwsze objawy awarii pozwalają uniknąć wielu problemów i cieszyć się niezawodnością pojazdu przez długie lata.
