Montaż i Regulacja Spłuczki Podtynkowej Grohe Rapid 43486000: Kompleksowy Przewodnik

Instalacja i prawidłowa regulacja spłuczki podtynkowej Grohe Rapid 43486000, znanej również pod kodem 43486000, może stanowić wyzwanie dla wielu użytkowników. Niniejszy artykuł ma na celu szczegółowe przedstawienie procesu instalacji, od przygotowania po finalne testy, a także omówienie zagadnień związanych z regulacją ilości spuszczanej wody, odpowiadając na najczęściej pojawiające się problemy i pytania.

Przygotowanie do Montażu: Klucz do Sukcesu

Zanim przystąpimy do montażu, kluczowe jest odpowiednie przygotowanie, które zapewni płynność i poprawność całego procesu.

1. Zamknąć dopływ wody: Pierwszym i fundamentalnym krokiem przed demontażem starego urządzenia jest bezwzględne zamknięcie dopływu wody do instalacji. Zapewni to bezpieczeństwo i zapobiegnie zalaniu łazienki.
2. Przygotować urządzenie i narzędzia: Należy zgromadzić wszystkie niezbędne elementy spłuczki oraz narzędzia w pobliżu miejsca montażu. Upewnij się, że posiadasz klucz z grzechotką 10mm, klucz 13mm, klucz 18mm, klucz 22mm, klucz rurowy, poziomicę, miarkę, ołówek, wiertarkę z wiertłami 10mm i 12mm, pilnik oraz silikon.

Montaż Stelaża: Solidna Podstawa Instalacji

Stelaż stanowi szkielet systemu podtynkowego, dlatego jego prawidłowy montaż jest kluczowy dla stabilności i funkcjonalności całej konstrukcji.

1. Łączenie elementów ramy: Rozpocznij od połączenia pionowych elementów ramy z poziomymi poprzeczkami, a następnie skręć je razem, tworząc stabilną konstrukcję.
2. Mocowanie zbiornika: Wsuń dwa uchwyty montażowe po bokach zbiornika spłuczkującego. Następnie zamontuj pionową rurę spłukującą w dolnej części zbiornika i osadź zbiornik na ramie.
3. Przykręcanie mocowań: Użyj klucza z grzechotką 10mm do przykręcenia mocowań do ramy, zapewniając jej stabilność.
4. Montaż stopek: Zamontuj stopki stelaża w odpowiednich gniazdach w dolnej części konstrukcji.
5. Instalacja rury odpływowej: Zamontuj uchwyt zatrzaskowy do rury odpływowej o średnicy 90mm.

Pozycjonowanie i Mocowanie Stelaża: Precyzja na Pierwszym Miejscu

Precyzyjne umiejscowienie stelaża jest niezbędne do poprawnego montażu ceramiki i zapewnienia właściwego działania instalacji.

1. Wyznaczanie linii centralnej i punktów mocowania: Używając poziomicy, narysuj pionową linię centralną. Mierząc od poziomu gotowej podłogi, aby uzyskać posadowienie góry ceramiki na wysokości 400mm, narysuj znacznik na wysokości 1 m (A) oraz 1.08m (B). W celu uzyskania innej wysokości posadowienia, znaczniki można dostosować do własnych preferencji. Na wysokości znacznika B narysuj miejsca na otwory mocujące w odległości 235mm na prawo i na lewo od linii centralnej.
2. Montaż kolanka odpływu: Dokończ montaż, instalując kolanko odpływu pod kątem 90 stopni w celu zapewnienia odpowiedniego zacisku.
3. Pozycjonowanie stelaża: Umieść stelaż w docelowym miejscu montażu i sprawdź jego pozycjonowanie, uwzględniając dopływ i odpływ wody. W razie potrzeby dostosuj połączenie za pomocą rur PCV.
4. Odległość od ściany: Upewnij się, że stelaż znajduje się co najmniej 230mm od ściany, a następnie zaznacz punkty montażowe dla stóp stelaża.

Finalne Mocowanie Stelaża: Stabilność i Bezpieczeństwo

Po wstępnym pozycjonowaniu, kluczowe jest solidne i precyzyjne zamocowanie stelaża do podłoża i ściany.

1. Przygotowanie rury odpływowej: Nasmaruj uszczelkę 110mm w celu łatwiejszego umieszczenia w niej rury odpływowej. Dla standardowego ustawienia miski ceramicznej, upewnij się, że wysokość odpływu wynosi 230mm. Sprawdź, czy ustawienie stelaża zgadza się z wykonanymi wcześniej znacznikami.
2. Wywiercanie otworów: Wywierć otwory 10mm w ścianie, korzystając z przygotowanych wcześniej znaczników, i umieść w nich kołki montażowe. Następnie wywierć otwory 12mm w podłodze, również korzystając ze znaczników, i umieść w nich kołki montażowe.
3. Regulacja ramy: Wyreguluj ramę stelaża tak, aby znacznik na ramie pokrywał się z uprzednio przygotowanym znacznikiem na ścianie (A).
4. Precyzyjne ustawienie wysokości: Wyreguluj precyzyjnie wysokość, używając śrub regulacyjnych w nogach stelaża. Po ustawieniu zablokuj śruby kluczem 13mm.
5. Montaż kątowników mocujących: Umieść kątowniki mocujące w górnej części ramy. Na gwintowaną część kątownika załóż nakrętkę, dwie podkładki i kolejną nakrętkę.
6. Mocowanie do ściany: Umieść pręt kątownika w obudowie z otwartymi blokadami. Przykręć kątowniki do ściany, używając klucza 13mm.
7. Regulacja pionowania: Wyreguluj pionowanie stelaża za pomocą nakrętek na gwintowanej części kątownika. Użyj klucza 13mm do zablokowania nakrętek, a następnie zamknij blokadę szpilki metalowym klipsem. Na koniec umieść gumową blokadę na szpilce kątownika.
8. Zaczep rury: Zamontuj zaczep rury na dopasowanej wcześniej rurze odpływowej.

Podłączenie Wody i Zaworu Kątowego: Zapewnienie Funkcjonalności

Prawidłowe podłączenie wody jest kluczowe dla działania całej spłuczki.

1. Demontaż blokady transportowej: Pociągnij za czerwony uchwyt, aby zdemontować blokadę transportową.
2. Podłączenie zaworu kątowego: Podłącz zawór kątowy przy użyciu klucza 22mm i klucza rurowego. Do podłączenia nie jest wymagane dodatkowe uszczelnienie. Zamknij zawór kątowy, kręcąc w prawo.
3. Podłączenie wężyka zasilającego: Podłącz wewnętrzny wężyk zasilający do zaworu kątowego. Upewnij się, że zawór kątowy jest zamknięty i jego połączenie z instalacją jest szczelne.
4. Przepłukanie instalacji: Umieść wolną końcówkę wężyka w wiadrze i delikatnie otwórz zawór kątowy. Operacja ta usunie potencjalne zanieczyszczenia z instalacji.
5. Podłączenie do zaworu napełniającego: Odkręć zawór kątowy i podłącz końcówkę wężyka do zaworu napełniającego.

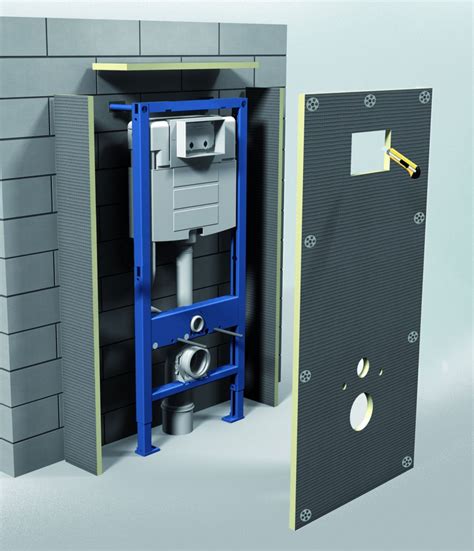

Montaż Kominka Rewizyjnego i Płyt Osłonowych: Estetyka i Dostęp

Elementy te zapewniają estetyczne wykończenie oraz dostęp do mechanizmów spłuczki.

1. Instalacja kominka rewizyjnego: Zamontuj kominek rewizyjny zgodnie z preferowaną orientacją przycisku (pionowo lub poziomo).
2. Przygotowanie otworów w płytach: Wytnij odpowiednio otwory w płytach osłonowych, dostosowując je do rozmieszczenia elementów instalacji.
3. Wkręcanie szpilek mocujących: Wkręć szpilki mocujące w otwory w stelażu.
4. Montaż zaślepek: Zamontuj zaślepki w rurze odpływowej i zasilającej, aby zabezpieczyć je przed zanieczyszczeniem.
5. Przykręcanie płyt osłonowych: Przykręć płyty osłonowe do stelaża, zapewniając ich stabilne mocowanie.

Montaż Ceramiki: Ostatnie Szlify Przed Uruchomieniem

Poprawne zamontowanie ceramiki to kluczowy etap, który decyduje o estetyce i funkcjonalności łazienki.

1. Uszczelnienie rury zasilającej: Załóż uszczelkę na rurę zasilającą.
2. Dopasowanie rur do ceramiki: Umieść rury w ceramice i oznacz miejsca, gdzie wystają poza obrys miski. Następnie umieść rury w stelażu i zaznacz miejsce, gdzie płyty osłonowe wystają poza lico ściany.
3. Przycinanie rur: Zmierz odległość pomiędzy znacznikami i przenieś tę wartość na koniec rury, dodając 5 mm, a następnie obciąć. Użyj pilnika do wygładzenia krawędzi.
4. Umieszczenie rur w stelażu: Umieść rury całkowicie w stelażu.
5. Wkręcanie szpilek mocujących: Wkręć szpilki mocujące tak, aby wystawały 6cm.
6. Montaż ceramiki: Posmaruj uszczelki namydloną wodą, następnie przyłóż ceramikę do miejsca montażu i zdecydowanie dociśnij, tak aby dotknęła ściany.
7. Mocowanie ceramiki: Niezwłocznie nałóż plastikową oraz metalową podkładkę i nakrętkę. Całość dokręć kluczem 18mm.
8. Regulacja poziomu ceramiki: Upewnij się, że ceramika jest wypoziomowana. W razie potrzeby przeprowadź regulację, obracając plastikową podkładkę. Zamontuj plastikowe osłony nakrętek.

Regulacja Spłuczki: Optymalizacja Zużycia Wody

Jednym z najczęściej poruszanych problemów jest regulacja ilości spuszczanej wody. W przypadku Grohe Rapid SL, kluczowe są elementy znajdujące się wewnątrz zbiornika.

Problemy z Ilością Spuszczanej Wody

Użytkownicy często zgłaszają, że niezależnie od naciskania dużego czy małego przycisku, spuszczane jest nadmierne ilość wody (np. 9 litrów). Celem jest zazwyczaj ustawienie dużego przycisku na około 9 litrów, a małego na 3-4 litry. Główne trudności wiążą się z dostępem do regulatorów i ich właściwym ustawieniem.

Mechanizm Działania i Regulacja

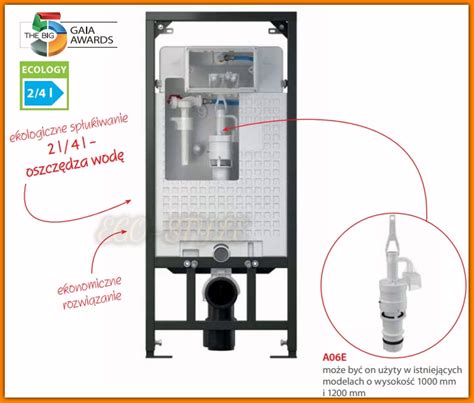

W spłuczkach Grohe Rapid SL, regulacja ilości wody odbywa się poprzez mechanizmy pływakowe i dźwigniowe wewnątrz zbiornika. Kluczowe elementy, które podlegają regulacji, to zazwyczaj:

• Regulator Z (Zawór spustowy): Ten element odpowiada za ilość wody uwalnianej podczas spłukiwania. Dostęp do niego może być utrudniony przez ograniczoną przestrzeń w otworze rewizyjnym. Aby uzyskać do niego dostęp, często konieczne jest wyjęcie białej rurki, co zazwyczaj polega na przekręceniu jej w lewo, a następnie wyciągnięciu do góry.
• Regulatory Y i X (Pływak i mechanizm otwierania zaworu): Manipulacja tymi elementami wpływa na poziom wody w zbiorniku oraz na czas otwarcia zaworu spustowego.

Praktyczne Wskazówki Dotyczące Regulacji

1. Dostęp do regulatorów: Jak wspomniano, aby dostać się do regulatora Z, zazwyczaj trzeba wyjąć białą rurkę centralną. Należy ją przekręcić w lewo, a następnie delikatnie wyciągnąć do góry.
2. Regulacja ilości wody:
   • Duże spłukiwanie (9 litrów): Chcąc utrzymać dużą ilość wody, należy upewnić się, że mechanizm odpowiedzialny za duże spłukiwanie działa poprawnie.
   • Małe spłukiwanie (3-4 litry): Aby zredukować ilość wody przy małym przycisku, należy odpowiednio ustawić regulatory. W niektórych modelach podniesienie dużego niebieskiego elementu (pływaka) do góry może zmniejszyć ilość wody przy małym spłukiwaniu. Mały niebieski suwak powinien z kolei zmniejszyć duże spłukiwanie.
   • Efektywność regulacji: Aby regulacja była efektywna, zaleca się obniżenie poziomu napełniania zbiornika, czyli obniżenie styropianowego pływaka na maksymalne możliwe ustawienie w dół.
   • Wartości graniczne: Podniesienie niebieskiego elementu powyżej wypustki może obniżyć ilość wody nawet do 2 litrów. Należy jednak być ostrożnym, aby nie zmniejszyć ilości wody poniżej poziomu wymaganego do prawidłowego spłukiwania muszli i wymiany wody w syfonie.
3. Funkcja Stop: Funkcja stop działa poprzez dwukrotne naciśnięcie przycisku. Pierwsze naciśnięcie uruchamia spłukiwanie, a drugie, wykonane w krótkim odstępie czasu, powinno zatrzymać przepływ wody. Należy jednak pamiętać, że przy dużych średnicach rur wypływowych, woda może wypłynąć w większej ilości niż przy małym przycisku.

Problemy z Zamykaniem Zaworu Spustowego

Jeśli zawór spustowy nie zamyka się prawidłowo, pierwszym krokiem jest próba wyjęcia go i oczyszczenia pod bieżącą wodą. Jeśli to nie pomoże, może być konieczna wymiana zaworu. Produkty zakupione do 01.06.2013 posiadają pięcioletnią gwarancję producenta; zakupione po tym terminie objęte są dziesięcioletnią gwarancją.

Testowanie i Zakończenie Montażu

Po zakończeniu montażu i regulacji, kluczowe jest przeprowadzenie testów, aby upewnić się, że wszystko działa poprawnie.

1. Test przycisku spłukującego: Naciśnij klawisze w przycisku spłukującym i upewnij się, że funkcjonuje on poprawnie, a spłukiwanie odbywa się z oczekiwaną ilością wody.
2. Uszczelnienie ceramiki: Uszczelnij ceramikę silikonem wokół jej podstawy, aby zapobiec przedostawaniu się wilgoci pod muszlę.
3. Montaż deski sedesowej: Umieść plastikowe kotwy w otworach ceramiki i dokręć je śrubami. Zamontuj chromowane osłony. Nałóż otwory montażowe w desce na bolce i dociśnij deskę, kończąc montaż.

Gratulacje! Prawidłowy montaż i regulacja spłuczki podtynkowej Grohe Rapid 43486000 zakończone sukcesem. Pamiętaj, że regularna konserwacja i czyszczenie zapewnią długie i bezproblemowe użytkowanie Twojej instalacji.

Konserwacja i Rozwiązywanie Problemów

Regularne sprawdzanie stanu technicznego spłuczki, w tym czyszczenie mechanizmów i uszczelek, jest kluczowe dla jej długowieczności. W przypadku problemów z zaworem napełniającym lub spustowym, warto skorzystać z dostępnych w internecie wideo-instrukcji, które krok po kroku pokażą, jak dokonać naprawy lub wymiany poszczególnych elementów. W przypadku spłuczek podtynkowych, dzięki otworowi rewizyjnemu umieszczonemu pod przyciskiem spłuczki, dostęp do kluczowych elementów jest zazwyczaj łatwy i nie wymaga ingerencji w ściany ani generalnego remontu.

Warto również zwrócić uwagę na nowoczesne muszle bezrantowe (rim-free), które są często przystosowane do mniejszej ilości wody do spłukiwania, zazwyczaj około 2,5/4,5 litra. Tradycyjne miski ceramiczne zazwyczaj korzystają z podziału 3/6 litra. Wybór odpowiedniej ceramiki może wpłynąć na optymalne działanie spłuczki i zużycie wody.
