Projektowanie i Implementacja Systemów Spustowych w Budownictwie: Analiza Techniczna i Praktyczne Rozwiązania

Współczesne projekty budowlane, niezależnie od skali i przeznaczenia obiektu, wymagają szczegółowego podejścia do każdego elementu instalacji. Szczególnie w kontekście budownictwa wielorodzinnego, użyteczności publicznej czy obiektów sportowych, kluczowe staje się precyzyjne zaplanowanie systemów grzewczych, wentylacyjnych i sanitarnych. Analiza techniczna, która obejmuje dobór odpowiednich urządzeń i materiałów, ma fundamentalne znaczenie dla efektywności energetycznej, trwałości oraz komfortu użytkowania budynku. W niniejszym artykule przyjrzymy się szczegółowo aspektom projektowym związanym z systemami spustowymi, zarówno w kontekście zaawansowanych instalacji kotłowni, jak i podstawowych, lecz równie istotnych elementów wyposażenia sanitarnego, takich jak zawory spłuczkowe.

Zaawansowane Rozwiązania w Kotłowniach Budynków

W nowoczesnym budownictwie, zwłaszcza tam, gdzie zapotrzebowanie na ciepło jest znaczące, jak w przypadku obiektów z salą gimnastyczną, szczególną uwagę poświęca się systemom grzewczym. Przyjrzyjmy się przykładowemu projektowi instalacji kotłowni, który może obsługiwać takie obiekty. W jednym z rozpatrywanych projektów, dla pomieszczenia sali gimnastycznej określono zapotrzebowanie na moc cieplną na poziomie 34 100 W, natomiast do podgrzewania ciepłej wody użytkowej przewidziano moc 63 000 W. Te wartości jasno wskazują na potrzebę zastosowania wydajnych i niezawodnych rozwiązań grzewczych.

Dobrano kocioł stojący, gazowy, kondensacyjny, wykonany ze stali nierdzewnej, firmy Hoval, typu Ultra Gas 250. Urządzenie to charakteryzuje się nominalną mocą 250 kW, co zapewnia znaczący zapas mocy dla obsługiwanych potrzeb. Kocioł kondensacyjny, dzięki wykorzystaniu ciepła skraplania pary wodnej zawartej w spalinach, oferuje wyższą efektywność energetyczną w porównaniu do tradycyjnych kotłów. Opis techniczny wskazuje na kocioł z obiegiem naturalnym, co oznacza, że nie wymaga on przepływu minimalnego, co jest korzystne z punktu widzenia eksploatacji i zapobiega nadmiernemu obciążeniu systemu. Komora spalania i komora gazów spalinowych wykonane są ze stali chromowanej, a dodatkowa powierzchnia ogrzewania zbudowana jest z profili aluFer, co zapewnia wysoką odporność na korozję i długowieczność. Izolacja cieplna z wełny mineralnej minimalizuje straty ciepła.

Kocioł Hoval Ultra Gas 250 wyposażony jest w szereg zaawansowanych czujników i systemów bezpieczeństwa: wbudowany czujnik ciśnienia wody, czujnik temperatury spalin oraz ogranicznik temperatury spalin. Dodatkowo posiada elementy takie jak dysza Venturiego, automatyczny zapłon oraz czujnik jonizacyjny monitorujący płomień. Obudowa kotła wykonana jest ze stali i wykończona w kolorze czerwonym/pomarańczowym, malowana proszkowo, co nadaje mu estetyczny wygląd.

Sterowanie pracą kotła realizowane jest przez regulator pogodowy Hoval Top Tronic T/N. Regulator ten zarządza pracą jednego obiegu grzewczego bezpośredniego, jednego obiegu mieszaczowego oraz procesem ładowania zasobnika ciepłej wody użytkowej. Duża pojemność kotła, wynosząca V=330 dm³, pozwala na zaniechanie stosowania sprzęgła hydraulicznego, co upraszcza instalację i redukuje jej wymiary.

Do podgrzewania ciepłej wody użytkowej zastosowano zasobnik firmy Hoval, typ Combi Val ESR 400. Parametry techniczne tego zasobnika, takie jak wydajność ciepłej wody przy określonych temperaturach, są kluczowe dla zapewnienia komfortu mieszkańcom lub użytkownikom obiektu. Należy zawsze zwracać uwagę na zgodność parametrów dobieranego zasobnika i kotła z zapotrzebowaniem systemu, a w przypadku doboru urządzeń innych firm, należy zwrócić uwagę na minimalne wymagania techniczne.

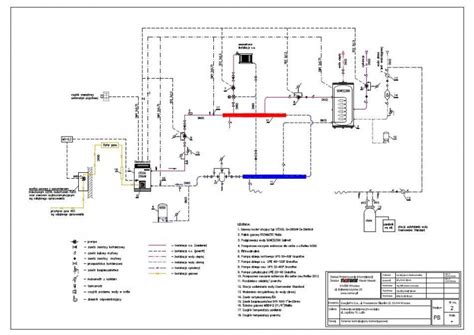

W instalacji c.o. kluczowe są również parametry takie jak objętość wody w obiegu grzewczym oraz zastosowane pompy obiegowe. W rozpatrywanym schemacie projektu, pompy obiegowe c.o. są niezbędne do zapewnienia prawidłowego obiegu wody grzewczej.

Elementem krytycznym dla bezpieczeństwa i prawidłowego działania kotłowni jest również system odprowadzania spalin. Przewód spalinowy o średnicy Fi 200mm musi być wyposażony w drzwiczki rewizyjne, króciec pomiarowy spalin oraz system odprowadzania kondensatu. Konieczne jest również przestrzeganie szczegółowych wymogów dotyczących połączeń elektrycznych. W przypadku kotła Hoval, do połączeń elektrycznych kotła, programatorów i siłowników należy stosować wyłącznie oryginalne przybory firmy Hoval wraz z odpowiednimi wtykami i przedłużeniami. Całość robót powinna być wykonana zgodnie z Warunkami Technicznymi Wykonania i Odbioru Kotłowni na Paliwa Gazowe i Olejowe, wydanymi przez L.P.

Podstawowe Instalacje Sanitarne: Zawory Spustowe i Ich Rola

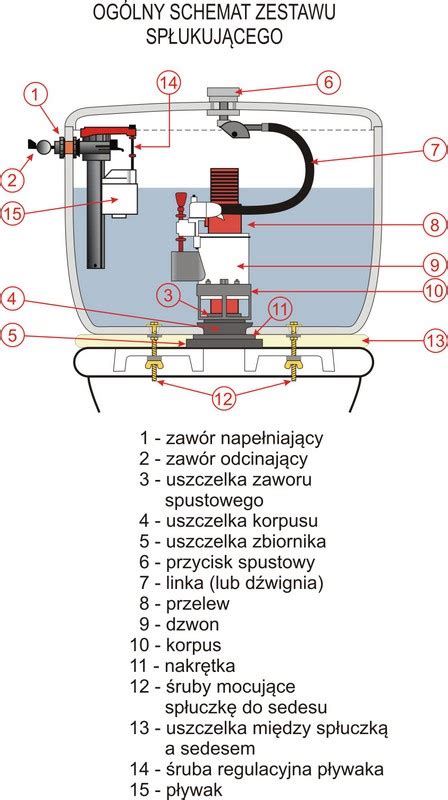

Przechodząc od zaawansowanych systemów kotłowni do bardziej przyziemnych, lecz równie ważnych elementów wyposażenia sanitarnego, natrafiamy na zagadnienia związane z instalacją urządzeń sanitarnych, takich jak toalety. Kluczowym elementem każdej spłuczki jest zawór spustowy, który decyduje o prawidłowym działaniu całego mechanizmu.

W kontekście konserwacji i wymiany elementów instalacji, pojawiają się pytania dotyczące optymalnych rozwiązań. Jedno z nich dotyczy montażu sitka na wężu z dopływem wody do spłuczki. Instalacja sitka filtrującego na wężu doprowadzającym wodę może być bardzo korzystna, szczególnie w miejscach, gdzie jakość wody wodociągowej pozostawia wiele do życzenia. Filtry siatkowe wyłapują zanieczyszczenia mechaniczne, takie jak piasek czy rdza, zapobiegając ich przedostawaniu się do wnętrza spłuczki i potencjalnemu uszkodzeniu mechanizmu zaworu pływakowego lub zaworu spustowego. Wymiana zaworka na ścianie (tego do wężyka) na taki z filtrem siatkowym, wraz z montażem nowego zaworu pływakowego, stanowi dobre praktykę konserwacyjną.

Kwestia wyboru odpowiedniego zaworu spustowego jest równie istotna. Na rynku dostępne są różne typy zaworów spustowych, które nie zawsze są wzajemnie zamienne. Szczególnie w przypadku kompaktów toaletowych, gdzie zawór jest integralną częścią ceramiki, dobór właściwego modelu może być wyzwaniem. Jeśli jest to kompakt, najlepiej zabrać stary zawór do sklepu i porównać sposób mocowania. Istnieją różne typy zaworów spustowych, niezamienne pomiędzy sobą.

Alternatywą dla standardowych zaworów spustowych są zawory typu start-stop. Lepszy jest zawór start-stop, ponieważ jest prostszy i bardziej niezawodny w działaniu. Mechanizm ten pozwala na zatrzymanie spłukiwania poprzez ponowne naciśnięcie przycisku, co przekłada się na oszczędność wody.

Wymiana zaworu spustowego często wiąże się również z koniecznością wymiany innych elementów. Należy wymienić uszczelkę pomiędzy miską a spłuczką oraz śruby mocujące spłuczkę do miski. Ta uszczelka jest elementem jednorazowego użytku. Śruby łączące spłuczkę z miską są często wykonane ze zwykłej stali i mogą ulec korozji, zwłaszcza po stronie wody w spłuczce. Uszczelka pomiędzy spłuczką a miską, najczęściej wykonana z piankowego tworzywa lub gumy, z czasem ulega trwałemu odkształceniu. Ponowne użycie tej samej uszczelki po demontażu spłuczki zazwyczaj nie zapewnia już odpowiedniej szczelności. Dlatego też, podczas prac serwisowych, zaleca się wymianę tych elementów profilaktycznie.

Sam przycisk do spłuczki kompaktu będzie trudno dokupić jako osobny element. W większości przypadków, w przypadku uszkodzenia mechanizmu przycisku, pozostaje wymiana całego mechanizmu spłukującego. Szukając odpowiednich części zamiennych, warto skontaktować się z fachową firmą, która zajmuje się sprzedażą armatury sanitarnej. Specjaliści pomogą dobrać odpowiedni zawór lub cały mechanizm spłukujący, uwzględniając specyfikę konkretnego modelu ceramiki sanitarnej.

Kwestia projektowania systemów budowlanych, od skomplikowanych kotłowni po proste instalacje sanitarne, wymaga holistycznego podejścia. Zrozumienie zasad działania poszczególnych komponentów, ich wzajemnych zależności oraz specyfiki technicznej jest kluczowe dla stworzenia funkcjonalnych, bezpiecznych i ekonomicznych rozwiązań. Zarówno w przypadku instalacji grzewczych o dużej mocy, jak i w codziennym użytkowaniu urządzeń sanitarnych, dbałość o detale i stosowanie wysokiej jakości materiałów przekłada się na długoterminową satysfakcję użytkowników.
