Zawór Kulowy: Kompleksowy Przewodnik po Typach, Zastosowaniach i Parametrach

Zawór kulowy, kluczowy element wielu instalacji, stanowi niezawodne rozwiązanie do sterowania przepływem różnorodnych mediów. Jego konstrukcja, oparta na obracającej się kuli, zapewnia skuteczne odcinanie lub regulację przepływu, co czyni go wszechstronnym narzędziem w budownictwie, przemyśle i gospodarstwach domowych. Niniejszy artykuł stanowi szczegółowy katalog zaworów kulowych, omawiając ich budowę, rodzaje, parametry techniczne oraz zastosowania, aby pomóc w świadomym wyborze optymalnego rozwiązania.

Fundamenty Konstrukcji i Działania Zaworu Kulowego

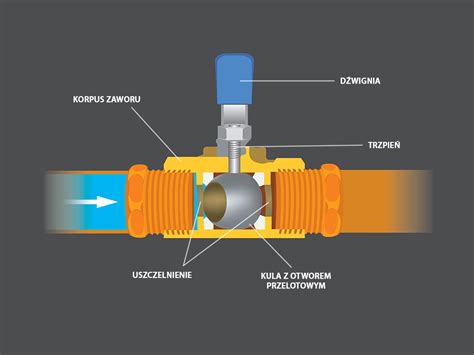

Podstawą działania każdego zaworu kulowego jest mechanizm zamykający w kształcie kuli. W pozycji zamkniętej, ta kulista powierzchnia blokuje przepływ medium, natomiast podczas otwierania, obraca się i przesuwa na bok, umożliwiając swobodny przepływ. Ta prosta, a zarazem efektywna zasada działania sprawia, że zawory kulowe są powszechnie stosowane w różnorodnych systemach.

Istotnym elementem konstrukcyjnym, który znacząco wpływa na bezpieczeństwo użytkowania, jest sposób montażu trzpienia. Specjalna konstrukcja i montaż trzpienia zapobiegają jego wypchnięciu z korpusu na skutek nagłego wzrostu ciśnienia w instalacji. Zapewnia to stabilność i niezawodność działania nawet w trudnych warunkach.

Kolejnym ważnym aspektem jest technologia uszczelnienia. Wiele zaworów kulowych wykorzystuje tzw. uszczelnienie dynamiczne. W tym rozwiązaniu siła doszczelnienia zwiększa się wraz ze wzrostem ciśnienia między kulą a korpusem. Gwarantuje to utrzymanie szczelności instalacji w zmiennych warunkach ciśnieniowych.

Uniwersalność i Specjalizacja: Rodzaje Zaworów Kulowych

Zawory kulowe charakteryzują się ogromną różnorodnością pod względem budowy i przeznaczenia. Wśród nich można wyróżnić liczne modele uniwersalne, które dzięki swojej konstrukcji dopuszczają różnorodne zastosowania. Mogą być one z powodzeniem wykorzystywane w instalacjach z wodą gorącą, zimną, a także w systemach ogrzewania.

Jednakże, oprócz modeli uniwersalnych, rynek oferuje również zawory dedykowane do konkretnych zastosowań. Przykładem są zawory wodne kulowe, sterowane ręcznie, przeznaczone do montażu w instalacjach centralnego ogrzewania, instalacjach dystrybucji wody pitnej, a także w systemach pneumatycznych i olejowych. Ta specjalizacja pozwala na optymalne dopasowanie zaworu do specyficznych wymagań danej instalacji.

Zawory Kulowe z Różnymi Typami Sterowania i Przyłączy

W zależności od potrzeb użytkownika, dostępne są zawory kulowe sterowane ręcznie za pomocą dźwigni lub pokrętła.

• Zawory kulowe z dźwignią: Charakteryzują się prostotą obsługi i szybkim otwieraniem/zamykaniem. Dostępne są w szerokiej gamie rozmiarów, od DN 10 do DN 80, z maksymalną temperaturą pracy 110°C i ciśnieniem od 16 do 63 bar. Przyłącza mogą być realizowane za pomocą gwintu wewnętrznego (gw) lub zewnętrznego (gz), w różnych konfiguracjach, np. 1/4" gw x 1/4" gw, 3" gw x 3" gw. Modele z dźwignią występują również w wersjach o DN 10-50 z ciśnieniem 40-63 bar i przyłączami typu 1/4" gw x 1/4" gz do 2" gw x 2" gz.

• Zawory kulowe z pokrętłem: Oferują nieco bardziej precyzyjne sterowanie przepływem, choć proces otwierania/zamykania może być wolniejszy niż w przypadku dźwigni. Podobnie jak zawory z dźwignią, dostępne są w szerokim zakresie DN (np. 10-32, 10-50), temperatur (do 110°C) i ciśnień (40-63 bar). Przyłącza obejmują zarówno gwinty wewnętrzne, jak i zewnętrzne, np. 1/4" gw x 1/4" gw do 5/4" gw x 5/4" gw.

Specjalistyczne Rozwiązania: Zawory z Przedłużonym Trzpieńiem i Specjalnymi Przyłączami

W instalacjach, gdzie izolacja termiczna lub dostęp do zaworu są utrudnione, stosuje się zawory kulowe z przedłużonym trzpieniem. Rozwiązanie to ułatwia montaż izolacji termicznej oraz zapewnia łatwiejszy dostęp do mechanizmu sterującego.

• Zawory kulowe z przedłużonym trzpieniem: Dostępne są w różnych wariantach, np. z dźwignią lub pokrętłem, o DN od 15 do 50, z maksymalną temperaturą pracy 110°C i ciśnieniem do 25 bar. Przyłącza są zazwyczaj gwintowane, np. 1/2" gw x 1/2" gw do 2" gw x 2" gw.

Szczególną grupę stanowią zawory z zaciskami przyłączeniowymi, przeznaczone do montażu z rurami miedzianymi lub innymi typami rur, takimi jak PE-RT/AL/PE-RT.

• Zawory kulowe z zaciskami przyłączeniowymi: Wykonane z mosiądzu, z precyzyjnymi złączkami zaprasowywanymi, gwarantują bezpieczne połączenie z rurą. Uszczelniane są podwójnym O-ringiem, co w połączeniu ze specjalnym profilem tulei zapewnia długoletnią sprawność instalacji. Dostępne są modele z dźwignią o DN od 15 do 50, z maksymalną temperaturą 120°C i ciśnieniem 16 bar. Przyłącza mogą mieć różnorodne rozmiary, np. 3/4" x 15 mm do M70x2 x 54 mm.

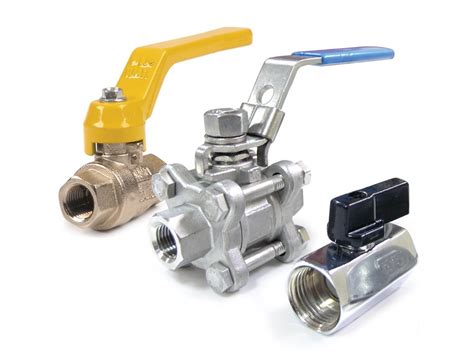

Zawory Kulowe MODUL: Wszechstronność i Estetyka

Seria zaworów kulowych MODUL oferuje szeroki wybór modeli, różniących się materiałem wykonania uchwytu, rodzajem sterowania oraz wykończeniem.

• Materiały korpusu i kuli: Korpusy zazwyczaj wykonane są z mosiądzu kutego, często niklowanego, co zapewnia odporność na korozję i wypłukiwanie cynku. Kula jest zwykle chromowana.
• Rodzaje sterowania: Dostępne są modele z dźwignią (wykonaną z Siluminu lub blachy stalowej niklowanej) oraz z pokrętłem (wykonanym z Siluminu, blachy stalowej niklowanej lub tworzywa sztucznego w różnych kolorach - czerwonym, niebieskim).
• Dodatkowe funkcje: Niektóre modele MODUL wyposażone są w termometr, co umożliwia kontrolę temperatury medium, lub półśrubunek, ułatwiający montaż.
• Parametry: Zawory MODUL dostępne są w różnych zakresach DN (od 10 do 50), ciśnienia (PN 16 lub PN 25) i temperatury (do 110°C).

Zawory Kulowe Podtynkowe: Estetyka i Funkcjonalność

Dla osób ceniących estetykę i minimalizm, idealnym rozwiązaniem będą zawory kulowe podtynkowe. Montowane w ścianie, stanowią dyskretne i eleganckie uzupełnienie instalacji.

• Zawory kulowe podtynkowe: Dostępne są w rozmiarach DN 15-20, z maksymalną temperaturą 110°C i ciśnieniem 16 bar. Przyłącza są zazwyczaj gwintowane, np. 1/2" gw x 1/2" gw do 3/4" gw x 3/4" gw. Występują w wersjach z dźwignią lub pokrętłem.

Zawory Specjalistyczne: Do Pomp, Gazów i Instalacji Specyficznych

Rynek oferuje również zawory kulowe przeznaczone do specyficznych zastosowań, wymagających specjalnych rozwiązań konstrukcyjnych.

• Zawory kulowe do pomp: Często wyposażone w zawór zwrotny, co zapobiega cofaniu się przepływu. Dostępne są modele o DN 25, z maksymalną temperaturą 110°C i ciśnieniem 16 bar, z przyłączem 1" gw.
• Zawory kulowe z zaworem odpowietrzającym: Ułatwiają usuwanie powietrza z instalacji. Dostępne w rozmiarach DN 15-40, z ciśnieniem od 25 do 40 bar.
• Zawory kulowe gazowe: Wykonane ze specjalnych materiałów, z uszczelkami odpornymi na gazy, np. z Vitonu. Dostępne są modele ze stali nierdzewnej lub mosiądzu, z pełnym przepływem.
• Zawory kulowe z filtrem: Integrują funkcję odcinania z filtrowaniem medium, chroniąc instalację przed zanieczyszczeniami.
• Zawory kulowe z przyłączami pomiarowymi: Umożliwiają łatwy montaż przyrządów pomiarowych, np. manometrów, przepływomierzy.

Zawory Kulowe w Kontekście Instalacji Specyficznych

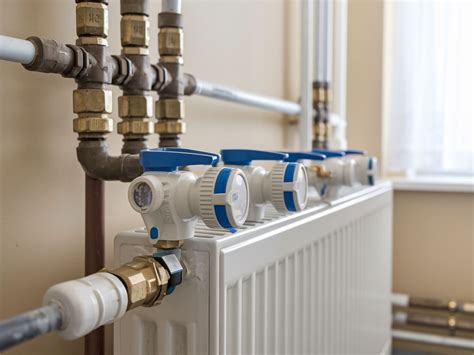

Instalacje Centralnego Ogrzewania i Dystrybucji Wody Pitnej

Zawory kulowe stanowią nieodłączny element instalacji centralnego ogrzewania oraz dystrybucji wody pitnej. Ich zadaniem jest precyzyjne sterowanie przepływem czynnika grzewczego lub wody. W tych zastosowaniach kluczowe są:

• Odporność na temperaturę i ciśnienie: Zawory muszą być odporne na zmienne warunki temperaturowe i ciśnieniowe panujące w instalacjach.
• Materiał wykonania: Preferowane są materiały zapewniające higienę i bezpieczeństwo, takie jak mosiądz, stal nierdzewna. W przypadku wody pitnej istotne są atesty higieniczne.
• Typ przyłącza: W zależności od systemu rur, stosuje się zawory z gwintami wewnętrznymi/zewnętrznymi, złączkami zaprasowywanymi, zaciskowymi lub do spawania.

Systemy Pneumatyczne i Olejowe

W systemach pneumatycznych i olejowych, zawory kulowe pełnią funkcję odcinającą lub regulującą przepływ sprężonego powietrza lub oleju. W tych zastosowaniach istotna jest:

• Szczelność: Niezwykle ważna jest wysoka szczelność, aby zapobiec wyciekom i utracie ciśnienia.
• Odporność na media: Materiały zaworu muszą być odporne na działanie oleju i innych substancji chemicznych.
• Szybkość działania: W niektórych aplikacjach pneumatycznych, szybkie otwieranie i zamykanie zaworu jest kluczowe.

Instalacje Grzewcze i Chłodnicze

Zawory kulowe są szeroko stosowane w systemach grzewczych i chłodniczych, w tym w ogrzewaniu płaszczyznowym.

• Zawory kulowe do rozdzielaczy: Specjalnie zaprojektowane do współpracy z rozdzielaczami, często posiadają gwintowany króciec lub złączkę kątową.
• Zawory z możliwością pomiaru: Niektóre zawory kulowe są wyposażone w dodatkowe funkcje, takie jak możliwość podłączenia czujnika temperatury lub ciśnienia, co ułatwia monitorowanie parametrów pracy instalacji.

Parametry Techniczne i Wybór Zaworu

Przy wyborze zaworu kulowego kluczowe jest zwrócenie uwagi na następujące parametry:

• Średnica nominalna (DN): Określa wielkość przepływu.
• Maksymalna temperatura pracy: Ważna dla systemów z podwyższoną temperaturą.
• Maksymalne ciśnienie robocze (PN/bar): Określa dopuszczalne ciśnienie w instalacji.
• Typ przyłącza: Zależy od rodzaju rur i sposobu montażu (gwint wewnętrzny/zewnętrzny, złączki zaprasowywane, zaciskowe, do spawania).
• Materiał wykonania: Mosiądz, stal nierdzewna, Silumin, tworzywa sztuczne - wybór zależy od medium i warunków pracy.
• Rodzaj sterowania: Dźwignia, pokrętło, napęd elektryczny/pneumatyczny.
• Dodatkowe funkcje: Przedłużony trzpień, zawór zwrotny, zawór odpowietrzający, filtr, możliwość pomiaru.

Innowacje i Rozwiązania Specjalistyczne

Rynek zaworów kulowych stale ewoluuje, oferując coraz bardziej zaawansowane rozwiązania.

• Zawory regulacyjno-pomiarowe: Wyposażone w zwężkę Venturiego, umożliwiają nie tylko odcinanie przepływu, ale także precyzyjny pomiar jego wartości.
• Zawory odcinające z nastawą wstępną: Pozwalają na ustawienie określonego przepływu, co jest przydatne w systemach grzewczych i chłodniczych.
• Zawory kulowe ze stali nierdzewnej: Oferują podwyższoną odporność na korozję i wysokie temperatury, znajdując zastosowanie w przemyśle chemicznym i spożywczym.
• Zawory kulowe z napędami: W aplikacjach wymagających automatyzacji, stosuje się zawory kulowe z napędami elektrycznymi lub pneumatycznymi, umożliwiającymi zdalne sterowanie.

Podsumowanie

Zawór kulowy to wszechstronne i niezawodne urządzenie, które odgrywa kluczową rolę w wielu instalacjach. Bogactwo dostępnych typów, rozmiarów i parametrów technicznych pozwala na dopasowanie go do niemal każdego zastosowania. Zrozumienie podstaw konstrukcji, rodzajów oraz kluczowych parametrów technicznych jest niezbędne do dokonania świadomego wyboru, zapewniającego optymalną funkcjonalność i bezpieczeństwo instalacji. W przypadku wątpliwości, konsultacja z ekspertem lub zapoznanie się z katalogami producentów jest zawsze rekomendowane.
