Każdy, kto stawia pierwsze kroki w świecie elektryki, z pewnością zetknie się z łącznikami schodowymi i krzyżowymi. Na pierwszy rzut oka mogą wydawać się skomplikowane do podłączenia, a widok podwójnych łączników schodowych i krzyżowych może przyprawić o prawdziwe przerażenie. Jednakże, jak to często bywa w życiu, trudności te wynikają zazwyczaj z braku wiedzy na temat zasady działania danego osprzętu. Już na etapie planowania instalacji elektrycznej musimy wiedzieć, gdzie dany typ łącznika możemy, a gdzie musimy zastosować. Jest to ściśle związane z odpowiednim okablowaniem. Dlatego przed przystąpieniem do prac warto przemyśleć całą instalację, przynajmniej z grubsza - poprawki zawsze będą możliwe.
Łączniki schodowe - fundament sterowania z dwóch miejsc
Łącznik schodowy to element montowany zawsze w parach. Przełączenie któregokolwiek łącznika z pary powoduje zmianę stanu obwodu na przeciwny (załączony/wyłączony). Jego podstawowe zastosowanie to sterowanie oświetleniem w miejscach, gdzie chcemy włączyć światło w jednym punkcie, a wyłączyć w innym.
Najczęściej spotykane scenariusze wykorzystania łączników schodowych to:
- Załączanie oświetlenia na schodach: Zapalamy światło jednym łącznikiem po wejściu na górę i gasimy drugim po zejściu na dół.
- Załączanie oświetlenia na długich korytarzach: Zapalamy światło na początku korytarza i gasimy na jego końcu.
- Załączanie oświetlenia na szlakach komunikacyjnych: Zapalamy światło „przed sobą”, a gasimy „za sobą”.
Warianty połączeniowe łączników schodowych
Istnieje kilka sposobów połączenia dwóch pojedynczych łączników schodowych, różniących się między innymi sposobem doprowadzenia zasilania i podłączenia obciążenia (lampy).
Wariant nr 1 (Klasyczne połączenie): Obwód zasilania przychodzi do pierwszej puszki instalacyjnej. Przewód fazowy (L) podłączamy bezpośrednio pod zacisk wejściowy pierwszego łącznika schodowego (np. zacisk L). Przewody neutralny (N) i ochronny (PE) łączymy w puszce z odpowiednim przewodem biegnącym do drugiej puszki. Dwa pozostałe przewody (korespondencyjne) podpinamy pod zaciski oznaczone numerami (np. 1 i 2) pierwszego łącznika. W drugiej puszce te same przewody korespondencyjne podłączamy analogicznie do drugiego łącznika schodowego (pod zaciski 1 i 2). Przewody N i PE podłączamy do kabla biegnącego do lampy oświetleniowej. Pod zacisk L drugiego łącznika podpinamy przewód fazowy z przewodu biegnącego do lampy. Jest to najbardziej klasyczne rozwiązanie, gdzie zasilanie obwodu doprowadzane jest do pierwszej puszki, a zasilanie lampy do drugiej.

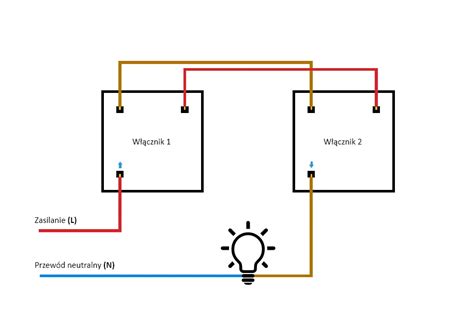

Wariant nr 2: W tym wariancie przewód zasilający lampę podłączamy do tej samej puszki, do której doprowadzone jest zasilanie obwodu. Połączenie pomiędzy dwoma łącznikami schodowymi pozwala na użycie przewodu dwużyłowego. W tym przypadku nie można podłączyć lampy do drugiej puszki z uwagi na brak odpowiednich przewodów. Warto jednak pamiętać o tej opcji na wypadek konieczności wprowadzania poprawek w instalacji.

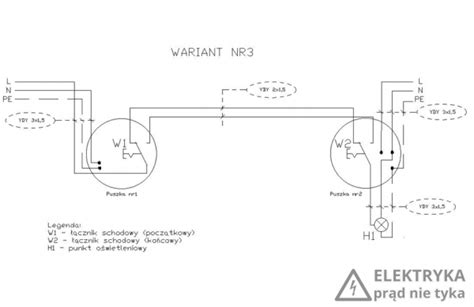

Wariant nr 3: W tym wariancie do połączenia dwóch łączników schodowych można użyć przewodu dwużyłowego. Jest to jednak bardzo istotne, aby zasilanie doprowadzone do obu puszek było z tego samego obwodu (podłączone pod te same zabezpieczenie w rozdzielnicy). Taka opcja połączenia jest możliwa, ale generalnie nie jest polecana. Klasyczny Wariant nr 1 jest rozwiązaniem preferowanym.

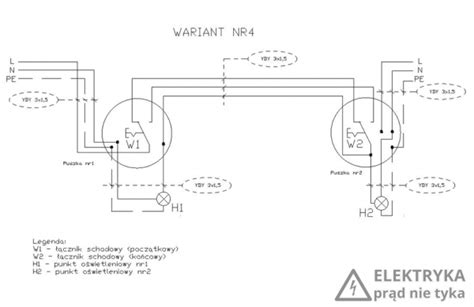

Wariant nr 4: Ten wariant pozwala na podłączenie punktów oświetleniowych zarówno do pierwszej, jak i do drugiej puszki instalacyjnej. Takie rozwiązanie sprawdza się w sytuacjach, gdy punkty świetlne znajdują się w różnych miejscach, a łatwiej jest poprowadzić zasilanie do nich niezależnie z każdej puszki. Przykładem może być oświetlenie stopni schodowych rozmieszczonych po obu stronach biegu schodów.
Łączniki schodowe podwójne - optymalizacja przestrzeni

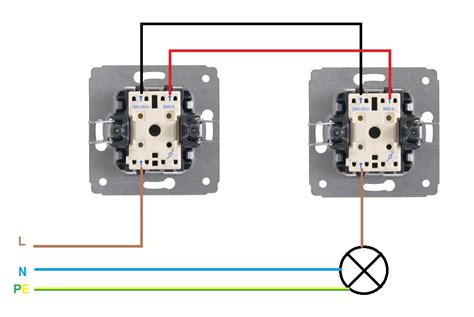

Łączniki schodowe podwójne pozwalają na optymalizację miejsca montażu. W obrębie jednej obudowy znajdują się dwa niezależne łączniki schodowe. Zasada działania jest analogiczna do łączników pojedynczych. Podłącza się je w podobny sposób.
Przy zastosowaniu podwójnych łączników schodowych w klasycznym połączeniu (zasilanie przy łączniku początkowym, lampa przy łączniku końcowym) wymagane jest użycie sześciu żył. Oznacza to konieczność położenia co najmniej dwóch przewodów YDY 3×1,5mm². Rekomendowanym rozwiązaniem jest położenie dwóch przewodów YDY 4×1,5mm², co zapewnia dwie żyły zapasowe, które mogą się przydać w przyszłości.
Łącznik krzyżowy - rozszerzenie możliwości sterowania
Łącznik krzyżowy jest elementem wstawianym pomiędzy dwa skrajne łączniki schodowe. Można zainstalować jeden lub więcej łączników krzyżowych w zależności od potrzeb, co pozwala na sterowanie obwodem oświetleniowym z kolejnych, dodatkowych miejsc. Jest to idealne rozwiązanie do rozbudowy instalacji opartej na łącznikach schodowych.
Jak podłączyć łącznik krzyżowy?
Zgodnie z definicją, łączniki krzyżowe stosuje się pomiędzy dwoma łącznikami schodowymi.

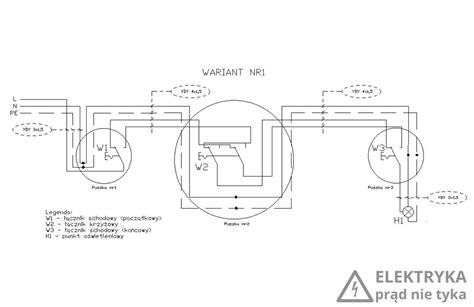

Wariant nr 1 (Klasyczne połączenie): Przewody wychodzące z pierwszego łącznika schodowego trafiają na zaciski wejściowe łącznika krzyżowego. Następnie z zacisków wyjściowych łącznika krzyżowego przewody te biegną do zacisków wejściowych drugiego łącznika schodowego. W ten sposób połączone łączniki pozwalają na sterowanie jednym punktem świetlnym z trzech miejsc (dwa łączniki schodowe i jeden krzyżowy).
Dzięki możliwości wstawienia dowolnej liczby łączników krzyżowych pomiędzy łączniki schodowe, możemy sterować oświetleniem z niemal nieograniczonej liczby punktów.

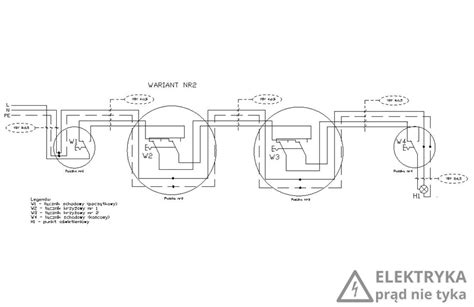

Wariant nr 2: Ten schemat pokazuje połączenie składające się z dwóch łączników schodowych oraz dwóch łączników krzyżowych. W tym przypadku, podobnie jak w wariancie nr 1, pomiędzy łącznikiem schodowym a krzyżowym oraz pomiędzy łącznikami krzyżowymi konieczne jest zastosowanie przewodów z odpowiednią liczbą żył, zazwyczaj YDY 4×1,5mm².
Łączniki krzyżowe podwójne - jeszcze większa elastyczność
Podobnie jak w przypadku łączników schodowych podwójnych, istota stosowania łączników krzyżowych podwójnych polega na optymalizacji miejsca montażu. W jednej obudowie znajdują się dwa niezależne łączniki krzyżowe.

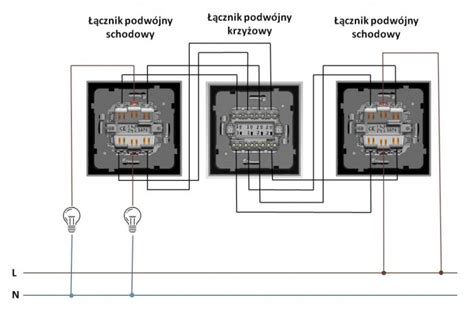

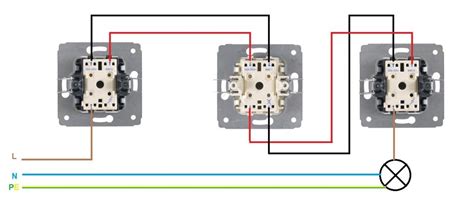

Wariant nr 3: Schemat ten przedstawia połączenie z wykorzystaniem podwójnych łączników schodowych oraz podwójnego łącznika krzyżowego. Pozwala to na niezależne sterowanie dwoma obwodami oświetleniowymi z wielu punktów.
Podwójny łącznik krzyżowy - zaawansowane sterowanie oświetleniem
Podwójny łącznik krzyżowy jest kluczowym elementem nowoczesnych systemów oświetleniowych, umożliwiającym wygodne zarządzanie światłem z różnych miejsc. Pozwala na sterowanie dwoma niezależnymi obwodami oświetleniowymi z co najmniej trzech punktów. Jest to idealne rozwiązanie w sytuacjach, gdy wymagane jest sterowanie oświetleniem z większej liczby lokalizacji, na przykład w długich korytarzach, na wielopoziomowych klatkach schodowych, w przestronnych salonach czy w budynkach użyteczności publicznej.
Działanie podwójnego łącznika krzyżowego polega na zmianie ścieżki przewodzenia prądu między łącznikami schodowymi. W jego obudowie znajdują się cztery zaciski wejściowe i cztery zaciski wyjściowe (w przypadku wersji podwójnej), do których podłącza się przewody korespondencyjne. Dzięki temu możliwe jest kontrolowanie dwóch niezależnych obwodów oświetleniowych. Na przykład, jednym przyciskiem można sterować głównym światłem, a drugim - oświetleniem dekoracyjnym.
Podłączenie podwójnego łącznika krzyżowego
Podłączenie podwójnego łącznika krzyżowego, podobnie jak innych elementów tego typu, wymaga precyzji i przestrzegania zasad bezpieczeństwa. Zawsze należy pamiętać o wyłączeniu zasilania przed rozpoczęciem prac.
- Identyfikacja przewodów: Należy prawidłowo zidentyfikować przewody fazowy (L), neutralny (N) i ochronny (PE).
- Podłączenie zasilania: Przewód fazowy podłączamy do zacisku wejściowego pierwszego łącznika schodowego (lub do pierwszego łącznika w obwodzie zasilania). Przewody neutralny i ochronny są łączone w puszce instalacyjnej i dalej prowadzone do obciążenia (lampy).
- Połączenie korespondencyjne: Dwa przewody korespondencyjne wychodzące z pierwszego łącznika schodowego podłączamy do odpowiednich zacisków wejściowych podwójnego łącznika krzyżowego. Następnie dwa przewody korespondencyjne wychodzące z zacisków wyjściowych podwójnego łącznika krzyżowego podłączamy do zacisków wejściowych drugiego łącznika schodowego.
- Podłączenie obciążenia: Przewód fazowy z drugiego łącznika schodowego podłączamy do lampy oświetleniowej.
Producent zazwyczaj dołącza do produktu szczegółową instrukcję montażu wraz ze schematem, który ułatwia poprawne podłączenie. Warto zwrócić uwagę na symbole oznaczeń zacisków (np. strzałka skierowana do wewnątrz oznaczająca wejście przewodu zasilającego).
Wybór odpowiednich przewodów
Do prawidłowego podłączenia łączników schodowych i krzyżowych, w tym podwójnych, konieczne jest zastosowanie przewodów o odpowiedniej liczbie żył i przekroju.
- Przewód zasilający do pierwszej puszki: Zazwyczaj YDY 3×1,5mm² (przewód fazowy, neutralny, ochronny).
- Przewody pomiędzy łącznikami: Tutaj sytuacja jest bardziej złożona i zależy od liczby łączników. Do połączenia dwóch łączników schodowych wystarczy przewód YDY 3×1,5mm². W przypadku dodania łącznika krzyżowego, potrzebny jest przewód YDY 4×1,5mm² (dwa przewody korespondencyjne, przewód neutralny, przewód ochronny). Przy zastosowaniu podwójnych łączników schodowych i podwójnych krzyżowych, może być konieczne użycie przewodów o większej liczbie żył, na przykład YDY 5×1,5mm².
- Przewody do lampy: Zazwyczaj YDY 3×1,5mm² (przewód fazowy, neutralny, ochronny).
Ważne jest, aby dobierać przewody o odpowiednim przekroju do obciążenia obwodu. W przypadku wątpliwości co do doboru przewodów, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Podwójne łączniki schodowe - więcej możliwości w jednym miejscu
Podwójne łączniki schodowe oferują wygodę sterowania dwoma niezależnymi obwodami oświetleniowymi z różnych miejsc, w ramach jednej obudowy. Zastosowanie podwójnych łączników schodowych jest szczególnie uzasadnione w sytuacjach, gdy chcemy mieć możliwość niezależnego sterowania na przykład głównym oświetleniem oraz oświetleniem punktowym (np. lampkami nocnymi) z poziomu jednego punktu wejścia do pomieszczenia.
Przykładem może być sypialnia, gdzie chcemy mieć możliwość włączenia głównego światła sufitowego oraz osobno lampki nocnej przy łóżku, za pomocą jednego zespołu podwójnych łączników schodowych umieszczonych przy wejściu. Podobnie jak w przypadku pojedynczych łączników schodowych, podłączenie wymaga odpowiedniego okablowania, z uwzględnieniem przewodów korespondencyjnych.
Podsumowanie i kluczowe zalety
Łączniki schodowe i krzyżowe, w tym ich podwójne wersje, stanowią niezwykle praktyczne rozwiązanie w instalacjach elektrycznych. Umożliwiają elastyczne zarządzanie oświetleniem, zwiększają komfort użytkowania oraz bezpieczeństwo. Kluczem do poprawnego i bezpiecznego działania tych systemów jest właściwe planowanie instalacji, dobór odpowiednich przewodów oraz precyzyjne podłączenie zgodnie z zasadami elektryki i dołączoną instrukcją.
Główne zalety stosowania łączników krzyżowych i schodowych:
- Komfort: Możliwość sterowania oświetleniem z wielu miejsc.
- Funkcjonalność: Dopasowanie instalacji do specyficznych potrzeb użytkowników i układu pomieszczeń.
- Oszczędność energii: Możliwość wyłączania światła tam, gdzie nie jest potrzebne.
- Estetyka: Podwójne łączniki optymalizują przestrzeń na ścianie.
W przypadku jakichkolwiek wątpliwości lub braku doświadczenia, zawsze zaleca się skorzystanie z usług wykwalifikowanego elektryka. Prawidłowo wykonana instalacja elektryczna to gwarancja bezpieczeństwa i niezawodności na lata.
