Szalunek i zbrojenie wieńca w ścianach żelbetowych – klucz do stabilności konstrukcji

W świecie budownictwa, gdzie każdy element konstrukcyjny odgrywa kluczową rolę w zapewnieniu bezpieczeństwa i trwałości obiektu, wieńce żelbetowe zajmują miejsce szczególne. Stanowią one nieodzowny element zarówno w budynkach o konstrukcji murowanej, jak i monolitycznej, pełniąc funkcję usztywniającą i stabilizującą. Ich prawidłowe wykonanie, obejmujące zarówno zbrojenie, jak i szalunek, jest fundamentem dla bezpieczeństwa całego budynku. Błędy popełnione na tym etapie mogą prowadzić do poważnych konsekwencji, od uszkodzeń konstrukcyjnych po potencjalne katastrofy budowlane.

Podstawowa rola i funkcje wieńca żelbetowego

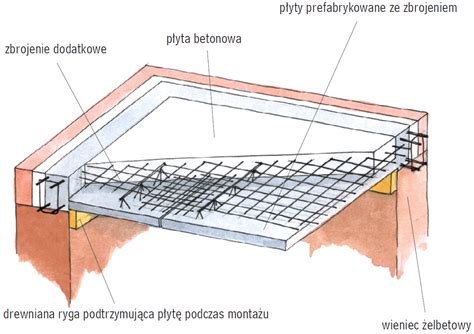

Wieniec żelbetowy, znany również jako wieniec stropowy, to monolityczny, zamknięty pas wykonany z betonu zbrojonego, który biegnie poziomo wzdłuż obwodu budynku, zazwyczaj na poziomie stropów lub na szczycie ścian nośnych. Jego zasadnicza funkcja polega na zapewnieniu sztywności przestrzennej stropów oraz równomiernym rozprowadzeniu obciążeń z dachu i stropów na ściany nośne. Dzięki wieńcowi budynek zyskuje na stabilności, stając się bardziej odpornym na działanie sił poziomych, takich jak wiatr czy nierównomierne osiadanie gruntu. Wertykalne usztywnienie konstrukcji, które zapewnia wieniec, chroni ściany przed pękaniem, szczególnie w przypadku dynamicznych obciążeń, jak drgania podłoża czy naprężenia wynikające ze skośnych elementów konstrukcyjnych dachu.

W praktyce, wieniec żelbetowy działa jak pozioma opaska, która spina całą konstrukcję. Przenosi obciążenia generowane przez strop i dach, rozkładając je równomiernie na ściany nośne, a następnie odprowadzając je do fundamentów. Jest to szczególnie istotne w przypadku budynków o większej wysokości lub tych, które są narażone na specyficzne obciążenia. Wieniec podnosi również trwałość ścian poddasza, chroniąc je przed działaniem sił skośnych, na przykład tych generowanych przez konstrukcję dachową.

Rodzaje wieńców żelbetowych i ich specyfika

W zależności od zastosowania i rodzaju stropu, wyróżniamy kilka typów wieńców:

• Wieniec stropowy podniesiony: Jest to wieniec umieszczany na ścianach nośnych, na poziomie stropu. Jego głównym zadaniem jest zapewnienie stabilności i równomiernego rozprowadzenia obciążenia z górnych kondygnacji na ściany nośne. Wykonanie takiego wieńca wymaga starannego zbrojenia i betonowania.
• Wieniec opuszczony: Zazwyczaj stosowany w połączeniu ze stropami prefabrykowanymi, wieniec opuszczony umieszczany jest na zewnętrznej części ściany szczytowej budynku. Zapewnia dodatkową stabilność i wytrzymałość, szczególnie w budynkach wielokondygnacyjnych. W tym przypadku często wykorzystuje się prefabrykowane kształtki wieńcowe, które stanowią część szalunku, skracając czas prac i eliminując potrzebę tradycyjnego deskowania wewnętrznego i zewnętrznego.
• Wieniec budowlany równy: Wieniec ten ma postać poziomej warstwy betonu lub cegły, rozmieszczonej na całym obwodzie budynku, często stosowany ze stropami prefabrykowanymi. Jego funkcją jest zapewnienie dodatkowej stabilności i wytrzymałości, zazwyczaj na granicy pomiędzy kondygnacjami.
• Wieniec pod murłatę: Jest to element konstrukcyjny montowany pod murłatą, czyli drewnianą belką stanowiącą podporę więźby dachowej. Jego zadaniem jest wzmocnienie i wyrównanie poziomu ścian nośnych przed ułożeniem murłaty, co jest szczególnie ważne przy ścianach wykonanych z materiałów o zróżnicowanej wytrzymałości. Wzmocnienie to zapewnia solidne połączenie murłaty z wieńcem, często przy użyciu specjalnych kotw.
• Wieniec na ścianie szczytowej: W przypadku budynków z dachem skośnym, wieniec umieszczony na ścianach szczytowych usztywnia konstrukcję dachu i zapewnia stabilne oparcie dla więźby. Może to być wieniec ukośny na krawędzi ściany lub wieniec umiejscowiony na wysokości poziomych elementów więźby.

Warto zaznaczyć, że nie w każdym przypadku wykonanie wieńca jest bezwzględnie konieczne. Na przykład, gdy odstępy między słupkami żelbetowymi są niewielkie lub w przypadku niektórych rodzajów stropów (np. stropów typu FERT lub Teriva), jego zastosowanie może nie być wymagane przez projekt. Jest on jednak niezbędny przy stropach gęstożebrowych, żelbetowych monolitycznych oraz prefabrykowanych.

Zbrojenie wieńca - serce jego wytrzymałości

Zbrojenie wieńca odpowiada za jego wytrzymałość na rozciąganie i zginanie, a tym samym za ogólną wytrzymałość konstrukcji. Zgodnie z wymaganiami norm, w tym PN-EN 1992-1-1:2008 (Eurokod 2), projektowanie zbrojenia wieńców musi uwzględniać obciążenia statyczne i wymiary przekroju.

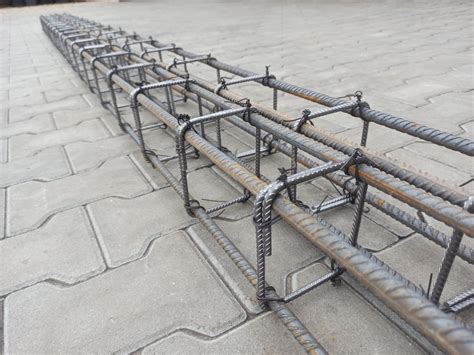

Typowe zbrojenie wieńca stropowego obejmuje zastosowanie prętów stalowych o określonej średnicy i rozmieszczeniu. Zazwyczaj stosuje się cztery pręty ze stali żebrowanej - dwa na górze i dwa na dole przekroju wieńca. W narożnikach i skrzyżowaniach wieńca zbrojenie musi być odpowiednio zakotwione, a pręty łączone na zakład o długości minimum 40 średnic pręta. W niektórych przypadkach, w przypadku ścian nośnych wewnętrznych, można zastosować mniej prętów, np. dwa na górze i jeden na dole.

Funkcję stabilizującą dla prętów głównych oraz zapewniającą odpowiednią współpracę z betonem pełnią strzemiona. Ich rozstaw jest kluczowy dla zapewnienia odpowiedniej wytrzymałości i sztywności wieńca. W narożnikach i na końcach wieńca rozstaw strzemion powinien być mniejszy.

Ważnym aspektem jest również wyprowadzenie zbrojenia wieńca w postaci tzw. „szpilek” lub prętów w kształcie litery „L”. Do nich montowana jest murłata, co zapewnia solidne i stabilne połączenie konstrukcji drewnianej dachu z żelbetową konstrukcją ścian.

Dobór średnic prętów zbrojeniowych zależy od wymagań statycznych i wymiarów przekroju wieńca i powinien być każdorazowo potwierdzony obliczeniami statycznymi. Zbrojenie należy ułożyć na wszystkich ścianach, a następnie zalać betonem, często jednocześnie z konstrukcją stropu, aby zapewnić ścisłe zespolenie.

Szalunek wieńca - forma dla wytrzymałości

Szalunek, nazywany również deskowaniem, to tymczasowa konstrukcja, która nadaje betonowi pożądany kształt podczas jego wiązania. Jest to element kluczowy dla prawidłowego wykonania wieńca, ponieważ zapewnia jego właściwe wymiary i geometrię.

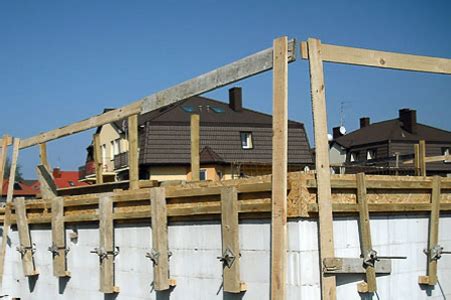

Tradycyjne szalunki drewniane

Tradycyjne szalunki wieńców wykonuje się najczęściej z desek sosnowych o grubości 25-32 mm lub ze sklejki szalunkowej o grubości 18-21 mm. Deski muszą być solidne, zdrowe i odpowiednio dopasowane, aby zapobiec wypłynięciu betonu podczas betonowania. Wzmocnienie szalunku taśmami, klamrami lub drewnianymi wspornikami jest niezbędne, aby zapewnić jego stabilność i wytrzymałość na ciśnienie mieszanki betonowej.

Przy tradycyjnym deskowaniu, kluczowe jest dokładne sprawdzenie ustawienia szalunku przy użyciu poziomicy i pionu budowlanego, aby zapewnić jego prawidłowe wypoziomowanie i pionowość. Po stwardnieniu betonu, szalunek drewniany należy zdemontować.

Szalunki systemowe i pustaki wieńcowe

Alternatywą dla tradycyjnych rozwiązań są szalunki systemowe oraz pustaki wieńcowe.

Pustaki wieńcowe to prefabrykowane elementy wykonane z betonu lekkiego lub keramzytobetonu. Ułatwiają one formowanie wieńca bez konieczności wykonywania pełnego deskowania. Pustaki te mają szerokość dostosowaną do grubości muru i po ułożeniu na ścianach stanowią gotowy szalunek, który należy wypełnić mieszanką betonową odpowiedniej klasy (min. C25/30). Ich zastosowanie skraca czas budowy i może być bardziej ekonomiczne.

Szalunki systemowe to prefabrykowane elementy wielokrotnego użytku, wykonane zazwyczaj z metalu lub tworzyw sztucznych. Są one trwałe, precyzyjne i łatwe w montażu i demontażu, co czyni je atrakcyjnym rozwiązaniem dla wykonawców ceniących sobie szybkość i powtarzalność prac.

Szalunek tracony

Coraz większą popularność zdobywa również szalunek tracony, który po zalaniu betonem staje się integralną częścią konstrukcji. Szalunki tracone, wykonywane np. z kształtek z keramzytobetonu, pełnią rolę deskowania, ale również dodatkowej warstwy izolującej, zapobiegając powstawaniu mostków termicznych. Kształtki wieńcowe, układane obok siebie, stanowią stabilne rusztowanie dla zbrojenia i betonu. Ich zaletą jest brak konieczności demontażu, co skraca czas pracy i eliminuje potrzebę stosowania dodatkowych elementów rusztowania.

Proces wykonania wieńca żelbetowego - krok po kroku

Wykonanie wieńca żelbetowego wymaga precyzyjnego przestrzegania kolejnych etapów, z których każdy ma bezpośredni wpływ na bezpieczeństwo i trwałość całej konstrukcji budynku.

1. Przygotowanie podłoża: Powierzchnia ścian, na których będzie wykonany wieniec, musi być czysta, równa i wolna od zanieczyszczeń, pyłu czy luźnych elementów.
2. Szalowanie: Montaż szalunku, czy to tradycyjnego, systemowego, czy z pustaków wieńcowych, musi być wykonany starannie i zgodnie z projektem. Szalunek musi być stabilny, sztywny i szczelny, aby zapobiec wyciekom betonu. Należy zwrócić szczególną uwagę na prawidłowe wypoziomowanie i ustabilizowanie konstrukcji szalunku.
3. Zbrojenie: Ułożenie prętów zbrojeniowych zgodnie z projektem, zapewniając odpowiednią otulinę betonową i właściwy rozstaw strzemion. Zbrojenie musi być solidnie zakotwione w narożnikach i skrzyżowaniach. Wyprowadzenie szpilek do montażu murłaty jest kluczowe dla dalszych etapów budowy dachu.
4. Betonowanie: Do betonowania wieńca najlepiej użyć mieszanki betonowej klasy C25/30. Beton należy wlewać równomiernie, unikając przerw w pracy, co zapewnia jednorodność konstrukcji. Niezwykle ważnym etapem jest wibrowanie betonu, które usuwa pęcherze powietrza i nadmiar wody z mieszanki, zwiększając jej gęstość, wytrzymałość i trwałość.
5. Pielęgnacja betonu: Po zakończeniu betonowania, wieniec wymaga odpowiedniej pielęgnacji. W początkowej fazie schnięcia ważne jest utrzymanie wilgotności powierzchni betonu, co zapewnia jego właściwe utwardzenie i osiągnięcie pełnej wytrzymałości. Proces ten może trwać od kilku dni do kilku tygodni, w zależności od warunków atmosferycznych i rodzaju użytego betonu.
6. Rozszalowanie: Tradycyjny szalunek drewniany można usunąć po minimum 7 dniach od betonowania, przy założeniu, że użyto betonu klasy C20/25 i panują odpowiednie warunki temperaturowe. W przypadku szalunków traconych lub systemowych, demontaż może nie być konieczny lub odbywać się wcześniej.

Normy i przepisy budowlane

Projektowanie i wykonanie zbrojenia oraz szalunku wieńca odbywa się zgodnie z wymaganiami obowiązujących norm i przepisów. Kluczowe znaczenie mają:

• PN-EN 1992-1-1:2008 (Eurokod 2): Norma dotycząca projektowania konstrukcji z betonu, zawierająca wytyczne dotyczące zbrojenia elementów żelbetowych.
• Warunki Techniczne, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225): Rozporządzenie określające ogólne wymagania dotyczące bezpieczeństwa konstrukcji budowlanych.

Ścisłe przestrzeganie tych wytycznych jest gwarancją bezpieczeństwa i trwałości konstrukcji.

Wybór technologii i materiałów

Wybór optymalnej technologii szalowania (tradycyjna, systemowa, z użyciem pustaków wieńcowych) oraz materiałów (rodzaj drewna, grubość płyt, klasa betonu, średnice prętów zbrojeniowych) zależy od wielu czynników, takich jak specyfika obiektu, dostępność materiałów, koszty robocizny i sprzętu, a także preferencje wykonawcy.

W fazie planistycznej istotne jest uwzględnienie wszystkich tych aspektów, aby zapewnić optymalne rozwiązanie konstrukcyjne, które będzie zarówno bezpieczne, jak i ekonomiczne. Należy pamiętać, że koszt budowy wieńca stropowego jest częścią ogólnego budżetu budowy, a inwestycja w solidne wykonanie tego elementu przekłada się na długoterminowe bezpieczeństwo i komfort użytkowania budynku.

Zlecenie wykonania wieńca specjalistom z doświadczeniem jest rekomendowane, ponieważ pozwoli to na uniknięcie błędów i zapewnienie profesjonalnego wykonania prac, zgodnie z obowiązującymi normami i najlepszymi praktykami budowlanymi.
