Kalkulator Słupa Żelbetowego: Kluczowe Narzędzie w Projektowaniu Konstrukcji

Konstrukcje żelbetowe są obecnie najbardziej popularną technologią w budownictwie. Elementy żelbetonowe występują praktycznie w każdej wznoszonej obecnie budowli, jest powszechnie stosowany m.in. do budowy mostów, wiaduktów, estakad, tuneli, budowli hydrotechnicznych, silosów, wysokich kominów. Żelbet jako element konstrukcyjny powstał przez połączenie betonu z elementami stalowymi, połączenie tych dwóch materiałów w konstrukcji łączy jednocześnie ich specyficzne cechy konstrukcyjne. Beton jest materiałem znanym już w starożytnym Rzymie. Doskonale przenosi naprężenia ściskające, z powodzeniem może być stosowany do wykonywania ścian np. fundamentów z bloczków betonowych. Jednak jego wytrzymałość na naprężenia rozciągające jest bardzo niska. Niedoskonałość i kruchość tego materiału można zaobserwować w procesie uginania się poziomej płyty betonowej. Połączenie tego materiału ze stalą, która znakomicie przenosi siły rozciągające niweluje jego zasadniczą wadę. Stalowe elementy zatopione w betonie (tzw. zbrojenie) przenosząc w większości obciążenie na rozciąganie zapewniają mu właściwą wytrzymałość.

Zbrojenie najczęściej wykonuje się stosując stalowe pręty, ale także siatki, struny, kable i linki. Można spotkać także konstrukcje ze "sztywnym zbrojeniem", w których zastosowano elementy stalowe o dużych przekrojach (np. dwuteowniki, ceowniki) - są one wykorzystane jako rdzeń konstrukcji. Współpraca obydwu materiałów jest możliwa dzięki zbliżonej rozszerzalności termicznej obu materiałów i przyczepności betonu do powierzchni stali. Aby dodatkowo ją zwiększyć, w zbrojeniu stosuje się pręty żebrowane. Konstrukcje żelbetowe powstają z użyciem elementów prefabrykowanych lub przez wznoszenie konstrukcji przy pomocy szalunków bezpośrednio na miejscu budowy. Elementy żelbetonowe należy również rozróżnić ze względu na sposób ich wykonania. W budownictwie spotkamy:

• Zwykły żelbet: w którym zbrojenie ma postać prętów stalowych, umieszczanych w szalunku, a następnie zalewanych betonem.
• Siatkobeton: w którym zbrojenie ma postać siatki.
• Drutobeton: w którym zbrojenie składa się z krótkich kawałków stalowego drutu, równomiernie umieszczonych w warstwie materiału.
• Beton sprężony (strunobeton): w którym przed zalaniem zbrojenia betonem rozciąga się je, w celu wytworzenia w warstwie materiału wstępnych naprężeń ściskających beton (co zapewnia lepszą wytrzymałość na rozciąganie).

Zalety i Wyzwania Projektowania Konstrukcji Żelbetowych

Do zalet żelbetu, jako materiału konstrukcyjnego, należą: ogniotrwałość, odporność na znaczne obciążenia statyczne i dynamiczne, swoboda w kształtowaniu elementów, duża odporność na korozję (przy zachowaniu właściwej otuliny wkładek stalowych i poprawnym zagęszczeniu układanej mieszanki betonowej). Mimo tych licznych zalet, projektowanie konstrukcji żelbetowych wymaga precyzji i uwzględnienia wielu czynników. Rozpatrując konstrukcje żelbetowe z punktu widzenia oprogramowania komputerowego, powinno ono uwzględniać zasadnicze problemy obliczeniowe istotne przy określaniu wytrzymałości takiej konstrukcji. Są to: obliczanie potrzebnego zbrojenia podłużnego i poprzecznego elementów żelbetowych oraz analiza stanów granicznych użytkowania, takich jak rysy i ugięcia.

Współczesne wyzwania w inżynierii budowlanej skłoniły do rozwoju zaawansowanego oprogramowania, które wspiera konstruktorów w procesie projektowym. Programy CAD wspierające konstruktorów budowlanych w projektowaniu konstrukcji żelbetowych firma INTERsoft wprowadzała na polski rynek od samego początku swojej działalności. Pierwszym takim programem był program PlaTo, stosowany przez niemieckich konstruktorów do projektowania płyt i stropów żelbetowych. Praktycznie jednocześnie w ofercie pojawił się w pełni autorski program KONSTRUKTOR. W pierwszych wersjach program składał się właśnie z modułów obliczeniowych z zakresu projektowania konstrukcji żelbetowych. Program Konstruktor nie pozwalał jednak na projektowanie złożonych układów przestrzennych. Zapotrzebowanie na taki rodzaj programu spowodowało powstanie programu Rama 3D/2D. Od kilku lat jest on intensywnie rozwijany; program posiada innowacyjny interfejs, pozwalający na łatwą budowę przestrzennych układów prętowych i zadawanie w nim odpowiednich obciążeń. Program Rama 3D/2D, oprócz analizy i obliczeń konstrukcji żelbetowych, pozwala również wykonywać obliczenia i wymiarowanie dla konstrukcji stalowych i drewnianych, również zgodnie z normami Eurokod PN-EN.

Narzędzia Obliczeniowe i Wsparcie Projektowe

Proces projektowania konstrukcji żelbetowych obejmuje szereg etapów, od analizy statycznej po wykonanie szczegółowych rysunków. Wykonywanie rysunków konstrukcji żelbetowych to kluczowy element, który obejmuje rysowanie prętów zbrojeniowych, opisy i wymiarowanie zbrojenia, a także automatyczne tworzenie wykazu stali zbrojeniowej. Tworzone są rysunki wykonawcze w formacie DWG płyt żelbetowych. Kształtowanie zbrojenia odbywa się na podstawie wytycznych normy PN-EN 1992-1-1 Eurokod 2: wrzesień 2008. W celu wsparcia użytkownika w opracowaniu wykonawczych rysunków konstrukcyjnych słupów żelbetowych, dostępne są specjalistyczne programy, takie jak ArCADia BIM.

Kalkulator do obliczeń inżynierskich składający się z 34 modułów obejmuje takie zagadnienia jak zbieranie obciążeń według norm PN-EN, obliczanie statyki łuków, cięgien i płyt, zaawansowane wymiarowania w stali, drewnie i żelbecie wg norm PN i PN-EN. Główny moduł programu przeznaczony jest do zarządzania modułami obliczeniowymi, projektami, nadzoru nad ich strukturą oraz wzajemną współpracą modułów programu. Program do projektowania konstrukcji żelbetowych oferuje analizę statyczną i wymiarowanie wieloprzęsłowych, ciągłych belek żelbetowych o dowolnym przekroju i dowolnym schemacie statycznym, z uwzględnieniem podpór sprężystych, według normy PN-B-03264:2002. Umożliwia także analizę statyczną i wymiarowanie wieloprzęsłowych, ciągłych belek żelbetowych o dowolnym przekroju i dowolnym schemacie statycznym oraz automatyczny dobór zbrojenia w oparciu o normę PN-EN 1992-1-1 Eurokod 2.

Analiza Wytrzymałościowa Słupów Żelbetowych

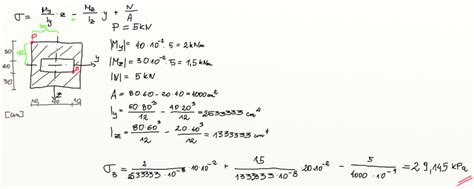

Szczególnym przypadkiem, który wymaga dedykowanych narzędzi, jest analiza wytrzymałościowa słupów żelbetowych. Programy te umożliwiają analizę wytrzymałościową słupów żelbetowych poddanych dwukierunkowemu mimośrodowemu ściskaniu według normy PN-B-03264:2002. Dostępne są również narzędzia do wymiarowania prętów z modułu Rama 2D. Programy te służą do analizy statycznej, wymiarowania i sprawdzania nośności słupów żelbetowych o dowolnym kształcie przekroju, dwukierunkowo mimośrodowo ściskanych według normy PN-EN 1992-1-1 Eurokod 2: wrzesień 2008.

Projektowanie konstrukcji z betonu obejmuje również fundamenty. W tym zakresie dostępne są programy do projektowania stóp fundamentowych. Analiza konstrukcji żelbetowych pozwala na określenie nośności gruntu w poziomie posadowienia, obliczanie naprężeń w narożach fundamentu, wymiarowanie podstawy na zginanie oraz sprawdzanie stateczności lokalnej. Programy do kompleksowego projektowania pojedynczych żelbetowych stóp fundamentowych i ław fundamentowych, usytuowanych bezpośrednio na gruncie, są zgodne z normą PN-EN 1992-1-1 Eurokod 2. Inne programy służą do sprawdzania nośności gruntu, naprężeń pod ścianą, przechylenia korony ściany, wymiarowania ściany i podstawy na zginanie, sprawdzania stateczności oraz analizy osiadań. Programy te pozwalają na wykonywanie rysunków konstrukcyjnych w formacie DXF. Automatycznie zostaną wykonane obliczenia statyczne i wymiarowanie zaprojektowanej konstrukcji.

Specjalistyczne Kalkulatory Inżynierskie

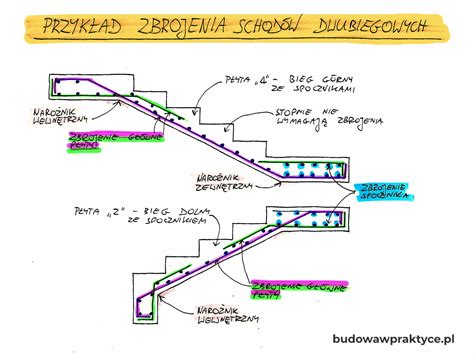

Oprócz podstawowych elementów konstrukcyjnych, istnieją również dedykowane narzędzia do analizy bardziej złożonych form. Program do analizy i wymiarowania biegów i spoczników żelbetowych schodów płytowych wykonuje dobór zbrojenia na podstawie warunku nośności, warunków użytkowych (wielkości rys i ugięcia), z uwzględnieniem warunków konstrukcyjnych. Program pozwala na sprawdzanie nośności podstawowych konstrukcji murowych, takich jak ściana, pasmo ściany i filary murowe.

Dla analizy podłoża gruntowego dostępne są programy do analizy naprężeń dla uwarstwionego podłoża gruntowego, sprawdzania wielkości osiadań oraz przechylenia poszczególnych fundamentów i całego obiektu, przy uwzględnieniu wzajemnych wpływów wielu sąsiednich, różnie obciążonych fundamentów. Program umożliwia projektowanie palowania w podłożu warstwowym. Program wykonuje obliczenia statyczne i sprawdzanie nośności grodzic stalowych, wbitych w grunt uwarstwiony, a także wykresy i obliczenia do projektu budowlanego.

Zaawansowane Oprogramowanie i Normy Projektowe

Innowacyjny program CAE pozwala na projektowanie dowolnych płaskich i przestrzennych układów prętowych według norm PN i PN-EN. Projektowanie fundamentów bezpośrednich, obliczenia statyczne i wymiarowanie żelbetowych stóp fundamentowych odbywa się według normy PN-EN 1997-1 Eurokod 7. Wymiarowanie prętowych elementów żelbetowych wykonywane jest według normy PN-EN 1992-1-1 Eurokod 2: Projektowanie konstrukcji z betonu. Program pozwala na projektowanie dowolnych płaskich układów prętowych według norm PN i PN-EN. Intuicyjne i szybkie projektowanie fundamentów bezpośrednich, obliczenia statyczne i wymiarowanie stóp fundamentowych odbywa się według normy PN-EN 1997-1 Eurokod 7. Program pozwala na wymiarowanie elementów konstrukcji żelbetowych według normy PN-EN 1992-1-1 Eurokod 2.

Istnieją również specjalistyczne narzędzia do obliczeń w warunkach pożarowych. PROGRAM DO PROFESJONALNYCH OBLICZEŃ INŻYNIERSKICH został opracowany na podstawie normy europejskiej PN-EN 1992-1-2 (EC2). Pozwala on na wyznaczenie wymaganych wymiarów słupa żelbetowego wraz z otuliną w warunkach pożarowych. W programie przedstawiono Metodę A (Tablica 5.2a), w której wymaga się spełnienia trzech głównych warunków: ograniczenia długości efektywnej słupa do 3,0m, ograniczenia mimośrodu pierwszego rzędu w warunkach pożarowych i ograniczenia w stosunku do maksymalnego stopnia zbrojenia. Przedstawiono również Metodę B (Tablica 5.2b), w której ograniczona jest smukłość słupa i spełnione są ograniczenia dotyczące mimośrodu pierwszego rzędu. Dodatkowo dostępne są 9 tablic załącznika informacyjnego C, w których bardziej szczegółowo (w stosunku do metody B) przedstawiono interesujące wymiary słupów wraz z odległościami od osi zbrojenia.

Kalkulatory Arkuszowe i ich Zastosowanie

Kalkulatory inżynierskie to arkusze, które można pobrać na swój komputer w celu wykonania zaawansowanych obliczeń z zakresu inżynierii budowlanej. Każdy z arkuszy służy do obliczania innych parametrów. W kategoriach „Beton”, „Stal”, „Drewno” oraz „Inne” znajdują się narzędzia do wymiarowania typowych elementów konstrukcyjnych. Każda kategoria reprezentuje materiał, w którym znajdują się odpowiednio przygotowane programy do obliczania typowych elementów konstrukcyjnych, takich jak np. belka czy słup. Kalkulator pozwala na zwymiarowanie (geometria, wymagane zbrojenie, itp.) tych elementów na podstawie sił zewnętrznych oraz warunków brzegowych, które wprowadza użytkownik. Z programów mogą korzystać zarówno projektanci konstrukcji, kierownicy projektów, studenci uniwersytetów technicznych, jak i fachowcy o wiedzy inżynierskiej. Sprawdzą się one w biurze projektowym i na budowie.

Arkusz do obliczeń zgodnie z normą europejską PN-EN 1992 (EC2) pozwala na pełne zwymiarowanie belki żelbetowej o przekroju kwadratowym/prostokątnym zgodnie z jej postanowieniami. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryterium, informować o tym użytkownika. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

Program został oparty na normach amerykańskich ACI 440.1R-15, ACI 440.5-08 oraz ACI 318-14. Pozwala na pełne zwymiarowanie belki betonowej o przekroju prostokątnym, zbrojonej prętami niemetalicznymi - FRP (GFRP, CFRP, AFRP lub BFRP). Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

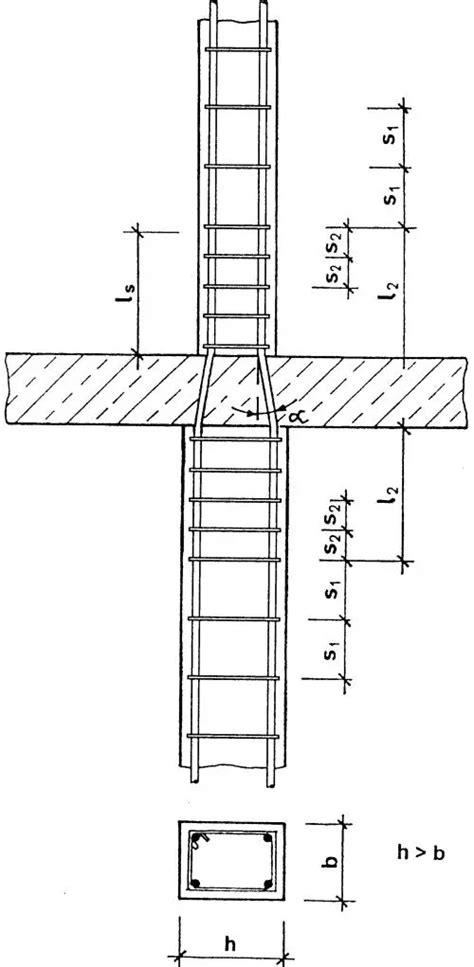

Arkusz oparty na normie europejskiej PN-EN 1992 (EC2) pozwala na pełne zwymiarowanie słupa żelbetowego zbrojonego symetrycznie zgodnie z jej postanowieniami. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

Arkusz oparty na normie europejskiej PN-EN 1997 (EC7) pozwala na pełne zwymiarowanie stopy fundamentowej zgodnie z jej postanowieniami. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

Program oparty na normie europejskiej PN-EN 1992 (EC2) oraz PN-EN 1997 (EC7) pozwala na pełne zwymiarowanie ławy fundamentowej obciążonej siłą pionową pod wewnętrzną ścianą budynku, a także ławy obciążonej siłą pionową, poziomą i momentem zginającym pod zewnętrzną ścianą budynku. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

Program oparty na normie europejskiej PN-EN 1997 (EC7) oraz polskiej PN-81 B-03020 pozwala na zwymiarowanie stopy (prostokątnej/kwadratowej) lub ławy fundamentowej w gruncie uwarstwionym w granicznym stanie użytkowalności (SGU). Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

Program oparty na normie europejskiej PN-EN 1992-1-1 (EC2) pozwala na zwymiarowanie zbrojenia ze względu na przebicie w żelbetowym stropie dla słupów wewnętrznych o przekrojach prostokątnym/kwadratowym oraz okrągłym. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem.

Program oparty na normie europejskiej PN-EN 1992 (EC2) oraz wytycznych Model Code 2010 Międzynarodowej Federacji Konstrukcji Betonowych (fib) pozwala na pełne zwymiarowanie ścinanego styku między betonami ułożonymi w różnych terminach, w zależności od stopnia jego zbrojenia, szorstkości powierzchni, a ponadto naprężenia ściskającego od przyłożonego ewentualnego docisku. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem.

Program został opracowany na podstawie normy europejskiej PN-EN 1992-1-2 (EC2). Pozwala na wyznaczenie wymaganych wymiarów słupa żelbetowego wraz z otuliną w warunkach pożarowych. W programie zostały przedstawione: Metoda A (Tablica 5.2a) - w której wymaga się spełnienia 3 głównych warunków - ograniczenia długości efektywnej słupa do 3,0m, ograniczenia mimośrodu pierwszego rzędu w warunkach pożarowych i ograniczenia w stosunku do maksymalnego stopnia zbrojenia; Metoda B (Tablica 5.2b) - w której ograniczona jest smukłość słupa i spełnione są ograniczenia dotyczące mimośrodu pierwszego rzędu; 9 tablic załącznika informacyjnego C, w których bardziej szczegółowo (w stosunku do metody B) zostały przedstawione interesujące wymiary słupów wraz z odległościami od osi zbrojenia.

Program został oparty na normie europejskiej PN-EN 1992 (EC2) oraz Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych (WT). Pozwala na pełne zwymiarowanie 5 rodzajów schodów żelbetowych: jednobiegowych, dwubiegowych, łamanych, zabiegowych i podwójnie zabiegowych. Całość została tak opracowana, aby na każdym kroku sprawdzać warunki krytyczne i w razie niespełnienia danego kryteria, informować o tym użytkownika odpowiednim monitem. Forma arkusza jest przejrzysta i czytelna, a każdy obliczany parametr został opisany.

Rozwój i Usprawnienia Oprogramowania

Rynek oprogramowania inżynierskiego stale ewoluuje, a twórcy systematycznie ulepszają swoje produkty. Przykładem są aktualizacje programów, takie jak: zaktualizowany program Belka żelbetowa do wersji 3.0, zaktualizowany program Stopa fundamentowa do wersji 2.0, zaktualizowany program Fundamenty SGU do wersji 1.1c, zaktualizowany program Schody żelbetowe do wersji 2.0c. Dodano również nowe programy: Schody żelbetowe v2.0, Styk betonów v1.0, Odporność ogniowa słupa v1.0. Wersja początkowa pakietu stanowiła fundament dla dalszego rozwoju.

Opinie użytkowników potwierdzają przydatność tych narzędzi. "Jestem bardzo zadowolony z Kalkulatorów Inżynierskich. Programy te są wyjątkowo pomocne w wymiarowaniu i weryfikacji obliczeń otrzymanych z zewnątrz. Miałem obawy co do sposobu ich działania, jednak zostały rozwiane przy pierwszym użyciu. Wielką zaletą jest brak natłoku zbędnych informacji, które pozorują ich przydatność, a mają za zadanie tylko zwiększyć objętość notki obliczeniowej dla potwierdzenia ich 'profesjonalizmu'. Mogę z pewnością polecić Kalkulatory Inżynierskie kolegom po fachu ze względu na praktyczność zastosowania i rzeczowość wyników" - pisze Mateusz Nowak z A.S.M. "Korzystam z programów Kalkulatory Inżynierskie w mojej codziennej pracy do obliczeń związanych z wymiarowaniem elementów drewnianych, żelbetowych oraz stalowych. Programy są intuicyjne, a także znacząco usprawniają proces projektowania. Jestem bardzo zadowolona z ich działania. Obecnie posiadam pakiety do obliczeń konstrukcji stalowych i żelbetowych" - dzieli się inna użytkowniczka. "Powyższe oprogramowanie jest intuicyjne, łatwe w obsłudze, a co za tym idzie w znaczący sposób ułatwia projektowanie. Jestem bardzo zadowolony z ich działania. Zdecydowanie polecam je osobom poszukującym oprogramowania do obliczeń z zakresu wymiarowania konstrukcji. Myślę, że w miarę dalszego rozwoju…"

Program stanowi kalkulator obliczeń wytrzymałościowych dla przekrojów żelbetowych zgodnie z normą PN-B-03264:2002. Dla elementów o podanej charakterystyce materiałowo-konstrukcyjnej i zadanych obciążeniach (siłach przekrojowych) program wyznacza zbrojenie z warunków stanów granicznych nośności przy zachowaniu normowych warunków konstrukcyjnych, a następnie sprawdza stany graniczne użytkowalności. Możliwy jest wybór klas betonu od B15 do B60, przy czym program umożliwia stosowanie oznaczenia klasy betonu literą B (np. B25) lub literą C (np. cyfra odpowiadająca wytrzymałości na ściskanie). Blok wyników tekstowych zawierający warunki SGN i/lub SGU, poprzedzony wynikami pośrednimi (jak np. automatyczne wyznaczanie wartości parametrów i własności, jak np. obszerny plik pomocy (tzw.

Żelbet jest kompozytem, w którym beton odpowiada za przenoszenie naprężeń ściskających, a stal naprężeń rozciągających. Dzięki tej synergii możliwe jest tworzenie różnorodnych konstrukcji, które charakteryzują się wysoką wytrzymałością, sztywnością, trwałością i odpornością na zmienne oraz agresywne warunki środowiskowe. Żelbet najpowszechniej stosowany jest w budownictwie infrastrukturalnym, kubaturowym i przemysłowym. Niniejsze kalkulatory wspomogą profesjonalnie określić geometrię elementów budynku (np. słupa żelbetowego) na podstawie wprowadzonych danych obliczeniowych.
