Szalunek, znany również jako deskowanie, jest jednym z kluczowych elementów w procesie realizacji konstrukcji betonowych, niezbędnym na każdym etapie budowy, od fundamentów po stropy i ściany. Jego podstawowa rola polega na kształtowaniu i tymczasowym podtrzymywaniu masy betonowej do momentu, aż osiągnie ona wymaganą wytrzymałość i stabilność. Bez odpowiednio wykonanego szalunku, uzyskanie pożądanego kształtu i parametrów konstrukcji żelbetowych byłoby niemożliwe. W dzisiejszym budownictwie, obok tradycyjnych metod, króluje szeroka gama nowoczesnych systemów szalunkowych, które znacząco wpływają na efektywność, bezpieczeństwo i jakość wykonania prac.
Czym są szalunki i dlaczego decydują o wyniku prac?
Szalunek to tymczasowa konstrukcja, która tworzy formę dla wylewanego betonu. Jej zadaniem jest nie tylko nadanie kształtu, ale również przejęcie ciężaru świeżej mieszanki betonowej oraz przeniesienie naprężeń powstających podczas jej wibrowania i wiązania. Jakość wykonania szalunku bezpośrednio przekłada się na jakość powierzchni betonowej, dokładność wymiarów finalnego elementu, a także na tempo prowadzonych robót. Zaniedbania na etapie szalowania mogą skutkować koniecznością kosztownych poprawek, opóźnieniami w harmonogramie, a w skrajnych przypadkach nawet zagrożeniem bezpieczeństwa.
W kontekście sił działających na panele szalunkowe, producenci systemów ściennych w roku 2024 podają odporność na ciśnienie świeżej mieszanki na poziomie 60-90 kN/m² dla paneli uniwersalnych, a nawet do 120 kN/m² dla rozwiązań dedykowanych do ciężkich zastosowań. Szybkość betonowania zwykle ogranicza się do 1,0-2,0 m/h przy temperaturze 20°C, co potwierdzają aktualne karty techniczne wiodących marek. Przekroczenie tych parametrów może prowadzić do wyboczenia elementów szalunku, przecieków mieszanki, a w konsekwencji do potrzeby wykonania prac naprawczych.
Rodzaje szalunków - dopasowanie do geometrii i tempa robót
Nie istnieje jeden uniwersalny typ deskowania, który obsłużyłby cały obiekt budowlany. Kluczowe jest dobranie odpowiedniego systemu szalunkowego do konkretnej geometrii konstrukcji, oczekiwanego tempa robót oraz dostępnego sprzętu. Poniżej przedstawiono najczęściej stosowane rodzaje szalunków wraz z ich charakterystyką i decyzjami podejmowanymi na etapie projektowania.

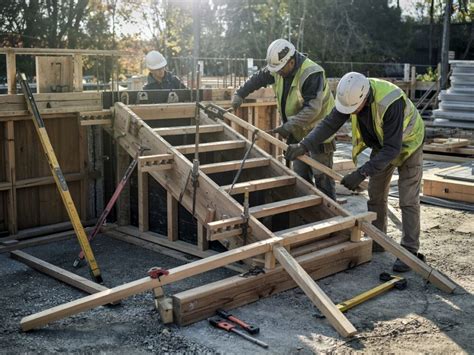

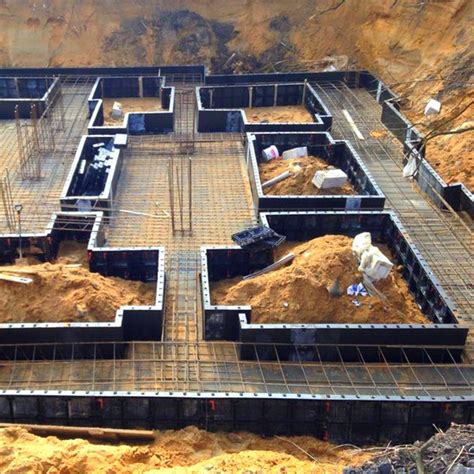

Szalunki Fundamentowe i Liniowe
Szalunki te są kluczowe przy formowaniu fundamentów budynków, takich jak ławy fundamentowe, stopy fundamentowe, czy ściany podziemne. Muszą być one szczególnie mocne, aby wytrzymać ciężar i nacisk świeżo wylanego betonu, a także parcie gruntu w wykopach. Zazwyczaj wykonuje się je z mocnego drewna, płyt drewnopochodnych, elementów metalowych (stal/aluminium), lub jako gotowe rozwiązania systemowe.
W przypadku fundamentów, popularne są panele o wysokościach od 0,9 do 1,5 m, które można łatwo przestawiać ręcznie. Jeśli planuje się budowę długich odcinków fundamentów, warto wybrać moduły umożliwiające szybkie łączenia i minimalizujące liczbę potrzebnych ściągów. Kluczowym aspektem jest dobór systemu do rodzaju, nośności i głębokości przemarzania gruntu. Gotowe rozwiązania systemowe mogą znacząco przyspieszyć prace w porównaniu do tradycyjnego deskowania z desek i stempli.
Szalunki Ścienne
Służą do betonowania pionowych elementów konstrukcyjnych, takich jak ściany nośne, ściany fundamentowe czy ściany podziemne. Systemy płytowe stalowe lub aluminiowe oferują standardową wytrzymałość na ciśnienie 60-90 kN/m². Panele ciężkie i moduły do wysokich ścian mogą osiągać do 120 kN/m², co pozwala na szybsze podawanie mieszanki bez ryzyka dla konstrukcji szalunku.
Kluczowe znaczenie mają tu rodzaj ściągów (najczęściej M15/M17), uszczelki krawędziowe oraz płyty licowe. Jako licówkę spotyka się sklejki filmowane o grubości 18-21 mm lub płyty kompozytowe. Dobre płyty kompozytowe mogą wytrzymać zwykle 100-200 cykli, podczas gdy standardowa sklejka 30-50 cykli, co potwierdzają aktualne karty techniczne producentów. Wybór odpowiedniej licówki jest jedną z najszybszych dróg do obniżenia kosztu m² powierzchni betonu.

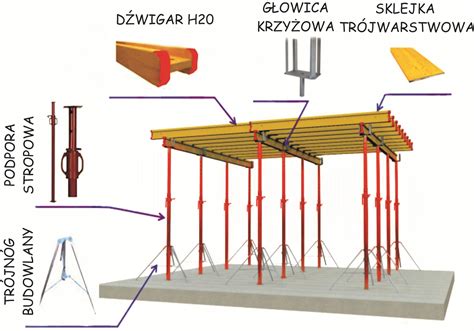

Szalunki Stropowe
Pozwalają na formowanie stropów i stropodachów. Mogą to być tradycyjne deski lub, co jest coraz częstsze, gotowe systemy z dźwigarami i podporami stalowymi lub aluminiowymi, na których układa się płytę szalunkową (sklejkę lub inny panel). Szalunki stropowe dzieli się na ręczne (małowymiarowe) oraz montowane za pomocą dźwigów (wielkowymiarowe).
W przypadku stropów, oczekuje się szybkiego montażu i bezpiecznego podparcia. Podpory stalowe uznanych producentów oferują nośność rzędu 20-30 kN na podporę w typowych zakresach wysuwu. Głowice opadowe pozwalają na zdjęcie płyt i dźwigarów wcześniej, często już po 2-4 dobach przy sprzyjającej temperaturze i betonie o szybkim przyroście wytrzymałości. Takie rozwiązanie zwalnia materiał do kolejnych pól i skraca cykl robót o kilka dni na kondygnacji. Choć w 2024 roku wciąż dominują lekkie i łatwe w docince dźwigary drewniane H20, w przypadku dużych rozpiętości warto rozważyć systemy kasetowe, które przyspieszają układanie i redukują liczbę potrzebnych podpór.
Szalunki Słupowe i Belkowe
Szalowanie słupów jest kluczowym etapem budowy konstrukcji żelbetowych. Aby uzyskać odpowiednią jakość wykonania, należy zadbać o właściwy dobór materiałów, staranność montażu oraz stabilność całej konstrukcji. Szalunek na słup to tymczasowa konstrukcja, która nadaje kształt betonowanemu elementowi i utrzymuje go do momentu związania betonu.
W zależności od rodzaju słupa, można stosować różne typy szalunków, np. szalunki drewniane, metalowe, kartonowe lub systemowe. Kwadratowe i prostokątne zestawy można zamknąć szybko, a okrągłe rury tracone są, gdy potrzebny jest jednorazowy odlew. W 2024 roku producenci deklarują gładkie klasy wykończenia dzięki powłokom filmowym i tolerancjom złącz, które utrzymują liniowość naroży.
Szalunki Inżynieryjne i Przesuwne
W przypadku budowy wysokich ścian oporowych, zbiorników lub tuneli, rozważa się systemy podnoszone, wózki szalunkowe oraz deskowania samowznoszące. Takie zestawy pozwalają na osiąganie dużych wysokości bez konieczności stosowania gęstego rusztowania i skracają czas potrzebny na jednostkę kubatury, co potwierdzają harmonogramy projektów mostowych i hydrotechnicznych realizowanych w 2024 roku. Deskowanie ślizgowe (ciągłe) to systemy montowane jako jednolita forma, która jest stopniowo podnoszona w miarę betonowania, np. przy ścianach kominów czy zapór. Pozwala to na nieprzerwane wylewanie bez demontażu formy.
Materiały i Akcesoria do Szalunków
Współczesne systemy szalunkowe wykorzystują różnorodne materiały, od których zależy przebieg, trwałość i efektywność procesu budowlanego.
- Drewno i płyty drewnopochodne: Charakteryzują się łatwością obróbki i niskimi kosztami. Największą wadą szalunków drewnianych pozostaje ograniczona liczba cykli ich użycia oraz dłuższy czas montażu. Sklejka wodoodporna jest często stosowana tam, gdzie używa się szalunku systemowego, będąc trwalszą od zwykłych desek drewnianych i nadając się do wielokrotnego użytku.
- Stal: Zapewnia wysoką wytrzymałość na obciążenia. Stalowe elementy można wielokrotnie montować, uzyskując jednolitą, gładką powierzchnię. Ich ciężar przekłada się jednak na większe nakłady montażowe i wymagań sprzętowych. Panele stalowe ważą zwykle 40-60 kg/m².
- Aluminium: Główną zaletą jest wytrzymałość przy stosunkowo małym ciężarze, co ułatwia montaż szalunków aluminiowych (zwłaszcza wielkopowierzchniowych) i minimalizuje zużycie siły roboczej. Panele aluminiowe ważą 25-35 kg/m². Profile aluminiowe łączy się z wodoodporną sklejką lub kompozytem, tworząc lekkie, a jednocześnie trwałe panele.
- Tworzywa sztuczne (PP, kompozyty): Wykonane z nich szalunki zyskują popularność dzięki odporności na korozję, łatwości czyszczenia i niskiej masie. Ich główną wadą jest ograniczona odporność na wysoką temperaturę oraz relatywnie wysoki koszt jednostkowy. Stosuje się je głównie w prefabrykacji lub budownictwie modułowym. Materiały kompozytowe, takie jak włókno szklane lub wzmocnione tworzywa sztuczne, są stosowane w niektórych rodzajach szalunków ze względu na lekkość, wytrzymałość i odporność na korozję.

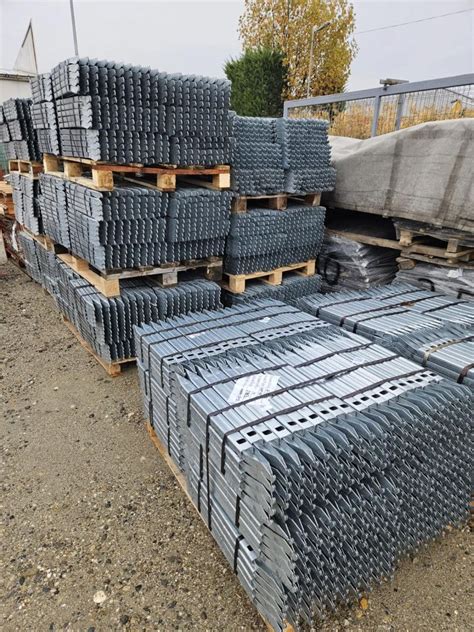

Akcesoria do szalunków odgrywają kluczową rolę w zapewnieniu prawidłowego przebiegu prac. Należą do nich:
- Ściągi: Elementy łączące przeciwległe panele szalunkowe, przenoszące siły rozporu. Najczęściej stosuje się ściągi z gwintem trapezowym (np. M15/M17).
- Dystanse: Zapewniają utrzymanie projektowanej grubości otuliny zbrojenia, co jest kluczowe dla trwałości konstrukcji.
- Płyty licowe: Warstwa bezpośrednio stykająca się z betonem, wpływająca na jakość powierzchni. Mogą to być sklejki filmowane lub płyty kompozytowe.
- Płyny antyadhezyjne: Zmniejszają przywieranie betonu do poszycia szalunku, ułatwiając demontaż i czyszczenie. Użycie środka antyadhezyjnego na poziomie 0,02-0,08 l/m² znacząco usprawnia pracę.
- Podpory i stemple: Elementy nośne przenoszące obciążenia ze szalunków stropowych na podłoże.
- Zamki i kliny: Elementy łączące panele szalunkowe w systemach modułowych.
Montaż i Demontaż Szalunków - Klucz do Bezpieczeństwa i Efektywności
Przygotowanie podłoża jest pierwszym, kluczowym krokiem przed rozpoczęciem montażu szalunków. W przypadku szalunków fundamentowych wymaga to niwelacji terenu i wyrównania podłoża. Montaż paneli szalunkowych powinien odbywać się zgodnie z instrukcjami producenta i obowiązującymi normami.
Decyzja o tym, kiedy zdjąć szalunek, jest kluczowa i zależy od kilku czynników, w tym od stwardnienia i wytrzymałości betonu. Beton osiąga pełną wytrzymałość zazwyczaj po około 28 dniach, jednak ten czas może się różnić w zależności od rodzaju użytego materiału, warunków otoczenia (temperatura, wilgotność) oraz specyfikacji projektu. W przypadku szalunków stropowych, ważne jest, aby poczekać na osiągnięcie pełnej wytrzymałości betonu, ponieważ stropy są narażone na większe obciążenia. Głowice opadowe w systemach stropowych pozwalają na wcześniejsze odzyskanie płyt i dźwigarów, co skraca cykl robót.
Bezpieczeństwo podczas montażu i demontażu jest priorytetem. Należy przestrzegać instrukcji, norm i regularnie kontrolować stan elementów szalunkowych, takich jak zamki, podpory i ściągi. Zaplanowanie rozmieszczenia stężeń oraz odczytanie dopuszczalnych obciążeń ściągów i podpór są niezbędne do zapewnienia stabilności konstrukcji.
Koszty i Wynajem Szalunków
Koszty wykonania szalunku zależą od wielu czynników, takich jak rodzaj szalunku, materiały użyte do jego produkcji oraz złożoność konstrukcji. Tradycyjne szalunki drewniane są zazwyczaj tańsze w produkcji, ale mogą wymagać więcej pracy ręcznej. Wynajem szalunków systemowych jest popularną opcją, szczególnie dla firm, które nie chcą ponosić kosztów zakupu. Pozwala to na dostosowanie rodzaju szalunków do specyficznych potrzeb projektu bez konieczności inwestowania w pełny zestaw.
Przy krótkich kontraktach lub projektach o zmiennym harmonogramie, wynajem szalunków jest zazwyczaj bardziej opłacalny. Przy długich cyklach i powtarzalnych rzutach, rozważenie zakupu lub leasingu może być korzystniejsze. Firmy wynajmujące często oferują kompleksowe usługi, w tym projekt ułożenia, transport, serwis paneli i wymianę uszkodzonych licówek, co zmniejsza przestoje i ryzyko.
Szalunki Tracone - Innowacja w Budownictwie
Szalunek tracony to rodzaj szalunku, który nie jest usuwany po zastygnięciu betonu, ale staje się trwałą częścią konstrukcji, a nierzadko jej dodatkowym wzmocnieniem lub izolacją. Jest często używany w miejscach trudno dostępnych lub tam, gdzie demontaż tradycyjnego szalunku byłby niepraktyczny lub zbyt kosztowny. Materiały używane do szalunków traconych to zazwyczaj pustak szalunkowy, lekkie tworzywa sztuczne, wodoodporna sklejka lub specjalne płyty kompozytowe.

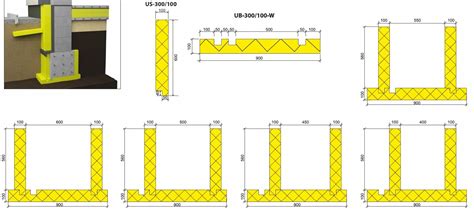

Jednym z przykładów są szalunki tracone ław fundamentowych, będące połączeniem prętów stalowych i folii, które tworzą kratownicę obłożoną folią, zapobiegającą wyciekom betonu i stanowiącą hydroizolację. Szalunki tracone z płyt XPS (polistyren ekstrudowany) zapewniają zarówno formę dla betonu, jak i izolację termiczną ław fundamentowych.
W przypadku wieńców, producenci systemów do budowy ścian murowanych proponują specjalne płytki lub pustaki do obudowy wieńców, pełniące funkcję szalunku traconego. Są to elementy z ceramiki, keramzytobetonu, silikatów lub betonu komórkowego.
Nadproża - belki żelbetowe nad otworami - mogą być wykonane z kształtek U, które po umieszczeniu zbrojenia i wypełnieniu betonem, stają się integralną częścią konstrukcji.
Szalunki Styropianowe - Energooszczędność i Izolacja
Szalunki styropianowe to specjalny rodzaj szalunków wykonanych z wysokiej jakości styropianu (polistyrenu ekspandowanego). Są one stosowane głównie do tworzenia izolowanych ścian betonowych, szczególnie w budownictwie energooszczędnym i pasywnym. Łączą w sobie funkcje formy do betonu oraz izolacji termicznej, co czyni je popularnym rozwiązaniem w nowoczesnym budownictwie mieszkaniowym.
Szalunki takie mogą być również wykorzystywane do tworzenia płyt fundamentowych, gdzie płyty termoizolacyjne stanowią "deskowanie" dla żelbetowej płyty.
Szalunki do Wykopów - Stabilizacja i Bezpieczeństwo
Szalunki do wykopów to konstrukcje używane do stabilizowania ścian wykopów, szczególnie przy głębokich lub niestabilnych glebach. Ich głównym zadaniem jest zapobieganie osuwaniu się ziemi i zabezpieczenie wykopu przed zawaleniem, co jest kluczowe dla bezpieczeństwa pracowników i ochrony pobliskiej infrastruktury. Mogą być wykonane z drewna, stali lub tworzyw sztucznych.
Podsumowanie
Szalunki prostokątne i inne rodzaje deskowań są nieodzownym elementem procesu budowlanego, wpływającym na wytrzymałość, kształt i estetykę finalnych konstrukcji betonowych. Od tradycyjnych desek po zaawansowane systemy modułowe, wybór odpowiedniego rozwiązania zależy od skali projektu, wymagań technicznych, budżetu oraz priorytetów związanych z czasem realizacji i bezpieczeństwem. Nowoczesne systemy szalunkowe, w tym szalunki tracone, znacząco usprawniają prace budowlane, oferując nie tylko formę dla betonu, ale również dodatkowe korzyści w postaci izolacji, wzmocnienia czy przyspieszenia harmonogramu. Zrozumienie zasad działania, materiałów i zastosowań poszczególnych typów szalunków jest kluczowe dla osiągnięcia sukcesu w każdym projekcie budowlanym.
