System Environnn Flex Roll stanowi innowacyjne rozwiązanie w zakresie ogrzewania podłogowego, znajdując zastosowanie pod różnymi rodzajami wykończeń, takimi jak panele laminowane czy wykładziny. Produkt ten, charakteryzujący się konstrukcją z folii aluminiowanej, został zaprojektowany z myślą o łatwości montażu i niezawodności działania. Niniejszy artykuł przedstawia kompleksowe informacje dotyczące specyfiki produktu, procesu instalacji, testowania oraz podstawowych zasad konserwacji, opierając się na dostarczonych materiałach.
Charakterystyka Produktu Environnn Flex Roll
Produkt Environnn Flex Roll jest dostarczany w formie srebrnej rolki, na której widnieje wyraźne oznaczenie "tą stroną do góry", wskazujące prawidłową orientację podczas montażu. Kluczowym elementem systemu jest tzw. "zimny przewód" (cold lead), który zazwyczaj jest częścią w kolorze czarnym i wymaga odpowiedniego poprowadzenia do termostatu. Na samej rolce znajduje się również etykieta UL, która jest niezwykle ważna. Potwierdza ona, że produkt jest certyfikowany przez cULus, co gwarantuje spełnienie rygorystycznych norm bezpieczeństwa i jakości.
Etykieta ta dostarcza kluczowych danych technicznych, takich jak napięcie (voltage), moc (wattage), natężenie prądu (amperage) oraz rezystancję w omach (ohms resistance) dla danego odcinka maty grzewczej. Zrozumienie tych parametrów jest fundamentalne dla prawidłowej instalacji i późniejszego użytkowania systemu.
Okablowanie i systemy napięciowe
System Flex Roll występuje w dwóch głównych wariantach napięciowych, które są sygnalizowane przez kolorystykę zimnych przewodów:
- System 120-woltowy: Charakteryzuje się obecnością pary przewodów w kolorze żółtym i czarnym, wraz z przewodem uziemiającym.
- System 240-woltowy: W tym przypadku spotykamy parę przewodów w kolorze czerwonym i czarnym, również z przewodem uziemiającym.
Niezwykle istotne jest, aby podczas instalacji stosować materiały o jednolitym napięciu. Mieszanie komponentów 120V z 240V jest niedopuszczalne i może prowadzić do poważnych uszkodzeń systemu lub zagrożeń bezpieczeństwa. Cała instalacja musi być spójna pod względem napięcia.
Kluczowe Etapy Instalacji i Testowania
Prawidłowa instalacja systemu Environnn Flex Roll wymaga precyzji i skrupulatności, szczególnie w zakresie testowania elektrycznego. Proces ten można podzielić na kilka kluczowych etapów, które zapewniają bezpieczeństwo i optymalną wydajność ogrzewania podłogowego.
Testowanie przed instalacją
Zanim jakikolwiek element systemu zostanie zamontowany na stałe, kluczowe jest przeprowadzenie dokładnych testów elektrycznych przy użyciu cyfrowego omomierza. Pozwala to na weryfikację stanu technicznego maty grzewczej i wykrycie ewentualnych wad fabrycznych lub uszkodzeń powstałych podczas transportu.
Pomiar rezystancji:
- Dla systemu 120V (przewody żółty i czarny): Podłącz czerwoną sondę omomierza do żółtego przewodu, a czarną sondę do czarnego przewodu.
- Dla systemu 240V (przewody czerwony i czarny): Podłącz czerwoną sondę do czerwonego przewodu, a czarną sondę do czarnego przewodu.
- Odczytana wartość rezystancji powinna być zgodna z wartością podaną na etykiecie UL umieszczonej na rolce. Na przykład, jeśli etykieta wskazuje 530 omów, a miernik pokazuje 0.53 na zakresie 20K, oznacza to prawidłową rezystancję. Należy pamiętać, że każda mata ma unikalny odczyt omowy, który jest niezbędny do udokumentowania na karcie gwarancyjnej.
Test ciągłości z uziemieniem:
- Ten etap ma na celu sprawdzenie, czy nie występuje zwarcie do przewodu uziemiającego.
- Podłącz czerwoną sondę omomierza do czarnego przewodu, a czarną sondę do przewodu uziemiającego.
- Następnie powtórz test, podłączając czerwoną sondę do przewodu czerwonego (lub żółtego w systemie 120V), a czarną sondę do przewodu uziemiającego.
- W obu przypadkach odczyt na omomierzu powinien wskazywać brak ciągłości, czyli wartości takie jak "inf" (nieskończoność), "OL" (przeciążenie) lub "1" (w zależności od modelu miernika). Jakikolwiek odczyt omowy w tym teście świadczy o zwarciu i dyskwalifikuje matę.
Dokładne udokumentowanie wyników tych pomiarów na karcie gwarancyjnej jest kluczowe dla ewentualnych przyszłych reklamacji lub diagnostyki.
Przygotowanie podłoża
W przypadku instalacji na podłożu betonowym, zaleca się zastosowanie warstwy izolacyjnej, na przykład korka. Korek pełni kilka istotnych funkcji:
- Izolacja termiczna: Zapobiega utracie ciepła w kierunku płyty betonowej, kierując je efektywnie w górę, do pomieszczenia. Dzięki temu odczuwalna temperatura podłogi jest wyższa, a system działa bardziej ekonomicznie.
- Trasa dla przewodów: Stanowi dogodną przestrzeń do poprowadzenia zimnych przewodów od maty grzewczej do ściany i termostatu.
Podczas układania materiału izolacyjnego, np. korka, należy stosować wzór cegiełkowy (przesunięcie), aby zapewnić równomierne rozłożenie ciężaru i uniknąć powstawania szczelin.
Montaż maty grzewczej
System Environnn Flex Roll, dzięki swojej konstrukcji, oferuje znaczną elastyczność montażu, umożliwiając dopasowanie do pomieszczeń o nieregularnych kształtach. Kabel grzewczy posiada otwarte pętle na końcach, co pozwala na precyzyjne docinanie i formowanie maty za pomocą zwykłych nożyczek.
Kluczowe zasady montażu:
- Strona z przewodem skierowana w dół: Jest to absolutnie fundamentalna zasada. Podczas instalacji, strona maty zawierająca przewody grzewcze musi być zawsze skierowana w dół, w stronę podłoża. Zapewnia to ochronę przewodów przed uszkodzeniem oraz prawidłowe rozprowadzanie ciepła.
- Cięcie i formowanie: Używaj ostrych nożyczek do wykonania niezbędnych cięć. Można swobodnie docinać i obracać matę, aby dopasować ją do kształtu pomieszczenia. Ważne jest, aby cięcie wykonywać pomiędzy przewodami, a nie przecinać sam przewód grzewczy. Podnoszenie kabla przed cięciem poniżej zapewnia płynne przejście.
- Unikanie kontaktu przewodów: Należy zadbać o to, aby pętle sąsiednich odcinków maty były przesunięte względem siebie, co zapobiega bezpośredniemu stykaniu się przewodów grzewczych.
- Oznaczenia: Zaleca się zaznaczenie na podłożu (np. na korku) punktu startowego maty, miejsca wyprowadzenia zimnego przewodu oraz miejsca jego wejścia do maty. Ułatwia to późniejsze precyzyjne wycięcie odpowiednich otworów.
- Płaskie podłoże: Po wykonaniu niezbędnych cięć i dopasowaniu maty, należy upewnić się, że powierzchnia jest równa. Wszelkie nierówności, szczególnie w miejscach łączeń i zwrotów, mogą prowadzić do efektu "chwiejności" podczas chodzenia po gotowej podłodze.
Testowanie po instalacji (przed finalnym wykończeniem)
Po ułożeniu i uformowaniu maty grzewczej, ale przed położeniem ostatecznego wykończenia podłogowego (np. paneli laminowanych), konieczne jest ponowne przeprowadzenie testu elektrycznego. Jest to drugi kluczowy pomiar, który potwierdza, że podczas cięcia i formowania nie doszło do uszkodzenia przewodów.
- Należy wykonać pomiar rezystancji pomiędzy głównymi przewodami (żółty/czerwony i czarny) oraz test ciągłości z uziemieniem, analogicznie jak przed instalacją.
- Wyniki tego pomiaru również należy zanotować.
Testowanie po położeniu wykończenia podłogowego
Ostatni pomiar należy wykonać po zainstalowaniu ostatecznej warstwy podłogowej. Ten trzeci odczyt jest równie ważny jak poprzednie. Zapewnia on potwierdzenie, że system działa poprawnie po całkowitym zakończeniu prac montażowych. Wszystkie trzy odczyty (przed instalacją, po ułożeniu maty, po położeniu wykończenia) powinny zostać starannie udokumentowane na karcie gwarancyjnej.
Integracja z Termostatem i Czujnikiem Temperatury
Prawidłowe podłączenie systemu do termostatu i właściwe umiejscowienie czujnika temperatury są kluczowe dla efektywnego i bezpiecznego działania ogrzewania podłogowego.
Poprowadzenie przewodów
- Zimny przewód (cold lead): Ten przewód, wyprowadzony z maty grzewczej, musi zostać poprowadzony do miejsca instalacji termostatu. Sposób jego poprowadzenia zależy od konfiguracji instalacji. W przypadku pojedynczej maty, można zastosować peszel lub dedykowany kanał w ścianie. Przy większej liczbie mat, bardziej praktyczne może być zainstalowanie puszki połączeniowej na poziomie podłogi, do której podłączone zostaną wszystkie zimne przewody, a następnie jeden przewód poprowadzony do termostatu. Lokalnie obowiązujące przepisy mogą wymagać prowadzenia przewodów w ochronnych peszlach.
- Przewód czujnika temperatury: Czujnik temperatury, odpowiedzialny za monitorowanie faktycznej temperatury podłogi, wymaga starannego umiejscowienia. Powinien on zostać umieszczony w specjalnie przygotowanym miejscu, zazwyczaj w otwartej pętli maty grzewczej, w odległości około 15 cm od krawędzi. Ważne jest, aby przewód czujnika nie biegł równolegle do przewodów zasilających matę grzewczą, co mogłoby zakłócić odczyty termostatu. Należy unikać umieszczania czujnika bezpośrednio nad przewodem grzewczym.

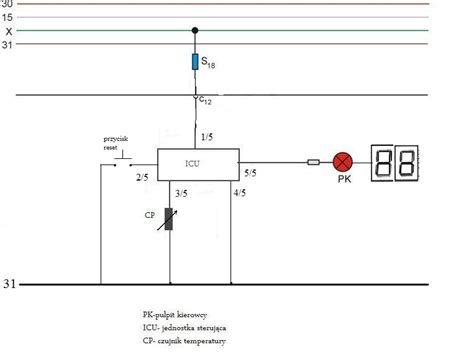

Instalacja czujnika temperatury
Instalacja czujnika temperatury wymaga precyzji:
- Przygotowanie miejsca: Należy wykonać niewielkie wgłębienie w materiale izolacyjnym (np. korku) w zaznaczonym miejscu montażu czujnika.
- Umieszczenie czujnika: Czujnik należy delikatnie umieścić we wgłębieniu, upewniając się, że nie jest on przyciśnięty ani zgnieciony.
- Zabezpieczenie: Czujnik można tymczasowo przymocować za pomocą taśmy klejącej, dbając o to, aby nie dotykał przewodów grzewczych.
- Poprowadzenie przewodu: Przewód czujnika należy poprowadzić w kierunku ściany, zgodnie z wcześniej ustalonym przebiegiem, unikając jego kontaktu z przewodami zasilającymi matę.
Testowanie czujnika temperatury
Przed ostatecznym zamknięciem instalacji, zaleca się przetestowanie czujnika temperatury:
- Ustaw omomierz na zakres 20 kΩ.
- Podłącz sondy miernika do przewodów czujnika.
- Prawidłowa wartość rezystancji czujnika powinna wynosić około 10 000 Ω (10 kΩ), z dopuszczalnym zakresem od 8 000 Ω do 18 000 Ω.
Podstawy teoretyczne i bezpieczeństwo
System Environnn Flex Roll jest produktem zaprojektowanym z myślą o bezpieczeństwie i komforcie użytkowania. Kluczowe znaczenie ma zrozumienie zasad działania oraz przestrzeganie zaleceń producenta.
Zasada działania
Maty grzewcze Environnn Flex Roll działają na zasadzie rezystancyjnego ogrzewania. Przepływ prądu elektrycznego przez specjalnie zaprojektowany przewód grzewczy generuje ciepło, które następnie jest przekazywane do otoczenia. Folia aluminiowa pełni rolę rozpraszacza ciepła oraz stanowi warstwę ochronną.
Rola etykiety UL
Certyfikat cULus (Underwriters Laboratories) potwierdza, że produkt przeszedł rygorystyczne testy bezpieczeństwa i spełnia wymagane normy. Etykieta ta jest nie tylko gwarancją jakości, ale również źródłem kluczowych informacji technicznych, niezbędnych do prawidłowej instalacji i diagnostyki.
Dlaczego pomiar rezystancji jest ważny?
Pomiar rezystancji jest podstawową metodą weryfikacji integralności elektrycznej maty grzewczej. Wartość rezystancji jest ściśle powiązana z długością i przekrojem przewodu grzewczego. Odstępstwa od wartości nominalnej mogą świadczyć o:
- Uszkodzeniu przewodu: Np. przetarciu, przecięciu, zwarciu.
- Wadzie fabrycznej: Np. nieprawidłowej grubości lub składzie materiału grzewczego.
- Nieprawidłowym połączeniu: W przypadku systemów z wieloma elementami.
Regularne pomiary, zwłaszcza przed i po instalacji, pozwalają na wczesne wykrycie potencjalnych problemów i zapobiegają poważniejszym awariom.
Znaczenie dokumentacji pomiarów
Przechowywanie dokumentacji z przeprowadzonych pomiarów rezystancji jest nie tylko wymogiem gwarancyjnym, ale przede wszystkim kluczowym elementem procesu diagnostyki w przypadku wystąpienia problemów. W sytuacji awarii, pierwszy krok serwisu technicznego będzie polegał na zapytaniu o zapisane wartości omów. Bez tych danych, skuteczne zdalne rozwiązywanie problemów jest niemożliwe.
Rozwiązywanie problemów i wsparcie techniczne
Firma zapewniająca system Environnn Flex Roll oferuje wsparcie techniczne dostępne 24 godziny na dobę, 7 dni w tygodniu. Kluczowym elementem skutecznego wsparcia jest jednak dostępność precyzyjnych danych pomiarowych.
Najczęstsze problemy i ich przyczyny
- Brak ogrzewania: Może być spowodowany przerwaniem obwodu grzewczego, uszkodzeniem zimnego przewodu, awarią termostatu lub problemem z zasilaniem.
- Niewystarczające ogrzewanie: Przyczyną może być nieprawidłowa moc systemu w stosunku do wielkości pomieszczenia, słaba izolacja podłogi lub niewłaściwe ustawienie termostatu.
- Wyświetlanie błędów na termostacie: Zazwyczaj wskazuje na problem z czujnikiem temperatury, przewodem grzewczym lub zasilaniem.
Jak uzyskać pomoc?
W przypadku problemów z systemem ogrzewania podłogowego Environnn Flex Roll, należy przygotować następujące informacje:
- Wszystkie odczyty rezystancji: Zapisane na karcie gwarancyjnej (przed instalacją, po ułożeniu maty, po położeniu wykończenia podłogowego).
- Napięcie systemu: 120V lub 240V.
- Model termostatu: Jeśli jest znany.
- Szczegółowy opis problemu: Kiedy się pojawił, jakie są objawy.
Posiadanie tych danych umożliwi zespołowi wsparcia technicznego szybką i trafną diagnozę, a w konsekwencji skuteczne rozwiązanie problemu.
Podsumowanie
System Environnn Flex Roll to zaawansowane technologicznie rozwiązanie do ogrzewania podłogowego, które dzięki swojej elastyczności i łatwości montażu, stanowi atrakcyjną opcję dla wielu użytkowników. Kluczem do sukcesu instalacji jest skrupulatne przestrzeganie instrukcji, dokładne testowanie elektryczne na każdym etapie oraz staranne dokumentowanie uzyskanych wyników. Zapewnia to nie tylko bezpieczeństwo użytkowania, ale także długotrwałą i bezproblemową pracę systemu.
