Systemy kominowe stanowią kluczowy element każdej instalacji grzewczej, odpowiedzialne za bezpieczne i efektywne odprowadzanie produktów spalania oraz zapewnienie wentylacji w budynku. W obliczu rosnącej popularności gotowych rozwiązań, kominy systemowe z trójnikiem zyskują na znaczeniu dzięki swojej szczelności, prostocie montażu i trwałości. Niniejszy artykuł szczegółowo omawia budowę i montaż takiego systemu, od podstaw po zakończenie prac.
Fundament i Cokół Kominowy: Solidne Podstawy Systemu
Budowa każdego komina, w tym systemu kominowego z trójnikiem, rozpoczyna się od solidnego fundamentu. Komin montujemy na przygotowanym wcześniej fundamencie, który powinien powstać jednocześnie z fundamentami pod ściany domu, zgodnie z projektem budowlanym. Fundament ten stanowi bazę dla całej konstrukcji, zapewniając jej stabilność i zapobiegając osiadaniu.
Po wykonaniu fundamentu, kluczowe jest przygotowanie cokołu komina. Prawidłowo wykonany cokół powinien posiadać dwie warstwy hydroizolacji - pod i na cokole. Najprostszym sposobem jego wykonania jest wypełnienie betonem wypoziomowanego pustaka kominowego. Odpowiednia wysokość modułu i jego lekkość czynią tę metodę najłatwiejszą, najszybszą i bezproblemową.
Na etapie budowy stanu surowego nie wszystkie rozwiązania docelowe są już znane. Z tego powodu, montaż komina bez odpowiednio wykonanego cokołu może doprowadzić do późniejszych komplikacji, znacznie utrudniających użytkowanie komina. Do najczęściej spotykanych problemów należy zbyt niskie posadowienie komina. Komin montujemy na etapie stanu surowego, kiedy zwykle nie ma jeszcze warstwy ocieplenia podłogi oraz wylanej posadzki. Zbyt niskie posadowienie komina powoduje późniejsze problemy, np. z odprowadzeniem kondensatu z komina lub złą wentylacją wełny mineralnej.
Montaż Zbiornika Kondensatu i Trójnika Wyczystkowego

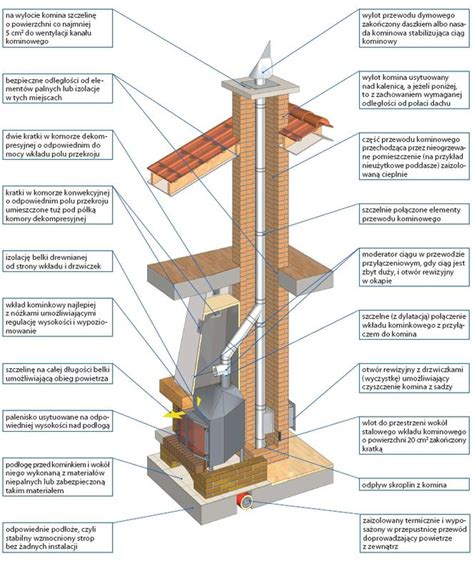

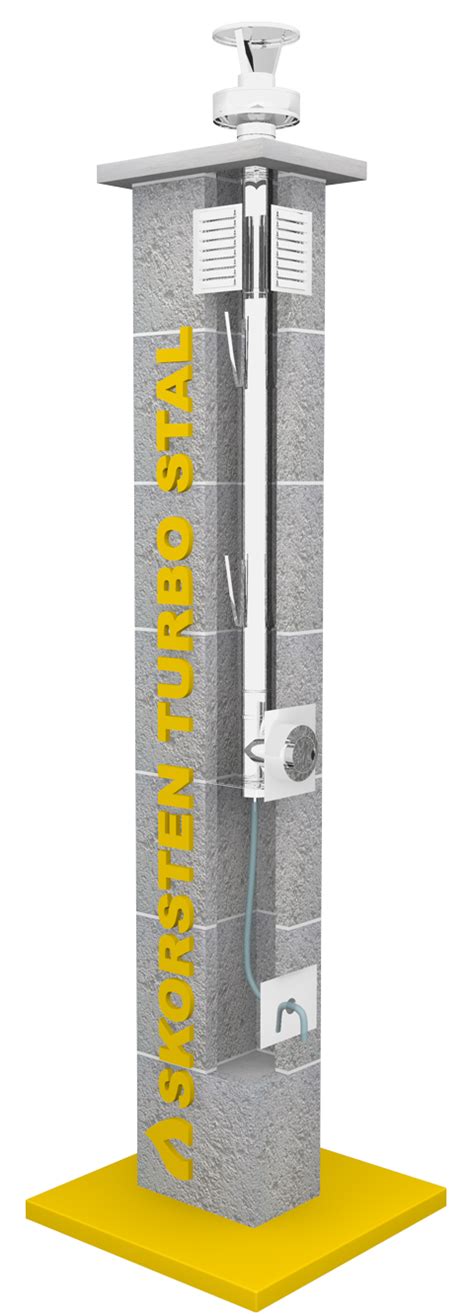

Kolejnym istotnym elementem jest zbiornik kondensatu, który stanowi podstawę komina, na której opiera się wewnętrzny ceramiczny przewód kominowy. Nieprawidłowe wypoziomowanie zbiornika kondensatu może doprowadzić, ze względu na znaczne obciążenia, do pęknięcia zbiornika kondensatu lub trójnika wyczystki. Na cokole ustawiamy drugi pustak z wyciętym wg szablonu otworem na kratkę wentylacyjną. Następnie osadzamy kształtkę ścieku kondensatu, którą należy skierować w stronę otworu.
Montaż trójnika wyczystkowego wymaga szczególnej uwagi. Wysokość trójnika wyczystkowego powinna być określona w projekcie i nie zaleca się bezpodstawnej zmiany jego położenia. Pustak pod trójnik wyczystkowy należy odpowiednio dociąć do wymiarów trójnika i drzwiczek rewizyjnych, wykorzystując do tego szablon montażowy. Wszystkie elementy ceramiczne komina łączymy przy użyciu specjalnego kitu żaroodpornego lub kleju kwasoodpornego.
Przygotowanie i Aplikacja Kleju Kwasoodpornego
Kluczowym spoiwem w systemach kominowych, szczególnie tych narażonych na działanie kwasów zawartych w spalinach, jest klej kwasoodporny. Klej kwasoodporny jest zazwyczaj w formie proszku i powinien być urabiany na budowie bezpośrednio przed aplikacją. Do przygotowanego wcześniej czystego naczynia wsypujemy siedem miarek proszku i wlewamy jedną miarkę wody, a następnie mieszamy. Po uzyskaniu równomiernej, półsuchej masy odstawiamy naczynie na około 5 minut. Uwaga: Nie wolno dolewać wody po pierwszym wymieszaniu. Po upływie 5 minut i ponownym zamieszaniu klej jest gotowy do użytku. Gotową masę klejową należy zużyć w czasie nie dłuższym niż 90 minut i nie poddawać jej oddziaływaniu słońca. Zaleca się przygotowywanie mniejszych porcji kleju kwasoodpornego, szczególnie w okresie upałów, aby uniknąć jego przedwczesnego zaschnięcia.
Montaż Trójnika Spalinowego: Kluczowe Połączenie
Montaż trójnika spalinowego jest momentem, w którym system kominowy zaczyna integrować się z urządzeniem grzewczym. Wysokość i lokalizacja przyłącza spalin powinna być ustalona z instalatorem urządzenia grzewczego. Po ustaleniu lokalizacji i wysokości przystępujemy do montażu. W obudowie wycinamy otwór wykorzystując szablon montażowy i po ustawieniu montujemy w niej jeden płat izolacji z wełny mineralnej. Następnie zwilżamy górną krawędź ceramicznego przewodu kominowego i dolną krawędź trójnika spalin. Montujemy trójnik spalin w pionie kominowym, po dopasowaniu wewnętrznej ceramiki usuwamy nadmiar kleju kwasoodpornego.
JAK ZMIENIĆ LOKALIZACJĘ TRÓJNIKA W KOMINIE CERAMICZNYM? | #002
Zasadniczym krokiem jest również oszacowanie minimalnej i maksymalnej wysokości komina. Sama jego długość narzucona jest przez wysokość budynku i ma bezpośredni wpływ na dobór średnicy. Wysokość wyczystki względem trójnika spalin ma bardzo duże znaczenie. Zasadą jest, że powyższe rzeczy ustalane są z firmą, która będzie instalowała urządzenie. Umieszczenie wlotu trójnika spalin na wysokości szóstego pustaka to jest na wysokości około 170 cm-200 cm. Minimalna wysokość przyłącza spalin to 116 cm, ale jak podkreślono - wysokość ta powinna być ustalona z instalatorem. W przypadku braku takiej możliwości, korzystniej jest zlokalizować trójnik spalin nieco wyżej niż za nisko.
Kolejnym aspektem jest optymalne umiejscowienie trójnika wyczystki względem trójnika spalinowego. Ma to na celu zapewnienie swobodnego dostępu do drzwiczek rewizyjnych, co jest kluczowe dla możliwości dokładnego wyczyszczenia komina. Trójnik wyczystki można przesunąć względem trójnika spalinowego odpowiednio o 90° lub 180°, aby uniknąć kolizji z podłączanym urządzeniem grzewczym.
Montaż Modułów Powtarzalnych: Systematyczne Działanie
Montaż kolejnych elementów komina odbywa się zgodnie z zasadą od zewnątrz do wewnątrz. Oznacza to, że montaż rozpoczynamy od obudowy, następnie montujemy izolację, a jako ostatnia jest montowana prostka kominowa. Po nałożeniu zaprawy na dolną obudowę, ustawiamy kolejny element obudowy. Po wypoziomowaniu i wypionowaniu, wewnątrz obudowy montujemy dwie płyty izolacji. Płyty łączymy w połowie szerokości obudowy. W przypadku kontynuowania dalszego montażu, nakładamy kolejną warstwę zaprawy murarskiej na obudowę. Zwilżamy górną krawędź zamontowanej prostki i dolną montowanej. Na zwilżony koniec montowanej prostki nakładamy klej kwasoodporny, a następnie montujemy prostkę w pionie kominowym. Usuwamy nadmiar kleju kwasoodpornego z wnętrza przewodu kominowego.
Przejście Przez Strop i Dach: Bezpieczeństwo i Szczelność
Komin systemowy jest konstrukcją samonośną i nie powinien być obciążany konstrukcją budynku, aby mógł swobodnie pracować. Prawidłowo wykonane przejście komina systemowego przez strop polega na wykonaniu otworu w stropie większego od zewnętrznego obrysu trzonu kominowego o minimum 3 cm. Po zmontowaniu systemu kominowego, powstałą pustkę pomiędzy stropem a obudową systemu kominowego wypełniamy twardą wełną mineralną. Późniejsza wylewka może dochodzić bezpośrednio do obudowy komina.
Podobnie rzecz się ma przy przejściu komina przez więźbę dachową. Należy zapewnić odpowiednią dylatację między kominem a elementami konstrukcyjnymi dachu. Przestrzeń pomiędzy obudową a krokwiami wypełniamy niepalnym materiałem izolacyjnym.
JAK ZMIENIĆ LOKALIZACJĘ TRÓJNIKA W KOMINIE CERAMICZNYM? | #002
Montaż Szczytu Kominowego i Zakończenie
Po osiągnięciu wysokości docelowej trzonu kominowego, przystępujemy do montażu szczytu komina. Izolacja, z przyczyn technologicznych, powinna kończyć się około 20-30 cm poniżej górnej krawędzi ostatniej obudowy. Na ostatnią obudowę centralnie ustawiamy szalunek tracony. Szalunek tracony ułatwia szalowanie płyty przykrywającej, zapewnia odpowiednią dylatację ceramice kominowej oraz stanowi jeden z elementów systemu wentylacji wełny. Na zewnątrz obudowy wykonujemy szalunek płyty przykrywającej. Kształt płyty powinien zabezpieczyć komin przed zaciekaniem. Po zakończeniu szalowania betonujemy płytę przykrywającą. Płyta przykrywająca powinna być wykonana ze spadkiem na zewnątrz komina. Na szalunku traconym jest zaznaczona wysokość, na jaką powinien być wylany beton (około 12 cm). Na zewnętrznej krawędzi płyta nie powinna mieć mniejszej grubości niż 8 cm.
Po związaniu betonu odmierzamy odległość od górnej krawędzi ostatniej prostki do górnej krawędzi stożka komina. Docinamy ceramikę na zmierzony wymiar, zwilżamy końce, nakładamy klej kwasoodporny i montujemy ostatnią prostkę w pionie kominowym. Prostka powinna wystawać ponad płytę przykrywającą około 12-15 cm.
W kwestii montażu stożka metalowego, nie ma potrzeby mocowania go śrubami do płyty betonowej. Najlepiej montować go na klej, który kładziemy na górną krawędź rury. Przed osadzeniem stożka należy pamiętać o osadzeniu (wyprostowaniu) spinek.
Finalnie komin wymaga precyzyjnej obróbki blacharskiej, która zapewni odpowiednie i szczelne połączenie z pokryciem dachowym.
Wykończenie Obudowy Kominowej Nad Dachem

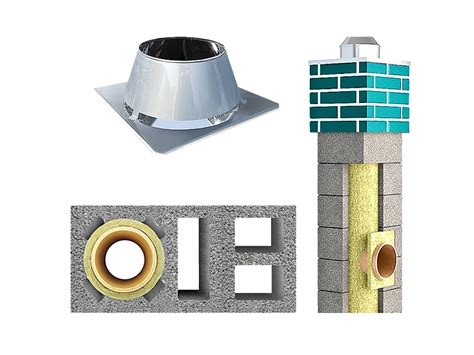

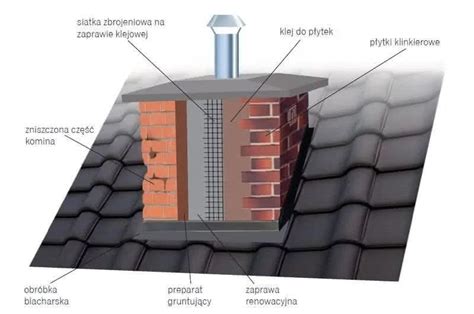

Obudowa komina ponad dachem pełni funkcję estetyczną, ale także ochronną. Powinna być odporna na działanie wilgoci powstałej z opadów atmosferycznych. W tym celu obudowę należy wykonać z cegły pełnej, łączonej zaprawą wodoodporną. Dodatkowym warunkiem jest stosowanie pełnych fug. Użycie cegieł perforowanych lub brak pełnej fugi prowadzi do nieszczelności komina i przenikania wilgoci do wnętrza budynku.
Usztywnienie Kominów w Więźbie Dachowej
W przypadku kominów wystających ponad dach, szczególnie w miejscach narażonych na silne wiatry, istotne jest ich usztywnienie. W tym celu najlepiej zastosować uchwyt mocujący komin w więźbie. Uchwyt mocujemy na obudowie komina oraz do krokwi. Przestrzeń pomiędzy obudową a krokwiami wypełniamy niepalnym materiałem izolacyjnym. Najczęstszą przyczyną rozszczelnienia obróbek dekarskich na kominie, wyłączając błędy w sztuce dekarskiej, jest niedostateczne usztywnienie trzonu kominowego w połaci dachu. Pod wpływem parcia wiatru trzon kominowy pracuje, co w konsekwencji może prowadzić do rozszczelnienia obróbek i pojawienia się zacieków. Rozwiązaniem jest odpowiednie usztywnienie trzonu kominowego w połaci w taki sposób, aby komin i połać pracowały równomiernie.
Montaż Kratki Wentylacyjnej i Drzwiczek Wyczystkowych
W otwór montażowy przymierzamy kratkę wentylacyjną, dopasowujemy jej rozmiar poprzez odpowiednie rozgięcie uchwytów, a następnie wciskamy w otwór.
Montaż drzwiczek wyczystkowych wykonujemy przed tynkowaniem trzonów kominowych. Do otworu montażowego wyczystki przymierzamy drzwiczki wyczystkowe. Uszczelniamy drzwiczki elementem nastawnym. Wycentrowujemy, wypoziomujemy, a następnie przybijamy gwoździami do obudowy komina.
Płyta Czołowa i Połączenie z Urządzeniem Grzewczym
Dokładnie mierzymy szerokość i wysokość otworu wokół króćca trójnika spalin. Następnie docinamy płytę czołową na wymiar, większy o 2 mm od zmierzonego wymiaru otworu, i montujemy w otworze. Płyta czołowa z wełny mineralnej powinna być precyzyjnie docięta do wielkości wyciętego otworu.
Ze względu na różne rozszerzalności cieplne stali i ceramiki, połączenie czopucha z trójnikiem spalinowym nie może być połączeniem sztywnym. Stosuje się specjalne żaroodporne sznury ceramiczne lub adaptery przyłączeniowe wyposażone w dylatacje ze sznura mineralnego. Zewnętrzna średnica czopucha powinna być mniejsza o 10 mm od wewnętrznej średnicy króćca trójnika spalin.
Odporność na Pożar Sadzy i Zagrożenia
Systemy kominowe deklarowane przez producentów jako odporne na pożar sadzy przechodzą niezbędne badania laboratoryjne. Próby takie polegają m.in. na poddaniu kompletnego komina nagrzewaniu do temperatury 1000°C przez co najmniej 30 minut. W tej temperaturze sprawdzana jest ogniowa odporność termiczna, a także kontrolowana jest szczelność, odporność termiczna izolacji, odkształcenia termiczne elementów oraz temperatura wokół komina. Wszystkie parametry muszą być zgodne z obowiązującymi normami.
Podsumowanie: Bezpieczeństwo i Komfort Użytkowania
Systemy kominowe z trójnikiem to zaawansowane technologicznie rozwiązania, które odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i komfortu użytkowania budynku. Prawidłowy montaż, zgodny z instrukcjami producenta i zasadami sztuki budowlanej, jest gwarancją ich długotrwałej i bezproblemowej pracy. Zastosowanie wysokiej jakości materiałów, precyzyjne wykonanie poszczególnych etapów prac oraz uwzględnienie specyfiki podłączanego urządzenia grzewczego to fundamenty sukcesu w budowie efektywnego i bezpiecznego systemu kominowego.
