Zbrojenie Słupów Żelbetowych: Kompletny Przewodnik po Kluczowych Aspektach Wykonania

Słupy żelbetowe stanowią kręgosłup wielu konstrukcji budowlanych, odpowiedzialne za przenoszenie pionowych obciążeń na fundamenty lub niższe kondygnacje. Ich poprawna budowa, a w szczególności zbrojenie, decyduje o bezpieczeństwie i trwałości całego obiektu. Choć beton powszechnie kojarzony jest z wytrzymałością, jego właściwości mechaniczne wymagają specyficznego podejścia, zwłaszcza w kontekście elementów narażonych na złożone siły. Zrozumienie roli zbrojenia w słupach, od podstawowych zasad po niuanse wykonawcze, jest kluczowe dla każdego inwestora, projektanta i wykonawcy.

Dlaczego Beton Potrzebuje Wzmocnienia? Właściwości Materiału

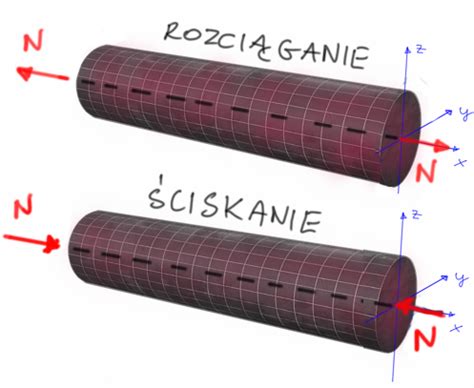

Beton, mimo swojej powszechnej obecności w budownictwie, posiada fundamentalną wadę konstrukcyjną: charakteryzuje się on stosunkowo dużą wytrzymałością na ściskanie, ale jego wytrzymałość na rozciąganie jest drastycznie niższa - stanowi ona zaledwie około 8-12% wytrzymałości na ściskanie. Ta dysproporcja sprawia, że elementy wykonane wyłącznie z betonu, w których oprócz naprężeń ściskających występują także siły rozciągające, są praktycznie niewykonalne lub wysoce niepraktyczne.

Historycznie, słabość betonu na rozciąganie była powodem, dla którego w budownictwie powszechnie stosowano inne rozwiązania. W domach nie wykonywano stropów z samego betonu, a jedynie drewniane, a później także takie, w których głównymi elementami nośnymi były belki stalowe. Dopiero połączenie betonu ze stalą w postaci zbrojenia pozwoliło na wykorzystanie zalet obu materiałów, tworząc kompozyt o zoptymalizowanych właściwościach.

Obciążenia w Słupach Żelbetowych: Więcej Niż Tylko Ściskanie

Teoretycznie, obciążone osiowo słupy z betonu byłyby wyłącznie ściskane. W takim idealnym scenariuszu, można by zastanawiać się, czy nie dałoby się całkowicie zrezygnować w nich ze zbrojenia. Jednak rzeczywistość budowlana jest znacznie bardziej złożona. Nawet w domach jednorodzinnych, gdzie obciążenia mogą wydawać się stosunkowo niewielkie, słupy bez zbrojenia musiałyby mieć bardzo duży przekrój poprzeczny, aby zapewnić wystarczającą nośność.

Konieczność stosowania zbrojenia w słupach wynika przede wszystkim z faktu, że w konstrukcjach żelbetowych są one monolitycznie połączone z opierającymi się na nich belkami. Takie połączenie sprawia, że słup nigdy nie jest tak naprawdę osiowo ściskany w sposób "czysty". W większym lub mniejszym stopniu, każdy obrót belki w miejscu podparcia na słupie powoduje jego wyginanie. Łatwo można sobie to wyobrazić, patrząc na skrajny słup żelbetowej ramy, który oprócz ściskania przenosi również momenty zginające wynikające z pracy stropu czy innych elementów. Jest tak jednak także w słupach podpierających belki o kilku przęsłach, gdzie nierównomierne rozłożenie obciążeń i podatność elementów mogą generować dodatkowe zginające naprężenia.

Dodatkowym, często pomijanym powodem niewystępowania w słupach z betonu „czystego” osiowego ściskania jest jego niejednorodna budowa. Beton to kompozyt składający się z zaczynu cementowego i kruszywa (np. granitowego lub bazaltowego). Kruszywo ma większą wytrzymałość na ściskanie niż zaczyn cementowy, a jego większe i mniejsze ziarna rozmieszczone są w różnych przekrojach słupa w sposób przypadkowy. Z tego powodu „wytrzymałościowa” oś betonowego słupa nie jest idealnie prosta i nie pokrywa się idealnie z jego osią geometryczną. Te drobne nierówności i lokalne skupiska naprężeń również przyczyniają się do złożoności przenoszonych sił. Takich problemów nie ma w konstrukcjach stalowych, a nawet w drewnianych, w których osiowe przekazywanie obciążeń na słupy da się zrealizować stosunkowo prosto, pod warunkiem zachowania idealnych warunków pracy.

Jak z tego wynika, dobra współpraca betonu i stali jest niezbędna nie tylko dla zapewnienia nośności stropów i belek żelbetowych, lecz także żelbetowych słupów, ponieważ zawsze są one nie tylko ściskane, ale i - w większym lub mniejszym stopniu - zginane.

Rola Zbrojenia w Słupach: Ochrona i Wzmocnienie

Zbrojenie w słupach pełni kluczową rolę nie tylko w przenoszeniu obciążeń, ale także w ochronie samego betonu. Ważnym argumentem za zbrojeniem słupów z betonu jest ich ochrona przed niesygnalizowanym zniszczeniem, do którego doszłoby, gdyby uległy zarysowaniu lub lokalnemu pękaniu. To ostatnie nie jest trudne do wyobrażenia, jeśli weźmie się pod uwagę wspomnianą już małą wytrzymałość betonu na rozciąganie. W miejscach, gdzie pojawiają się naprężenia rozciągające, beton może zacząć pękać, a proces ten, jeśli nie zostanie powstrzymany, może prowadzić do degradacji elementu.

Nie ma takich zagrożeń, jeśli stalowy szkielet, składający się co najmniej z narożnych prętów pionowych, połączonych ze sobą poziomymi strzemionami, zabezpiecza przed zniszczeniem zamknięty w nim betonowy rdzeń słupa. Stal przejmuje siły rozciągające i kontroluje proces zarysowania, jednocześnie zwiększając ogólną nośność elementu.

W nowoczesnym budownictwie skuteczność zbrojenia słupa rozstrzyga się na detalach: odpowiedniej średnicy prętów, ich rozmieszczeniu zgodnym z projektem, zachowaniu otuliny oraz właściwym zagęszczeniu betonowej mieszanki.

Zbrojenie Podłużne i Strzemiona - Podstawa Konstrukcji

Zbrojenie podłużne odpowiada za przenoszenie głównych sił osiowych (ściskanie/rozciąganie) oraz części momentów zginających. W słupach o przekroju kołowym wymaga się minimum czterech prętów rozmieszczonych równomiernie na obwodzie. W słupach o przekroju kwadratowym lub prostokątnym, pręty umieszcza się zazwyczaj w narożnikach, a w większych przekrojach także po bokach.

Strzemiona, czyli poprzeczne elementy zbrojenia, pełnią kilka kluczowych funkcji:

• Utrzymują pręty podłużne w zaprojektowanym rozstawie, zapobiegając ich przemieszczaniu się podczas betonowania.
• Zapobiegają wyboczeniu prętów podłużnych, szczególnie pod wpływem sił ściskających.
• Poprawiają współpracę betonu i stali, rozkładając naprężenia i ograniczając powstawanie rys skurczowych.
• Zwiększają wytrzymałość na ścinanie i ograniczają skutki zginania.

Maksymalna odległość między strzemionami wynosi zazwyczaj 400 mm. Jednak w strefach szczególnie narażonych na naprężenia ściskające i przypodporowych (np. przy połączeniach z belkami i fundamentami) konieczne jest ich zagęszczenie, często do 150 mm.

Wymagania Projektowe i Normatywne

Wymagania dla zbrojenia słupów wynikają z norm technicznych, indywidualnego projektu konstrukcyjnego oraz zasad dobrej praktyki budowlanej. Bazowy warunek minimalnego zbrojenia mówi, że pole przekroju stali zbrojeniowej (As) powinno być nie mniejsze niż 0,002 pola przekroju betonu (Ac).

• Średnice i gatunek stali: Minimalna średnica prętów zbrojenia to zazwyczaj 6 mm, choć w praktyce rzadko stosuje się pręty cieńsze niż 10-12 mm dla elementów nośnych. Klasa i średnice prętów podłużnych oraz strzemion wynikają bezpośrednio z projektu konstrukcyjnego, uwzględniającego obliczone obciążenia i właściwości materiałowe.
• Rozstaw strzemion: Jak wspomniano, standardowo do 400 mm, ale w strefach ściskanych i przypodporowych ≤ 150 mm.
• Otulina betonu: Zapewnia ochronę antykorozyjną zbrojenia przed wilgocią oraz jego odporność ogniową. Minimalna otulina dla słupów żelbetowych wynosi zazwyczaj 25-30 mm, a w warunkach zwiększonej wilgotności lub narażenia na czynniki atmosferyczne może być większa.
• Ciągłość prętów i zakłady: Pręty zbrojenia muszą być odpowiednio połączone, aby zapewnić ciągłość przenoszenia sił. Zakłady (nakładanie się prętów) powinny mieć długość określoną w projekcie, zapewniającą odpowiednie przeniesienie naprężeń.
• Połączenia i prostopadłość: Wszystkie elementy zbrojenia muszą być ze sobą stabilnie połączone, a ich rozmieszczenie zgodne z projektem.

Proces Wykonawczy: Od Fundamentu po Betonowanie

Skuteczne zbrojenie zaczyna się od starannego przygotowania: właściwych materiałów, czystego i stabilnego frontu robót oraz poprawnego wyprowadzenia prętów startowych z fundamentu. Stal zbrojeniowa powinna być składowana w suchym, przewiewnym miejscu, na przekładkach, z dala od agresywnych substancji chemicznych.

Pręty Startowe i Połączenie z Fundamentem

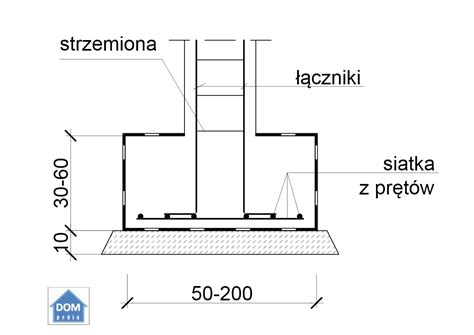

Pręty startowe montuje się na etapie betonowania fundamentu. Ich kluczową rolą jest połączenie zbrojenia fundamentu ze zbrojeniem słupa. Ich długość powinna wystawać około 50 cm ponad powierzchnię betonu fundamentu, aby zapewnić komfort pracy i prawidłowe zakotwienie prętów podłużnych słupa. Przed wylaniem fundamentu należy sprawdzić pionowość, rozstaw i pozycję prętów startowych oraz zabezpieczyć je przed przemieszczeniem. W rejonie stopy słupa konieczna jest ciągła hydroizolacja fundamentu, ze szczególną dbałością o szczelność przejść prętów.

Betonowanie Słupów: Staranność i Zagęszczenie

Wszystkie te zastrzeżenia nie zmieniają faktu, że w słupach - nie tylko tych, które są „osiowo ściskane” - to beton odpowiada przede wszystkim za przeniesienie pionowych obciążeń na ławy czy stopy fundamentowe lub słupy niższej kondygnacji. Dlatego słupy powinno betonować się ze szczególną starannością. Dotyczy to także ich deskowań, które muszą być bardzo solidne, pomimo tego, że do wykonania słupów przeważnie nie potrzeba dużych ilości betonu.

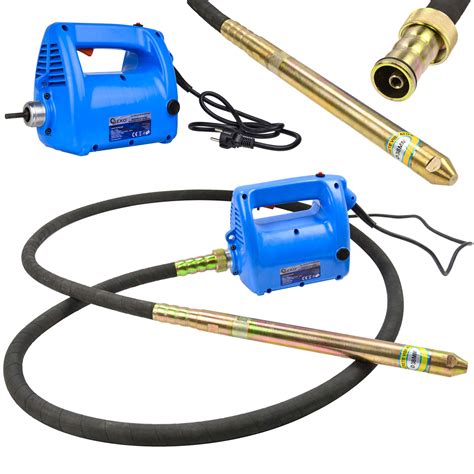

Bardzo ważne jest też staranne zagęszczenie mieszanki betonowej w deskowaniu słupa. Jest to z pewnością trudniejsze niż w stropach czy belkach żelbetowych, ponieważ w pełni nie da się tego zrobić za pomocą wibratora wgłębnego, zwłaszcza w dolnych partiach. Niewłaściwe zagęszczenie mieszanki betonowej prowadzi do raków i porów, które w dłuższej perspektywie przyspieszają korozję zbrojenia i obniżają nośność. Problemy z zagęszczeniem mogą skutkować tym, że mieszanka betonowa nie dotrze na dno deskowania, a przekrój poprzeczny słupa będzie u dołu mniejszy niż wyżej, co uniemożliwi prawidłowe przekazywanie obciążeń całą powierzchnią podstawy.

Do betonowania należy używać wyłącznie mieszanki betonowej wykonanej z pewnego cementu, wyprodukowanego w cementowni. Nieświadome lub świadome użycie mieszanki cementowo-popiołowej zamiast pewnego cementu jest możliwe wtedy, gdy w budowanym domu jednorodzinnym jest mało elementów żelbetowych, a wykonawca decyduje się na zakup betonu z mniejszej partii lub z niepewnego źródła.

Kontrola Jakości i Potencjalne Błędy Wykonawcze

Kontrola jakości zbrojenia to nie formalność, lecz warunek nośności i trwałości konstrukcji. Obejmuje ona pomiar rozstawów prętów i strzemion, weryfikację średnic i liczby prętów, sprawdzenie jakości wiązań oraz ciągłości zakładów. Równie ważne jest potwierdzenie otuliny (przed betonowaniem i po nim) oraz sprawdzenie czystości deskowania.

Najgroźniejsze błędy wykonawcze to:

• Zbyt duże rozstawy strzemion: Zmniejsza to zdolność słupa do przenoszenia obciążeń zginających i ścinających.
• Zbyt mała otulina betonu: Naraża zbrojenie na korozję, co prowadzi do jego osłabienia i pękania betonu.
• Nieprawidłowe (za krótkie) zakłady prętów: Powoduje to przerwanie ciągłości przenoszenia sił w zbrojeniu.
• Słabe lub jednostronne wiązanie: Może prowadzić do przemieszczania się prętów podczas betonowania.
• Niewłaściwe zagęszczanie mieszanki betonowej: Skutkuje powstawaniem pustek powietrznych i raków, osłabiając beton.
• Brak połączenia z belkami: Słupy i belki powinny być ze sobą powiązane, a nie tylko luźno oparte, aby zapewnić monolityczność konstrukcji.

Zastosowanie Specjalistycznych Materiałów i Rozwiązań

W sytuacjach wymagających szczególnej ochrony betonu i zbrojenia, stosuje się specjalistyczne materiały. Na przykład, zaprawy typu PCC/SPCC, modyfikowane polimerami i mikrokrzemionką, takie jak Sika® Repair-10 F, mogą być wykorzystywane jako skuteczne zabezpieczenie antykorozyjne odsłoniętego zbrojenia. Po odpowiednim oczyszczeniu i przygotowaniu, zbrojenie pokrywa się warstwą ochronną, która zapewnia przyczepność i odporność na czynniki zewnętrzne. Zaprawa ta może być również stosowana jako warstwa sczepna między podłożem a zaprawą naprawczą, poprawiając przyczepność i integralność naprawianego elementu.

Innym przykładem zaawansowanych rozwiązań są kremy do iniekcji, które dzięki składnikom krystalizującym głęboko penetrują strukturę betonu. Po aplikacji tworzą trwałe złącza krystaliczne, uszczelniając mikropęknięcia i zabezpieczając konstrukcję przed wnikaniem wilgoci. Są one szczególnie przydatne w obiektach wymagających szczególnej ochrony przed wodą, takich jak tunele, fundamenty czy konstrukcje podziemne.

Podsumowanie: Klucz do Bezpieczeństwa

Dobrze zaprojektowany i wykonany słup żelbetowy jest jak kręgosłup całej konstrukcji. Przenosi obciążenia pionowe, stabilizuje układ ścian i stropów, a w sytuacjach granicznych „ratuje” budynek przed zniszczeniem. O jakości słupa decyduje jednak nie tylko sam beton, lecz przede wszystkim zbrojenie: jego rodzaj, średnice, rozstawy, otulina i sposób połączenia z fundamentem oraz wyższymi kondygnacjami.

Pamiętaj: słup żelbetowy wybacza niewiele. Drobna niedokładność potrafi zmienić się w realny problem konstrukcyjny po latach eksploatacji. Dlatego warto trzymać się projektu, stosować materiały z ważnymi certyfikatami, pilnować tolerancji i dokumentować kontrolę jakości. Każdy etap, od przygotowania zbrojenia po betonowanie i jego pielęgnację, ma znaczenie dla ostatecznej wytrzymałości i bezpieczeństwa.
