Strop Teriva: Kompleksowy Przewodnik po Budowie, Zastosowaniu i Kosztach

Strop Teriva to jeden z najpopularniejszych systemów stropowych w Polsce, ceniony za swoją wszechstronność, lekkość i stosunkowo niski koszt. Łącząc zalety prefabrykacji z monolitycznością konstrukcji żelbetowej, stanowi on efektywne rozwiązanie dla budownictwa mieszkaniowego, a także użyteczności publicznej. System ten, określany jako gęsto-żebrowy, opiera się na prefabrykowanych belkach żelbetowych oraz pustakach wypełniających przestrzenie między nimi, które po zabetonowaniu tworzą jednolitą, wytrzymałą płytę stropową.

Budowa i Zasada Działania Systemu Teriva

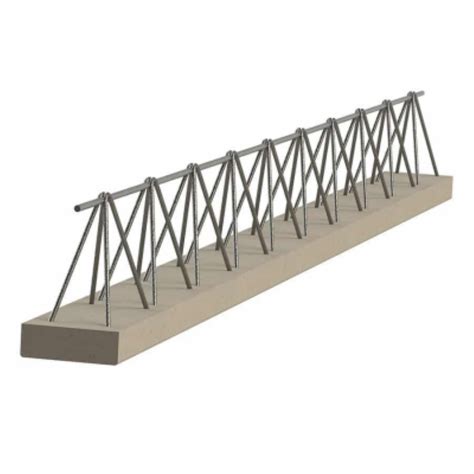

Podstawę systemu Teriva stanowią prefabrykowane belki stropowe, które są kluczowym elementem konstrukcyjnym. Belki te wykonywane są ze strunobetonu sprężonego, co oznacza, że podczas produkcji napręża się stalowe cięgna, które następnie są otaczane betonem. Proces ten, realizowany na specjalnych torach naciągowych, wykorzystuje beton klasy C50/60 oraz sprężanie stalą o wysokiej wytrzymałości (1860 MPa). Sprężenie jest kluczowe, ponieważ zapewnia minimalną strzałkę ugięcia belki pod obciążeniem, co przekłada się na trwałość i stabilność całego stropu.

Po ułożeniu belek, które tworzą samonośny ruszt konstrukcyjny, przestrzenie między nimi wypełniane są pustakami. Najczęściej stosuje się pustaki keramzytowe szczelinowe, choć dostępne są również pustaki betonowe czy ceramiczne. Po ułożeniu pustaków, cała konstrukcja od góry zalewana jest warstwą nadbetonu o grubości co najmniej 4 cm. Ta warstwa nadbetonu, wraz z dodatkowym zbrojeniem w postaci siatek, integruje belki i pustaki w jedną, monolityczną płytę, nadając stropowi ostateczną wytrzymałość i sztywność przestrzenną.

Proces montażu stropu Teriva charakteryzuje się znacznym przyspieszeniem w porównaniu do tradycyjnych stropów monolitycznych. Brak potrzeby stosowania pełnego szalowania, a także możliwość natychmiastowego poruszania się po ułożonych elementach, znacząco skraca czas budowy. Montaż belek i pustaków na powierzchni 100 m² zajmuje zazwyczaj od 1 do 2 dni roboczych.

Rodzaje i Parametry Techniczne Stropów Teriva

System Teriva ewoluował na przestrzeni lat, oferując obecnie cztery podstawowe odmiany, które różnią się przede wszystkim nośnością gotowego stropu, czyli maksymalnym dopuszczalnym obciążeniem użytkowym. Aktualna systematyka obejmuje:

• Teriva I / Teriva Nowa (dawniej Teriva 4.0): Podstawowy wariant, często stosowany w budownictwie jednorodzinnym.
• Teriva I BIS: Wariant o nieco zwiększonej nośności lub innych parametrach.
• Teriva II: System o zwiększonej nośności, często stosowany tam, gdzie wymagane jest przenoszenie większych obciążeń.
• Teriva III: Wariant o najwyższej nośności w ramach systemu Teriva.

Wraz ze wzrostem nośności, zwiększa się również grubość elementów konstrukcyjnych oraz ilość potrzebnego betonu. Standardowe grubości stropów Teriva wahają się od 230 mm do 340 mm, w zależności od typu zastosowanych belek i pustaków. System ten umożliwia wykonywanie stropów o rozpiętości do 7,2 metra bez konieczności stosowania dodatkowych podpór pośrednich.

Nośność charakterystyczna stropów Teriva mieści się w przedziale od 3,0 do 6,0 kN/m², co przekłada się na maksymalne obciążenia użytkowe od 300 kg/m² (jak w przypadku systemu Teriva II, o którym mowa w kontekście tej oferty) do nawet 6,0 kN/m² przy odpowiednim doborze elementów i rozpiętości. Ugięcie graniczne dla obciążeń całkowitych określane jest zazwyczaj jako L/250.

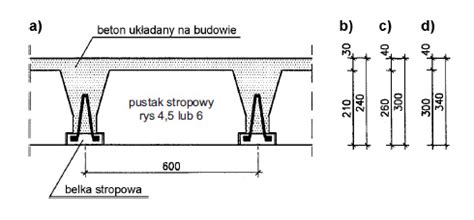

Belki stropowe Teriva produkowane są w różnych typach, oznaczanych numerami takimi jak 4/1, 6/1, 8/1, które odpowiadają ich wysokościom (np. 115 mm, 175 mm, 225 mm). Szerokość stopki dolnej belki wynosi zazwyczaj 120 mm, a szerokość górnej części jest mniejsza, wynosząc 40-45 mm. Zbrojenie belek stanowią wspomniane druty sprężające Y1860S7 o średnicach 5,0 mm i 7,0 mm. Rozstaw osiowy belek wynosi standardowo 600 mm, a szerokość pustaków to około 520 mm, przy wysokości dostosowanej do typu belki (80 mm, 120 mm, 160 mm, 200 mm).

Parametry Akustyczne i Termiczne

Stropy Teriva charakteryzują się dobrymi parametrami izolacyjności akustycznej i cieplnej. Masa stropu, wynosząca od 280 do 380 kg/m², przyczynia się do skutecznego tłumienia dźwięków między kondygnacjami. Pustaki stropowe tworzą również naturalną barierę termiczną, a współczynnik przenikania ciepła U wynosi zazwyczaj od 0,70 do 1,20 W/m²K, w zależności od zastosowanych materiałów izolacyjnych i grubości stropu.

Odporność Ogniowa

Betonowa konstrukcja stropu Teriva zapewnia wysoką klasę odporności ogniowej, zazwyczaj od REI60 do REI120. Odpowiednia otulina zbrojenia w belkach gwarantuje zachowanie nośności konstrukcji nawet w warunkach pożaru. Dodatkowo, ceramiczne pustaki nie wydzielają toksycznych gazów pod wpływem wysokiej temperatury, co zwiększa bezpieczeństwo pożarowe.

Montaż Stropu Teriva - Kluczowe Etapy

Poprawny montaż stropu Teriva jest kluczowy dla jego późniejszej funkcjonalności i bezpieczeństwa. Proces ten, choć prostszy niż w przypadku tradycyjnych stropów, wymaga przestrzegania określonych zasad:

1. Przygotowanie Podpór: Przed rozpoczęciem układania belek stropowych, należy upewnić się, że podpory, czyli ściany nośne, są wykonane zgodnie z projektem, wypoziomowane i odpowiednio przygotowane. Minimalna długość oparcia belki na podporze powinna wynosić 80 mm.
2. Układanie Belek: Belki stropowe układane są na zaprawie cementowej o grubości 10-20 mm, w rozstawie osiowym zazwyczaj co 60 cm (choć dopuszczalne są też rozstawy 45 cm).
3. Wypełnianie Pustakami: Po ułożeniu belek i ich zabezpieczeniu (np. przez ułożenie dwóch rzędów pustaków przy podporach skrajnych), przestrzenie między belkami wypełnia się pustakami. Układanie pustaków odbywa się zazwyczaj w jednym kierunku, prostopadle do belek. Pustaki przy wieńcach i żebrach rozdzielczych powinny być zadeklowane.

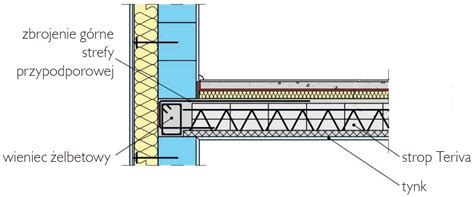

4. Wykonanie Wieńców Żelbetowych: Na obrzeżach stropów, na ścianach konstrukcyjnych i równoległych do belek, należy wykonać wieńce żelbetowe. Ich wysokość powinna być nie mniejsza niż wysokość konstrukcyjna stropu, a szerokość co najmniej 100 mm. Zbrojenie wieńców składa się zazwyczaj z co najmniej trzech prętów o średnicy 12 mm, połączonych strzemionami. W przypadku ścian wykonanych z materiałów o niskiej wytrzymałości, zaleca się stosowanie wieńców opuszczonych.
5. Wykonanie Żeber Rozdzielczych: W stropach o rozpiętości od 4,0 m do 6,0 m należy zastosować co najmniej jedno żebro rozdzielcze, a przy większych rozpiętościach - co najmniej dwa. Żebra te zapobiegają klawiszowaniu stropu. Ich szerokość wynosi 70-100 mm, a wysokość równa wysokości stropu. Zbrojenie żeber stanowią dwa pręty (górny i dolny) o średnicy nie mniejszej niż 12 mm, połączone strzemionami. Pręty zbrojenia żeber muszą być zakotwione w prostopadłych wieńcach lub podciągach.
6. Zbrojenie Górne: Zgodnie z normami, każdy strop gęstożebrowy powinien mieć na podporze zbrojenie górne, zdolne do przeniesienia siły rozciągającej. Zaleca się stosowanie siatek płaskich lub zginanych.
7. Nadbetonowanie: Po ułożeniu wszystkich elementów i wykonaniu zbrojenia, następuje zalanie stropu warstwą nadbetonu. Betonowanie powinno być przeprowadzone równocześnie z betonowaniem wieńców.

Zastosowanie Instalacji w Stropie Teriva

Konstrukcja żebrowa stropów Teriva stwarza możliwość swobodnego prowadzenia instalacji w przestrzeni między belkami. Możliwe jest wykonanie bruzd w pustakach dla przewodów elektrycznych bez osłabienia nośności konstrukcji. Dodatkowo, otwory instalacyjne o średnicy do 120 mm można wykonać między żebrami, co ułatwia rozprowadzenie instalacji wentylacyjnej czy hydraulicznej.

Trwałość i Konserwacja

Strunobetonowe belki Teriva projektowane są na długą żywotność, wynoszącą minimum 100 lat. Zastosowanie betonu o odpowiedniej klasie ekspozycji (np. XC1) zapewnia odporność na karbonatyzację, a właściwa otulina zbrojenia chroni stal przed korozją.

Koszty Stropu Teriva

Cena stropu Teriva jest zmienna i zależy od wielu czynników, takich jak:

• Typ belek: Różne typy belek (np. 4/1, 8/1) determinują grubość, nośność i cenę stropu. Belki wyższego typu, o większej nośności, są zazwyczaj droższe.
• Rodzaj pustaków: Pustaki ceramiczne są zazwyczaj droższe od betonowych.
• Powierzchnia stropu: Im większa powierzchnia, tym potencjalnie niższa cena jednostkowa dzięki rabatom ilościowym.
• Rozpiętość przęseł: Większe rozpiętości mogą wymagać zastosowania droższych belek lub dodatkowych rozwiązań konstrukcyjnych.
• Obciążenie użytkowe: Wyższe obciążenia użytkowe generują wyższe koszty materiałów.
• Koszty transportu i montażu: Region kraju, odległość od producenta oraz dostępność sprzętu budowlanego wpływają na te koszty.
• Dodatkowe elementy: Koszt może obejmować wieńce obwodowe, nadproża, belki specjalne.

Orientacyjna cena za metr kwadratowy stropu Teriva w 2024 roku dla standardowych rozwiązań wynosiła od 150 do 200 zł/m². Warianty o zwiększonej nośności lub rozpiętości mogły osiągać ceny od 250 do 300 zł/m². Koszt montażu wraz ze stelażem podporowym szacowany jest zazwyczaj na 25-35 zł/m².

Warto zaznaczyć, że wiele ofert zawiera kompleksowe zestawy, obejmujące belki, pustaki, zbrojenie dodatkowe, beton towarowy oraz robociznę montażową. Często producenci oferują również bezpłatne obliczenia statyczne i projekty rozmieszczenia belek, co może dodatkowo obniżyć koszty.

Zalety i Wady Stropu Teriva

Zalety:

• Szybki montaż: Znacząco skraca czas budowy.
• Niewielki ciężar własny: Ułatwia transport i montaż, nie obciąża nadmiernie fundamentów.
• Dobre parametry izolacyjne: Akustyczne i termiczne.
• Odporność ogniowa: Zapewnia wysoki poziom bezpieczeństwa.
• Wszechstronność: Możliwość dopasowania do różnych kształtów i wymiarów budynków.
• Możliwość prowadzenia instalacji: Ułatwia rozprowadzenie przewodów.
• Konkurencyjna cena: Często bardziej opłacalny niż tradycyjne stropy monolityczne, zwłaszcza po uwzględnieniu kosztów szalunków i robocizny.
• Sprawdzone rozwiązanie: Długoletnia obecność na rynku i szerokie zastosowanie.

Wady:

• Konieczność stosowania wieńców i żeber rozdzielczych: Wymaga precyzyjnego wykonania.
• Potencjalne problemy z klawiszowaniem: Wymaga prawidłowego wykonania żeber rozdzielczych.
• Ograniczone możliwości w zakresie dużych rozpiętości: Bez dodatkowych podpór lub specjalistycznych rozwiązań.
• Konieczność właściwego wykonania nadbetonu: Jest to kluczowy element zapewniający spójność stropu.

Podsumowanie

Strop Teriva to nowoczesne i ekonomiczne rozwiązanie konstrukcyjne, które wciąż cieszy się dużą popularnością na polskim rynku budowlanym. Jego uniwersalność, szybkość montażu oraz dobre parametry techniczne sprawiają, że jest to często wybierany system zarówno przez inwestorów indywidualnych, jak i deweloperów. Kluczem do sukcesu jest jednak prawidłowy projekt, dobór odpowiedniego wariantu systemu oraz staranność wykonania zgodna z zaleceniami producenta i normami budowlanymi.
