Kluczowe znaczenie rozstawu szpilek w murłacie dla stabilności dachu

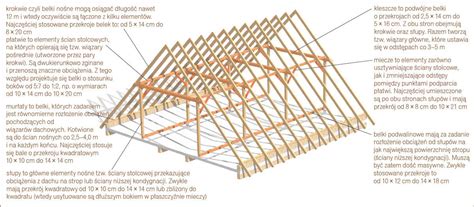

Prawidłowe rozmieszczenie oraz montaż elementów kotwiących murłatę ma fundamentalne znaczenie dla zapewnienia stabilności i bezpieczeństwa całej konstrukcji dachowej. Murłata, będąca drewnianą belką opierającą się na wieńcu żelbetowym, pełni kluczową rolę w przenoszeniu obciążeń z więźby dachowej na ściany nośne budynku. Od jej solidnego zakotwienia zależy trwałość dachu, jego odporność na czynniki atmosferyczne, takie jak silne porywy wiatru, czy nacisk zalegającego śniegu.

Optymalny rozstaw szpilek i kotew w murłacie

Kwestia odpowiedniego rozmieszczenia szpilek i kotew w murłacie jest jednym z najczęściej poruszanych zagadnień, zarówno na etapie projektowania, jak i podczas realizacji budowy. Zalecany rozstaw szpilek w murłacie wynosi zazwyczaj od 1 do 1,5 metra. Taka odległość pomiędzy punktami mocowania gwarantuje solidne zespolenie belki z wieńcem oraz zgodność z założeniami projektowymi, znacząco zmniejszając ryzyko osłabienia konstrukcji. W przypadku, gdy rozstaw szpilek wynosi 200-250 cm, konstrukcja może być narażona na osłabienie.

Optymalna odległość między szpilkami a kotwami w murłacie odgrywa kluczową rolę w zachowaniu stabilności dachu. Kotwy należy montować co najwyżej co 1,5 metra. W miejscach szczególnie narażonych na zwiększone obciążenia, takich jak okolice słupków konstrukcyjnych, okien dachowych czy połączeń krokwi, warto zastosować gęstsze rozmieszczenie kotew. Dodatkowo, istotne jest, aby kotwy znajdowały się nie dalej niż 15 cm od krawędzi - zarówno w narożnikach, jak i na końcach murłaty. Takie rozmieszczenie wzmacnia całą konstrukcję i zapobiega jej deformacjom.

Zakotwienie szpilek w wieńcu - gwarancja stabilności

Prawidłowe zakotwienie szpilek w wieńcu odgrywa kluczową rolę w stabilnym mocowaniu murłaty. Szpilki muszą być solidnie zintegrowane ze zbrojeniem betonowego wieńca, co zapewnia konstrukcji niezbędną stabilność. Dzięki takiemu połączeniu, obciążenia przenoszone przez dach są skutecznie przekazywane na ściany budynku, zapobiegając jego osiadaniu czy deformacjom.

W praktyce istotne są zarówno gęstość kotwienia, jak i precyzyjne rozmieszczenie szpilek, które razem zapewniają trwałość całej konstrukcji. Zaleca się, aby otwory przygotowane pod szpilki były wykonane z dużą precyzją. Zapobiega to powstawaniu niepożądanych pęknięć czy rozwarstwień w murłacie, które mogłyby osłabić jej wytrzymałość. Należy zwrócić uwagę na fakt, że nawet najlepiej dobrana kotwa nie spełni swojej funkcji, jeśli nie zostanie właściwie zamocowana.

Metody montażu kotew do murłaty

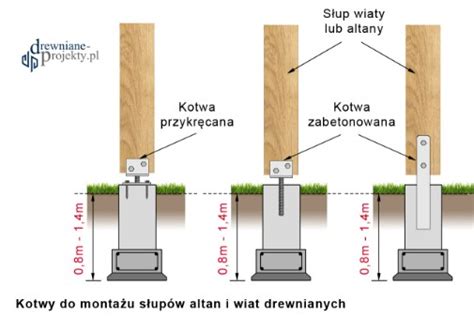

W zależności od etapu budowy i specyfiki konstrukcji, stosuje się różne metody montażu kotew do murłaty:

• Kotwy zalewane (hakowe): Montowane przed betonowaniem wieńca. Umieszcza się je w deskowaniu, a następnie zalewa betonem. Najczęściej przybierają kształt litery L lub U. Pozioma część kotwy zostaje zatopiona w betonie, a pionowa służy do zamocowania murłaty. Jest to rozwiązanie proste i skuteczne, jednak wymaga precyzyjnego zaplanowania rozmieszczenia na wczesnym etapie budowy.
• Kotwy mechaniczne: Stosowane po wykonaniu i stwardnieniu wieńca. Mocowane są przez siłę rozporową. Wierci się otwór w betonie, a następnie wprowadza kotwę, która rozpręża się wewnątrz materiału. Charakteryzują się szybkim montażem i możliwością korekty pozycji, jednak mogą wykazywać mniejszą odporność na siły wyrywające w porównaniu do innych systemów.
• Kotwy chemiczne (z prętami DIN 976): Wierci się otwory w betonie, dokładnie je oczyszcza, a następnie wypełnia żywicą (np. epoksydową). W żywicę wprowadza się pręt gwintowany, który po związaniu tworzy niezwykle trwałe zakotwienie. Główne zalety tego rozwiązania to elastyczność w kwestii długości prętów, możliwość montażu blisko krawędzi oraz bardzo wysoka odporność na siły wyrywające i skręcające.

Dobór odpowiedniego typu kotwy do murłaty

Wybór konkretnego typu kotwy do murłaty zależy od wielu czynników, takich jak etap prac budowlanych, rodzaj podłoża, na którym będzie opierać się murłata, oraz zakładane obciążenia.

• Kotwy hakowe (zalewane): Doskonale sprawdzają się, gdy rozstaw i lokalizacja kotew są precyzyjnie zaplanowane już na etapie szalowania wieńca. Zapewniają trwałe i solidne połączenie.
• Kotwy mechaniczne: Są dobrym wyborem przy standardowych obciążeniach i stabilnym podłożu, gdy montaż musi być szybki i nie wymaga wcześniejszego planowania rozmieszczenia kotew.
• Kotwy chemiczne z prętami DIN 976: Oferują największą swobodę montażu i wyjątkową wytrzymałość, co czyni je idealnym rozwiązaniem w sytuacjach wymagających szczególnej pewności i odporności na trudne warunki.

Firma Elgo oferuje szeroką gamę prętów gwintowanych DIN 976, dostępnych w różnych klasach wytrzymałości (4.8, 8.8, 10.9) oraz w wersjach ocynkowanych ogniowo, galwanicznie lub bez powłoki. Dostępne są również wersje nierdzewne A2 oraz kwasoodporne A4, które są szczególnie przydatne przy kotwieniu elementów narażonych na długotrwałą wilgoć lub agresywne oddziaływanie środowiska. Elgo zapewnia również możliwość cięcia prętów na wymiar, co pozwala na idealne dopasowanie każdego elementu do konkretnej konstrukcji, eliminując potrzebę docinania na placu budowy.

Najczęściej popełniane błędy przy montażu murłaty

Nawet najlepiej dobrane materiały mogą okazać się nieskuteczne, jeśli montaż zostanie przeprowadzony nieprawidłowo. Do najczęściej spotykanych błędów należą:

• Niewłaściwe rozmieszczenie szpilek: Projektanci często kopiują standardowe zapisy dotyczące rozstawu szpilek (np. 1,5-1,8 m) bez uwzględnienia specyfiki danego projektu więźby dachowej i obliczeń statycznych. Zdarza się również brak precyzyjnych informacji o średnicy i klasie wytrzymałości szpilek.
• "Spontaniczne" rozmieszczenie szpilek: Wykonawcy często umieszczają szpilki w świeżo wylanym betonie bez dokładnego pomiaru, kierując się intuicją zamiast projektem.
• Kolizja szpilek z krokwią: Brak przewidzenia pozycji krokwi podczas rozmieszczania szpilek prowadzi do sytuacji, w której pozycja szpilki pokrywa się z miejscem montażu krokwi. Rozwiązania takie jak przesuwanie krokwi, docinanie krokwi, czy nawet ścinanie szpilek, mogą prowadzić do osłabienia konstrukcji. Bezpieczniejszym rozwiązaniem w takich przypadkach jest zastosowanie dodatkowych prętów gwintowanych montowanych przy użyciu kotwy chemicznej po obu stronach krokwi.
• Ścinanie szpilek: Zdarza się, że szpilki są ścinane na wysokości murłaty, aby uniknąć kolizji. Pozbawia to połączenie murłaty z wieńcem i miejscowo podwaja rozstaw szpilek, co jest niedopuszczalne.
• Niewłaściwe podkładki: Stosowanie zwykłych podkładek (DIN 125) pod nakrętkami prowadzi do ich wgniecenia w miękkie drewno sosnowe podczas dokręcania. Skutkuje to luzem na połączeniu. Należy stosować podkładki poszerzane (DIN 9021) lub dedykowane do drewna (DIN 440).
• Ignorowanie skurczu drewna: Murłata, zwłaszcza wykonana z drewna o zbyt dużej wilgotności, ulega skurczowi. Prowadzi to do luzowania nakrętek i podkładek, co z kolei może skutkować obrotem murłaty pod wpływem sił rozporu. Norma Eurokod 5 wymaga ponownego dokręcenia śrub i wkrętów, gdy drewno osiągnie wilgotność równowagową.
• Brak izolacji przeciwwilgociowej: Brak odpowiedniej izolacji pod murłatą prowadzi do podciągania wilgoci z muru, co może skutkować gniciem drewna i osłabieniem konstrukcji.

Mocowanie murłaty bez wieńca

W niektórych przypadkach, szczególnie przy budowie lekkich, prostych dachów, możliwe jest mocowanie murłaty bez tradycyjnego wieńca żelbetowego. Rozwiązanie to może być sensowne, gdy ściana nośna charakteryzuje się dobrą nośnością, a celem jest przyspieszenie prac i ograniczenie robót "mokrych". Ważne jest jednak, aby w takim układzie murłata była mocowana bezpośrednio do ścian za pomocą zabetonowanych kotew lub chemicznych łączników. Kluczowe jest zapewnienie odpowiedniej izolacji przeciwwilgociowej, precyzyjnego wyrównania podłoża oraz zastosowania odpowiednich podkładek dystansowych, aby uniknąć mostków termicznych i nierównomiernego przenoszenia obciążeń.

Przy montażu murłaty bez wieńca, szczególnie istotne staje się dokładne przygotowanie ścian. Powierzchnia ściany musi być idealnie wypoziomowana, równa i sucha. Dopuszczalne lokalne odchyłki płaskości nie powinny przekraczać 3-4 mm. Nierówności można niwelować za pomocą zaprawy wyrównawczej lub cienkiej wylewki cementowej. Niezbędne jest również zastosowanie izolacji poziomej, np. z papy termozgrzewalnej lub membrany EPDM, która odseparuje drewno od wilgoci zawartej w murze.

Rozstaw kotew w przypadku montażu bez wieńca powinien być odpowiednio dobrany do obciążeń. Zazwyczaj stosuje się kotwy co 1,0-1,5 metra, z zagęszczeniem w narożnikach i przy miejscach podparcia krokwi. Wybór między kotwami chemicznymi a mechanicznymi zależy od rodzaju materiału budowlanego ścian. Kotwy chemiczne są często preferowane w przypadku pustaków ceramicznych czy betonu komórkowego, ze względu na ich wysoką odporność na wyrywanie.

Długość kotwy i dobór otworu pod gwint

Minimalna długość kotwy do murłaty zależy od kilku czynników:

• Głębokości zakotwienia: Producenci kotew chemicznych i mechanicznych określają minimalne wartości zakotwienia, zazwyczaj w zakresie 80-120 mm.
• Grubości murłaty: Standardowo murłata ma grubość 14-16 cm. Pręt kotwiący powinien wystawać minimum 50 mm ponad poziom wieńca lub ściany.
• Sposobu zamocowania: W przypadku kotew hakowych długość całkowita kotwy wynosi zazwyczaj od 300 do 500 mm.

W praktyce stosuje się kotwy o długości od 300 do 600 mm. Dobór odpowiedniej średnicy wiertła pod gwint jest kluczowy dla zapewnienia stabilnego osadzenia kotwy. Należy kierować się zaleceniami producenta kotew i prętów gwintowanych.

Podsumowanie

Prawidłowe rozmieszczenie i montaż szpilek oraz kotew w murłacie to kluczowe aspekty budowy stabilnego i bezpiecznego dachu. Ignorowanie zaleceń projektowych, stosowanie niewłaściwych materiałów lub błędne techniki montażowe mogą prowadzić do poważnych konsekwencji konstrukcyjnych. Zrozumienie zasad statyki, właściwy dobór elementów mocujących oraz precyzja wykonania są niezbędne dla zapewnienia długowieczności i bezpieczeństwa całej konstrukcji dachowej. W przypadku wątpliwości, zawsze warto skonsultować się z doświadczonym projektantem lub inżynierem budowlanym.
