Instalacja elektryczna stanowi kręgosłup każdego nowoczesnego budynku, zapewniając energię do funkcjonowania urządzeń codziennego użytku, systemów oświetleniowych i bezpieczeństwa. Zrozumienie jej budowy, zasad działania oraz obowiązujących przepisów jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności. Niniejszy artykuł zagłębia się w specyfikę instalacji elektrycznej w domu jednorodzinnym, analizując poszczególne jej elementy, od zabezpieczeń głównych po kwestie uziemienia i zasilania awaryjnego, opierając się na przedstawionych danych projektowych i normach.
Zabezpieczenia główne i ochrona przepięciowa
Podstawowym elementem chroniącym instalację przed nadmiernym prądem jest zabezpieczenie główne FR (zazwyczaj jest to wyłącznik główny lub topikowy). W opisanym przypadku moc instalowana dla całego budynku wynosi Pi = 18,0 kW, Po = 16,1 kW, a prąd znamionowy Io = 24,0 A. Te parametry determinują dobór odpowiednich zabezpieczeń.

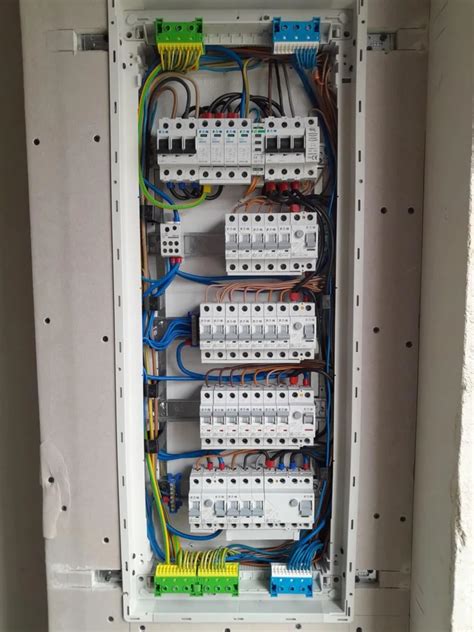

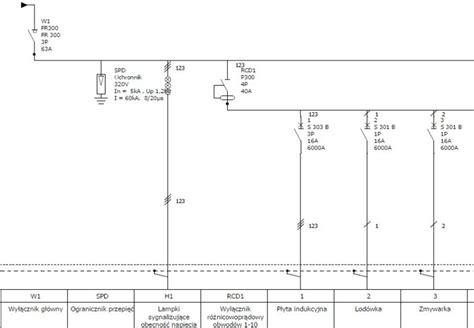

Schemat instalacji wskazuje na obecność ogranicznika przepięć 4x DehnGUARD T275. Jest to kluczowy element chroniący urządzenia elektryczne przed skutkami przepięć, takich jak te wywołane przez wyładowania atmosferyczne lub przepięcia sieciowe. Ograniczniki te działają na zasadzie odprowadzania nadwyżki energii do ziemi, zanim ta dotrze do wrażliwych odbiorników.
Pojawia się pytanie o rolę wyłącznika nadprądowego S303B40A, znajdującego się pomiędzy FR-em a ogranicznikiem przepięć. Choć typicalnie ogranicznik przepięć jest podłączany bezpośrednio do szyn zbiorczych lub obwodów, obecność wyłącznika nadprądowego w tym miejscu może mieć kilka uzasadnień. Może on służyć jako dodatkowe zabezpieczenie dla samego ogranicznika przepięć, izolując go w przypadku awarii. Alternatywnie, może to być element zabezpieczający całą grupę obwodów, które są następnie chronione przez poszczególne RCD. Sposób odczytu schematu jest kluczowy - jeśli S303B40A znajduje się przed ogranicznikiem, jego główną funkcją jest ochrona instalacji przed przeciążeniem i zwarciem, zanim prąd dotrze do elementów chroniących przed przepięciami.
Dodatkowo, w projekcie wspomniano o zabezpieczeniu zalicznikowym R303 B - 25 A. Jest to zabezpieczenie instalowane przed licznikiem energii elektrycznej, określające maksymalny prąd pobierany przez całą instalację z sieci dystrybucyjnej. Jego wartość (25 A) jest niższa od prądu znamionowego Io (24,0 A), co sugeruje, że zabezpieczenie zalicznikowe jest zaprojektowane z pewnym zapasem, ale jednocześnie stanowi ono pierwszy stopień ochrony przed nadmiernym poborem mocy z sieci.
Różnicowoprądowe wyłączniki (RCD) i ich konfiguracja
W instalacji przewidziano zastosowanie czterech wyłączników różnicowoprądowych (RCD). Te urządzenia odgrywają kluczową rolę w ochronie przeciwporażeniowej, wykrywając i szybko przerywając przepływ prądu upływu, który mógłby stanowić zagrożenie dla życia. Konfiguracja RCD, a także ich parametry, są ściśle powiązane z podziałem instalacji na poszczególne sekcje i obwody.
Szczególne zainteresowanie budzi RCD gniazda 3-fazowego w garażu o wartości 40A, w kontekście wspomnianego wcześniej wyłącznika nadprądowego S303B40A i zabezpieczenia zalicznikowego R303 B - 25 A. Wyłącznik nadprądowy 40A dla obwodu garażowego jest uzasadniony, jeśli obwód ten zasila urządzenia o wysokiej mocy, np. ładowarkę do samochodu elektrycznego czy narzędzia warsztatowe. Jednakże, wartość ta musi być zgodna z przekrojem przewodów i ogólnym schematem zabezpieczeń. Warto zaznaczyć, że wyłącznik nadprądowy 40A powinien być poprzedzony zabezpieczeniem o niższym prądzie znamionowym (np. 25A zabezpieczenie zalicznikowe), co jest zgodne z zasadą stopniowania zabezpieczeń.
Kwestia podłączenia RCD w garażu wymaga szczególnej uwagi, zwłaszcza w przypadku instalacji 3-fazowej. W zależności od specyfiki odbiorników, może być stosowany jeden RCD dla całego obwodu 3-fazowego lub oddzielne RCD dla poszczególnych faz. Warto również pamiętać o wymaganiach normatywnych dotyczących ochrony przeciwporażeniowej w pomieszczeniach takich jak garaże, gdzie często stosuje się dodatkowe środki bezpieczeństwa.
Zasilanie awaryjne z agregatu
Koncepcja zasilania awaryjnego z agregatu prądotwórczego w systemie TN-S jest rozwiązaniem zapewniającym ciągłość dostaw energii elektrycznej w przypadku awarii sieci głównej. Wymaga to jednak odpowiedniego zaprojektowania i wykonania, aby zapewnić bezpieczeństwo i uniknąć niebezpiecznych sytuacji, takich jak np. "przebicie" napięcia z agregatu do sieci publicznej.

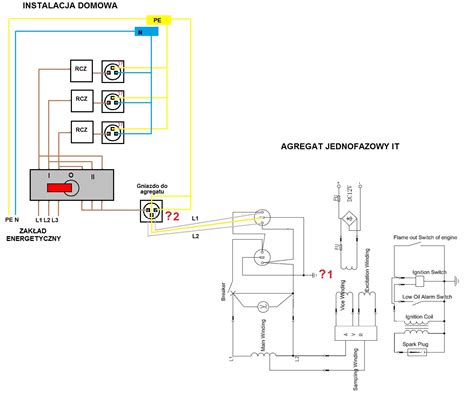

Podłączenie agregatu w rozdzielnicy odbywa się zazwyczaj za pomocą specjalnego przełącznika (najczęściej przełącznika sieć-agregat lub automatycznego przełącznika faz). Jego zadaniem jest odseparowanie instalacji domowej od sieci publicznej w momencie uruchomienia agregatu, a następnie przełączenie zasilania na agregat. Montaż takiego przełącznika powinien nastąpić za głównym zabezpieczeniem (FR), ale przed podziałem instalacji na poszczególne obwody i RCD.
Dobór agregatu powinien uwzględniać moc odbiorów, które mają być zasilane awaryjnie. Należy obliczyć sumaryczną moc tych urządzeń i wybrać agregat o mocy nieco większej, aby zapewnić odpowiedni zapas. Ważne jest również, aby agregat posiadał odpowiednie zabezpieczenia i był przystosowany do pracy w układzie TN-S.
Kwestie formalne związane z podłączeniem agregatu mogą być zróżnicowane w zależności od lokalnych przepisów i wymagań dostawcy energii elektrycznej (ZE). Zazwyczaj wymagane jest zgłoszenie instalacji agregatu do ZE oraz uzyskanie odpowiednich pozwoleń. Odbierający instalację elektryczną (np. w ramach odbioru końcowego) powinien dokonać adnotacji w protokole, potwierdzając prawidłowość podłączenia agregatu i zgodność z obowiązującymi przepisami.
Uziemienie w systemie TN-S
System TN-S, w którym przewód neutralny (N) i ochronny (PE) są rozdzielone od punktu zasilania, zapewnia wysoki poziom bezpieczeństwa. W skrzynce przyłączeniowej, w przypadku przewodu zasilającego 5x10 mm², będziemy mieli oddzielne przewody fazowe (L1, L2, L3), przewód neutralny (N) oraz przewód ochronny (PE). Przewód 5x10 mm² jest odpowiedni dla zasilania budynku o podanej mocy.
Mostek z przewodu N na przewód PE w skrzynce przyłączeniowej jest charakterystyczny dla systemu TN-C (połączony N i PE na całej długości), a nie TN-S. W systemie TN-S takie połączenie jest niedopuszczalne i stanowiłoby naruszenie zasad bezpieczeństwa. Jeśli takie rozwiązanie zostało zastosowane u znajomego, mogło to wynikać z błędnej interpretacji przepisów lub wygodnictwa wykonawcy, co jest niezgodne z normami.
Prowadzenie przewodów podziemnych
Kwestia prowadzenia przewodu zasilającego do budynku jest regulowana przepisami i normami, mającymi na celu zapewnienie bezpieczeństwa i ochrony kabla. Zgodnie z normą PN-HD 60364, przewody elektryczne mogą być układane pod ziemią w rowach lub rurach ochronnych.
Wariant z rowem o głębokości minimum 70 cm, warstwą piasku, ułożeniem przewodu, 20-30 cm ziemi, a następnie folią kablową ostrzegawczą i kolejną warstwą ziemi jest dopuszczalny, pod warunkiem zastosowania odpowiedniego kabla przeznaczonego do układania pod ziemią (np. YKY). Taki sposób ułożenia zapewnia ochronę mechaniczną i termiczną kabla. Kluczowe jest jednak, aby kabel był odpowiednio zabezpieczony przed uszkodzeniami mechanicznymi, a oznaczenie go folią ostrzegawczą informuje o obecności instalacji elektrycznej, minimalizując ryzyko przypadkowego uszkodzenia podczas prac ziemnych.
Alternatywnie, przewód można prowadzić w rurze ochronnej (np. PCV lub peszlu), co zapewnia dodatkową ochronę i ułatwia ewentualną wymianę kabla w przyszłości. Wybór metody zależy od warunków terenowych, rodzaju gruntu oraz specyficznych wymagań projektu.
Prowadzenie przewodów w ścianach i pomieszczeniach
Zgodnie z normą PN-HD 60364, przewody elektryczne w ścianach powinny być układane w liniach poziomych lub pionowych, w wyznaczonych strefach instalacyjnych. Minimalna głębokość układania przewodów w tynku wynosi zazwyczaj 1-2 cm dla przewodów płaskich, a dla przewodów w rurkach osłonowych 3-5 cm. Maksymalna głębokość nie powinna przekraczać 5 cm, aby ułatwić ewentualne naprawy.
W pomieszczeniach o podwyższonej wilgotności, takich jak łazienki i kuchnie, obowiązują zaostrzone wymogi. W łazienkach wydziela się strefy ochronne, w których stosuje się specjalne zabezpieczenia i rodzaje przewodów. Wszystkie obwody w tych pomieszczeniach muszą być chronione wyłącznikiem różnicowoprądowym o prądzie różnicowym ≤30 mA.
W przypadku kuchni, przewody powinny być prowadzone z dala od miejsc narażonych na wysoką temperaturę, wilgoć i tłuszcz, z minimalną odległością 60 cm od zlewów i kuchenek. Zaleca się prowadzenie przewodów w peszlach lub rurkach osłonowych.
Ważne jest również, aby zachować odpowiednie odległości między przewodami elektrycznymi a innymi instalacjami, takimi jak wodociągowe czy grzewcze, aby uniknąć wzajemnych oddziaływań i uszkodzeń.
Dobór przewodów i złączek

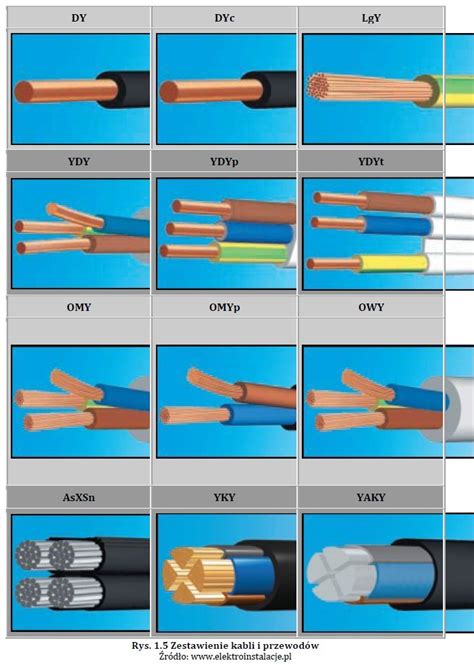

W kontekście instalacji elektrycznej, dobór odpowiednich przewodów i złączek jest kluczowy dla bezpieczeństwa i niezawodności. W artykule wspomniano o różnych typach przewodów, takich jak YDYp, YKY, YDY, H07V-K, które różnią się przeznaczeniem, budową i parametrami.
Na przykład, przewód YDYp jest często stosowany w ścianach murowanych, natomiast przewody z powłoką nieprzewodzącą ognia są wymagane w podłożach łatwopalnych. Do układania pod ziemią stosuje się zazwyczaj kable typu YKY.
Łączenie przewodów powinno odbywać się wyłącznie w puszkach instalacyjnych lub rozdzielnicach, przy użyciu odpowiednich złączek (np. kostek, złączek śrubowych, zacisków sprężynowych). Zastosowanie peszli lub rurek osłonowych ułatwia wymianę przewodów, szczególnie w przypadku instalacji teletechnicznych. Producenci zalecają, aby powierzchnia przekroju wewnętrznego rurki była przynajmniej 3x większa od sumy powierzchni przekroju przewodów lub kabli w niej umieszczonych, dla odcinków o maksymalnej długości 5 m.
Dobór WLZ krok po kroku dla początkujących i nie tylko
Podsumowanie i dalsze kroki
Analiza przedstawionych danych projektowych i odniesienie ich do obowiązujących norm i przepisów pozwala na zrozumienie kluczowych aspektów instalacji elektrycznej w domu jednorodzinnym. Zabezpieczenia główne, ochrona przepięciowa, wyłączniki różnicowoprądowe, uziemienie oraz sposób prowadzenia przewodów - wszystko to ma na celu zapewnienie bezpieczeństwa użytkowników i trwałości instalacji.
W przypadku wątpliwości lub potrzeby wykonania prac instalacyjnych, zawsze warto skorzystać z usług wykwalifikowanego elektryka z uprawnieniami. Prawidłowo wykonana instalacja elektryczna to inwestycja w bezpieczeństwo i komfort użytkowania budynku przez wiele lat.
