Rura PVC 110 mm w Systemach Kanalizacyjnych: Kluczowe Zastosowania, Właściwości i Aspekty Montażu

Rury kanalizacyjne o średnicy 110 mm, wykonane z polichlorku winylu (PVC), stanowią fundamentalny element współczesnych instalacji wodno-kanalizacyjnych. Ich powszechne zastosowanie wynika z połączenia uniwersalności, wytrzymałości oraz stosunkowo łatwego montażu, co czyni je standardem w budownictwie jedno- i wielorodzinnym. Dzięki nim możliwe jest tworzenie rozbudowanych sieci służących do efektywnego kierowania nieczystości bytowo-gospodarczych oraz wód opadowych do odpowiednich punktów odbioru lub oczyszczania.

Charakterystyka Rur PVC FI 110

Rury kanalizacyjne zewnętrzne o średnicy 110 mm są zazwyczaj pomarańczowe lub pomarańczowo-brązowe, co ułatwia ich identyfikację wizualną i odróżnienie od innych typów instalacji. Materiał, z którego są wykonane - PCV (polichlorek winylu) - zapewnia im szereg pożądanych cech. Jedną z kluczowych jest gładka powierzchnia wewnętrzna, która znacząco zmniejsza opór przepływu cieczy i zapobiega osadzaniu się kamienia kotłowego oraz innych zanieczyszczeń. Ten aspekt jest szczególnie ważny w systemach grawitacyjnych, gdzie swobodny przepływ jest priorytetem.

Dodatkowo, rury te charakteryzują się wysoką odpornością na powstawanie osadów, substancje chemiczne obecne w ściekach domowych, a także na uszkodzenia mechaniczne, korozję i zmienne warunki atmosferyczne. Ich trwałość szacowana jest na około 100 lat, co stanowi znaczącą zaletę z perspektywy długoterminowej inwestycji w infrastrukturę budynków. Rury kanalizacyjne z PVC-U (nieplastyfikowanego polichlorku winylu) są produkowane z myślą o bezciśnieniowych przewodach podziemnych, co określa ich podstawowe przeznaczenie.

Zastosowanie Rur PVC 110 mm w Budownictwie

Średnica 110 mm jest jednym z najczęściej wybieranych wariantów rur PVC w instalacjach kanalizacyjnych, zarówno wewnętrznych, jak i zewnętrznych. Uniwersalność tego wymiaru sprawia, że jest on standardem w budownictwie jedno- i wielorodzinnym.

• Piony kanalizacyjne: W budynkach mieszkalnych rury PVC o średnicy 110 mm najczęściej pełnią funkcję pionów kanalizacyjnych. Są to pionowe przewody zbierające ścieki z różnych punktów sanitarnych, takich jak toalety, wanny, umywalki czy pralki, i odprowadzające je do poziomego przewodu głównego.

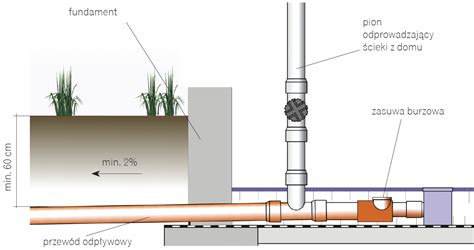

• Poziomy odpływowe: Na poziomach instalacji, zarówno pod budynkiem, jak i w gruncie, rura 110 mm jest montowana jako główny przewód odpływowy. Prowadzi ona zebrane ścieki do pionu kanalizacyjnego lub bezpośrednio do przykanalika, który jest odcinkiem łączącym instalację wewnętrzną z zewnętrzną siecią kanalizacyjną.
• Systemy odwodnień liniowych: Ze względu na uniwersalny rozmiar, rura 110 mm pasuje do większości dostępnych na rynku kształtek i trójników. Może być również stosowana w systemach odwodnień liniowych, np. przy tarasach, podjazdach czy w okolicach budynków, gdzie konieczne jest efektywne odprowadzenie wód opadowych.
• Kanalizacja zewnętrzna w gruncie: Po odpowiednim zabezpieczeniu i zastosowaniu właściwych klas sztywności, rury te mogą być używane w zewnętrznych instalacjach kanalizacyjnych prowadzonych w gruncie. Wymaga to jednak uwzględnienia obciążeń zewnętrznych i głębokości posadowienia.

Popularność rury PVC 110 mm wynika z kilku kluczowych czynników. Po pierwsze, jest to średnica zgodna z normami stosowanymi w większości urządzeń sanitarnych, co umożliwia szybki montaż bez konieczności stosowania redukcji. Po drugie, sama rura jest lekka, łatwa do transportu i montażu, a jednocześnie wystarczająco wytrzymała do większości domowych i komercyjnych zastosowań.

Technologia Łączenia i Systemy Uszczelek

Łączenie rur PVC 110 mm odbywa się zazwyczaj poprzez system kielichowy z uszczelką. Ta metoda eliminuje konieczność klejenia czy spawania, co znacząco skraca czas instalacji i ułatwia ewentualne prace serwisowe. Standardowe połączenie kielichowe z uszczelką zapewnia szczelność systemu, zapobiegając przeciekom ścieków do gruntu lub infiltracji wód gruntowych do wnętrza rury.

System rur i kształtek jest często produkowany z nieplastyfikowanego polichlorku winylu PVC-U. Cechą szczególną wielu nowoczesnych systemów jest zastosowanie specjalnych uszczelek, takich jak dwuelementowa uszczelka Sewer-Lock, montowana automatycznie w fazie produkcji. Taka uszczelka zapewnia pełną szczelność i trwałość systemu, a także skraca czas montażu rur. Technologia wykonywania kielichów w systemie Sewer-Lock polega na tym, że kielich każdej rury formowany jest indywidualnie wokół uszczelki, co zapewnia bardzo dokładne dopasowanie do jej kształtów. Pierścień mocujący, naprężony podczas procesu kielichowania, zapobiega ruchom uszczelki, utrzymując ją we właściwym położeniu. Zapobiega to wyjęciu uszczelki z kielicha, jej przesunięciu w rowku kielicha, a także podwinięciu (skręceniu) uszczelki. Oba pierścienie, trwale połączone ze sobą, ściśle przylegają zarówno do kielicha, jak i do wsuniętego końca rury. Dostępne są również rury PVC z uszczelkami jednowargowymi.

Niektórzy producenci, jak Pipelife, oferują uszczelkę Sewer-Lock trwale zespoloną z kielichem, co dodatkowo ogranicza podcieki i pozwala na montaż instalacji nawet w temperaturach do -10°C. Rury te mogą być oznaczone symbolem kryształu lodu, wskazującym na możliwość stosowania w obszarach, gdzie budowa sieci prowadzona jest w temperaturach poniżej -10°C.

Różnice między Rurami PVC a Innymi Tworzywami (PP, PE)

Rury PVC 110 mm różnią się od rur wykonanych z polipropylenu (PP) czy polietylenu (PE) przede wszystkim właściwościami fizykochemicznymi i zakresem zastosowań. PVC jest materiałem twardszym i mniej elastycznym niż PP czy PE. Zapewnia to większą stabilność wymiarową, ale mniejszą odporność na uderzenia i zginanie w porównaniu do PE.

Rury PP lepiej znoszą wysokie temperatury i mogą być stosowane w instalacjach kanalizacyjnych z wodą gorącą, gdzie PVC nie zdaje egzaminu ze względu na ograniczenia temperaturowe. Z kolei PE wyróżnia się dużą elastycznością i wytrzymałością mechaniczną, dlatego jest często używany w instalacjach zewnętrznych i w systemach przyłączy wodociągowych.

Dla kanalizacji zewnętrznej, gdzie kluczowe są odporność chemiczna, stabilność wymiarowa i odporność na korozję, PVC-U jest często preferowanym materiałem. Rury PP i PE znajdują swoje zastosowanie w bardziej specyficznych warunkach, np. przy wyższych temperaturach lub tam, gdzie wymagana jest ekstremalna odporność na uderzenia.

Klasy Sztywności Obwodowej (SN) i Struktura Ścianki

Rury kanalizacyjne z PVC-U o budowie strukturalnej, zwłaszcza z rdzeniem spienionym (coex), produkowane są w szerokim zakresie średnic od 110 do 400 mm, a nawet do 500 mm, w zależności od producenta i systemu. Kluczowym parametrem określającym ich wytrzymałość jest klasa sztywności obwodowej, oznaczana jako SN. Najczęściej spotykane klasy to SN 2, SN 4 oraz SN 8 kN/m², co oznacza minimalną obciążalność rury na odkształcenie średnicy pod wpływem nacisku zewnętrznego. Wybór odpowiedniej klasy sztywności zależy od głębokości posadowienia rury, rodzaju gruntu oraz przewidywanych obciążeń zewnętrznych, np. ruchem pojazdów. Rury w klasie SN8 są przeznaczone do głębszego montażu lub pod terenami o dużym natężeniu ruchu.

Oprócz klasy sztywności, rury mogą mieć różną strukturę ścianki:

• Rura lita: Posiada jednorodną ściankę, co czyni ją najpopularniejszym systemem rur i kształtek łączonych na wcisk. Jest to solidny wybór do przesyłania ścieków sanitarnych i deszczowych, nadający się zarówno na obszarach przydomowych, jak i pod drogami o ruchu ciężkim.
• Rura spieniona (coex): Posiada warstwę spienionego PVC, co sprawia, że jest lżejsza i często tańsza od rury litej. Najczęściej stosuje się je do wykonania przyłączy kanalizacyjnych domków jednorodzinnych oraz uzbrojenia działek inwestycyjnych dla większych obiektów, gdzie obciążenia nie są ekstremalnie wysokie.

Grubość ścianki rury jest ściśle powiązana z klasą sztywności obwodowej i średnicą nominalną. Na przykład, dla rury FI 110, klasa SN8 może oznaczać grubość ścianki około 3,2 mm, podczas gdy dla FI 160 SN8 grubość ścianki może wynosić około 4,7 mm. Długości rur w systemach kanalizacji zewnętrznej najczęściej wynoszą 500, 1000, 2000 i 3000 mm.

Montaż Rur PVC 110 mm: Kluczowe Zasady i Zalecenia

Prawidłowy montaż rur PVC 110 mm jest kluczowy dla zapewnienia długotrwałej i bezawaryjnej pracy całej instalacji kanalizacyjnej. Należy zwrócić uwagę na kilka ważnych elementów:

• Spadek (nachylenie): Systemy kanalizacji grawitacyjnej wymagają odpowiedniego spadku, który umożliwia swobodny przepływ ścieków bez ich zalegania. Minimalny spadek wynosi zazwyczaj 2%, a maksymalny 15%. Zbyt mały spadek lub jego brak uniemożliwi grawitacyjny przepływ ścieków, co grozi osadzaniem się włosów, piachu i tłuszczu na wewnętrznych ściankach rur. Prawidłowe spadki, np. w zakresie 2-3%, zależnie od długości przewodu, zapewniają swobodny przepływ bez zatorów.
• Kształtki i kąty: W poziomach kanalizacyjnych zwykle nie stosuje się kolan o kącie 90 stopni, aby opory przepływu były mniejsze. Najczęściej zastosowanie znajdują kolana o kątach 15, 30, 45, a czasami 67 stopni. Pozwala to na płynne wykonanie wszystkich niezbędnych zmian kierunku instalacji. Kształtki do systemów zewnętrznych występują zazwyczaj w klasie SN8 i są produkowane z PP lub PVC.
• Przygotowanie i łączenie: Przed połączeniem należy oczyścić i osuszyć kielich oraz koniec łączonej rury. Następnie należy pokryć je odpowiednim środkiem poślizgowym przeznaczonym do PCV. Po złożeniu elementów nie wolno obracać ich względem siebie, aby nie uszkodzić uszczelki. Pełne wsunięcie bosego końca w kielich zapewnia szczelne połączenie. Nie zaleca się używania nasuwek i dwustronnie bosych kawałków rur.

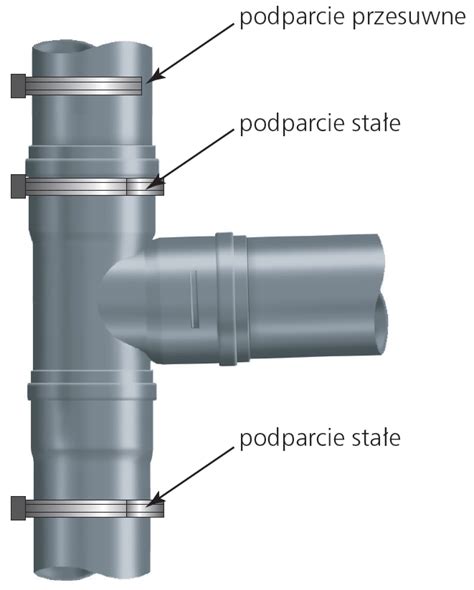

• Swoboda pracy rur: Rury muszą mieć możliwość pracy pod wpływem zmian temperatury (dylatacja). Dlatego nie należy montować ich na sztywno ani bez uwzględnienia kompensatorów rozszerzalności cieplnej, zwłaszcza na dłuższych odcinkach.
• Zasypywanie wykopów: Po ułożeniu rur w wykopach, należy dokładnie zagęścić ziemię wokół nich. Zapobiega to odkształceniom rur podczas osiadania gruntu i zapewnia stabilność całej konstrukcji.
• Próba szczelności: Po zakończeniu montażu warto wykonać próbę szczelności układu, szczególnie jeśli rura będzie zabudowana lub prowadzona w posadzce. Polega ona na zaślepieniu odpływu poza budynkiem i zalaniu najwyższego punktu kanalizacji wodą. Brak ubytku wody świadczy o prawidłowym wykonaniu instalacji.

Jak prawidłowo zamontować rurę kanalizacyjną PVC?

Ograniczenia Rur PVC 110 mm

Mimo wielu zalet, rury PVC 110 mm nie są pozbawione ograniczeń. Przede wszystkim, ich konstrukcja przystosowana jest wyłącznie do przepływu grawitacyjnego - nie nadają się do transportu cieczy pod ciśnieniem.

• Wrażliwość na promieniowanie UV: Montaż na zewnątrz bez odpowiedniego zabezpieczenia (np. przez zasypanie ziemią) może prowadzić do degradacji materiału pod wpływem promieniowania UV.
• Niska elastyczność w niskich temperaturach: W warunkach niskich temperatur PVC traci elastyczność i może pękać pod wpływem uderzenia lub punktowego nacisku. Dlatego w zimnych klimatach ważne jest stosowanie rur z uszczelkami pracującymi w niskich temperaturach lub odpowiednie zabezpieczenie instalacji.
• Ograniczona odporność na wysoką temperaturę: Ścieki o temperaturze przekraczającej 60-70°C mogą powodować odkształcenia rur PVC, zwłaszcza przy długotrwałej ekspozycji. Rury PP są w tym zakresie znacznie bardziej odporne.

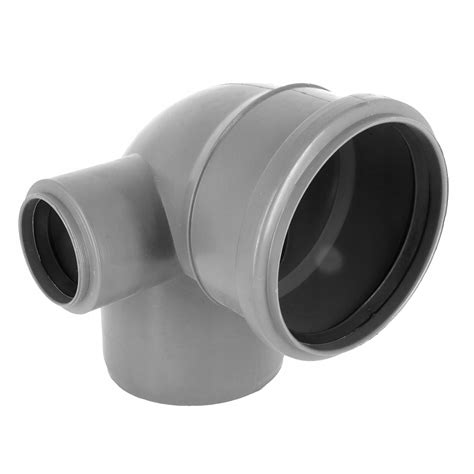

Kształtki Kanalizacyjne i Akcesoria

System kanalizacyjny to nie tylko same rury, ale również kompleks kształtek i akcesoriów, które umożliwiają stworzenie szczelnej i funkcjonalnej sieci. Oprócz wspomnianych kolan o różnych kątach, w systemach zewnętrznych stosuje się:

• Trójniki i trójniki redukcyjne: Służą do rozgałęziania instalacji lub podłączania mniejszych odpływów do głównego przewodu. Dostępne są w kątach 45, 67, 87 stopni.
• Redukcje: Umożliwiają płynne przejście między rurami o różnych średnicach.
• Mufy: Stosowane do łączenia rur, jeśli nie posiadają one fabrycznego kielicha.
• Korki i zaślepki: Służą do tymczasowego lub stałego zaślepienia końców rur, co jest niezbędne podczas montażu i próby szczelności.

Do systemów kanalizacyjnych zaliczamy również inne elementy, takie jak studnie rewizyjne, które umożliwiają inspekcję i czyszczenie sieci, zbiorniki na szambo, przepompownie ścieków (gdy teren nie pozwala na grawitacyjny przepływ), oczyszczalnie ścieków oraz systemy odwodnień liniowych.

Podsumowanie: Wybór i Właściwa Eksploatacja

Rury PVC FI 110 mm stanowią solidny fundament dla systemów kanalizacyjnych, oferując trwałość, odporność chemiczną i łatwość montażu. Ich właściwy dobór pod kątem klasy sztywności, struktury ścianki oraz staranne wykonanie instalacji z zachowaniem odpowiednich spadków i połączeń, gwarantuje bezawaryjną eksploatację przez wiele dekad. Choć istnieją ograniczenia związane z temperaturą i ciśnieniem, w kontekście kanalizacji grawitacyjnej, rury te pozostają jednym z najbardziej efektywnych i ekonomicznych rozwiązań dostępnych na rynku. Inwestycja w jakość materiałów i precyzję wykonania instalacji kanalizacyjnej jest kluczowa, aby uniknąć kosztownych i inwazyjnych awarii w przyszłości.
