Zawory Pneumatyczne: Kluczowe Elementy Sterowania w Systemach Przemysłowych

W dynamicznym świecie automatyki przemysłowej, układy pneumatyczne odgrywają niebagatelną rolę, znajdując zastosowanie w niezliczonych procesach produkcyjnych. Ich popularność wynika z niskiego kosztu zakupu i eksploatacji, co czyni je wszechstronnym rozwiązaniem dla niemal każdego etapu linii produkcyjnej. Sercem każdego takiego układu są elementy sterujące, a wśród nich prym wiodą zawory. To właśnie one odpowiadają za precyzyjne kierowanie, regulację ciśnienia i natężenia przepływu sprężonego powietrza, stanowiąc klucz do efektywnego i bezpiecznego działania maszyn.

Podstawowe Funkcje Zaworów Pneumatycznych

Zawory pneumatyczne, mimo swojej często kompaktowej budowy, pełnią szereg kluczowych funkcji, które decydują o możliwościach i wydajności całego systemu:

• Sterowanie przepływem powietrza: Jest to fundamentalna rola zaworów. Poprzez otwieranie i zamykanie ścieżek przepływu, zawory decydują o tym, którędy i w jakiej ilości sprężone powietrze dociera do elementów wykonawczych, takich jak siłowniki. Ta precyzyjna kontrola jest niezbędna do płynnego i dokładnego sterowania ruchem.
• Regulacja ciśnienia: Niektóre typy zaworów pozwalają na utrzymanie stałego ciśnienia w określonych częściach układu lub na jego redukcję do pożądanego poziomu. Jest to kluczowe w operacjach wymagających specyficznych parametrów ciśnienia dla optymalnego funkcjonowania i bezpieczeństwa.
• Kontrola kierunku ruchu: Zawory rozdzielające, dzięki swojej budowie, umożliwiają zmianę kierunku przepływu powietrza, co bezpośrednio przekłada się na sterowanie ruchem siłowników - ich wysuwem, powrotem lub zatrzymaniem w określonej pozycji.
• Sterowanie prędkością: Poprzez regulację natężenia przepływu powietrza, zawory dławiące i dławiąco-zwrotne pozwalają na płynną kontrolę prędkości ruchu elementów wykonawczych. Jest to szczególnie ważne w aplikacjach wymagających zróżnicowanej szybkości operacji.
• Zmiana trybu pracy: Bardziej zaawansowane zawory, zwłaszcza w połączeniu z układami logicznymi, mogą zmieniać tryb pracy całego systemu, umożliwiając realizację złożonych sekwencji ruchów i operacji.
• Bezpieczeństwo w automatyce: Zawory bezpieczeństwa i zawory upustowe odgrywają kluczową rolę w ochronie systemów przed nadmiernym wzrostem ciśnienia, zapobiegając uszkodzeniom maszyn, a nawet wypadkom.
• Sterowanie automatyczne: Nowoczesne zawory, sterowane elektrycznie lub pneumatycznie, mogą być zintegrowane z zaawansowanymi systemami sterowania, umożliwiając zdalne zarządzanie procesami i ich optymalizację.

Rodzaje Zaworów Pneumatycznych i Ich Zastosowania

Wszechstronność pneumatyki znajduje odzwierciedlenie w bogactwie typów zaworów, z których każdy został zaprojektowany do spełniania specyficznych funkcji w systemach sterowania.

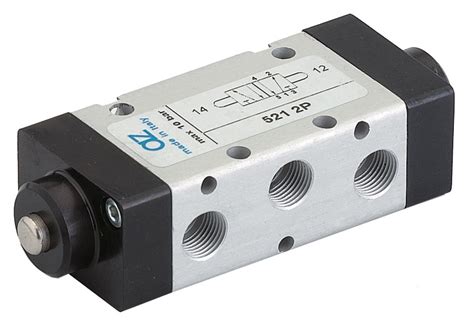

Zawory Rozdzielające

Są to jedne z najbardziej podstawowych i zarazem kluczowych elementów. Ich głównym zadaniem jest kierowanie przepływem sprężonego powietrza do poszczególnych gałęzi układu, a także otwieranie lub zamykanie dopływu do konkretnych obwodów. Podstawowy podział zaworów rozdzielających obejmuje:

• Liczbę dróg: Określa liczbę otworów, przez które czynnik roboczy może przepływać (np. dwudrogowe, trzydrogowe, czterodrogowe).
• Liczbę nastawnych położeń: Określa liczbę stabilnych stanów pracy zaworu (np. dwu-, trzy-, czteropołożeniowe).
• Sposób sterowania: Określa, w jaki sposób zawór jest aktywowany (ręczny, mechaniczny, pneumatyczny, elektromagnetyczny).

Przykład oznaczenia 3/2 oznacza zawór trzydrogowy (3 otwory) i dwupołożeniowy (2 pozycje robocze).

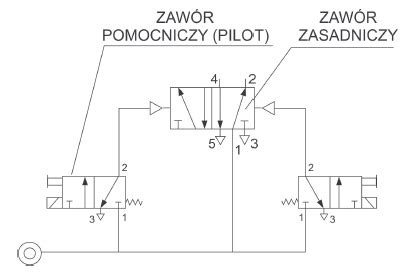

Zawory rozdzielające dzielą się również na monostabilne, które powracają do pozycji wyjściowej po zaniku sygnału sterującego, oraz bistabilne, które utrzymują ostatnią zadaną pozycję niezależnie od sygnału sterującego, wymagając do przełączenia niezależnych impulsów. Uniwersalne zawory rozdzielające sterowane pneumatycznie są często wykorzystywane do sterowania pracą siłowników.

Zawory Zwrotne

Zawory zwrotne gwarantują przepływ czynnika roboczego tylko w jednym kierunku. Zapobiegają cofaniu się powietrza w układzie, co jest istotne np. w celu utrzymania ciśnienia. Szczególną odmianą jest zawór szybkiego spustu, który umożliwia błyskawiczne opróżnienie komory siłownika, co znacząco przyspiesza jego ruch.

Zawory Dławiące i Dławiąco-Zwrotne

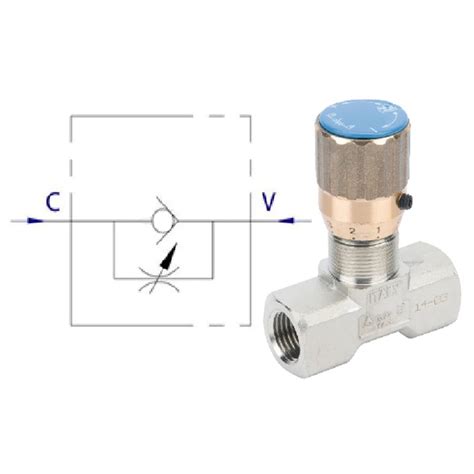

Te zawory służą do precyzyjnego sterowania natężeniem przepływu czynnika roboczego. Działają poprzez stopniowe zwężanie przekroju przepustowego. Są one nieodzowne do bezstopniowej regulacji prędkości ruchu elementów wykonawczych, takich jak siłowniki. Zawory dławiąco-zwrotne łączą w sobie funkcję zwrotną z możliwością dławienia przepływu w przeciwnym kierunku, co pozwala na niezależną regulację prędkości wysuwu i powrotu tłoczyska.

Zawory Redukcyjne

Zadaniem zaworu redukcyjnego jest utrzymanie stałego ciśnienia wyjściowego niezależnie od wahań ciśnienia na wejściu oraz natężenia przepływu. Działają one dzięki mechanizmowi sprężyny, która reguluje przepływ przez grzybek dławiący lub odcinający. Są one kluczowe dla zapewnienia stabilnych warunków pracy w poszczególnych obwodach.

Zawory Bezpieczeństwa i Zawory Upustowe

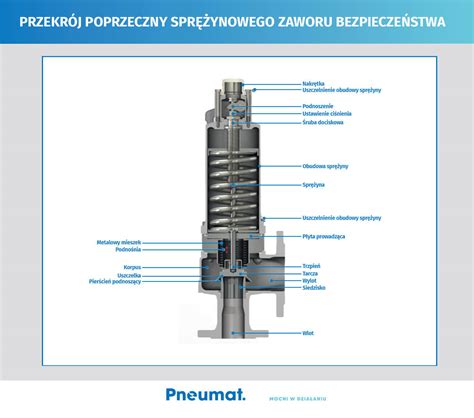

Zawory bezpieczeństwa chronią układ przed nadmiernym wzrostem ciśnienia, samoczynnie otwierając się i uwalniając nadmiar czynnika. Działają one na zasadzie sprężyny dociskającej element zamykający. Zawory upustowe, choć często stosowane zamiennie z zaworami bezpieczeństwa, mogą pełnić także funkcje regulacyjne. Kluczową różnicą jest charakterystyka otwierania: zawory bezpieczeństwa zazwyczaj otwierają się gwałtownie i w pełni (tzw. POP-action), podczas gdy zawory upustowe otwierają się proporcjonalnie do wzrostu ciśnienia ponad nastawę, co zapewnia płynniejszą stabilizację. Zawory upustowe znajdują zastosowanie w ochronie zbiorników, linii sprężonego powietrza, odciążaniu sprężarek, a nawet w zabezpieczaniu siłowników przed siłami zewnętrznymi.

Zawory Logiczne (Przełączniki Obiegu i Zawory Zdwojonego Sygnału)

Te specjalistyczne zawory realizują podstawowe funkcje logiki pneumatycznej, umożliwiając budowę bardziej skomplikowanych układów sterowania bez konieczności stosowania elektroniki.

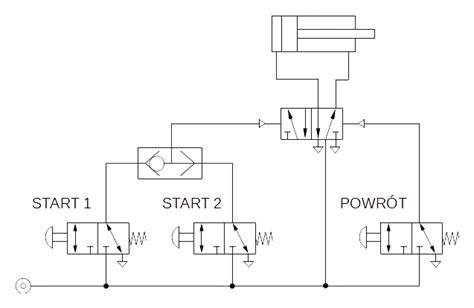

• Przełącznik obiegu (OR): Posiada dwa otwory wejściowe i jeden wyjściowy. Łączy alternatywnie jedno z wejść z wyjściem. Jeśli oba wejścia są zasilane, na wyjściu pojawi się czynnik z wyższego ciśnienia. Odpowiada funkcji logicznej alternatywy „OR”.
• Zawór zdwojonego sygnału (AND): Również jest zaworem trójdrożnym. Na wyjściu ciśnienie pojawia się tylko wtedy, gdy oba otwory wejściowe są jednocześnie zasilane. Realizuje funkcję logiczną koniunkcji „AND”.

Innowacje i Rozwiązania Specjalistyczne

Współczesna technologia pneumatyczna stale się rozwija, oferując coraz bardziej zaawansowane rozwiązania:

• Elektroniczne sterowanie zaworami: Elektrozawory proporcjonalne umożliwiają precyzyjną i dynamiczną regulację przepływu, dostosowując się do zmiennych warunków pracy w czasie rzeczywistym. Pozwala to na optymalizację procesów i zwiększenie efektywności energetycznej.
• Zintegrowane systemy monitoringu: Nowoczesne zawory są wyposażane w sensory, które monitorują ich stan techniczny, przewidując potencjalne awarie i umożliwiając planowanie konserwacji. Zwiększa to niezawodność i minimalizuje przestoje w produkcji.
• Materiały odpornościowe: Stosowanie innowacyjnych, odpornych na korozję materiałów, takich jak specjalne tworzywa sztuczne czy stal nierdzewna, zapewnia trwałość i niezawodność zaworów nawet w trudnych warunkach środowiskowych, np. w przemyśle chemicznym czy spożywczym.

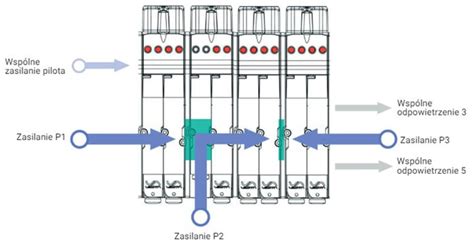

• Wyspy zaworowe: Są to zintegrowane moduły sterujące, łączące wiele zaworów na jednej podstawie. Upraszczają instalację, redukują liczbę przyłączy i pozwalają na sterowanie elektryczne przez jedno złącze, co znacząco zwiększa efektywność montażu i konserwacji.
• Zawory dławiąco-zwrotne z dodatkowymi funkcjami: Na rynku dostępne są również zawory zwrotno-dławiące ze wbudowanymi tłumikami hałasu, blokadą nastawy czy nietypowymi przyłączami, dostosowane do najbardziej wymagających aplikacji.

Wybór Odpowiedniego Zaworu

Dobór właściwego zaworu do konkretnego zastosowania jest procesem kluczowym dla efektywności i bezpieczeństwa całego systemu. Należy wziąć pod uwagę szereg czynników:

• Rodzaj przemysłu: Specyficzne wymagania branży (np. czystość w przemyśle spożywczym, odporność chemiczna w przemyśle chemicznym) determinują wybór materiałów i konstrukcji zaworu.
• Wymagania procesu produkcyjnego: Szybkość, precyzja, sekwencje ruchów - te parametry wpływają na wybór typu zaworu (np. proporcjonalny dla precyzyjnych ruchów robotów, jednopołożeniowy dla prostych operacji).
• Warunki środowiskowe: Agresywne czynniki, wysokie ciśnienie lub temperatura wymagają zastosowania specjalistycznych zaworów odpornych na te warunki.
• Parametry techniczne: Należy uwzględnić zakres ciśnień roboczych, wymagane ciśnienie nastawy (dla zaworów redukcyjnych i bezpieczeństwa), przepustowość zaworu oraz jego dynamikę działania.

Zrozumienie zasady działania, różnorodności typów i specyfiki zastosowań zaworów pneumatycznych pozwala na świadome projektowanie i optymalizację układów sterowania, co przekłada się na zwiększoną wydajność, niezawodność i bezpieczeństwo procesów przemysłowych.
