Zewnętrzne przewody elektryczne 220V: Klucz do bezpieczeństwa i funkcjonalności instalacji

Instalacje elektryczne są nieodłącznym elementem współczesnego życia, zapewniając energię niezbędną do działania niezliczonych urządzeń. Kluczową rolę w tych systemach odgrywają przewody elektryczne, które umożliwiają przepływ prądu. Szczególne znaczenie ma prawidłowy dobór i identyfikacja przewodów zewnętrznych, które są narażone na działanie różnorodnych czynników atmosferycznych i mechanicznych. Zrozumienie ich funkcji, oznaczeń i wymagań technicznych jest fundamentalne dla zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych, zarówno tych domowych, jak i przemysłowych.

Różnorodność form i funkcji przewodów elektrycznych

Przewody elektryczne mogą przybierać różne formy, takie jak drut, linka czy szynoprzewód. Niezależnie od swojej struktury, podstawowym elementem każdego przewodu jest żyła przewodząca prąd, najczęściej wykonana z miedzi lub aluminium. Kable dostępne na rynku charakteryzują się zróżnicowaną kolorystyką izolacji zewnętrznej oraz specjalnymi symbolami, które ułatwiają identyfikację ich przeznaczenia.

Wykonaniem profesjonalnych instalacji elektrycznych zajmują się wykwalifikowani elektrycy. Jednakże, podstawowa wiedza na temat oznaczeń znajdujących się na kablach może okazać się przydatna dla każdego, kto styka się z elektrycznością. Zarówno kable, jak i przewody elektryczne są umieszczane w osłonach z izolacją w różnych kolorach, co znacząco ułatwia ich rozpoznanie i zastosowanie w konkretnych celach instalacyjnych.

Znaczenie kolorów w identyfikacji przewodów

Kolorystyka izolacji przewodów elektrycznych nie jest przypadkowa - stanowi kluczowy element systemu identyfikacji, informując o funkcji, jaką dany przewód pełni w instalacji. Ten system oznaczeń jest wymogiem prawnym, regulowanym w Polsce przez normę PN-HD 308 S2:2007, wydaną przez Polski Komitet Normalizacyjny. Na terenie Unii Europejskiej zasady te są zunifikowane i określane przez dokument HD 308 S2:2001 Europejskiego Komitetu Normalizacyjnego.

• Przewód neutralny (N): Oznaczany jest kolorem niebieskim. Jest on połączony z neutralnym punktem transformatora i uziemiony. Mimo że napięcie w przewodzie niebieskim zazwyczaj wynosi 0 V, stanowi on niezbędny element każdej instalacji elektrycznej.
• Przewód ochronny (PE): Oznaczany jest kolorem żółto-zielonym. Choć nie jest on absolutnie niezbędny do działania instalacji, jego zastosowanie znacząco zwiększa bezpieczeństwo zarówno instalatorów, jak i użytkowników, zapewniając ochronę przed porażeniem w przypadku awarii.
• Przewód fazowy (L): Izolacja przewodów fazowych przyjmować może różne kolory. Najczęściej stosowane są kolory brązowy lub czarny. W starszych instalacjach lub w specyficznych zastosowaniach można spotkać również kolory szary, a w starszych instalacjach sprzed kilkunastu lat nawet zielony, żółty czy pomarańczowy. Przewody fazowe są połączone z cewką transformatora i przesyłają energię w sieci elektrycznej, decydując o bezpieczeństwie instalacji.

W instalacjach jednofazowych, które są najczęściej spotykane w domach i mieszkaniach, instalacja składa się z dwóch przewodów: fazowego i neutralnego. Przewód fazowy najczęściej jest w kolorze brązowym, ale może być również czerwony lub biały, w zależności od producenta.

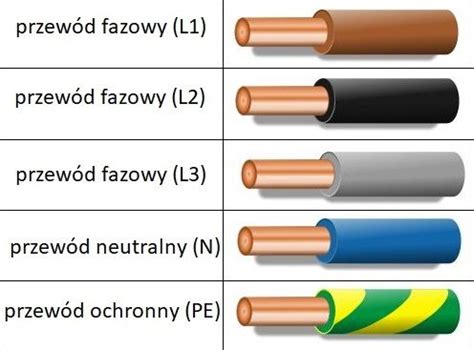

W przypadku instalacji trójfazowych, zgodne z obecnymi normami kolory przewodów fazowych L1, L2 i L3 powinny przedstawiać się następująco:

• L1 - przewód brązowy
• L2 - przewód czarny
• L3 - przewód szary

Należy jednak pamiętać, że w starszych instalacjach lub instalacjach wykonanych samodzielnie, kolory faz mogą być inne. Można się spotkać z oznaczeniami takimi jak: L1 - żółty, L2 - zielony, L3 - czerwony. Kolory faz mogą stanowić wskazówkę podczas identyfikowania kolejności faz.

Przewody ochronno-neutralne (PEN) powinny posiadać izolację w żółto-zielone pasy z niebieską końcówką.

Instalacje i urządzenia zasilane prądem stałym posiadają odmienne oznaczenia kolorów. Potencjał dodatni (+) jest najczęściej oznaczany kolorem czerwonym, a ujemny (-) kolorem czarnym lub niebieskim.

Warto podkreślić, że oznaczenia kabli pełnią kluczową rolę w identyfikacji funkcji poszczególnych przewodów, co jest nieocenione podczas prac konserwacyjnych, naprawczych czy montażowych.

Oznaczenia literowe i cyfrowe przewodów

Oprócz kolorów, przewody elektryczne posiadają również oznaczenia literowe i cyfrowe. Symbole te dostarczają informacji o typie przewodu, jego przeznaczeniu, a także o materiale, z którego został wykonany. Przykłady takich oznaczeń to:

• F: Oznacza przewód wykonany ze stali.
• A: Wskazuje na przewód aluminiowy.
• o: Mała litera „o” umieszczona na przewodzie oznacza przewód okrągły.
• p: Litera „p” oznacza przewód płaski.

Dodatkowe oznaczenia literowe i cyfrowe odnoszą się do całego przewodu, informując o jego konstrukcji i parametrach technicznych. Identyfikacja rodzaju materiału izolacji jest również kluczowa dla prawidłowego doboru przewodu do specyficznych warunków instalacyjnych.

Przewody do instalacji domowych: YDY i YDYp

W domowych instalacjach elektrycznych najczęściej stosuje się przewody płaskie typu YDYp, które służą do zasilania lamp, oraz okrągłe przewody YDY, przeznaczone do zasilania gniazdek.

Dobór przekroju przewodu - klucz do bezpieczeństwa

Wybór odpowiedniego przekroju przewodu do podłączenia gniazdka 230V ma kluczowe znaczenie dla bezpieczeństwa i efektywności działania domowej instalacji elektrycznej. Decyzja ta wpływa na obciążalność długotrwałą, zapobiega ryzyku przegrzewania się przewodów i potencjalnemu pożarowi.

W praktyce, najczęściej stosowane są przewody o przekroju:

• 1.5 mm²: Do zasilania oświetlenia.
• 2.5 mm²: Do zasilania gniazdek elektrycznych.

Przewody o przekroju 2.5 mm² zapewniają odpowiednią wytrzymałość na obciążenie generowane przez większość domowych urządzeń elektrycznych, od lodówek i pralek, po komputery i sprzęt RTV. Charakteryzują się one odpowiednią izolacją i zdolnością do pracy przy wysokim obciążeniu bez ryzyka przegrzewania się.

Dla gniazdek montowanych na stałe, w ścianach lub kanałach instalacyjnych, idealnym rozwiązaniem są przewody sztywne płaskie YDYp 3×2,5, zapewniające stabilność montażu i trwałość. Do gniazdek meblowych, montowanych w biurkach czy szafkach kuchennych, preferowane są przewody giętkie okrągłe OWY 3×2,5.

Decyzja o stosowaniu cieńszego przekroju przewodu, na przykład 1,5 mm², jest uzależniona od wielu czynników technicznych, takich jak długość obwodu, obciążalność długotrwała czy impedancja pętli zwarcia. Profesjonalni instalatorzy, bazując na swojej wiedzy i doświadczeniu, są w stanie dokonać odpowiedniego doboru przewodów do danej instalacji, uwzględniając wszystkie aspekty techniczne.

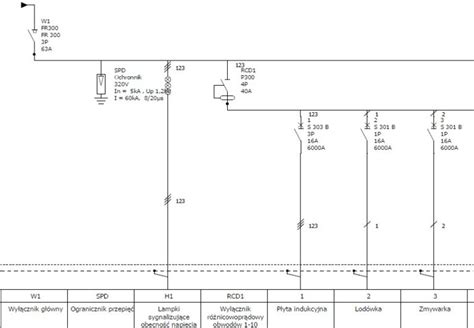

Każda instalacja powinna być zaprojektowana z uwzględnieniem specyficznego położenia sieci i wymaga odpowiedniego zabezpieczenia w postaci bezpieczników i wyłączników, aby chronić przed przeciążeniem i potencjalnym ryzykiem pożaru.

Należy również pamiętać, że w przypadku instalacji gniazdek bez uziemienia, zaleca się szczególną ostrożność - są one odpowiednie jedynie dla urządzeń nie wymagających połączenia z przewodem ochronnym.

Przewody elektryczne zewnętrzne - odporność na warunki atmosferyczne

Instalacje elektryczne narażone na działanie czynników zewnętrznych, takich jak deszcz, śnieg, promieniowanie UV czy zmienne temperatury, wymagają zastosowania specjalistycznych przewodów. Kable zewnętrzne muszą odznaczać się wyjątkową trwałością, niezawodnością i odpornością na uszkodzenia mechaniczne.

Przewody odporne na warunki atmosferyczne znajdują zastosowanie w:

• Instalacjach energetycznych: Gdzie wymagane są kable do stosowania na zewnątrz.
• Automatyce przemysłowej: W zastosowaniu kabli przemysłowych odpornych na trudne warunki.
• Systemach oświetlenia zewnętrznego: Niezbędne są przewody odporne na wilgoć i promieniowanie UV.
• Instalacjach budowlanych: Wymagające kabli o zwiększonej odporności na uszkodzenia mechaniczne.
• Systemach przesyłu danych: Gdzie kluczowa jest stabilność i ochrona przed zakłóceniami.

Dzięki specjalnej izolacji i odpowiednim parametrom technicznym, kable elektryczne na zewnątrz sprawdzają się zarówno w zastosowaniach przemysłowych, jak i w budownictwie mieszkaniowym.

Kabel odporny na UV

Jednym z kluczowych wyzwań dla przewodów zewnętrznych jest ekspozycja na promieniowanie UV. Standardowe kable mogą ulegać degradacji pod wpływem długotrwałego działania słońca, co prowadzi do ich pękania i zmniejszenia wydajności. Przewody odporne na promieniowanie UV, posiadające izolację wykonaną z wysokiej jakości materiałów (np. PVC, PUR, guma), stanowią idealne rozwiązanie do instalacji narażonych na długotrwałe działanie słońca, zapewniając niezawodność i długą żywotność.

Bezpieczeństwo i trwałość przewodów zewnętrznych

Przewody przeznaczone do stosowania na zewnątrz charakteryzują się najwyższą jakością wykonania, spełniając rygorystyczne normy bezpieczeństwa. Oferują one:

• Podwyższoną odporność na zmienne temperatury.
• Wysoką odporność na wilgoć i korozję.
• Doskonałą ochronę przed promieniowaniem UV.
• Elastyczność i wytrzymałość mechaniczną.

Dzięki tym właściwościom, są to idealne przewody elektryczne zewnętrzne do instalacji zarówno w warunkach miejskich, jak i przemysłowych.

Stare instalacje elektryczne - wyzwania i ostrożność

Należy pamiętać, że w starszych instalacjach elektrycznych stosowane były inne oznaczenia i rodzaje przewodów. Instalacje te często nie posiadały przewodów neutralnych i ochronnych, a jedynie uziemiony przewód zerowy oraz przewód fazowy, które mogły być umieszczone razem, a ich izolacja miała kolor niebieski.

W przypadku prac przy instalacjach starszego typu, gdzie kolory przewodów mogą być pomieszane lub nie odpowiadać obecnym normom, należy zachować szczególną ostrożność. W takich sytuacjach pomocne może być użycie próbnika napięcia oraz odpowiednie oznaczenie przewodów taśmą izolacyjną lub etykietami.

Zawsze, rozpoczynając pracę przy instalacji elektrycznej, należy upewnić się, że napięcie jest wyłączone. Złe połączenie przewodów może spowodować zwarcie, uszkodzenie urządzeń, a nawet stanowić zagrożenie porażeniem prądem.

Podsumowując, prawidłowy dobór i stosowanie przewodów elektrycznych, zarówno wewnętrznych, jak i zewnętrznych, jest fundamentem bezpiecznej i funkcjonalnej instalacji. Zrozumienie oznaczeń kolorystycznych, literowych i cyfrowych, a także dopasowanie przekroju przewodu do obciążenia oraz jego odporności na warunki zewnętrzne, gwarantuje niezawodność systemu i bezpieczeństwo jego użytkowników.
