Przejściówki i Redukcje w Kanałach Wentylacyjnych: Klucz do Optymalnego Przepływu Powietrza

W rozbudowanych systemach wentylacyjnych, które są nieodzownym elementem nowoczesnego budownictwa - od domów mieszkalnych, przez biura, aż po skomplikowane obiekty przemysłowe - zapewnienie prawidłowego przepływu powietrza stanowi fundament efektywności i komfortu. Aby osiągnąć optymalizację tego kluczowego parametru, często niezbędne staje się zastosowanie specjalistycznych komponentów, umożliwiających precyzyjną zmianę przekroju kanałów wentylacyjnych. Jednym z takich fundamentalnych elementów, pełniącym rolę łącznika i regulatora przepływu, jest przejściówka lub redukcja wentylacyjna, szczególnie w kontekście kanałów o przekroju prostokątnym.

Czym są Przejściówki i Redukcje Wentylacyjne?

Przejściówka wentylacyjna, często określana także jako redukcja, złączka redukcyjna lub kształtka redukcyjna, to specjalistyczny element instalacji wentylacyjnej. Jej podstawowym zadaniem jest umożliwienie połączenia dwóch kanałów wentylacyjnych o różnych średnicach lub kształtach przekroju. W systemach wentylacyjnych, zarówno w domach, biurach, jak i obiektach przemysłowych, kluczową rolę odgrywa prawidłowy przepływ powietrza. Aby zapewnić jego efektywność i optymalizację, często konieczne jest zastosowanie elementów umożliwiających zmianę przekroju kanałów wentylacyjnych.

Wyobraźmy sobie sytuację, w której powietrze musi przepłynąć z większego kanału do mniejszego lub odwrotnie - przejściówka wentylacyjna jest elementem, który umożliwia płynne i efektywne przejście między tymi różnicami wymiarów. Elementy te są zaprojektowane tak, aby zapewnić płynne przejście powietrza, minimalizując opory przepływu i turbulencje. Przekłada się to na cichszą i bardziej wydajną pracę całej instalacji.

Redukcja Kanału Wentylacyjnego Prostokątnego - Specyficzne Zastosowanie

Szczególne znaczenie w kontekście różnorodności systemów wentylacyjnych mają redukcje kanałów wentylacyjnych o przekroju prostokątnym. Redukcja wentylacyjna prostokątna to element systemu wentylacyjnego, którego głównym zadaniem jest stopniowa lub nagła zmiana przekroju kanału wentylacyjnego o kształcie prostokątnym. Innymi słowy, redukcja umożliwia połączenie kanałów o różnych wymiarach prostokątnych, co jest niezbędne w sytuacjach, gdy projekt systemu wentylacyjnego wymaga zwężenia lub rozszerzenia przepływu powietrza. Ten typ redukcji jest niezbędny w budowie systemów wentylacyjnych, umożliwiając dostosowanie przekrojów kanałów do specyficznych wymagań. Jest to kluczowy komponent, który pozwala na płynne i efektywne dopasowanie elementów instalacji.

Przejścia wentylacyjne można stosować jako dyfuzory, które zwiększają średnicę kanału, albo konfuzory, czyli elementy zmniejszające jego średnicę. W przypadku redukcji prostokątnych kluczowe jest precyzyjne wykonanie, aby zapewnić maksymalną szczelność i minimalne straty ciśnienia.

Materiały Wykonania - Fundament Trwałości

Materiały, z których wykonane są przejściówki i redukcje wentylacyjne, mają decydujący wpływ na ich trwałość, odporność oraz funkcjonalność. W większości przypadków, zarówno redukcje prostokątne, jak i standardowe przejścia wentylacyjne, wykonuje się z blachy stalowej ocynkowanej. Wybór tego materiału nie jest przypadkowy i wynika z jego licznych zalet, które czynią go idealnym do zastosowań w systemach wentylacyjnych:

• Trwałość i wytrzymałość mechaniczna: Stal ocynkowana jest materiałem bardzo trwałym, odpornym na uszkodzenia mechaniczne, co gwarantuje długą żywotność elementów takich jak redukcje. Zapewniają one długoterminową i niezawodną pracę całego systemu.
• Odporność na korozję: Proces ocynkowania, czyli pokrycia stali warstwą cynku, zapewnia doskonałą ochronę przed korozją. Jest to szczególnie ważne w systemach wentylacyjnych, gdzie kanały mogą być narażone na wilgoć i zmienne warunki atmosferyczne. Dzięki temu elementy zachowują swoje właściwości przez wiele lat.
• Łatwość obróbki i montażu: Blacha stalowa ocynkowana jest stosunkowo łatwa w obróbce, co umożliwia precyzyjne wykonanie redukcji o różnych kształtach i rozmiarach. Ponadto, elementy z tego materiału są łatwe w montażu i łączeniu z innymi elementami systemu wentylacyjnego, co usprawnia proces instalacji.
• Ekonomiczność: W porównaniu do innych materiałów odpornych na korozję, stal ocynkowana jest relatywnie ekonomiczna, co przekłada się na koszty całego systemu wentylacyjnego. Jest to istotne z punktu widzenia opłacalności inwestycji.

W specyficznych zastosowaniach, gdzie występują podwyższone wymagania dotyczące odporności na agresywne środowiska lub potrzebna jest szczególna lekkość, można spotkać przejściówki wykonane z innych materiałów. Stal nierdzewna jest wybierana w środowiskach o wysokiej wilgotności lub agresywnych chemicznie, gdzie wymagana jest maksymalna odporność na korozję. Aluminium jest stosowane tam, gdzie istotna jest lekkość konstrukcji, co może być ważne w przypadku dużych systemów lub instalacji montowanych w trudno dostępnych miejscach.

Nasze przejścia wyprodukowane są z blachy galwanizowanej o grubości 0,9 mm i obejmują średnice od Ø100 do Ø1000 mm. Materiał ten gwarantuje maksymalną trwałość i długą żywotność tych elementów.

Rodzaje Przejściówek i Redukcji

Przejściówki i redukcje wentylacyjne można podzielić na kilka głównych rodzajów, w zależności od sposobu zmiany przekroju kanału oraz jego kształtu:

Redukcje Koncentryczne i Ekscentryczne (dla kanałów prostokątnych)

W kontekście kanałów prostokątnych wyróżniamy dwa podstawowe typy redukcji:

• Redukcje koncentryczne: W redukcji koncentrycznej środek mniejszego przekroju kanału znajduje się dokładnie w centrum większego przekroju. Ten typ redukcji jest stosowany, gdy oś kanału wentylacyjnego pozostaje niezmieniona. Redukcje koncentryczne zapewniają równomierny przepływ powietrza i minimalizują turbulencje, co jest korzystne dla efektywności systemu.
• Redukcje ekscentryczne: W redukcji ekscentrycznej środek mniejszego przekroju kanału jest przesunięty względem środka większego przekroju. Redukcje ekscentryczne są często stosowane, gdy konieczne jest ominięcie przeszkód konstrukcyjnych lub dopasowanie systemu do ograniczeń przestrzennych. Pozwalają na zachowanie poziomego lub pionowego poziomu dolnej lub górnej krawędzi kanału, co ułatwia integrację z innymi elementami instalacji.

Wybór między redukcją koncentryczną a ekscentryczną zależy od konkretnych wymagań projektu systemu wentylacyjnego i przestrzeni, w której system jest instalowany.

Przejścia Między Kształtami Kanałów (np. Prostokątny na Okrągły)

Bardzo często w systemach wentylacyjnych pojawia się potrzeba połączenia kanałów o różnych kształtach przekroju. W tym celu stosuje się specjalne przejściówki:

• Przejścia z kanału prostokątnego na okrągły: Te elementy służą do zmiany przekroju prowadzonego ciągu wentylacyjnego z prostokątnego na okrągły, co zapewnia swobodny przepływ powietrza oraz wygodny montaż całej instalacji. Są one niezbędne w sytuacjach, gdy architektura budynku lub specyfika urządzeń wymusza takie połączenie.
• Przejścia z kanału okrągłego na prostokątny: Analogicznie, umożliwiają one integrację kanałów okrągłych z komponentami lub odcinkami instalacji o przekroju prostokątnym.

Te elementy zapewniają płynne i szczelne przejście między różnymi elementami systemu, co jest niezbędne do utrzymania efektywności i wydajności systemu. Tworząc odpowiednie połączenie między kanałem wentylacyjnym a rurą, zapobiegają wyciekom powietrza, które mogą zmniejszać skuteczność wentylatora.

Złączki redukcyjne dla kanałów okrągłych

Redukcje kanałów okrągłych to kluczowe elementy każdego systemu wentylacyjnego, umożliwiające efektywne łączenie przewodów o różnych średnicach. Dzięki nim możliwe jest precyzyjne dopasowanie instalacji do indywidualnych potrzeb oraz zapewnienie optymalnego przepływu powietrza w całym budynku. Najczęściej spotyka się je w miejscach, gdzie konieczne jest przejście z większej magistrali na mniejsze odnogi rozprowadzające powietrze do poszczególnych pomieszczeń, lub przy podłączaniu kratek wentylacyjnych, anemostatów czy wentylatorów kanałowych.

Przykładowo, redukcja z fi 125 mm na fi 100 mm jest powszechnie stosowana do łączenia kanałów o różnych średnicach nominalnych.

Elementy rozdzielające i łączące

Specjalistyczne przejściówki mogą być również wykorzystywane w punktach, gdzie ma zostać zamontowane rozgałęzienie instalacji wentylacyjnej z dwójnikiem albo trójnikiem wentylacyjnym. Redukcja poprzez zmianę przekroju kanału pozwala w takim miejscu utrzymać wymagane ciśnienie oraz przepływ powietrza. Zastosowanie redukcji pozwala dopasować i połączyć ze sobą poszczególne elementy systemu wentylacyjnego (np. filtry czy klapy zwrotne), gwarantując jego maksymalną szczelność.

Oferta obejmuje także zestawy przejściówek do systemu rur FLEX, które pasują do każdej rury dostępnej na rynku. Zastosowanie takiej przejściówki pozwala na krzyżowanie się kanałów wentylacyjnych lub krzyżowanie się rur z pozostałymi instalacjami i ułatwiają montaż systemu wentylacyjnego. Przykładowe składniki zestawów to przejściówka 5x50/2x75, przejściówka 2x90/3x75, a także zaślepki umożliwiające wykorzystanie przejściówek tylko dla jednego przewodu.

Zastosowanie Przejściówek i Redukcji w Praktyce

Przejściówki i redukcje wentylacyjne znajdują szerokie zastosowanie w różnorodnych systemach wentylacyjnych, pełniąc kluczowe funkcje w wielu scenariuszach:

Systemy Wentylacji Ogólnej i Miejscowej

W systemach wentylacji ogólnej, redukcje są wykorzystywane do łączenia kanałów o różnych przekrojach, np. w miejscach, gdzie kanał główny rozgałęzia się na mniejsze kanały rozprowadzające powietrze do poszczególnych pomieszczeń. W systemach wentylacji miejscowej, np. okapach kuchennych lub wyciągach przemysłowych, redukcje umożliwiają połączenie kanałów wyciągowych z kanałami wentylacyjnymi o większym przekroju, zapewniając odpowiednią prędkość przepływu.

Systemy Klimatyzacji i HVAC

W systemach klimatyzacji, redukcje są stosowane w podobnych sytuacjach jak w systemach wentylacji, czyli do zmiany przekroju kanałów rozprowadzających schłodzone lub podgrzane powietrze. Stanowią integralną część systemów ogrzewania, wentylacji i klimatyzacji (HVAC), umożliwiając precyzyjne dopasowanie instalacji do specyficznych wymagań budynku i ograniczeń przestrzennych.

Instalacje Przemysłowe

W przemyśle, systemy wentylacyjne często są bardzo rozbudowane i złożone. Redukcje wentylacyjne prostokątne i inne typy przejściówek są niezbędne do budowy tych systemów, umożliwiając dostosowanie przekrojów kanałów do specyficznych wymagań procesów technologicznych, takich jak odprowadzanie zanieczyszczeń lub dostarczanie świeżego powietrza do stref roboczych.

Modernizacja i Rozbudowa Istniejących Systemów

Podczas modernizacji lub rozbudowy istniejących systemów wentylacyjnych, redukcje są nieocenione, gdy zachodzi potrzeba dostosowania nowych elementów do istniejącej instalacji, która może mieć inne wymiary kanałów. Dają one projektantom większą swobodę podczas projektowania instalacji, pozwalając na dostosowanie jej do specyficznych potrzeb.

Integracja Komponentów Systemu

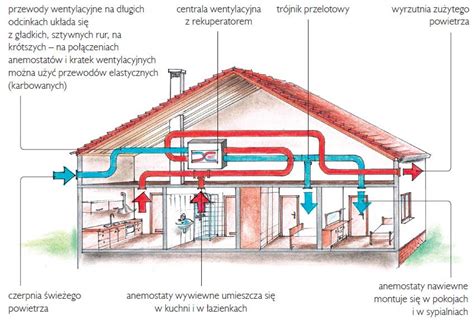

Przejściówki umożliwiają integrację różnych elementów systemu wentylacyjnego, takich jak czerpnie, wyrzutnie, rekuperatory, czy centrale wentylacyjne, które mogą mieć różne średnice lub kształty króćców przyłączeniowych. Pozwalają na połączenie głównych kanałów z odnogami o mniejszej średnicy lub podłączenie urządzeń wentylacyjnych (np. wentylatorów, anemostatów) o innym wymiarze przyłączeniowym.

Jeśli żadne z gotowych przejść wentylacyjnych nie pasuje do Twojej instalacji, na życzenie można przygotować indywidualne przejścia niesymetryczne, dostosowane do wymagań danego systemu wentylacyjnego.

Zalety Stosowania Przejściówek i Redukcji

Użycie prawidłowo dobranych przejściówek i redukcji wentylacyjnych w systemach HVAC niesie ze sobą szereg istotnych korzyści:

• Optymalizacja Przepływu Powietrza: Redukcje umożliwiają płynną zmianę przekroju kanału, co minimalizuje straty ciśnienia i turbulencje. Zapewniają bardziej efektywny przepływ powietrza w systemie, pomagając w utrzymaniu właściwej prędkości i dystrybucji powietrza w całym systemie. Gładkie przejścia między różnymi średnicami redukują hałas generowany przez przepływające powietrze.
• Dopasowanie do Wymagań Projektowych i Przestrzennych: Dzięki dostępności redukcji i przejściówek o różnych rozmiarach i typach, projektanci systemów wentylacyjnych mają dużą elastyczność w kształtowaniu instalacji. Umożliwiają one dopasowanie systemu do specyficznych potrzeb, ograniczeń przestrzennych oraz architektonicznych.
• Łatwość Montażu i Integracji: Przejściówki są projektowane z myślą o łatwym montażu i integracji z innymi elementami systemu wentylacyjnego. Precyzyjnie wykonane elementy są łatwiejsze do zamontowania i zapewniają lepsze dopasowanie, co przyspiesza i upraszcza proces instalacji. Montaż przejściówki jest zazwyczaj prostym procesem, polegającym na umieszczeniu jej między kanałem a rurą, z mocnym zabezpieczeniem obu końców.
• Trwałość i Niezawodność: Wykonanie z wysokiej jakości materiałów, takich jak blacha stalowa ocynkowana, gwarantuje długą żywotność i niezawodność przejściówek. Przekłada się to na długoterminową efektywność całego systemu wentylacyjnego i zmniejsza potrzebę częstych napraw.
• Efektywność Energetyczna: Prawidłowo zaprojektowane przejścia minimalizują straty ciśnienia. Oznacza to, że wentylatory nie muszą pracować z nadmierną mocą, co przekłada się na niższe zużycie energii elektrycznej i niższe koszty eksploatacji.
• Szczelność Instalacji: Wysokiej jakości przejściówki i redukcje zapewniają szczelne połączenia, zapobiegając niekontrolowanym wyciekom powietrza. Jest to kluczowe dla utrzymania wydajności systemu, jakości powietrza wewnętrznego i efektywności energetycznej.
• Uniwersalność: Możliwość łączenia różnych standardowych średnic i kształtów kanałów ułatwia projektowanie i montaż wentylacji w różnorodnych konfiguracjach.

Inwestycja w dobrej jakości przejściówki i redukcje to decyzja, która przynosi długoterminowe korzyści. Choć mogą stanowić niewielki element całego systemu wentylacyjnego, ich rola jest nie do przecenienia w zapewnieniu komfortu, zdrowego powietrza i oszczędności przez wiele lat.

Montaż i Konserwacja

Montaż przejściówek i redukcji wentylacyjnych jest stosunkowo prosty, ale wymaga zachowania pewnych zasad, aby zapewnić szczelność i prawidłowe działanie systemu. Kluczowe kroki montażu obejmują:

1. Przygotowanie kanałów: Przed montażem przejściówki lub redukcji należy upewnić się, że końce kanałów, do których będzie podłączany element, są czyste, równe i pozbawione uszkodzeń.
2. Połączenie mechaniczne: Redukcję lub przejściówkę łączy się z kanałami za pomocą połączeń mechanicznych, takich jak złączki kanałowe, obejmy, nity lub specjalne systemy montażowe. Ważne jest, aby połączenie było solidne i stabilne. W przypadku przejściówek wentylacyjnych, mogą być one łączone za pomocą obejm wąskich i szerokich bądź kołnierzy.
3. Uszczelnienie połączeń: Aby zapewnić maksymalną szczelność systemu wentylacyjnego, wszystkie połączenia, w tym połączenia przejściówki/redukcji z kanałami, należy dokładnie uszczelnić przy użyciu odpowiednich taśm uszczelniających, mas lub silikonów. Użycie odpowiednich zacisków lub śrub jest ważne, aby zapewnić bezpieczne i szczelne połączenie.

Regularne przeglądy systemu wentylacyjnego, w tym przejściówek i redukcji, są zalecane, aby zapewnić jego długoterminową i efektywną pracę. Podczas przeglądów należy zwrócić uwagę na:

• Stan połączeń: Sprawdzić, czy połączenia przejściówki/redukcji z kanałami są szczelne i stabilne. W razie potrzeby dokręcić złączki lub uzupełnić uszczelnienie.
• Uszkodzenia mechaniczne: Skontrolować element pod kątem uszkodzeń mechanicznych, takich jak wgniecenia, pęknięcia lub oznaki korozji. W przypadku wykrycia uszkodzeń, element należy wymienić.
• Zanieczyszczenia: W systemach wentylacyjnych, z czasem w kanałach i na elementach, w tym na przejściówkach, może gromadzić się kurz i inne zanieczyszczenia. Regularne czyszczenie systemu wentylacyjnego, w tym przejściówek, jest ważne dla utrzymania higieny i efektywności wentylacji.

Jak Wybrać Odpowiednią Przejściówkę/Redukcję?

Wybór odpowiedniej przejściówki lub redukcji wentylacyjnej zależy od kilku kluczowych czynników:

• Wymiary i Kształt Kanałów: Najważniejszym czynnikiem jest różnica wymiarów i kształtów między kanałami, które mają być połączone. Należy wybrać element, który pasuje do konkretnych wymiarów kanałów w systemie (np. redukcja z fi 125 mm na fi 100 mm, lub przejście z prostokąta 200x100 mm na okrąg Ø160 mm).
• Typ Elementu: Należy zdecydować, czy potrzebna jest redukcja koncentryczna, ekscentryczna (dla prostokątnych), czy standardowe przejście między różnymi kształtami, w zależności od wymagań projektu i dostępnej przestrzeni montażowej.
• Materiał Wykonania: W większości przypadków, element z blachy stalowej ocynkowanej będzie wystarczający. Jednak w specyficznych warunkach, warto rozważyć redukcje ze stali nierdzewnej lub aluminium.
• Wymagania Systemowe: Należy uwzględnić wymagania całego systemu wentylacyjnego, takie jak przepływ powietrza, ciśnienie i dopuszczalne straty ciśnienia, przy wyborze konkretnego typu i rozmiaru elementu.
• Producent i Jakość: Warto wybierać przejściówki i redukcje od renomowanych producentów, aby mieć pewność co do jakości wykonania, trwałości i zgodności z normami. Starannie wykonane elementy, bez ostrych krawędzi wewnętrznych, zapewnią lepszy przepływ powietrza i mniejsze opory.

Pamiętaj, aby dokładnie zmierzyć średnice i wymiary kanałów przed zakupem, aby uniknąć pomyłek. Precyzyjny dobór kształtek wentylacyjnych to podstawa efektywnej i niezawodnej wentylacji.
