Kratka Wentylacyjna: Funkcje, Historia i Rozwój Systemów Wentylacji

Kratka wentylacyjna, pozornie prosty element architektoniczny, odgrywa kluczową rolę w zapewnieniu komfortu i bezpieczeństwa w pomieszczeniach. Jest to integralna część systemów wentylacyjnych, których zadaniem jest zapewnienie cyrkulacji powietrza. Wentylacja, z definicji, to proces wymiany powietrza pomiędzy pomieszczeniami a przestrzenią zewnętrzną. Prawidłowo działający system wentylacyjny jest niezbędny w miejscach, gdzie przebywają ludzie lub zwierzęta, ponieważ dopływające z zewnątrz świeże powietrze zastępuje zużyte i zanieczyszczone, co jest kluczowe dla oddychania oraz dla prawidłowej i bezpiecznej pracy urządzeń zużywających powietrze.

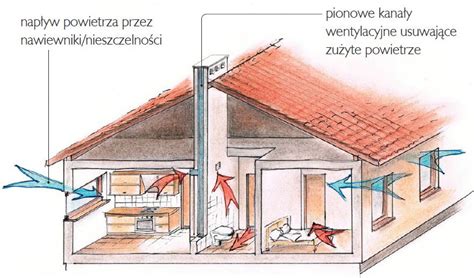

Wentylacja Grawitacyjna - Podstawy Działania

Jednym z fundamentalnych typów wentylacji jest wentylacja grawitacyjna. Opiera się ona na naturalnym zjawisku fizycznym - różnicy ciśnień. Wykorzystuje różnicę ciśnień między przestrzenią wentylowaną a ujściem kanału wentylacyjnego do atmosfery. Mechanizm jest prosty: zanieczyszczone powietrze jest wysysane z pomieszczenia przez kratkę wentylacyjną, a w jego miejsce napływa świeże powietrze z zewnątrz. Napływ ten odbywa się zazwyczaj przez celowo wykonane nawiewy. W kontekście domów jednorodzinnych, często spotykanym rozwiązaniem jest właśnie wentylacja grawitacyjna, której kluczowym elementem jest wspomniana kratka wentylacyjna.

Wyzwania Związane z Wentylacją w Nowoczesnych Budynkach

Współczesne budownictwo stawia przed systemami wentylacyjnymi coraz to nowe wyzwania. Rozwój miast, powstawanie obiektów wysokościowych i wielkoobjętościowych, takich jak kąpieliska, hale sportowe, biura, hotele czy garaże, wymaga stosowania zaawansowanych rozwiązań klimatyzacyjnych i wentylacyjnych. Powoduje to konieczność tworzenia układów strefowych ze zróżnicowanymi parametrami powietrza.

Historia Rozwoju Wentylacji - Od Starożytności do Współczesności

Historia wentylacji jest długa i fascynująca, sięgająca od starożytnych cywilizacji po zaawansowane systemy XXI wieku. Egipcjanie, Rzymianie, a później także Anglicy, już od wieków poszukiwali sposobów na radzenie sobie z problemem brzydkich zapachów i rosnącego zapotrzebowania na świeże powietrze.

Okres XIX wieku jest często uznawany za początek historii najnowszej i czas wielkiego postępu technologicznego. Jednakże, czy wzrost gospodarczy i ogólna poprawa jakości życia dotyczyły także rozwoju wentylacji? Początkowo panowało przekonanie, że to człowiek jest głównym źródłem zanieczyszczeń w powietrzu. Badacze zauważyli, że człowiek wydycha wiele toksycznych substancji, w tym dwutlenek węgla. Wraz z upływem lat wzrosło zainteresowanie higieną.

W XIX wieku ludzie byli narażeni na wiele groźnych, często śmiertelnych chorób, przenoszonych drogą kropelkową i przez bezpośredni kontakt z zarażonym. Głównym celem wentylacji miało być zmniejszenie koncentracji mikroorganizmów w powietrzu, aby ograniczyć ryzyko zachorowania. Wierzono, że wentylacja chroni przed wszelkimi zarazkami i drobnoustrojami.

Z czasem dawne przekonania ustąpiły miejsca nowym odkryciom. Okazało się, że groźne czynniki chorobotwórcze przekazywane drogą kropelkową to odrębna kwestia i nie należy jej bezpośrednio wiązać z ilością dwutlenku węgla w pomieszczeniu. Niemniej jednak, ilość CO2 w powietrzu ma wpływ na samopoczucie.

Kluczowe Postacie i Odkrycia w Dziedzinie Wentylacji

Pierwszych badań jakości powietrza podjął się Antoine Lavoisier, który uznał, że wzrost stężenia dwutlenku węgla do 3% może być szkodliwy. Jednak kluczowe zalecenia dotyczące jakości powietrza, a konkretnie nieprzekraczalnego stężenia 0,1% CO2, sformułował w 1858 roku Max von Pettenkofer. Udowodnił on, że dwutlenek węgla w niewielkich ilościach nie jest szkodliwy dla zdrowia, a jego zawartość w powietrzu stanowi miernik zanieczyszczenia innymi, często nieprzyjemnymi substancjami.

Z czasem odkryto kolejne czynniki wpływające na jakość powietrza. Duński naukowiec Povl Ole Fanger badał odczucia ludzi w zależności od warunków panujących w pomieszczeniach. Okazało się, że ilość pary wodnej w powietrzu przy danej temperaturze ma istotny wpływ na samopoczucie osób przebywających w pomieszczeniu. Optymalne warunki wilgotności powietrza w dużym stopniu zależą od temperatury.

Na przełomie XIX i XX wieku Amerykańskie Stowarzyszenie Inżynierów Ogrzewnictwa, Chłodnictwa i Klimatyzacji (ASHRAE) opublikowało wyniki badań określające minimalny strumień objętości powietrza potrzebny do wentylacji pomieszczeń. Oprócz założeń von Pettenkofera, pojawiły się inne tezy dotyczące powietrza w pomieszczeniach. Późniejsze badania Constantina Prodromosa Yaglou na Uniwersytecie Harvarda skupiły się na samopoczuciu człowieka, uwzględniając emisję zanieczyszczeń pochodzenia ludzkiego i dymu tytoniowego. W badaniu tym przedstawiono wpływ objętości pomieszczenia na pożądaną intensywność wentylowania.

Wynalazki i Postęp Technologiczny w Wentylacji

Pomimo braku pełnej zgodności uczonych co do szkodliwości pewnych warunków w powietrzu i ich wpływu na organizm człowieka na przestrzeni XIX i XX wieku, powstało wiele wynalazków, które są wykorzystywane do dziś. Należą do nich nagrzewnice z rur żebrowych, filtry powietrza wykonane z tkanin oraz wentylatory napędzane silnikami, które umożliwiały regulację wydajności.

Na początku XX wieku niemieckie wydawnictwo Hütte w poradniku "Des Ingenieurs Taschenbuch" zaprezentowało sześć rodzajów wirowników (wentylatorów) z różnymi wariantami kształtu i pochylenia łopatek. Konstruowano zarówno małe, jak i duże wirowniki, przeznaczone do wietrzenia kopalń czy okrętów.

Nie bez powodu przemysł skupił się szczególnie na produkcji tego typu urządzeń. W czasie I wojny światowej okręty były intensywnie wykorzystywane przez Stany Zjednoczone i Niemcy. Producenci wirowników i konstrukcji okrętowych skupili się głównie na przemyśle zbrojeniowym, co doprowadziło do powstania wentylatorów typu Capell firmy R.W. Dinnendahl A.G. o średnicach wirników od 250 do 1000 mm, o wydajności między 600 a 18 000 m³/h.

Około lat 20. XX wieku zaczęły pojawiać się pierwsze konstrukcje prefabrykowanych komór z blachy stalowej, wyposażonych w nagrzewnice i zespół nawilżający. Na ten okres przypadają także pierwsze próby regulacji temperatury i wilgotności. Pomimo ograniczeń technicznych, urządzenia powstające w okresie I wojny światowej spełniały wysokie wymagania.

W Polsce pierwsza instalacja wentylacyjna została zamontowana w Teatrze Polskim w Warszawie w 1911 roku. Rozwój wentylacji w okresie międzywojennym w najbardziej rozwiniętych krajach koncentrował się na wykonywaniu instalacji wentylacyjnych w obiektach użyteczności publicznej, takich jak teatry, kina i inne miejsca rozrywki.

Współczesne Rozwiązania i Wyzwania

Po 1945 roku, rozwój miast, obiektów wysokościowych i wielkoobjętościowych postawił przed konstruktorami instalacji wentylacyjnych kolejne wyzwania. Powstające kąpieliska, hale sportowe, biura, hotele i garaże wymagały sprawnej klimatyzacji i wentylacji, co doprowadziło do powstania układów strefowych ze zróżnicowanymi parametrami powietrza.

Zakończenie działań wojennych po II wojnie światowej spowodowało dynamiczny rozwój elektrotechniki, który przyczynił się do postępu w zakresie wentylacji i chłodnictwa. Niestety, Polska, dotknięta ogromnymi zniszczeniami, zmagała się z poważnymi problemami, co spowodowało zepchnięcie zagadnień wentylacji na dalszy plan.

Historia wentylacji to bogactwo badań, nierzadko nietrafnych tez i publikacji naukowych. Wraz z rozwojem budownictwa, architektury oraz nowych technologii, systemy wentylacyjne stają się coraz bardziej zautomatyzowane. Wiedza o tym, jak budować i wykorzystywać technologię w architekturze, przyczyniła się do powstania i rozwoju inteligentnych systemów. Dzisiaj te systemy nie tylko wpływają na samopoczucie ludzi w wysokich i potężnych budynkach, ale także chronią obiekty przed całkowitym zadymieniem na wypadek pożaru. Dzięki rozwojowi, badaniom i zaangażowaniu wielu uczonych oraz współczesnych specjalistów, możemy cieszyć się zdrowym i bezpiecznym środowiskiem.

Siding - Element Elewacji z Funkcją Wentylacyjną

W kontekście wykończenia elewacji budynków, warto wspomnieć o sidingu. Jest to metoda wykończenia zabezpieczająca ściany z zewnątrz przed przenikaniem wody z opadów oraz wiatru. Zewnętrzną warstwę stanowią panele z drewna, metalu lub tworzyw sztucznych (winyl, PVC). Szerokość paneli wynosi kilkanaście centymetrów, a długość do kilku metrów. Panele mocuje się do rusztu z listew drewnianych lub klamrami do specjalnych listew systemowych. Obecnie najpopularniejszy jest siding z paneli z tworzyw sztucznych, który jest tani, łatwy w montażu dzięki dostępności licznych elementów i akcesoriów, w tym również kratek wentylacyjnych. Takie wykończenie ścian nie wymaga konserwacji i jest łatwe do mycia.
