Powstawanie Widma XPS: Głębokie Zanurzenie w Spektroskopii Fotoelektronów

Spektroskopia fotoelektronów rentgenowskich (XPS), znana również jako spektroskopia elektronów o wysokiej energii (ESCA), jest potężną techniką analityczną wykorzystywaną do badania składu pierwiastkowego i stanu chemicznego powierzchni materiałów. Jej wszechstronność sprawia, że znajduje zastosowanie w szerokim spektrum dziedzin, od fizyki ciała stałego i chemii materiałowej po biologię i inżynierię powierzchni. Zrozumienie fundamentalnych zasad leżących u podstaw powstawania widma XPS jest kluczowe dla poprawnej interpretacji uzyskanych danych i efektywnego wykorzystania tej techniki.

Podstawy Fizyczne: Efekt Fotoelektryczny w Akcji

Podstawą działania spektroskopii XPS jest zjawisko fotoelektryczne, odkryte przez Heinricha Hertza i szczegółowo wyjaśnione przez Alberta Einsteina, za co otrzymał Nagrodę Nobla. Zgodnie z teorią kwantową, światło składa się z kwantów energii zwanych fotonami. Kiedy foton o wystarczającej energii pada na powierzchnię materiału, może wybijać elektrony z jego wewnętrznych powłok atomowych. Energia kinetyczna wybitego elektronu (tzw. fotoelektronu) jest bezpośrednio związana z energią padającego fotonu oraz energią wiązania elektronu w atomie.

Zależność tę można opisać równaniem:

$Ek = h\nu - Eb$

gdzie:

• $E_k$ to energia kinetyczna fotoelektronu,
• $h\nu$ to energia padającego fotonu (zależna od rodzaju używanego promieniowania rentgenowskiego),
• $E_b$ to energia wiązania elektronu w atomie.

Energia wiązania ($E_b$) jest unikalną charakterystyką każdego atomu i jego stanu chemicznego. Reprezentuje ona energię potrzebną do całkowitego usunięcia elektronu z atomu. Różne powłoki elektronowe w atomie (np. K, L, M) mają różne energie wiązania. Elektron z powłoki bliższej jądru ma zazwyczaj wyższą energię wiązania niż elektron z powłoki dalszej.

Generowanie Promieniowania Rentgenowskiego

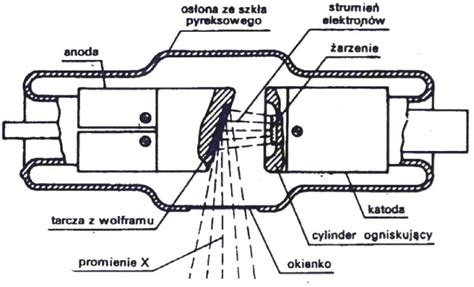

Do wzbudzenia efektu fotoelektrycznego w XPS wykorzystuje się promieniowanie rentgenowskie. Najczęściej stosowane źródła emitują promieniowanie o charakterystycznych energiach, takie jak Al Kα (1486.6 eV) lub Mg Kα (1253.6 eV). Promieniowanie to jest generowane w lampie rentgenowskiej, gdzie elektrony przyspieszane do wysokich energii uderzają w anodę wykonaną z metalu (np. aluminium lub magnezu). W wyniku zderzenia dochodzi do dwóch procesów:

1. Promieniowanie hamowania (bremsstrahlung): Elektrony zwalniając w polu jądra atomów anody, emitują promieniowanie o ciągłym spektrum energii.
2. Promieniowanie charakterystyczne: Elektrony o wysokiej energii wybijały elektrony z wewnętrznych powłok atomów anody. Następnie elektrony z wyższych powłok przechodzą na niższe poziomy energetyczne, emitując fotony o ściśle określonych, charakterystycznych dla danego pierwiastka energiach. To właśnie to promieniowanie charakterystyczne jest wykorzystywane w XPS.

Detekcja Fotoelektronów i Formowanie Widma

Po wybiciu z próbki, fotoelektrony są zbierane przez analizator energii. Analizator ten sortuje elektrony według ich energii kinetycznej. Po przejściu przez analizator, elektrony są wykrywane przez detektor, który zlicza liczbę elektronów dla każdej energii kinetycznej. Wynikiem tego procesu jest widmo XPS, które przedstawia zależność liczby zliczeń (intensywności) od energii kinetycznej fotoelektronów.

Każdy pik w widmie XPS odpowiada energii wiązania konkretnego elektronu z określonej powłoki atomowej. Położenie piku na osi energii wiązania dostarcza informacji o rodzaju pierwiastka obecnego w próbce. Z kolei intensywność piku jest zazwyczaj proporcjonalna do liczby atomów danego pierwiastka na powierzchni próbki.

Analiza Widma XPS: Informacje o Stanie Chemicznym

Oprócz informacji o składzie pierwiastkowym, widmo XPS dostarcza również cennych informacji o stanie chemicznym atomów. Energia wiązania elektronu jest wrażliwa na jego otoczenie chemiczne. Zmiany w stanie utlenienia, tworzenie się wiązań chemicznych czy obecność grup funkcyjnych mogą prowadzić do przesunięcia pików w widmie XPS. Zjawisko to nazywane jest przesunięciem chemicznym.

Na przykład, atom pierwiastka w wyższym stopniu utlenienia zazwyczaj będzie wykazywał wyższą energię wiązania dla elektronów z powłok walencyjnych i podpowłokowych, ponieważ jądro atomowe będzie silniej przyciągać te elektrony. Analiza tych przesunięć chemicznych pozwala na identyfikację różnych form chemicznych pierwiastków na powierzchni materiału.

Czynniki Wpływające na Widmo XPS

Na kształt i położenie pików w widmie XPS wpływa szereg czynników, które należy uwzględnić podczas analizy danych:

• Energia padającego promieniowania rentgenowskiego: Jak wspomniano, wyższa energia fotonów prowadzi do wyższych energii kinetycznych fotoelektronów.
• Energia wiązania: Jest to podstawowa cecha atomu i jego stanu chemicznego.
• Energia pracy (work function): Jest to energia potrzebna do usunięcia elektronu z powierzchni metalu. Różnica między energią kinetyczną mierzoną przez analizator a energią wiązania jest skompensowana przez energię pracy próbki i analizatora.
• Cząsteczki wtórne: W wyniku zderzeń z innymi elektronami w próbce, fotoelektrony mogą tracić energię, tworząc "ogon" lub "skrzydło" po stronie niższych energii kinetycznych charakterystycznego piku.
• Efekty powierzchniowe: XPS jest techniką powierzchniową, co oznacza, że analizuje głównie kilka pierwszych nanometrów materiału. Zanieczyszczenia powierzchniowe lub reakcje zachodzące na powierzchni mogą znacząco wpływać na widmo.
• Kąt detekcji: Zmiana kąta, pod jakim detektor zbiera fotoelektrony, pozwala na badanie profilu pierwiastkowego w funkcji głębokości.

Zastosowania Spektroskopii XPS

Wszechstronność spektroskopii XPS sprawia, że jest ona niezastąpionym narzędziem w wielu dziedzinach nauki i techniki:

• Badania materiałowe: Analiza składu powierzchniowego stopów, ceramiki, polimerów, powłok. Badanie procesów korozji, starzenia się materiałów, adhezji.
• Nauka o powierzchniach: Badanie adsorpcji, reakcji chemicznych na powierzchniach, modyfikacji powierzchni.
• Półprzewodniki: Analiza warstw atomowych, domieszkowania, interfejsów w urządzeniach elektronicznych.
• Kataliza: Badanie aktywnych centrów katalitycznych, mechanizmów reakcji.
• Biomateriały: Analiza składu powierzchniowego implantów, biomateriałów, badania interakcji z tkankami biologicznymi.
• Nauki o życiu: Analiza składu pierwiastkowego w próbkach biologicznych, badanie leków, białek.
• Badania kosmiczne: Analiza składu pyłu kosmicznego i próbek z innych planet.

Wyzwania i Rozwój Techniki

Pomimo swojej potęgi, interpretacja widm XPS może być wyzwaniem. Złożoność próbek, obecność wielu pierwiastków, interferencje pików oraz potrzeba dokładnej kalibracji przyrządów wymagają doświadczenia i wiedzy. Ciągły rozwój techniki XPS obejmuje między innymi:

• Spektroskopię XPS z rozdzielczością przestrzenną (Scanning XPS): Pozwala na analizę składu powierzchniowego z rozdzielczością mikrometryczną.
• Spektroskopię XPS z synchrotronowym źródłem promieniowania: Umożliwia pracę z tunable (regulowaną) energią fotonów, co zwiększa elastyczność analizy i pozwala na badanie głębszych warstw.
• Spektroskopię XPS z jonami: Umożliwia analizę składu w funkcji głębokości poprzez selektywne usuwanie warstw materiału.

Zrozumienie podstaw efektu fotoelektrycznego i sposobu formowania widma XPS jest fundamentem do wykorzystania tej techniki do rozwiązywania złożonych problemów naukowych i technologicznych.
