Pompa Abisynka: Zasada Działania i Praktyczne Zastosowania

Pompa abisynka, znana również jako pompa tłokowa, to niezwykle praktyczne urządzenie służące do czerpania czystej wody z głębi ziemi. Jej popularność, mimo rozwoju nowoczesnych technologii, nie słabnie, zwłaszcza w miejscach, gdzie dostęp do sieci wodociągowej jest ograniczony lub nieopłacalny. Abisynka, dzięki swojej prostej konstrukcji, niezawodności i ekologicznemu podejściu, stanowi doskonałe uzupełnienie lub alternatywę dla tradycyjnych systemów zaopatrzenia w wodę.

Historia Pompy Abisynka

Nazwa "abisynka" wywodzi się od nazwy kraju Abisynia (obecnie Etiopia). W latach 1935-1936, podczas wojny toczącej się na tych terenach, woda była jednym z kluczowych zasobów niezbędnych do prowadzenia działań militarnych w gorącym, pustynnym klimacie. Właśnie z myślą o zapewnieniu nieograniczonego dostępu do wody dla wojska wynaleziono tę pompę. Jej konstrukcja pozwoliła na efektywne zaopatrywanie żołnierzy w wodę, pod warunkiem, że jej poziom nie znajdował się głębiej niż 7 metrów, co jest bezpośrednio związane z ciśnieniem atmosferycznym. Prosta budowa i łatwość osadzenia w gruncie sprawiły, że pompa abisynka szybko zyskała uznanie.

Obecnie pompy abisynki można spotkać w ogródkach działkowych, na ustronnych cmentarzach, a także wszędzie tam, gdzie brak tradycyjnych wodociągów. Stanowią one nie tylko funkcjonalne narzędzie, ale często także atrakcyjny element dekoracyjny, nawiązujący do tradycji i prostoty.

Budowa Pompy Abisynka

Konstrukcja pompy abisynki, choć prosta, jest niezwykle efektywna. Kluczowe elementy pompy to:

• Korpus pompy: Zazwyczaj wykonany z żeliwa, stanowi główną obudowę urządzenia. Wewnątrz korpusu porusza się tłok.
• Tłok: Element odpowiedzialny za zasysanie i przepompowywanie wody. W tradycyjnych pompach tłok ten jest poruszany za pomocą dźwigni.
• Zawory zwrotne: Pompa abisynka posiada dwa zawory zwrotne, które gwarantują ruch wody tylko w jednym kierunku - ku górze.
  • Dolny zawór zwrotny: Umieszczony na dole korpusu pompy, często w postaci kuli osadzonej w gnieździe. Gdy tłok porusza się w górę, wytwarzając podciśnienie w cylindrze, kulka unosi się, pozwalając wodzie na dostanie się do wnętrza cylindra.
  • Zawór w tłoku: Drugi zawór zwrotny znajduje się w samym tłoku. Działa on analogicznie do zaworu dolnego. Kiedy tłok opuszcza się, woda znajdująca się nad nim może przez niego przejść. Gdy tłok zaczyna się podnosić, ta woda jest wypychana w górę.

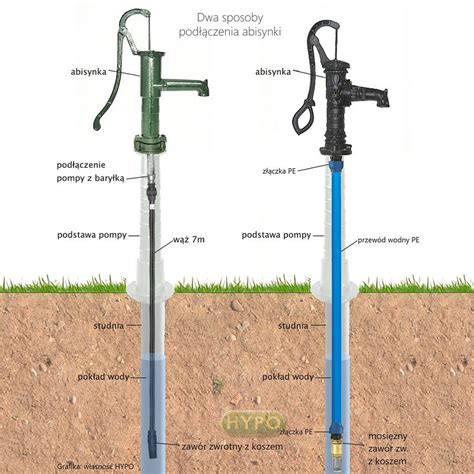

• Rura ssawna: Część podziemna pompy, która zanurzona jest w źródle wody. Wyposażona jest w filtr siatkowy, zapobiegający dostawaniu się do pompy zanieczyszczeń.
• Rura wylewowa: Końcowy element pompy, przez który wypływa już przepompowana woda.
• Dźwignia pompy: Ręczne ramię służące do poruszania tłokiem.
• Podstawa pompy: Element mocujący pompę do podłoża, często przykręcany do betonowej wylewki.

Zasada Działania Pompy Abisynka

Działanie pompy abisynki opiera się na prostych zasadach fizyki, wykorzystując siłę ludzkich rąk do wytworzenia różnicy ciśnień. Proces ten można opisać w kilku krokach:

1. Zalanie pompy: Przed pierwszym uruchomieniem, a także po dłuższej przerwie, pompę należy zalać wodą. Należy wlać wodę od góry, aby wypełnić korpus pompy oraz rurę ssawną. Jest to kluczowe dla prawidłowego działania zaworów.

2. Ruch tłoka w górę: Po naciśnięciu dźwigni pompy, tłok przesuwa się w górę. W cylindrze korpusu pompy powstaje podciśnienie. Ciśnienie atmosferyczne napiera na powierzchnię wody w studni, powodując jej wejście do cylindra przez dolny zawór zwrotny, który unosi się pod wpływem podciśnienia. Woda, która znajdowała się nad tłokiem, pozostaje tam, ponieważ zawór w tłoku jest zamknięty.

3. Ruch tłoka w dół: Kiedy dźwignia pompy jest odpuszczana, tłok przesuwa się w dół. Woda znajdująca się nad tłokiem, pod wpływem nacisku, otwiera zawór w tłoku i przedostaje się na jego górną stronę. Jednocześnie dolny zawór zwrotny zamyka się, uniemożliwiając cofanie się wody do studni.

4. Przepompowanie wody: W kolejnym cyklu ruchu tłoka w górę, woda, która znalazła się nad tłokiem, jest wypychana w górę przez rurę wylewową. Pod wpływem nacisku tłoka, zawór w tłoku pozostaje zamknięty, a woda kierowana jest do wylotu pompy.

Ten cykl powtarza się wielokrotnie, a każdy ruch tłoka w górę powoduje wypchnięcie kolejnej porcji wody na zewnątrz pompy, pod niewielkim ciśnieniem. Pompa abisynka nie wytwarza silnego ciśnienia, dlatego służy głównie do napełniania naczyń podstawionych bezpośrednio pod wylewką, takich jak wiaderka czy konewki.

Zastosowania Pompy Abisynka

Pompa abisynka, ze względu na swoją prostotę i niezawodność, znajduje szerokie zastosowanie w różnych obszarach:

• Podlewanie ogrodu: Woda czerpana z pompy abisynki doskonale nadaje się do podlewania trawników, roślin ozdobnych, krzewów i ogródków warzywnych. Jest to rozwiązanie ekologiczne i ekonomiczne, eliminujące potrzebę korzystania z wody wodociągowej do tych celów.
• Prace gospodarskie: Pompa może być wykorzystywana do wszelkich prac gospodarskich, takich jak mycie podjazdów, tarasów, mebli balkonowych, a nawet samochodów.
• Zaopatrzenie w wodę w miejscach bez wodociągów: Jest to idealne rozwiązanie dla działkowców, właścicieli domków letniskowych, a także dla osób mieszkających na terenach wiejskich, gdzie instalacja wodociągowa jest niedostępna lub kosztowna.
• Sytuacje awaryjne: W przypadku awarii sieci wodociągowej, pompa abisynka może stanowić cenne źródło wody.
• Element dekoracyjny: Wiele modeli pomp abisynek, zwłaszcza te wykonane z tradycyjnych materiałów, stanowi atrakcyjny element dekoracyjny ogrodu, nadając mu rustykalny charakter.

Zalety i Ograniczenia Pompy Abisynka

Zalety:

• Prosta konstrukcja i niezawodność: Niewiele elementów ruchomych oznacza mniejsze ryzyko awarii i długą żywotność.
• Niezależność od energii elektrycznej: Pompa jest napędzana siłą rąk, co czyni ją idealną w miejscach bez dostępu do prądu.
• Niska cena: W porównaniu do pomp elektrycznych, pompy abisynki są zazwyczaj znacznie tańsze.
• Ekologiczność: Brak zużycia energii elektrycznej i możliwość wykorzystania materiałów z recyklingu przy budowie modeli DIY.
• Łatwość obsługi: Prosta mechanika sprawia, że obsługa pompy jest intuicyjna.
• Estetyka: Klasyczny wygląd wielu modeli stanowi ozdobę ogrodu.

Ograniczenia:

• Ograniczona głębokość czerpania: Zazwyczaj do 7 metrów, ze względu na ograniczenia związane z ciśnieniem atmosferycznym.
• Niewielka wydajność: Pompa nie dostarcza dużej ilości wody pod wysokim ciśnieniem, co sprawia, że nie nadaje się do zaopatrzenia całego gospodarstwa domowego.
• Wymaga fizycznego wysiłku: Obsługa pompy wymaga pracy rąk.
• Konieczność odpowiedniego montażu: Pompa musi być stabilnie zamocowana do gruntu, aby zapewnić jej prawidłowe działanie.

Budowa Modelu Pompy Abisynka z Materiałów Recyklingowych

Możliwe jest stworzenie własnego modelu pompy abisynki, wykorzystując proste i odpadowe materiały, co jest doskonałym przykładem ekologicznego podejścia. Do budowy takiego modelu można użyć:

• Korpus pompy: Butelka po szamponie lub podobny plastikowy pojemnik o cylindrycznym kształcie. Należy odciąć jej dno.
• Suport pompy i gniazdo zaworu: Plastikowa zakrętka od butelki. W zakrętce wierci się otwór o średnicy dopasowanej do rurki wodnej, który jednocześnie pełni funkcję gniazda dla kulki zaworu zwrotnego. Krawędzie otworu muszą być starannie wygładzone.
• Tłok: Wykonany z dwuwarstwowej gąbki zmywaka, wyciętej na kształt koła o średnicy pasującej do wewnętrznej średnicy korpusu pompy. W środku gąbki wierci się otwór na tłoczysko.
• Tłoczysko: Pionowy element łączący tłok z dźwignią, wykonany z listewek i sklejony w formie widelca.
• Ręczna dźwignia pompy: Wykonana z szerszej listewki, z wywierconymi otworami na oś.
• Suport dźwigni: Element mocujący ręczną dźwignię do korpusu pompy, również wykonany z listewek.
• Wylewka: Krótka rurka, którą przykleja się do korpusu pompy. Na końcu rurki można uformować niewielkie zgrubienie z gorącego kleju, imitujące uchwyt na wiaderko.
• Zbiornik wody: Pudełko z tworzywa sztucznego, które będzie służyć jako podstawa pompy i naczynie z wodą.
• Kulki zaworu: Małe kulki, które będą działać jako elementy zaworów zwrotnych.
• Rurka doprowadzająca wodę: Igielitowa rurka łącząca zbiornik wody z pompą.

Montaż takiego modelu wymaga precyzji i cierpliwości, ale pozwala na zrozumienie zasady działania pompy w praktyce. Po złożeniu, model należy zalać wodą i poruszać dźwignią, obserwując proces pompowania.

Podsumowanie

Pompa abisynka to niezwykle praktyczne i historycznie istotne urządzenie, które pomimo upływu lat wciąż znajduje zastosowanie w wielu dziedzinach życia. Jej prosta konstrukcja, niezawodność i niezależność od energii elektrycznej czynią ją cennym narzędziem, szczególnie w miejscach, gdzie dostęp do wody jest utrudniony. Zarówno w swojej tradycyjnej formie, jak i jako inspiracja do tworzenia modeli z materiałów recyklingowych, pompa abisynka stanowi przykład inżynierskiej pomysłowości i funkcjonalności.
